Магнитное крепление Wyze Cam v3

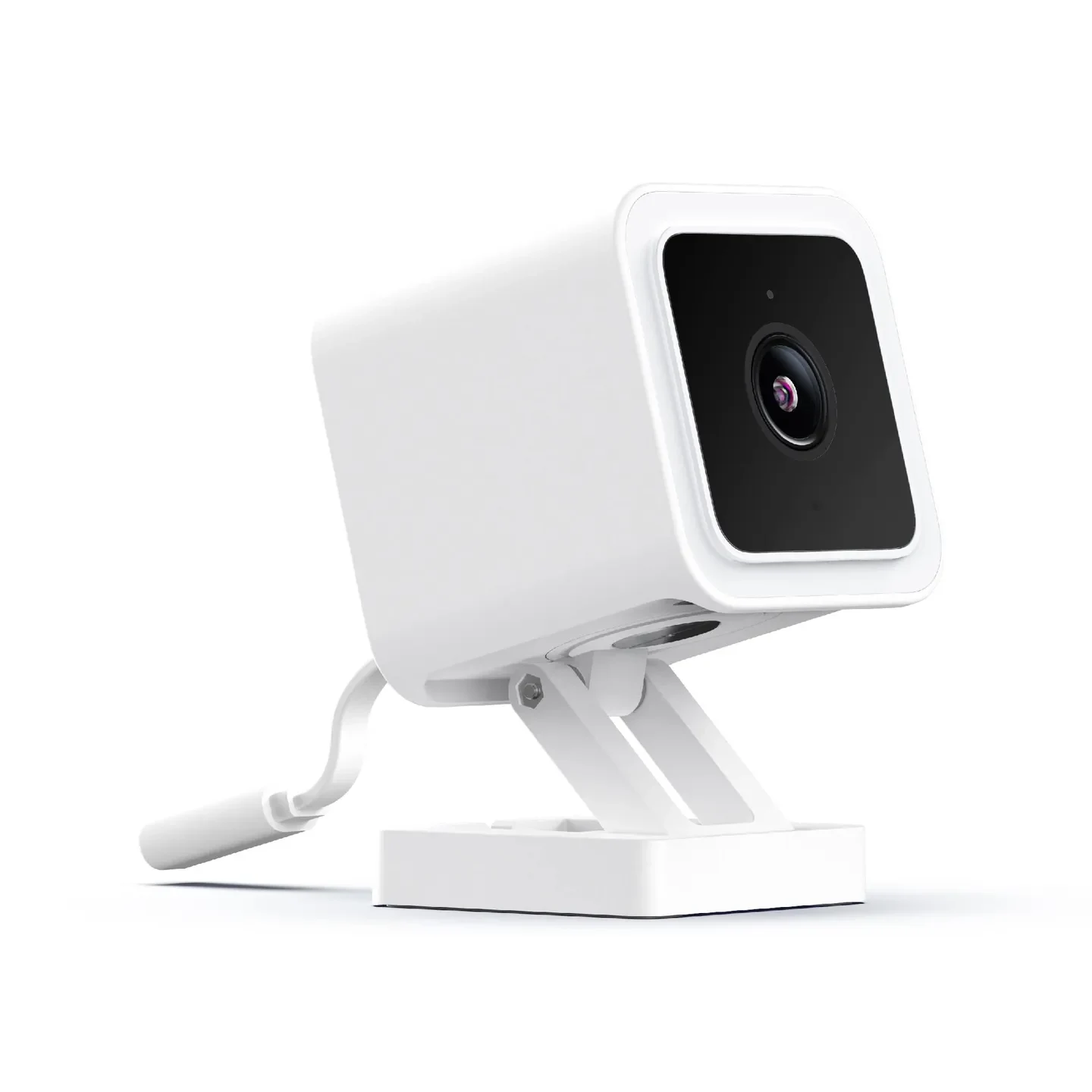

Это крепление заменяет штатное крепление на Wyze Cam v3 с использованием оригинального крепежного винта.

Непечатаемые необходимые детали

винты м3х10 (4 шт.)
шестигранные гайки м3 (4 шт.)
Круглые магниты 15x2 мм (3 шт.)

Инструкции по печати

Материал не имеет значения. Я использовал ПЛА.
Высота слоя 0,2 мм
15-20% заполнения
Распечатайте основу плоской стороной на кровати. В зависимости от возможностей вашего принтера по перекрытию могут потребоваться опоры для перекрытия отверстий для магнитов. Вертикальные отверстия в креплениях кронштейнов имеют отрывную форму, поэтому опоры не требуются.
распечатайте крепление кулачка плоской стороной вниз. Никакие опоры не нужны (в этом случае также прорезаются вертикальные отверстия).
Распечатайте две руки. Распечатайте их плоской стороной на кровати. Для потолка с потайными отверстиями для винтов рекомендуются опоры.

Сборка

Используйте крепежный винт, прилагаемый к камере, чтобы прикрепить новое крепление. Ес��и вам не хватает этого винта, может подойти аналогичный стандартный винт для крепления штатива/камеры.

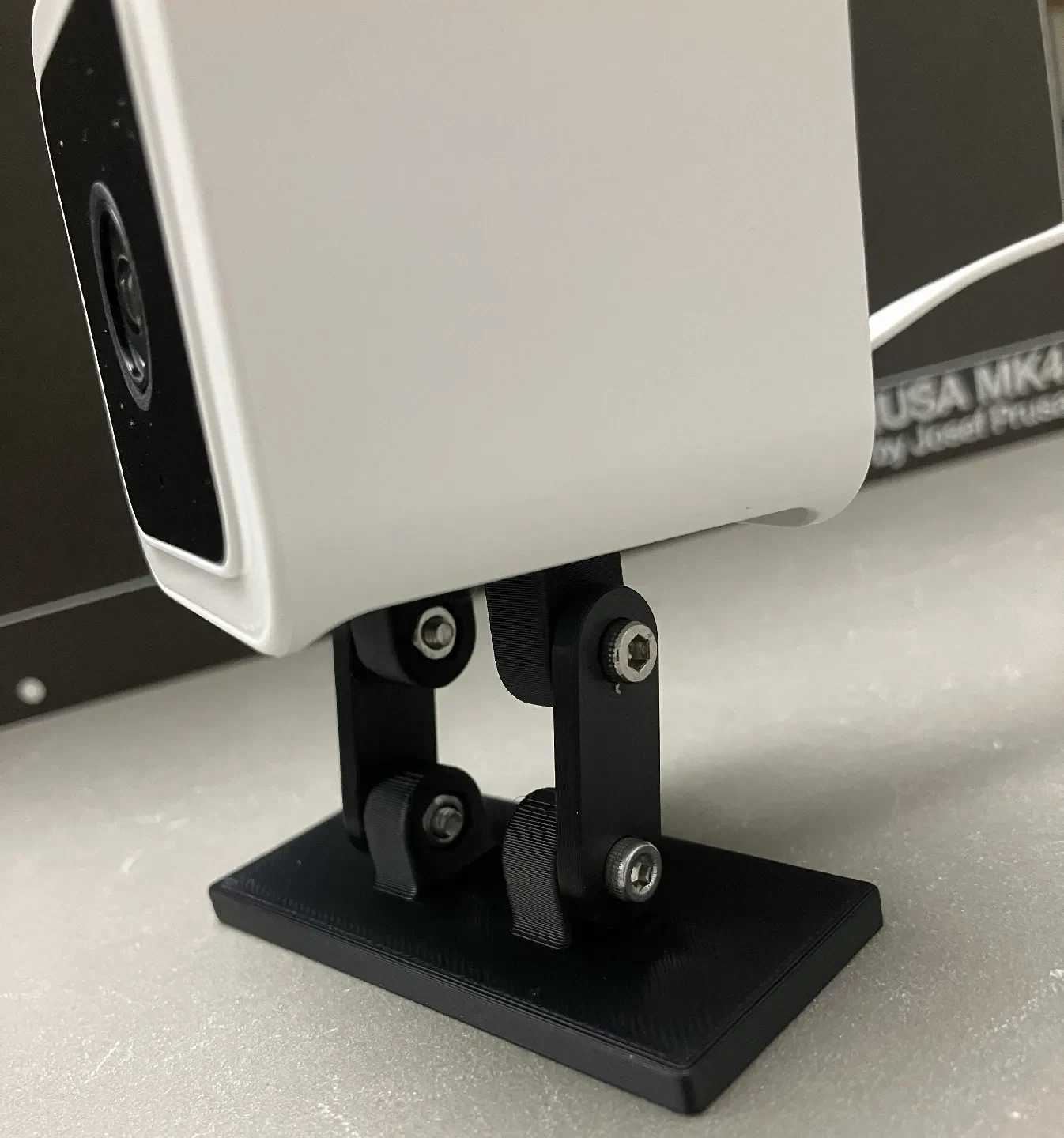

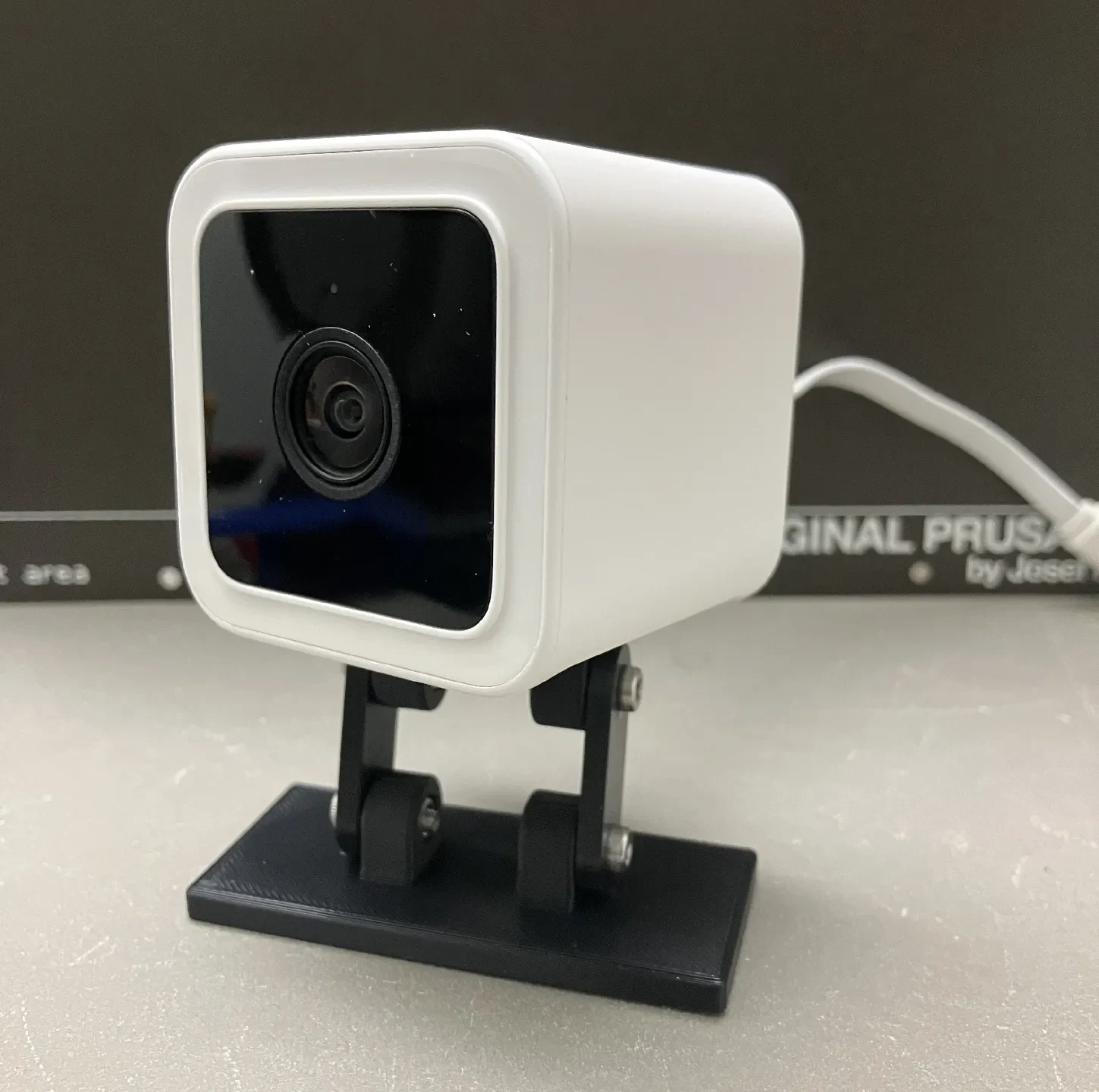

Рычаги выходят за пределы точек крепления кронштейнов. Выступающие кольца на кронштейнах входят в выемки в точках крепления кронштейнов. Используйте изображения для справки.
Шестигранные гайки должны втягиваться в свои углубления при затягивании винтов.

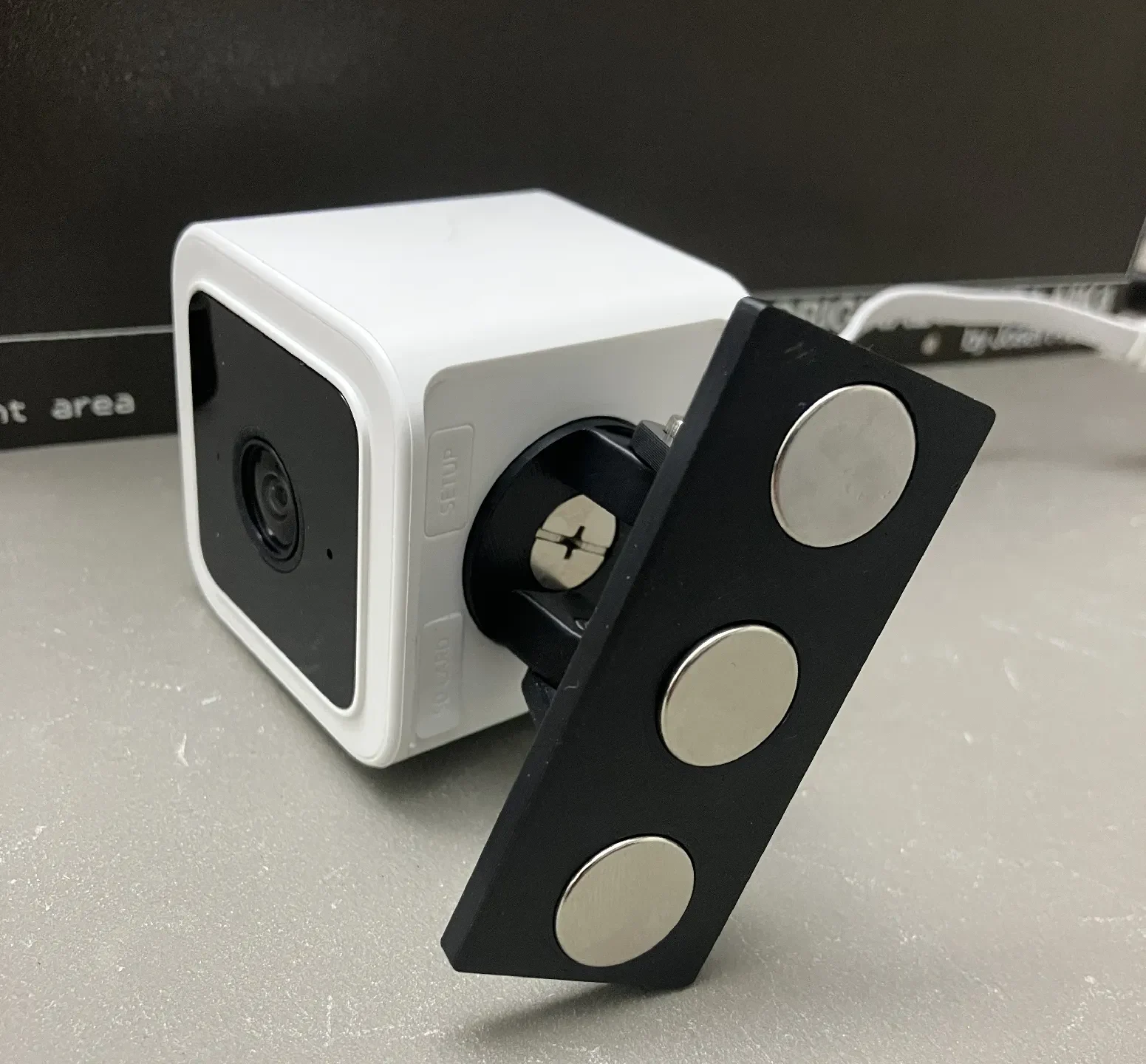

Магниты следует приклеить на место. Будьте осторожны, чтобы магниты не выскочили и не прилипли друг к другу во время склеивания. Я рекомендую приклеивать по одному и ждать, пока каждый немного высохнет, прежде чем переходить к следующему. Здесь отлично подойдет клей и ускоритель CA.

Дополнительно

Файл проекта Fusion360 включается на случай необходимости внесения изменений. Примечательно, что параметры Magnetic_* и hex_nut_* можно изменить для соответствия гайкам и магнитам разных размеров или если вам требуются другие допуски.
