Ткань - Home Assistant Voice PE - Динамик Echo Dot 3

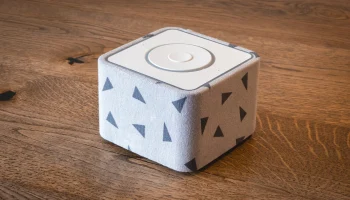

Корпус для объединения VPE с динамиком Echo Dot 3 для гораздо лучшего качества передачи голоса.

Идея основана на этом репо:
https://github.com/glbailey/Voice-Assistant-EE

Я понял, что у Echo Dot 3 довольно хороший динамик, и в настоящее время он довольно дешев, как подержанное устройство.
Скорее всего, потому, что Alexa+ привлекает больше внимания.

Но круглый дизайн, использованный в репозитории выш��, мне не так понравился, как прямоугольный дизайн VPE, поэтому я создал этот корпус.

Вам нужно:

— Голосовой PE
— Эхо Точка 3
— немного тонкой, мягкой/тянущейся ткани
— Резьбовые вставки для винтов М3.
— Винты с потайной головкой М3.
— 2-контактный разъем Mini Micro JST (если вы не хотите отсоединять кабель от ориг��нального динамика)

Выбирайте тонкую и мягкую/эластичную ткань, чтобы она хорошо облегала углы, не складывалась и не блокировала звуковые частоты.
Я использовал старую ткань, из которой моя жена шила одежду для детей.
У меня нет навыков шитья, и я делала это вручную с помощью иглы и ниток.
Поэтому я думаю, что все остальные тоже должны иметь возможность это сделать.

Разборка Echo Dot 3 хорошо показана здесь:
https://www.briandorey.com/post/echo-dot-3rd-gen-smart-speaker-teardown
Вам нужна вся металлическая часть с динамиком.
Посмотрите эту картинку по ссылке выше:
https://www.briandorey.com/docs/2019-07-20-amazon-echo-dot-3rd-gen-teardown/chassis2.jpg
Припаяйте кабель разъема micro JST к 2 контактам в левом верхнем углу.
Левый контакт — отрицательный (-), правый — положительный (+).

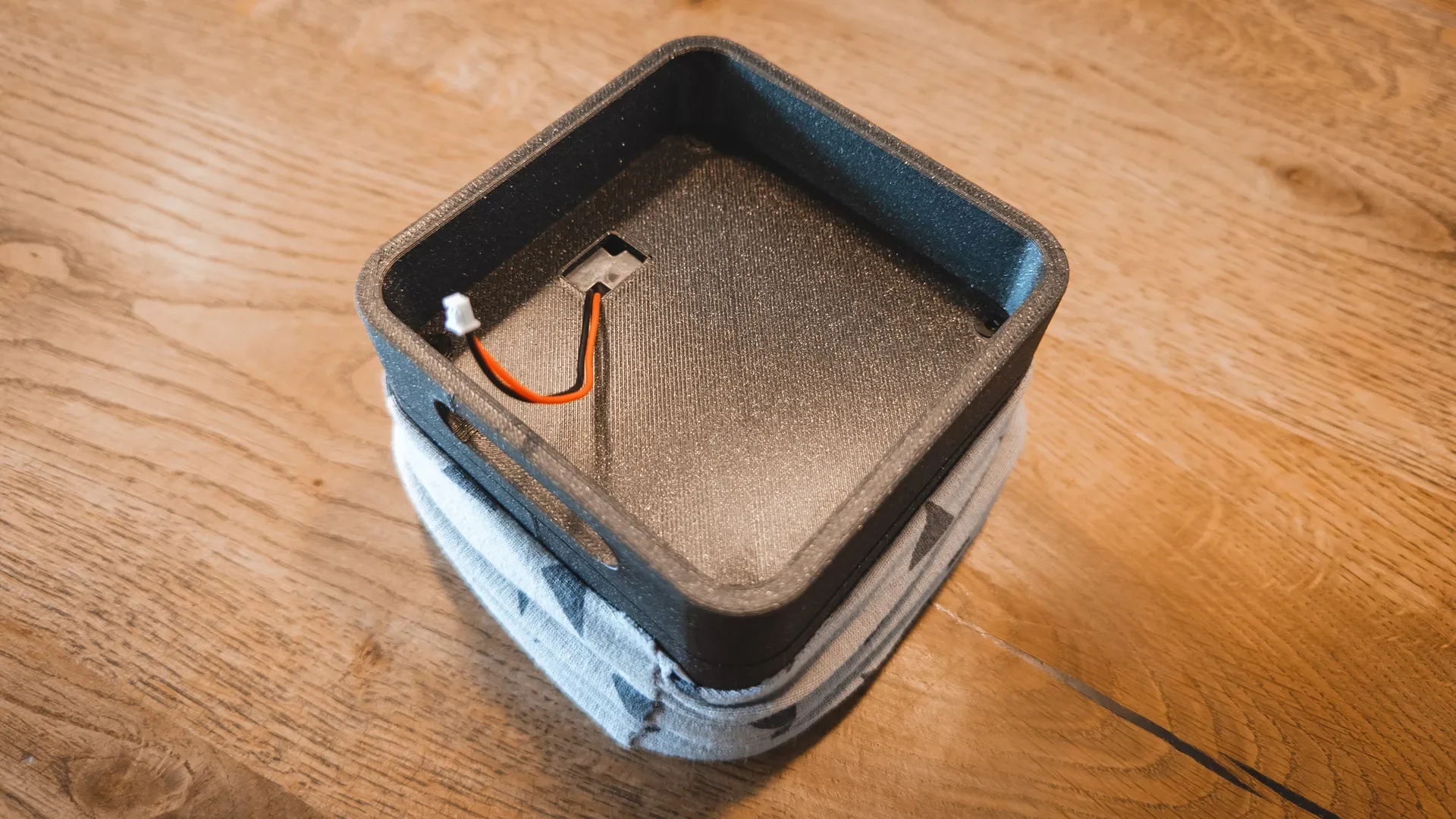

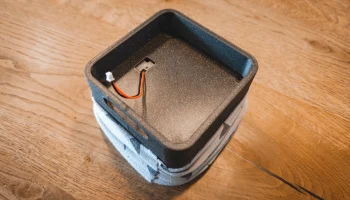

Вам придется провести кабель через отверстие в блоке динамиков, так как плата VPE будет расположена на другой стороне.
Вы можете увидеть это на фотографиях.

Сборка:

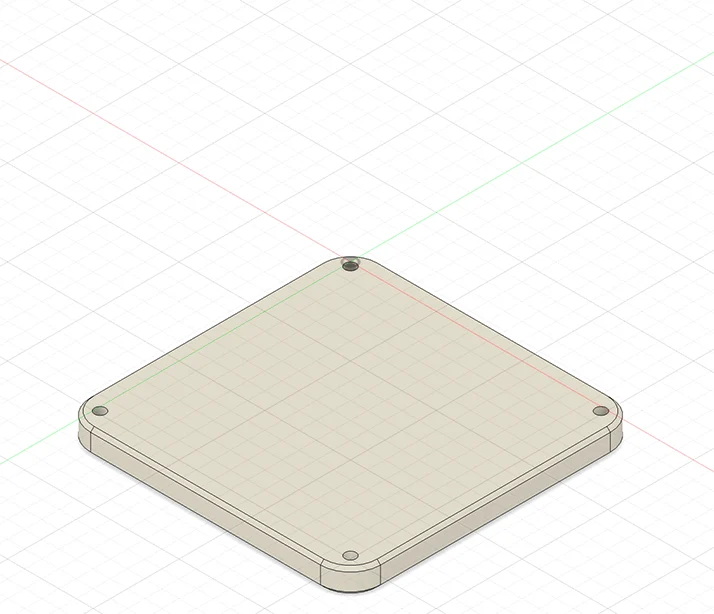

— После распечатки нужно 8 ниток-вкладышей и вплавить их в нижнюю часть.

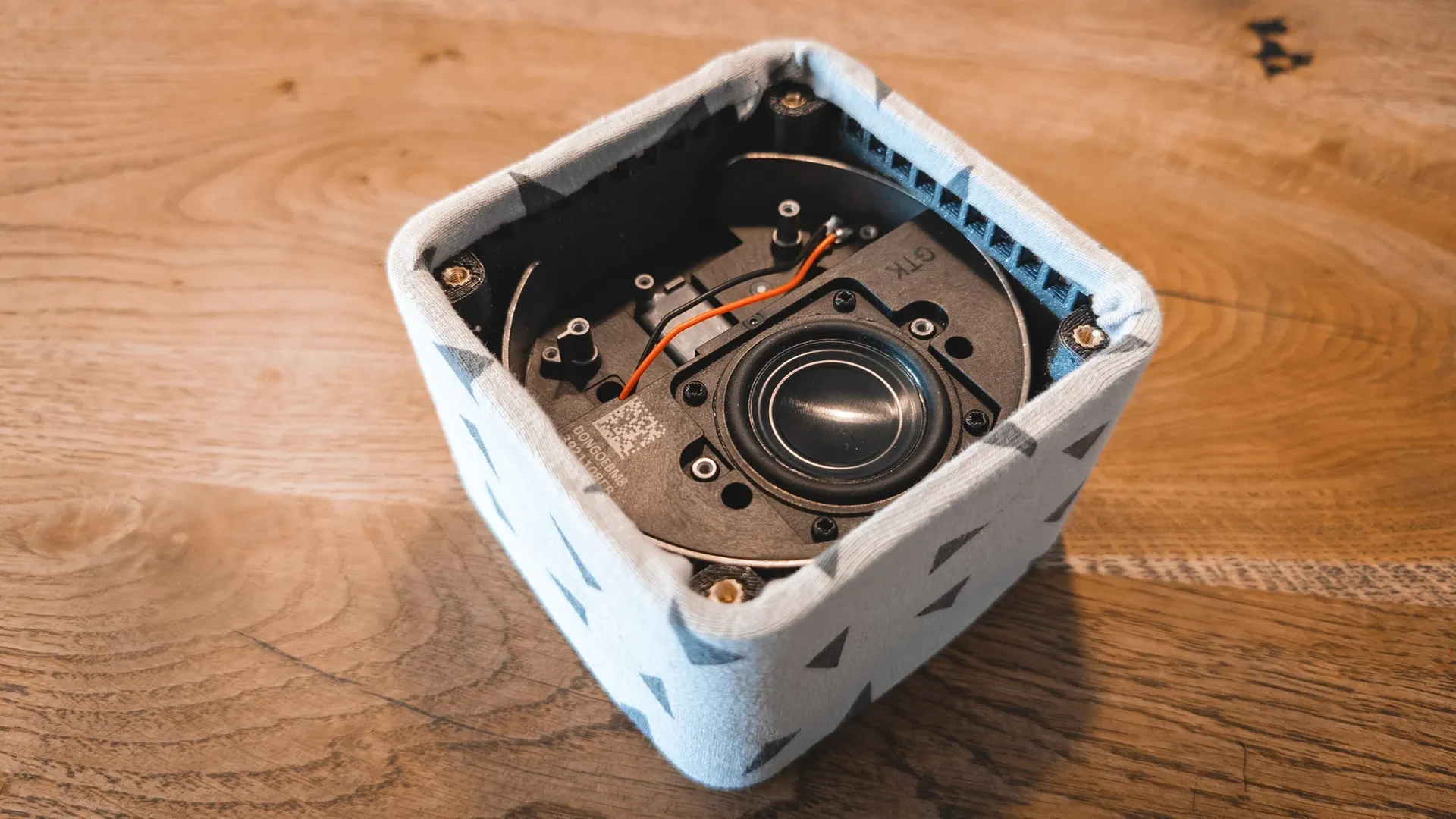

— После шитья ткани оберните ее вокруг нижнего края нижней части (см. фото, используйте двустороннюю клейкую ленту на внутреннем крае, чтобы зафиксировать ее на месте, если в противном случае у вас возникнут проблемы).
— Прикрепите нижнюю заливку и закрепите ее винтами.
— Используйте резиновые ножки оригинального корпуса VPE.
— Откройте корпус VPE, снимите оригинальный динамик.
— Проведите новый акустический кабель через верхнюю часть этой модели и корпус VPE.
— Подключите кабель к разъему динамика на плате VPE.
— Снова закройте корпус VPE оригинальными винтами.
— Прикрутите верхнюю часть этой модели к нижней части.
— Оберните ткань вокруг верхнего края. Отметьте необходимую длину ручкой и вырежьте ее по форме.
— Опять же, при н��обходимости используйте двустороннюю клейкую ленту на внутренней стороне верхней части, чтобы зафиксировать ткань.
— Поместите VPE в верхнюю часть. Следите за тем, чтобы кабель входил в корпус и не застревал под VPE в верхней части.

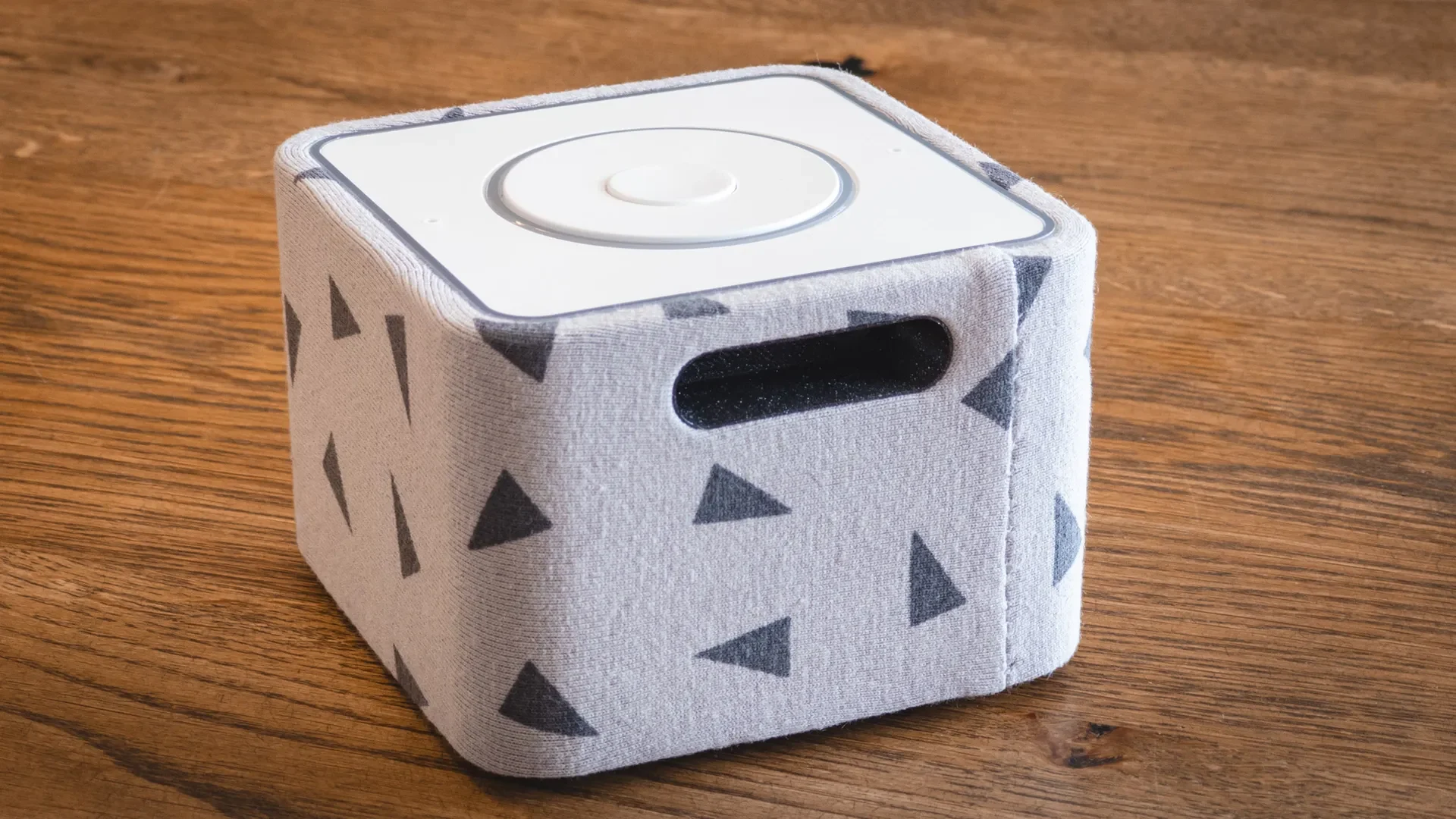

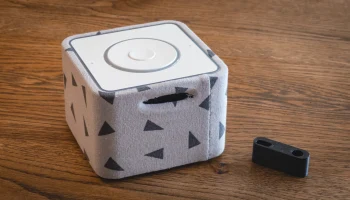

— Сделайте прорезь в ткани в месте разъема USB (см. фото).
— Прикрепите печатную часть для вставки кабеля.

Дополнительные примеч��ния:

В этой модели нет розетки для выключения звука.
Мне не понравился внешний вид, когда я добавил еще один вырез для выключателя звука на более видном месте.
Вместо этого я добавил автоматизацию, которая отключает/включает звук микрофона при длительном нажатии центральной кнопки VPE.
