Корпус WT32-ETH01

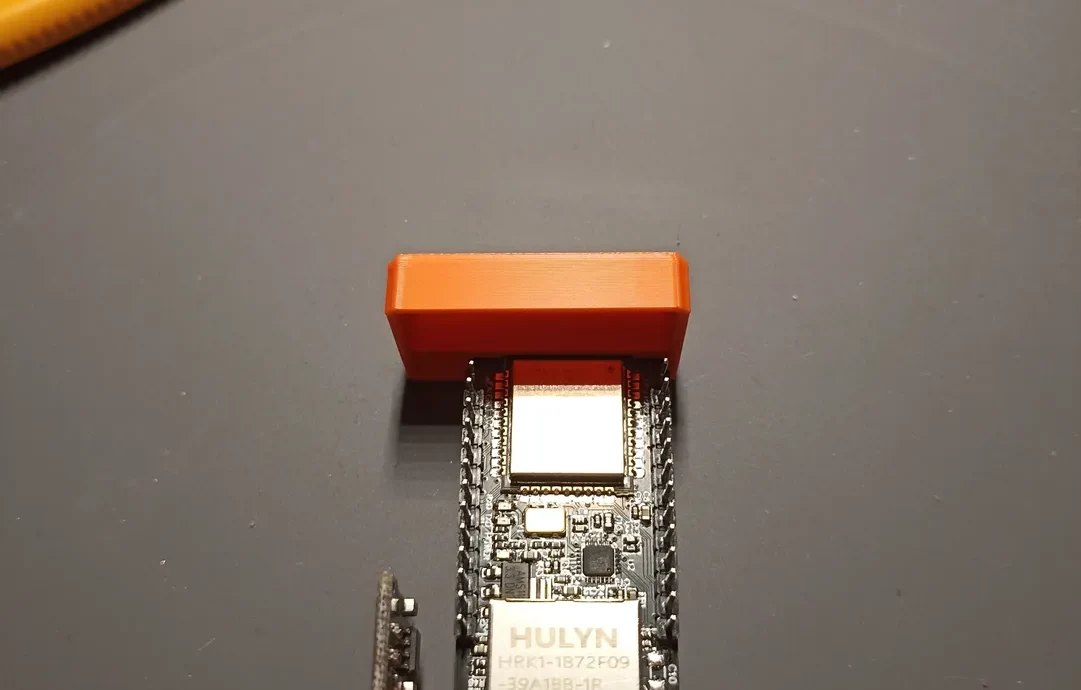

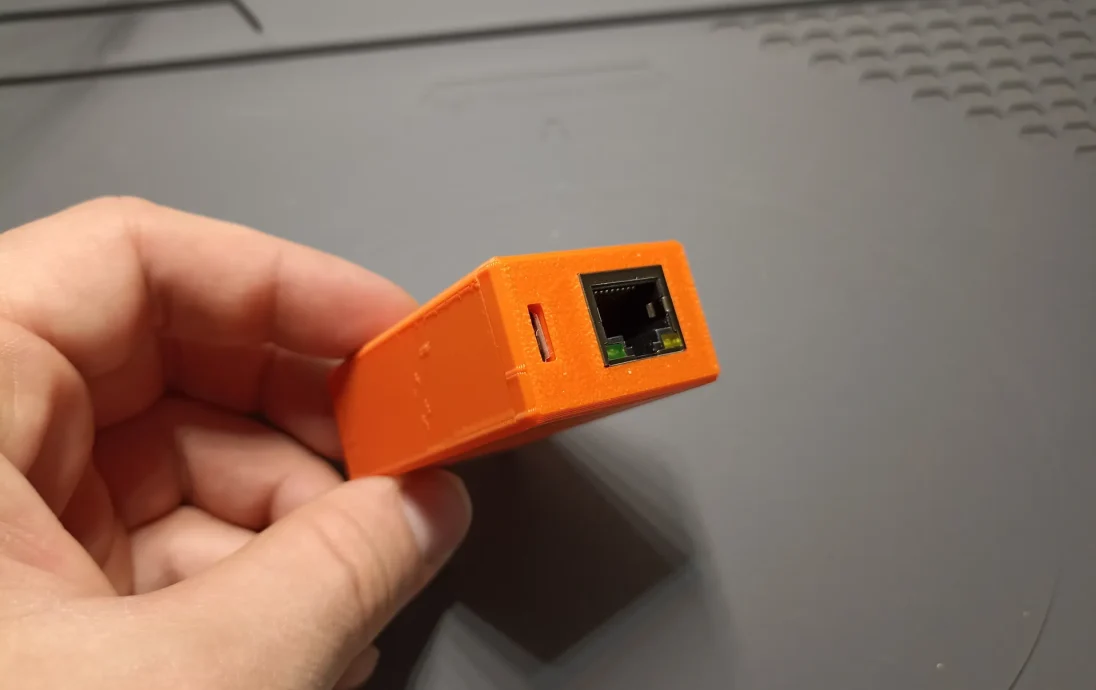

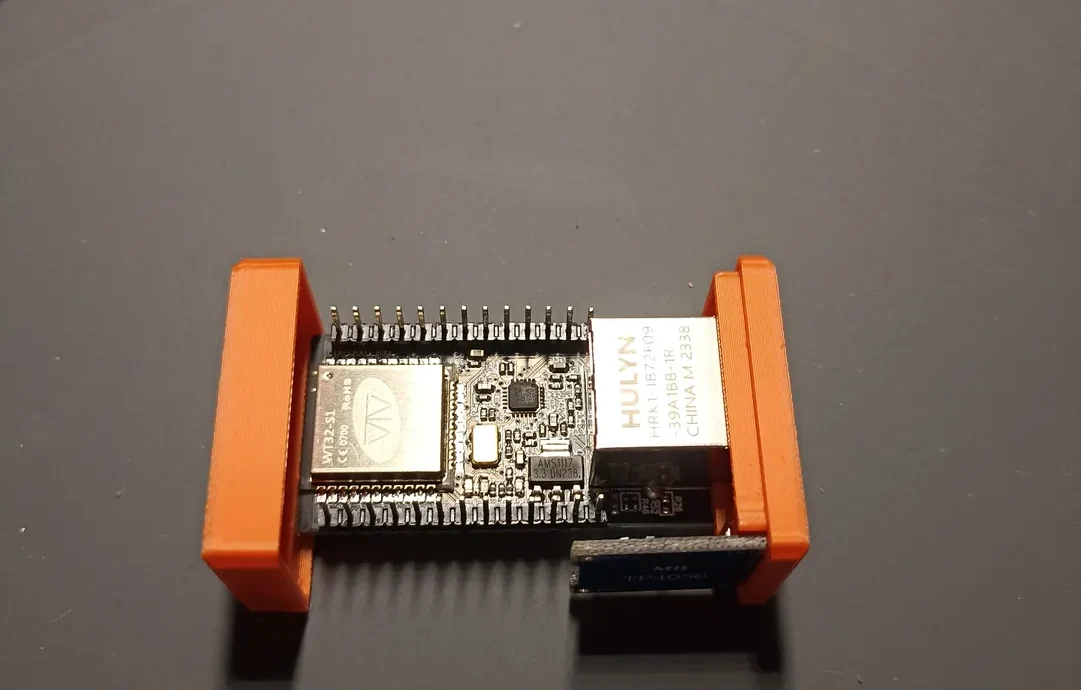

Это корпус, который я разработал для модуля WT32-ETH01. В чехол помещается модуль WT32 и литий-ионный зарядный модуль TP4056 (без защиты аккумулятора). Этот зарядный модуль здесь фактически не нужен для зарядки, так как в этом проекте нет аккумулятора. Я просто использовал его для разъема micro USB, к которому припаял провода GND и 5 В, а также потому, что он валялся повсюду, и его было довольно легко интегрировать в корпус.

Я использую этот модуль в качестве прокси-сервера Bluetooth для HomeAssistant, и он работает на базе ESPHome.

Корпус напечатан из PLA без какого-либо вспомогательного материала.

Если вы хотите изменить проект в случае, если допуски слишком жесткие или по какой-либо другой причине, вот ссылка на проект Onshape. Не стесняйтесь сделать копию и изменить ее в соответствии с вашими потребностями. https://cad.onshape.com/documents/fc3c10cda014e61c3986f890/w/e81dbe7fd8f9f6afd6175256/e/dbc01e4547656643590539ba
