ИК-все удаленное
Источник:
Изменен исходный дизайн, пожертвовав одной кнопкой ради функциональности ИК.
из исходной спецификации добавьте:

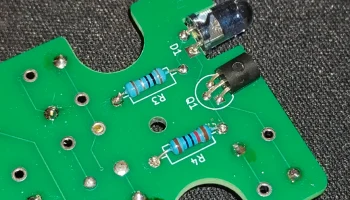

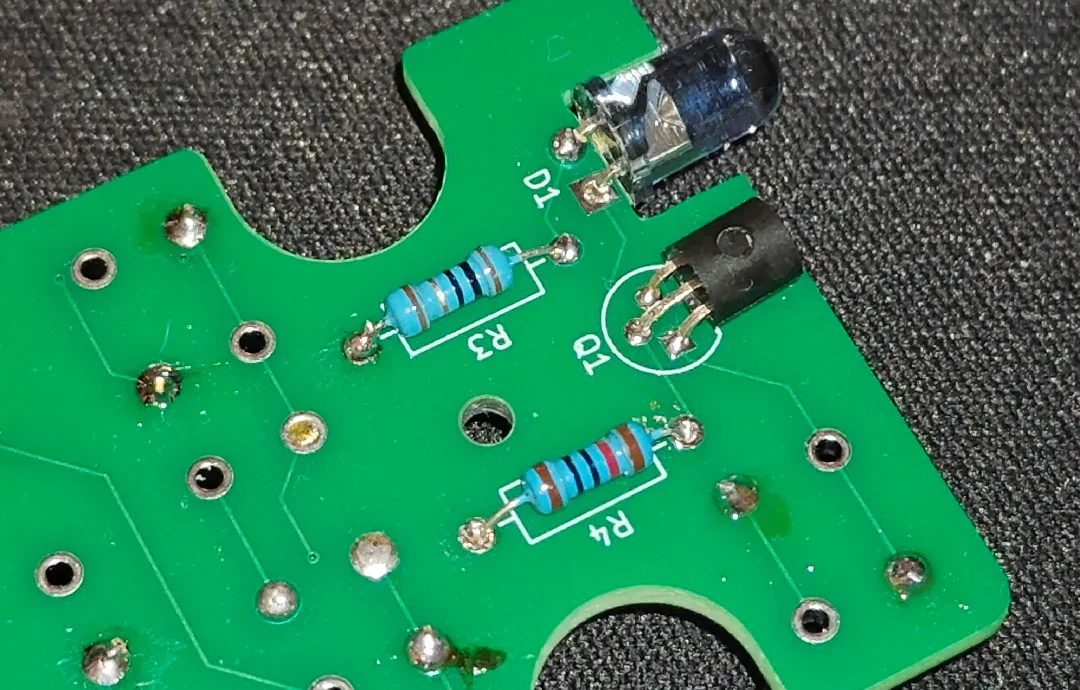

Транзистор 2N2222
ИК-светодиод (Адафрут 388)
резистор 120 Ом
резистор 10 Ом
Добавлена тестовая площадка для B+ напрямую от аккумулятора, внутренний регулятор 3,3 В не поддерживает светодиод 200 мА.

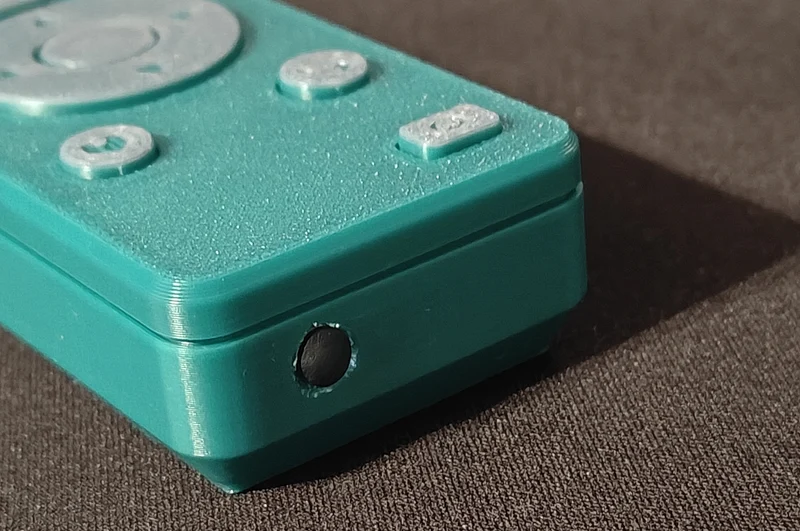

Я отшлифовал светодиод, чтобы он стал плоским сверху, но это не обязательно.
Пожалуйста, помните о своем комфорте при ремонте следов: для работы моей первой конструкции требовалось несколько проводов. Я пытался их исправить, однако ошибки все равно могли быть.
