Корпус датчика с датчиком присутствия, измерителем CO2, люксметром и климатом

Существует несколько плат датчиков с множеством функций, но ни один датчик не объединяет все функции на одной плате. Именно поэтому в корпусе остался датчик CCS811 CO2 eCO2 TVOC. Он имеет eCO2 и TVOC. Показания этого датчика eCO2 очень неточные, поэтому вскоре после этого я купил гораздо более точный датчик CO2 MH-Z19, но хотел сохранить часть TVOC (летучие органические соединения). Аналогично, MH-Z19 имеет датчик температуры, но он гораздо менее точен, чем датчик BME280. Датчик люкса находится в кармане под отверстием сверху, CCS811 — в аналогичном кармане с отверстием на левой стороне корпуса. Слева также есть карман/отверстие для датчика климата BME280, но показания температуры слишком высокие/неточные, если датчик установлен внутри корпуса, поэтому я подключил датчик к USB-кабелю сзади.

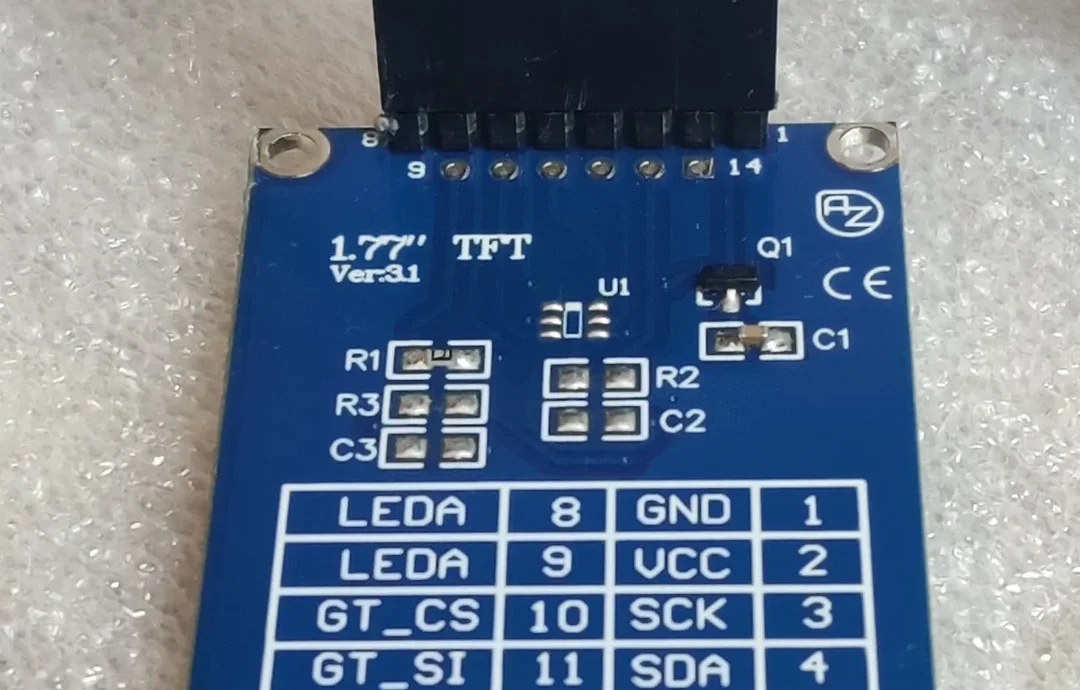

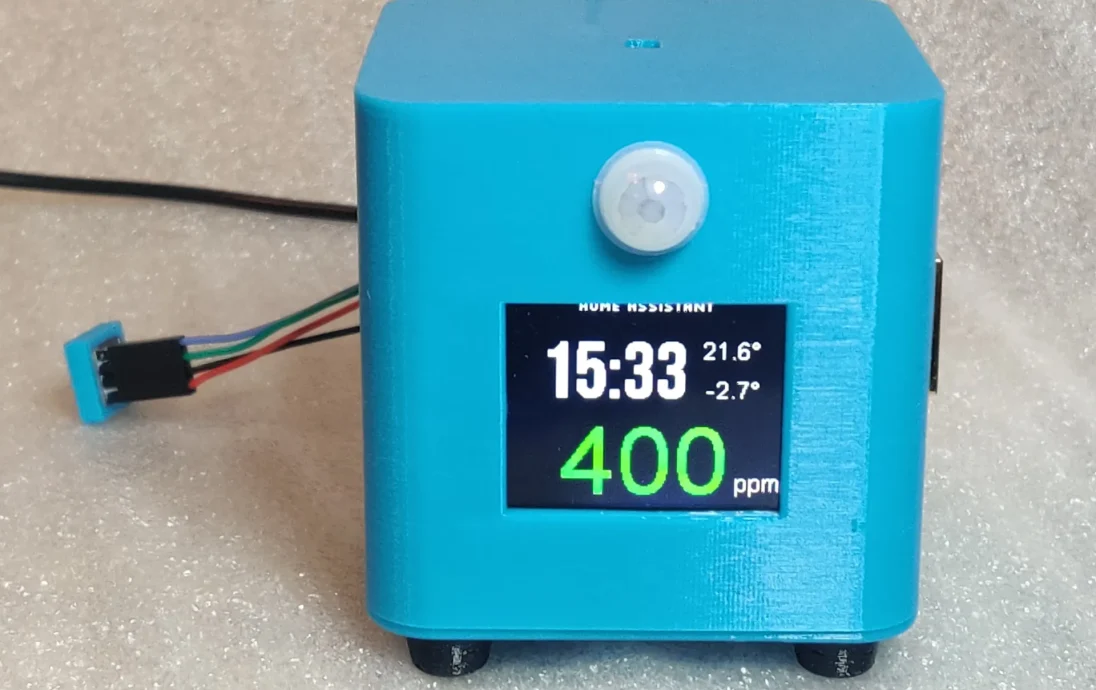

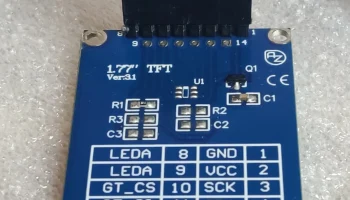

На дисплее отображается местное время, текущие показания температуры с BME280 и показания температуры с моей метеостанции снаружи. Показание CO2 меняет цвет по мере увеличения значения: 400 (зеленый) < 800 (желтый) < 1000 (оранжевый) < 1400 (красный).
Радарный датчик предназначен для обнаружения присутствия и включения освещения в комнате, когда я работаю за столом. PIR-датчики не сп��собны обнаруживать присутствие при очень небольшом движении, и вы не захотите использовать их для управления освещением, когда вы просто сидите где-то в комнате. Радарные датчики лучше подходят для этого, и свет остается включенным, даже если движения очень мало. Но свет гаснет, если я выхожу из комнаты. Радарный датчик имеет более длительное время реакции, если кто-то входит в комнату, поэтому у PIR-датчика есть свое преимущество. Вы можете объединить оба датчика в системе автоматизации и получить лучшее от обоих.

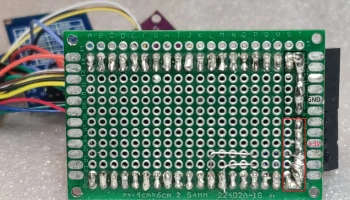

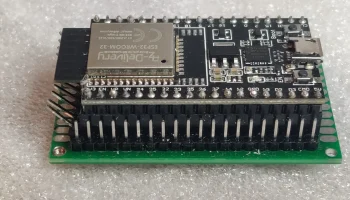

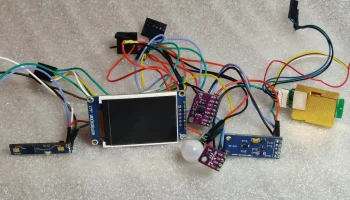

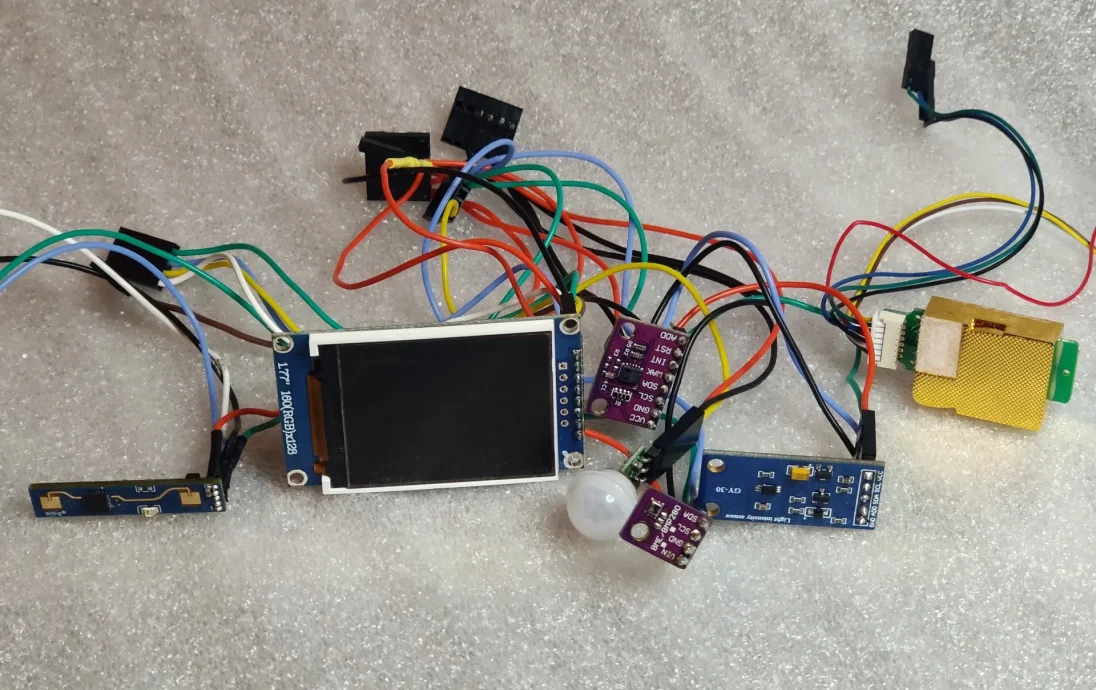

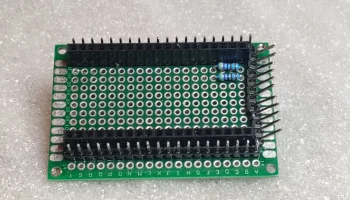

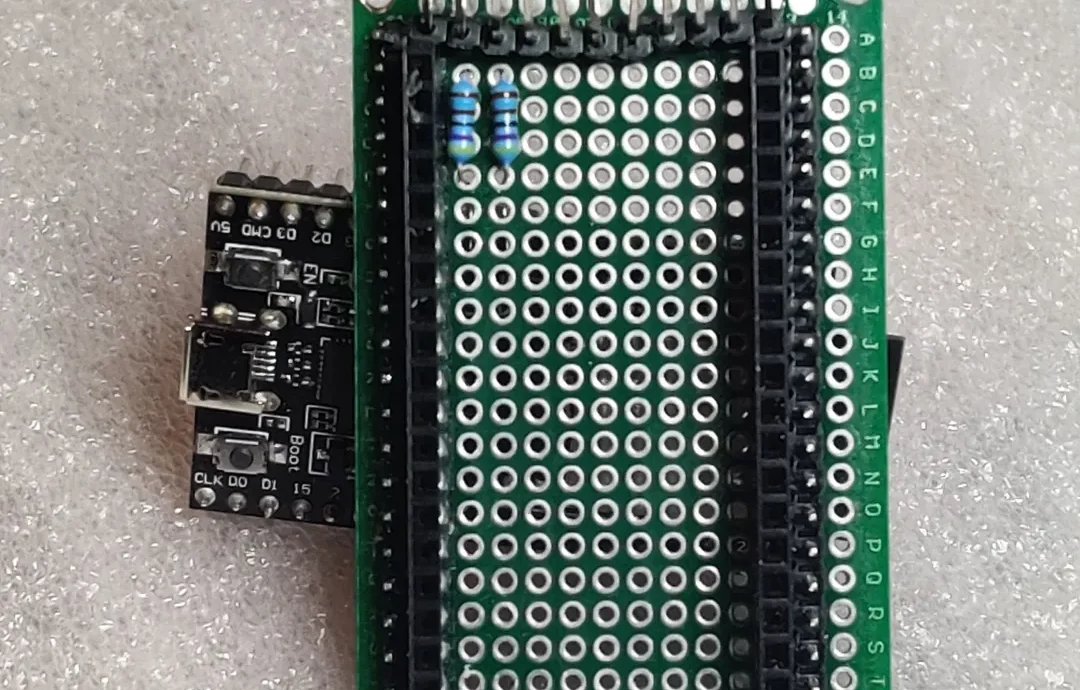

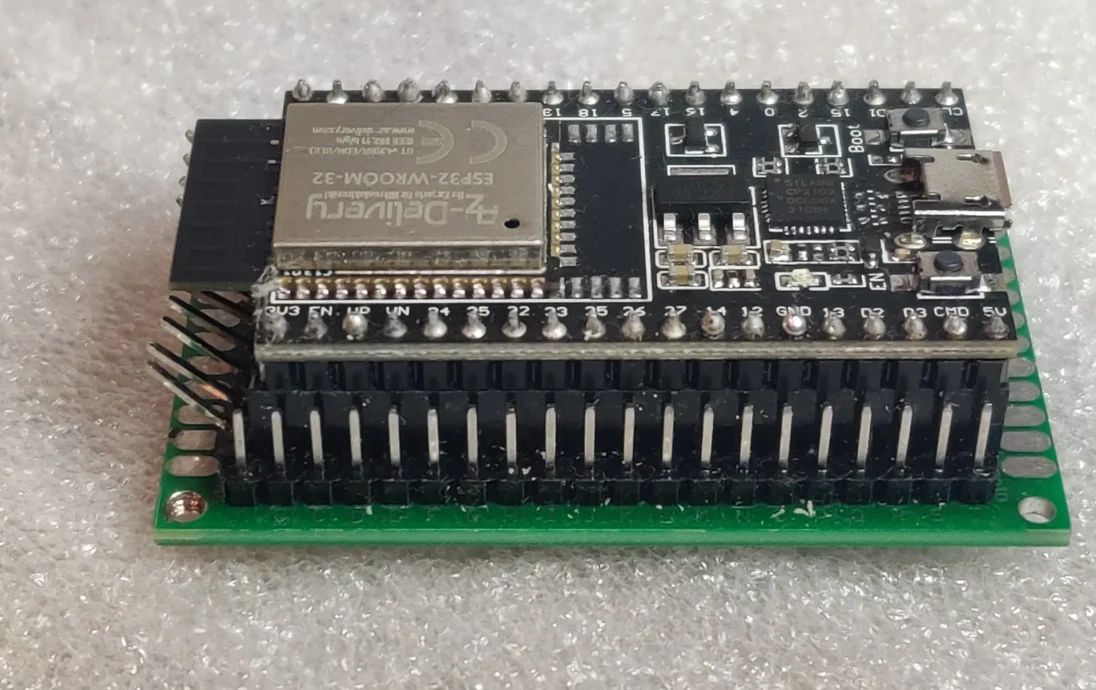

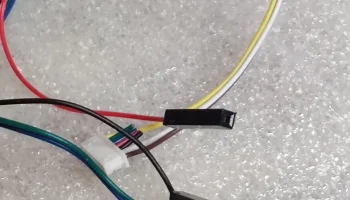

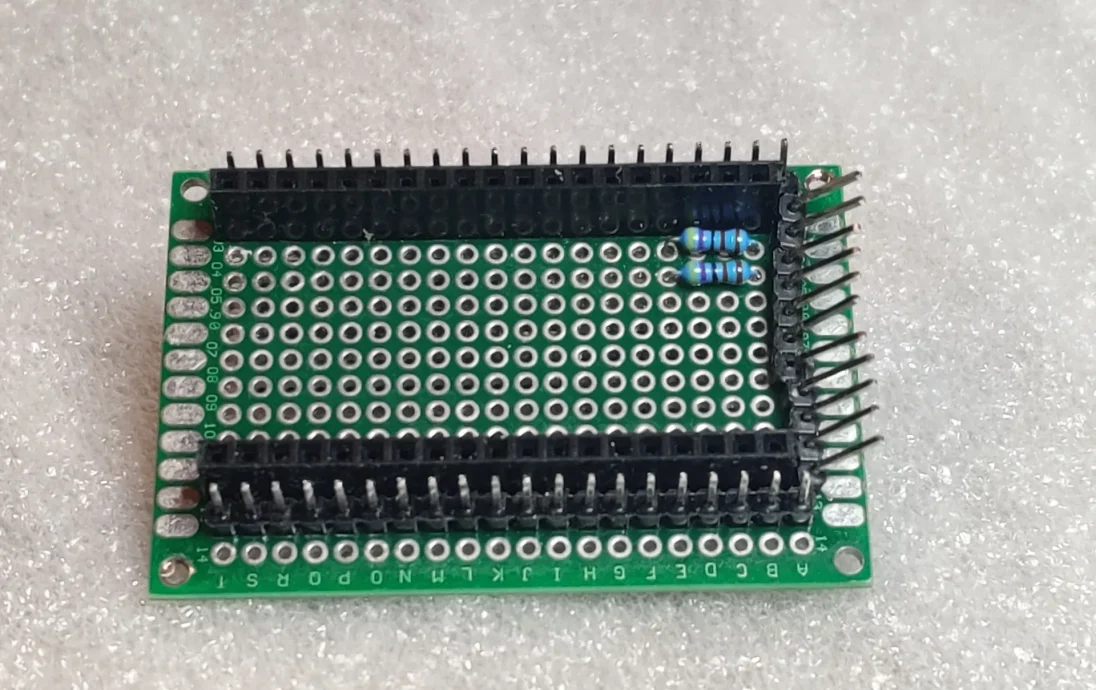

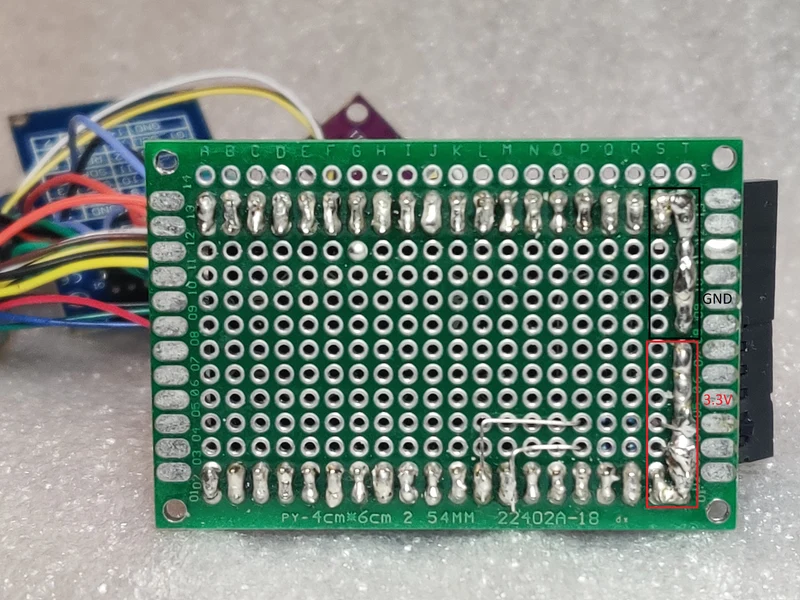

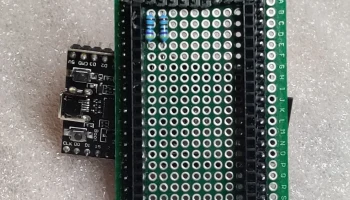

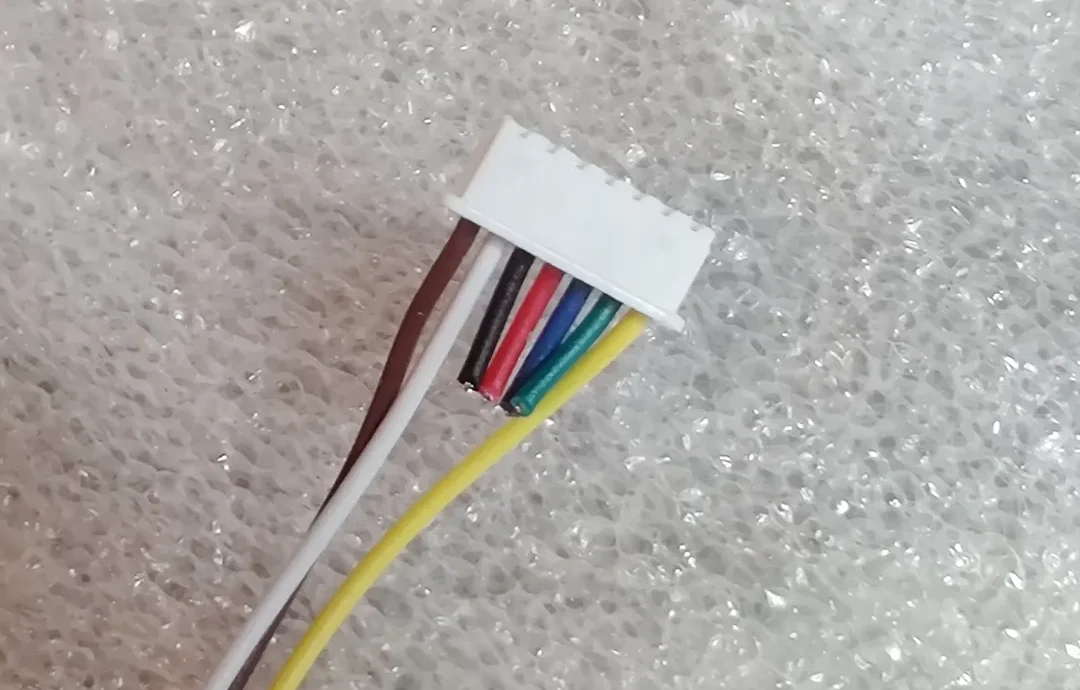

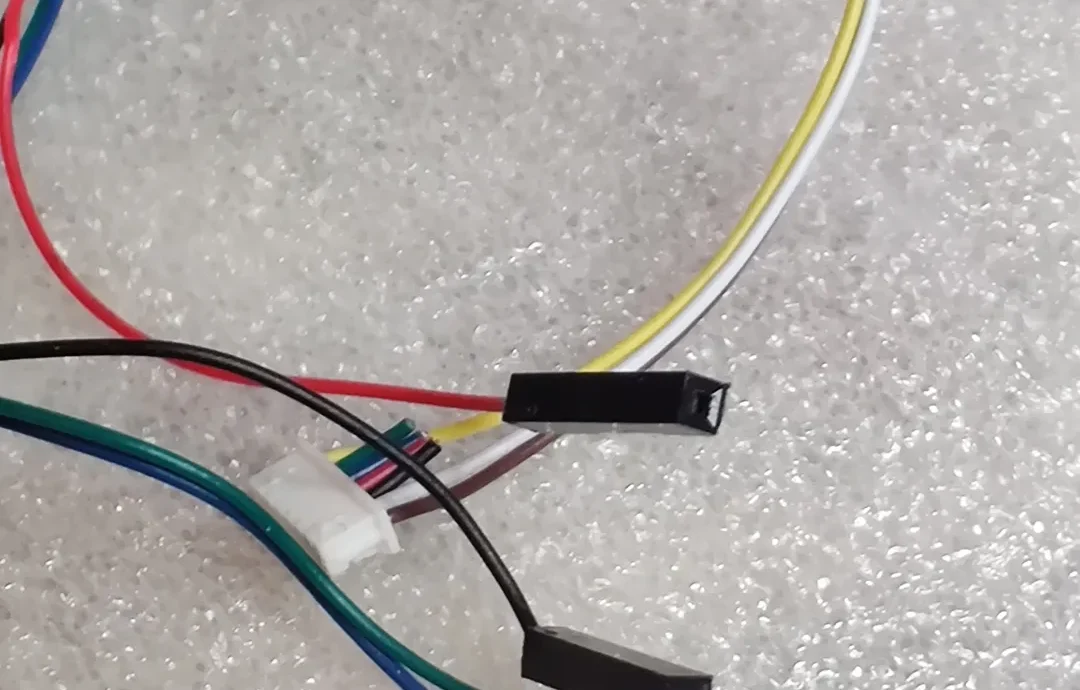

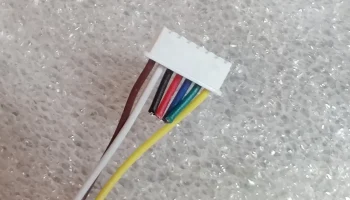

После сборки ESP32 и подключения проводов (только подумайте, что вы получите все удовольствие от сборки корпуса Einsy, не платя за MK3S! ;-)) плата прототипа крепится к нижней части корпуса с помощью 2 винтов M2,5. Я использовал замазку (синюю клейкую ленту), чтобы закрепить датчики и дисплей на внутренней стороне корпуса, а также радарный датчик перед платой прототипа и разъемы DuPont под дисплеем. Радарный датчик через стенку корпуса работает нормально.

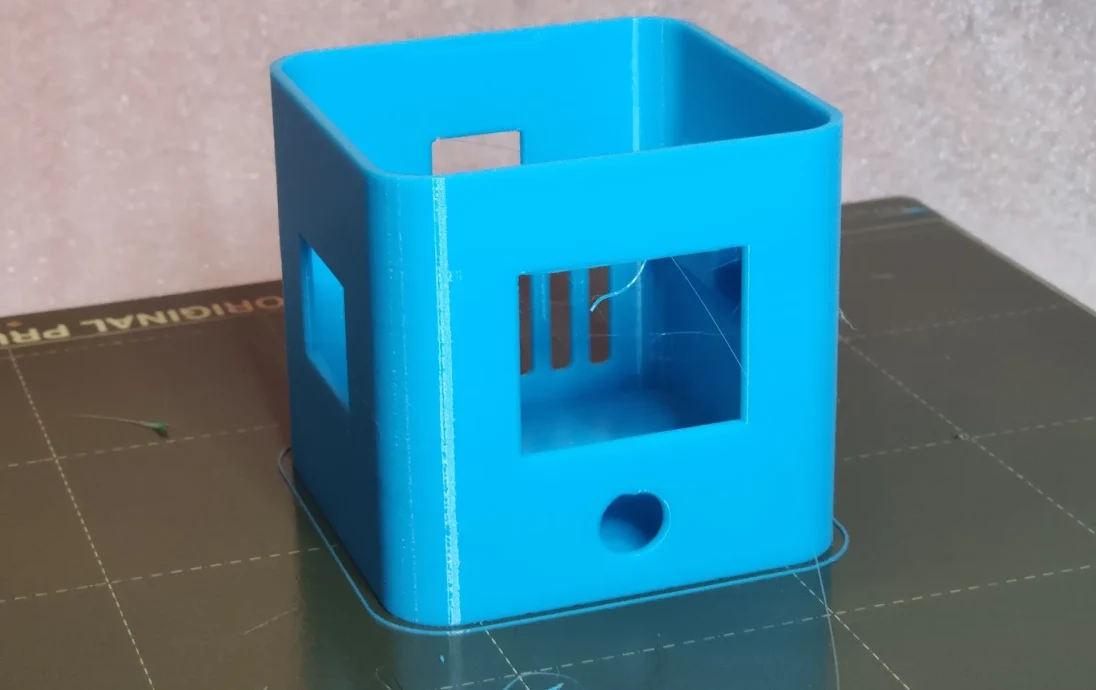

Датчик люкс BH1750 плотно помещается в кармане и не требует дополнительного крепления. PIR-датчик должен быть прикреплен снаружи. Вы пропускаете провода через отверстие, прикрепляете штыри датчика и вдавливаете корпус датчика обратно в отверстие. Вместо шпаклевки тоже подойдет горячий клей, но мне нравится, если я могу потом что-то изменить, если придумаю что-нибудь еще. Две части корпуса соединяются вместе. Под основание приклеены 4 ножки ТПУ, см. файлы модели. В файле 3mf для ножек из ТПУ есть настройки для последовательной печати, что позволяет избежать беспорядка при печати нескольких деталей из ТПУ.
Вам придется немного поэкспериментировать с настройками чувствительности в Home Assistant, чтобы найти идеальные значени�� для вашего варианта использования. Посмотрите видео Андреаса Шписса и загляните в ветку обсуждения Home Assistant/ESPHome, чтобы получить дополнительную информацию о настройках/конфигурации радарного датчика (все ссылки см. в прикрепленном PDF-файле). В этой теме вы также найдете заголовочный файл для компиляции кода радарного датчика, а также пример YAML для ESPHome. В этом случае я адаптировал YAML для работы с другими компонентами и прикрепил код YAML, который использовал для своей конфигурации в ESPHome. Однако для компиляции кода вам все равно понадобится заголовочный файл. Я его не менял, поэтому можете использовать оригинальный заголовочный файл из ветки. В файлах этого проекта вы также можете найти файл Fusion360 для оформления этого корпуса. Я распечатал корпус из PLA, верхняя часть должна быть напечатана перевернутой и не требует поддержек.
