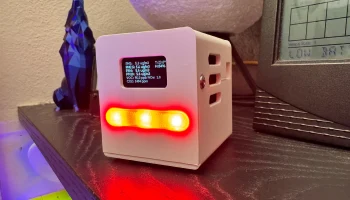

Датчик качества воздуха

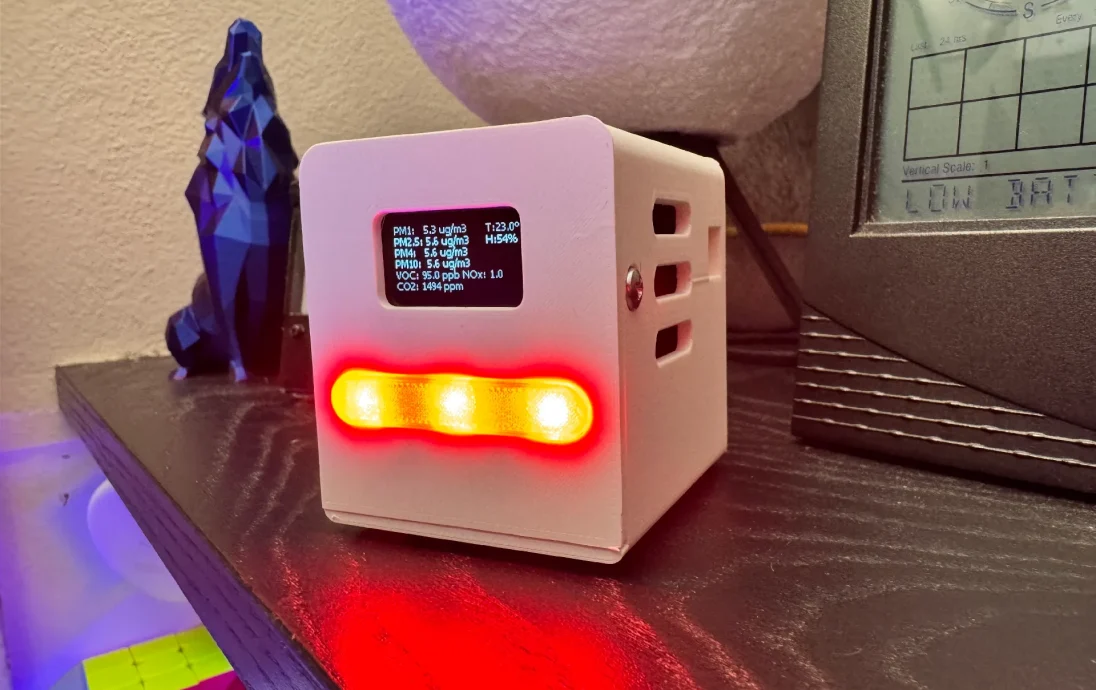

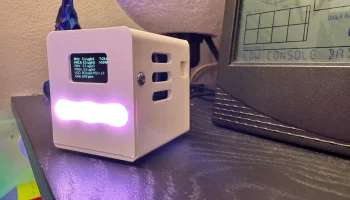

Это проект усовершенствованного и очень точного датчика качества воздуха на базе ESP32.

Представляю мой проект датчика качества воздуха — комплексное решение, которое сочетает в себе точное определение, интеллектуальное подключение и динамические визуальные оповещения, которые помогут вам контролировать среду в помещении в режиме реального времени.

Датчик твердых частиц SEN55:

Функциональность: Точно определяет уровни твердых частиц (PM1.0, PM2.5, PM4.0, PM10) для оценки качества во��духа.
Интерфейс: использует протокол I2C для быстрой и эффективной связи с ESP32.

MHZ19B Датчик CO₂:

Технология: используется технология недисперсионного инфракрасного излучения (NDIR) для точных измерений CO₂.
Диапазон измерения: Точно измеряет концентрацию CO₂ от 0 до 5000 ppm с высокой стабильностью и повторяемостью.
Интерфейс: использует последовательный протокол, подключенный к UART ESP32.

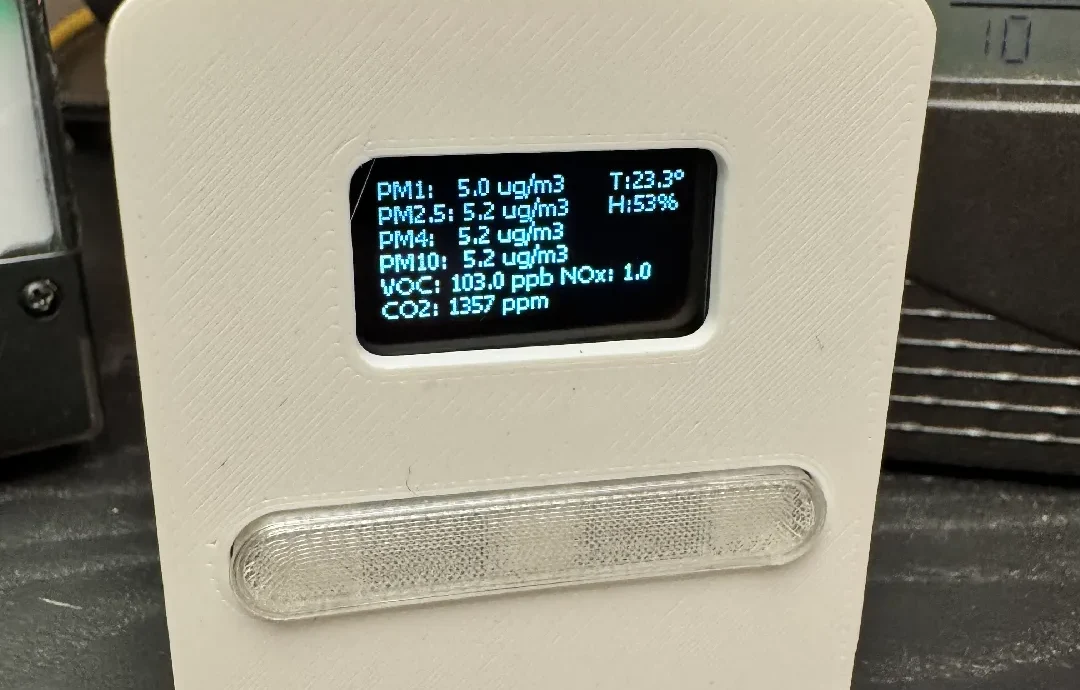

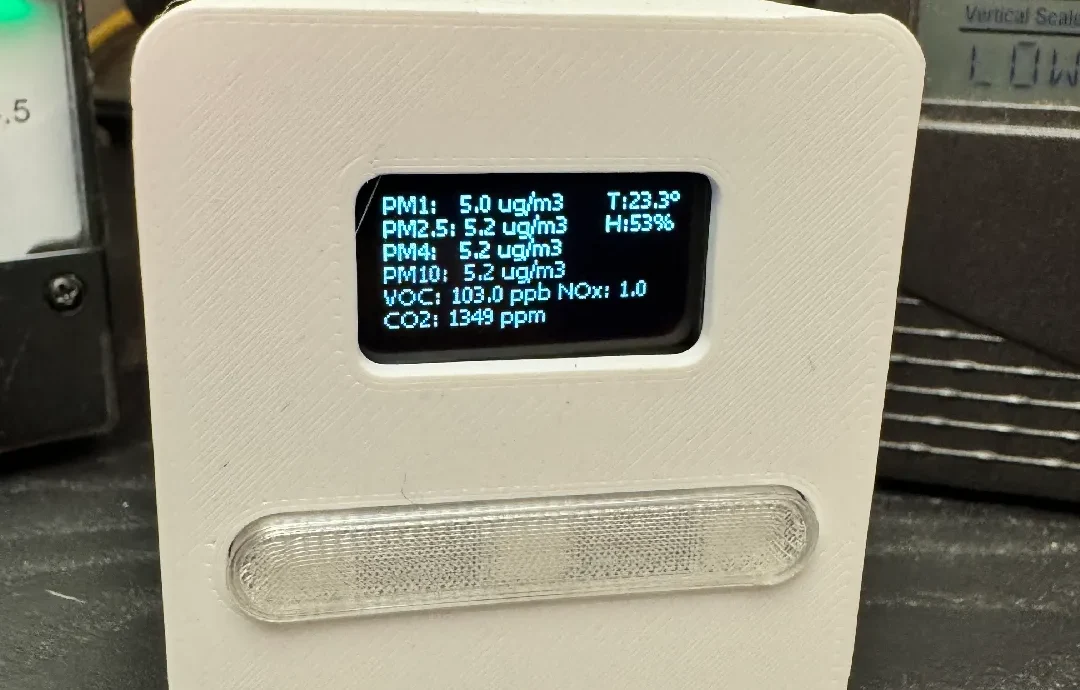

SSD1306 OLED-дисплей:

Характеристики дисплея: Компактный экран с разрешением 128x64 пикселей, на котором отображается четкая и легко читаемая информация о показателях качества воздуха.
Интерфейс: использует протокол I2C для быстрой и эффективной связи с ESP32.

Микроконтроллер ESP32:

Производительность: оснащен двухъядерным процессором Tensilica с частотой до 240 МГц, обеспечивающим надежную вычислительную мощность и возможности многозадачности.
Возможности подключения: встроенные Wi-Fi и Bluetooth обеспечивают беспрепятственную связь с Home Assistant и другими платформами умного дома.
Память: оснащена SRAM объемом до 520 КБ, что позволяет эффективно обрабатывать данные датчиков и обновления дисплея.

Ссылки:

https://sensirion.com/products/catalog/SEN55

https://www.winsen-sensor.com/d/files/infrared-gas-sensor/mh-z19b-co2-ver1_0.pdf

Обзор:

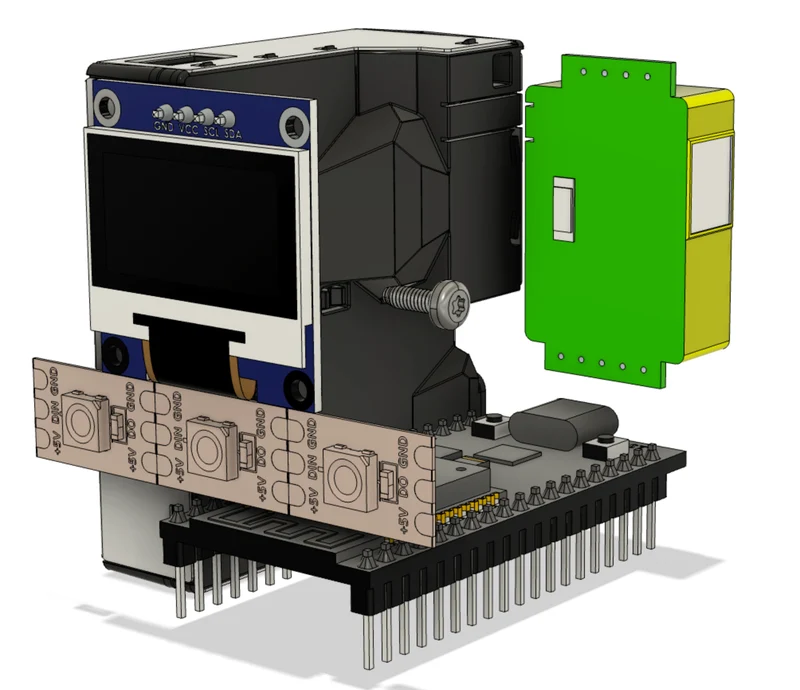

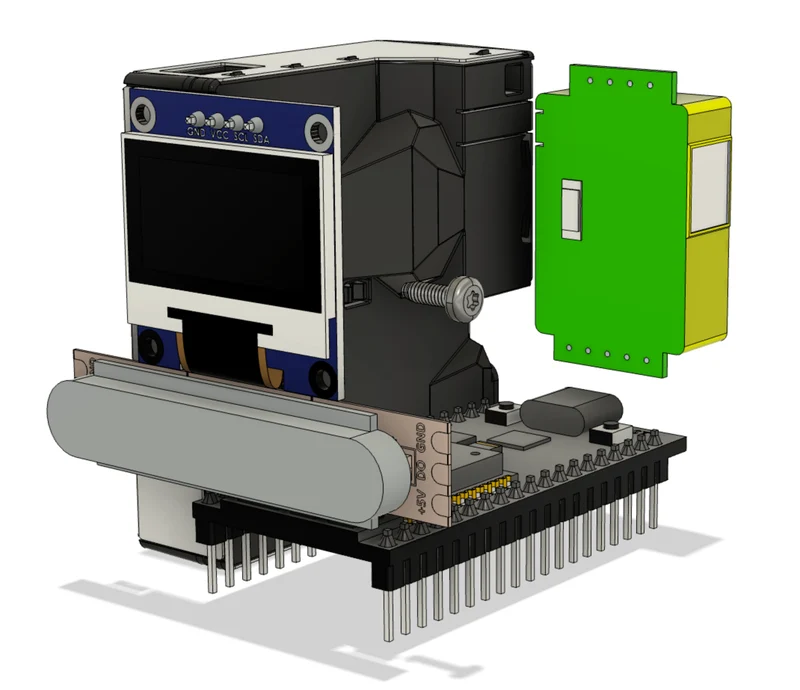

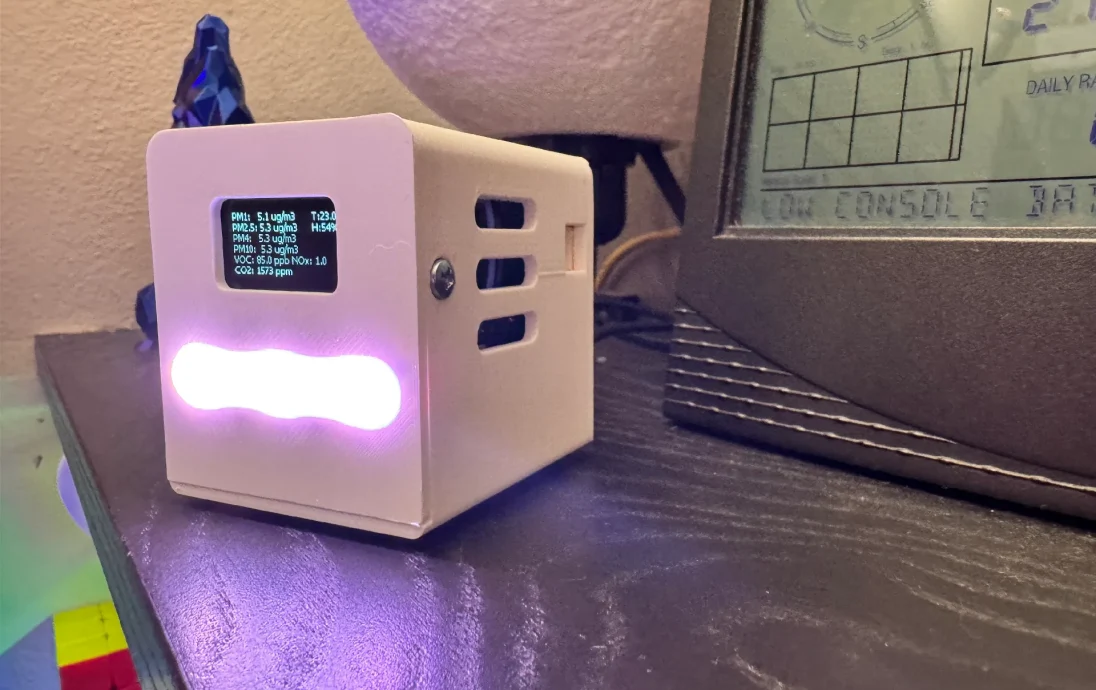

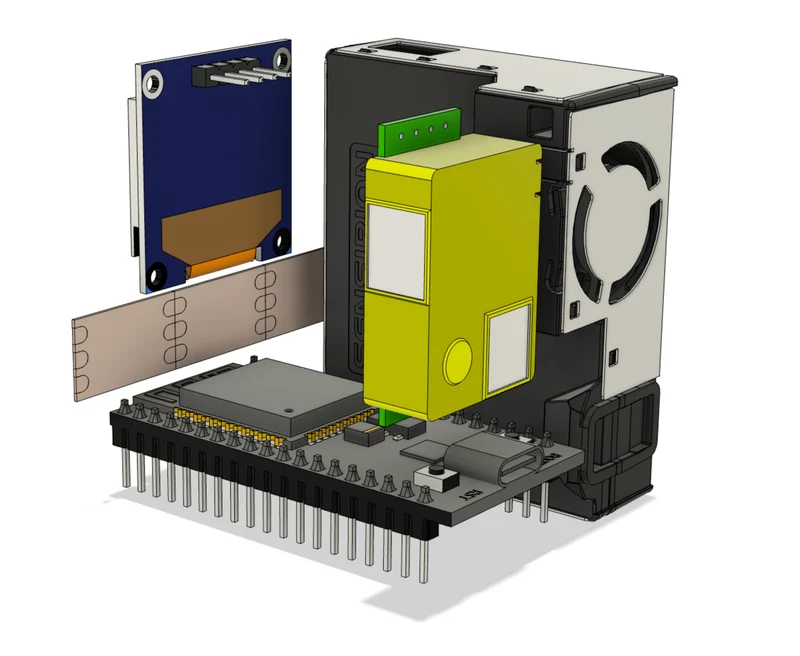

Этот проект предоставляет комплексное решение для мониторинга качества воздуха, которое легко интегрируется с Home Assistant для автоматизации умного дома с использованием ESPHOME. Комбинация датчиков SEN55 и MHZ19B обеспечивает комплексный мониторинг твердых частиц и уровней CO₂, а ESP32 обеспечивает вычислительную мощность и возможности подключения, необходимые для современных приложений Инт��рнета вещей. Дисплей SSD1306 предлагает очень маленький :), но удобный интерфейс для локального считывания показаний, а светодиоды WS2812 (3 модуля из ленты) добавляют дополнительный уровень немедленной визуальной обратной связи, помогая поддерживать здоровую среду в помещении.

Этот проект доступен с открытым исходным кодом, что предполагает сотрудничество и постоянное совершенствование со стороны сообщества. Обновите систему мониторинга внутри помещения и возьмите на себя упреждающий контроль над окружающей средой с помощью этой инновационной и универсальной системы датчиков качества воздуха.

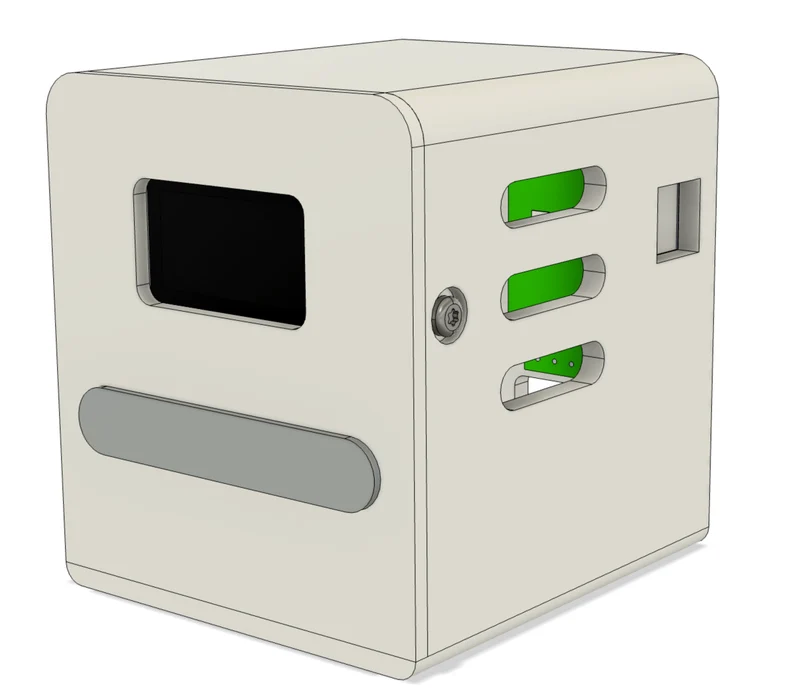

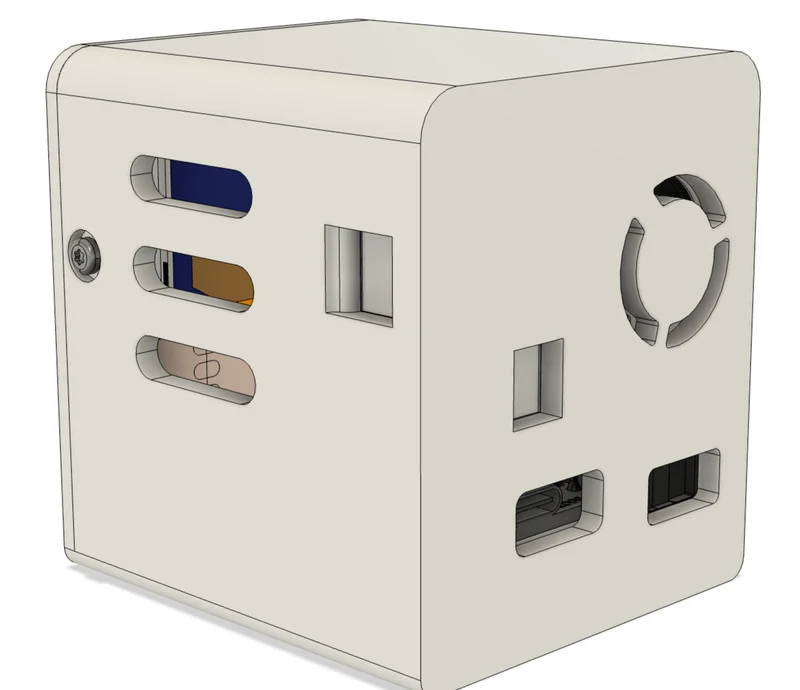

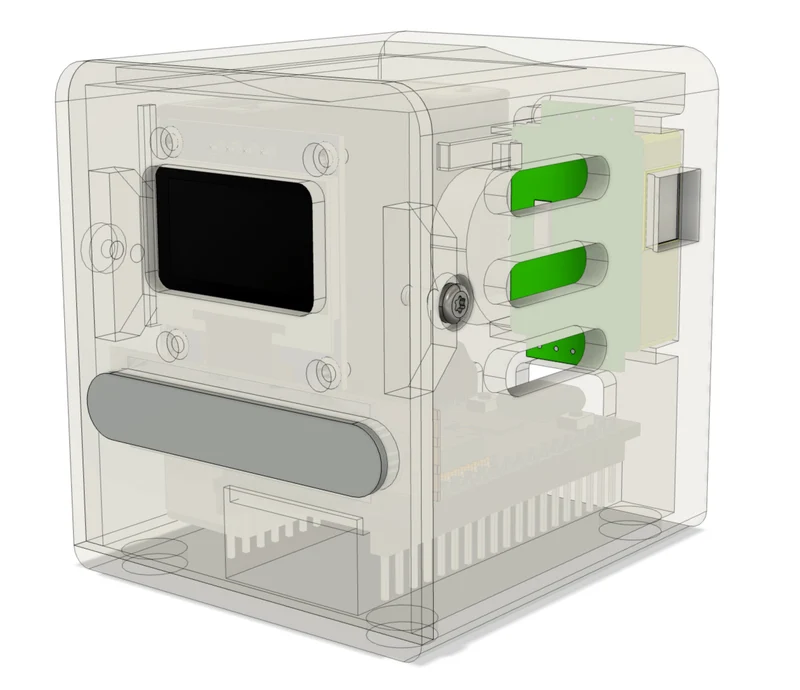

Все детали предназначены для печати без поддержки. Используйте белый или прозрачный материал для светодиодной панели.

Наслаждайтесь! :)
