AqMood — слегка эмоциональный монитор качества воздуха

Измеряет PM2,5, VOC, CO2, NOX, температуру и влажность, показывает смайлы или подробную информацию на ЖК-дисплее и использует светодиоды aRGB для отображения качества воздуха — датчик выбросов

Особенности

Emoji и светодиодный дисплей AirQuality с интеграцией Home Assistant.

Цветной ЖК-дисплей с диагональю 1,8 дюйма и 6 режимами отображения.
13 светодиодов aRGB для отображения AQI для твердых частиц, летучих органических соединений и CO2
Сенсорная кнопка — короткое нажатие переключает режимы отображения, длительное нажатие переключает светодиоды.
Интеграция HomeAssistant (опционально)
Довольно легко собрать с помощью специальной печатной платы.

Меры

ПМ(1,0, 2,5, 4,0, 10)
ЛОС
СО2
НОКС
Температура
Влажность
AQI (PM2,5,VOC,CO2,NOX и в целом)
Режимы отображения

aqMood предлагает 6 различных режимов отображения. Светодиоды можно включать и выключать.

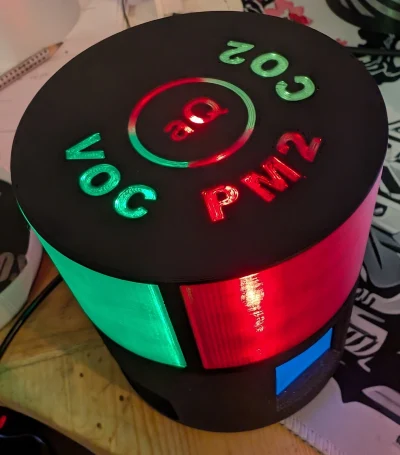

Светодиоды aRGB, используемые для индикации AQI для PM2,5, VOC, CO2

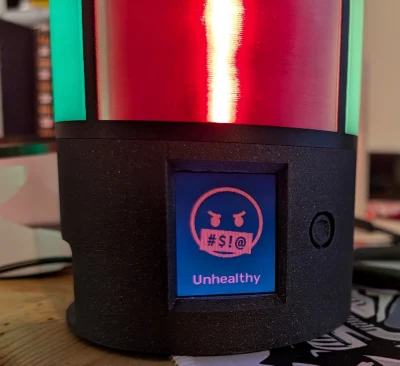

Большой эмодзи — суммируйте все 3 показателя AQI (PM2,5,VOC,CO2)

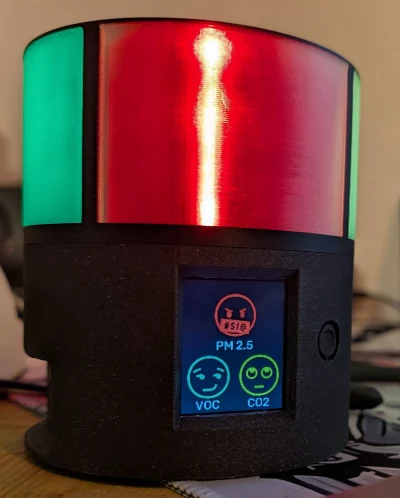

Обзор Emoji AQI

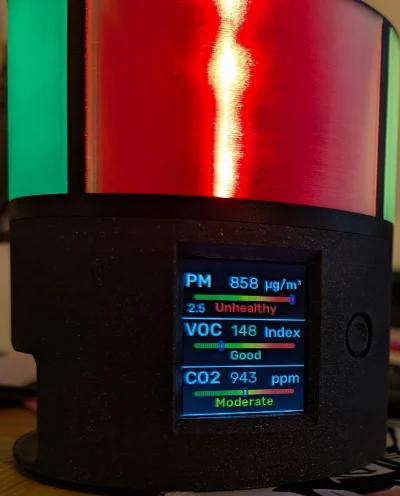

Детали АКИ

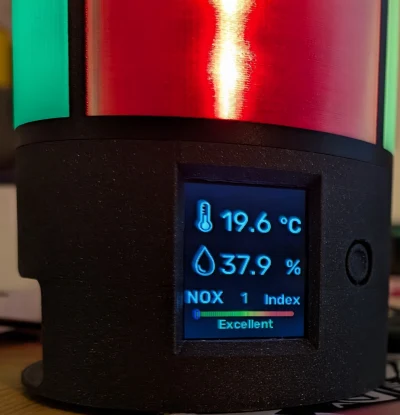

Температура, влажность и NOX

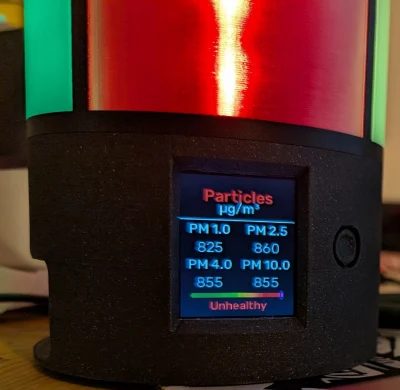

Детали частиц

Выкл ;)

Спецификация материалов

XIAO Seeed ESP32-S3 или C3 — Amazon S3, Amazon C3
Датчик SEN66 Ebay — только для ЕС
ЖК-дисплей 1,8 SPI — Amazon
Лента WS2812b, 13 светодиодов, 60 светодиодов/м — Amazon
Изготовленная на заказ печатная плата, заказывайте в JLCPCP или PCPWAY.
Сенсорная кнопка — TTP223 — Amazon
1 штекер GH1,25 — 6 контактов — Amazon
1 разъем JST-XH 2,5, 4-контактный, Amazon
2 разъема JST-XH 2,5, 3-контактный разъем — Amazon
1 разъем JST-XH 2,5, розетка, 4 ��онтакта — Amazon
2 разъема JST-XH 2,5, розетка, 3 контакта — Amazon
1 штыревой разъем 2,54-8 контактов (8,5 мм) — Amazon
2 штыревых разъема 2,54-7 контактов — Amazon
Тепловая вставка: M3x5x4 Amazon
Винт M3x5
Некоторые провода
Распечатанная 3D-модель, 3 части
Инструменты
Паяльник
Обжимной инструмент
Sensirion SEN66 — новый универсальный датчик влажности от Sensirion

Он объединяет все самые важные датчики AQ в одном небольшом корпусе!

К сожалению, датчик немного дороже, и его сложнее достать, поскольку он совершенно новый.

На данный момент его цена начинается от 55 евро, но я уверен, что в следующем году цена упадет, как это произошло с предшественником (серия SEN5X).

Я купил свой на Digikey, но вот еще несколько ссылок:

https://www.tme.eu/at/details/sen66-sin-t/gassensoren/sensirion/3-001-030/

https://www.mouser.at/ProductDetail/Sensirion/SEN66-SIN-T-ES

https://www.digikey.at/en/products/detail/sensirion-ag/sen66-sin-t/25700945

Поскольку я купил кое-что дополнительно, я продаю 2 или 3 на eBay, 62 евро в Австрии, включая доставку, ЕС + доставка.

печатная плата

Файл Gerber для заказа на JLCPCP, PCBWAY или… Gerber_aqMood_PCB_aqMood_seeed_c3_2025-03-14.zip

или возьмите отсюда:

https://oshwlab.com/tobi.stanzel/aqmood

Разъем Qwiic не является обязательным, так как для него потребуется оборудование для пайки SMD.

Распечатать инструкции

3 файла, верхнюю часть можно распечатать в неск��льких цветах, я использовал настройки скорости 0,2 на своих XL и MK4 с PLA.

AqMood-Bottom

Печать в основном цвете.

Это требует некоторой поддержки, проверьте пример:

AqMood-Топ

При импорте выберите «Да» для "… один объект, состоящий из нескольких частей?"

Распечатайте прозрачным цветом или

если у вас многоцветный принтер, установите детали так (желтый — основной цвет, серый — прозрачный)

AqMood-LedTower

Печать в основном цвете.

Руководство по сборке

Подготовьте печатную плату

Согните 8-контактный разъем на 90 градусов, он очень хорошо работает на твердой земле.

Припаяйте все разъемы и разъемы к печатной плате следующим образом:

8-контактный разъем ЖК-дисплея припаян снизу, как показано на изображении.

Разъем qwiic не нужен! Это необязательно, если у вас есть оборудование для пайки SMD.

Подготовьте светодиоды

Вам понадобятся светодиоды 1x7 и 2x3 светодиода, всего 13, подготовьте их следующим образом:

Убедитесь, что + и земля правильные!

Порядок светодиодов должен соответствовать тексту вверху!

Начните сбоку с кивка, при котором 7 светодиодов пройдут сверху и вернутся вниз.

Далее идет левая сторона: сначала снова поднимите оба светодиода 3* вверх, а затем под светодиодную ленту обратно вниз на другой стороне.

Подготовьте сенсорную кнопку

Убедитесь, что + и земля правильные!

Подготовьте SEN66

Подготовьте кабель со штекером GH1,25 — 6 контактов с одной стороны и штекером JST-XH 2,5 — 4 контакта с другой стороны, следующим образом:

Подключите и протестируйте оборудование

Подключаем все и прошиваем прошивку. Рекомендую все протестировать перед окончательной сборкой.

Светодиоды должны работать (ми
