Snilles NFC-Музыкальный автомат

Это всего лишь модель «Читалка/Музыкальный автомат»… Есть много изменений кода и дополнений по сравнению с оригинальной ридером. Я использую Home Assistant для выполнения задач в фоновом режиме. :)

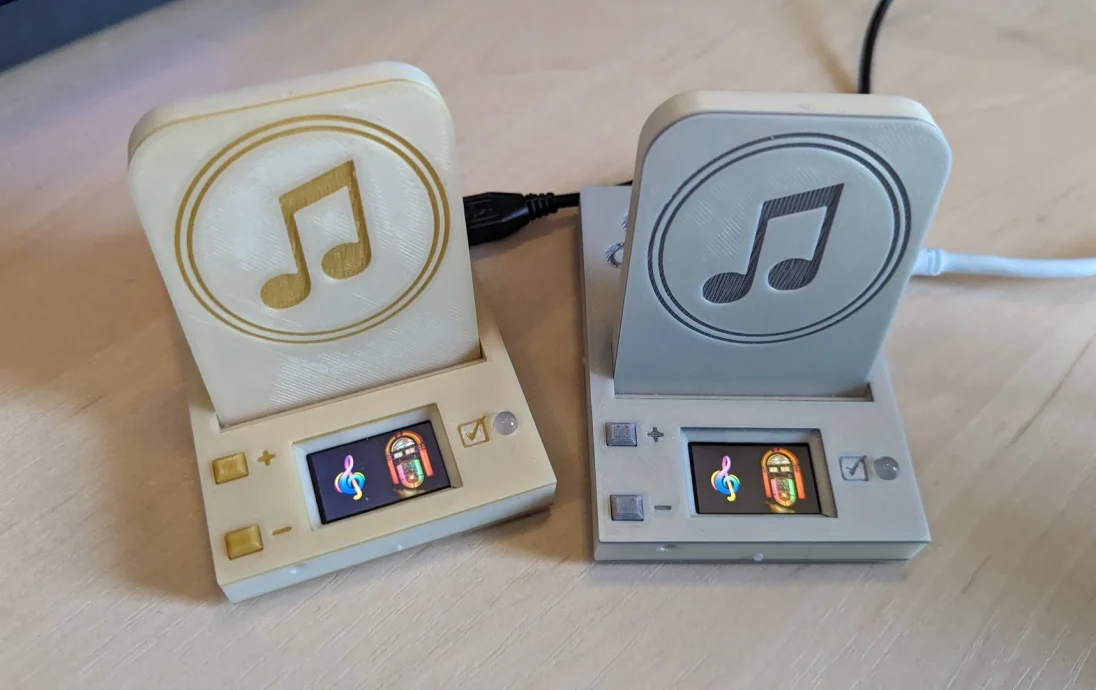

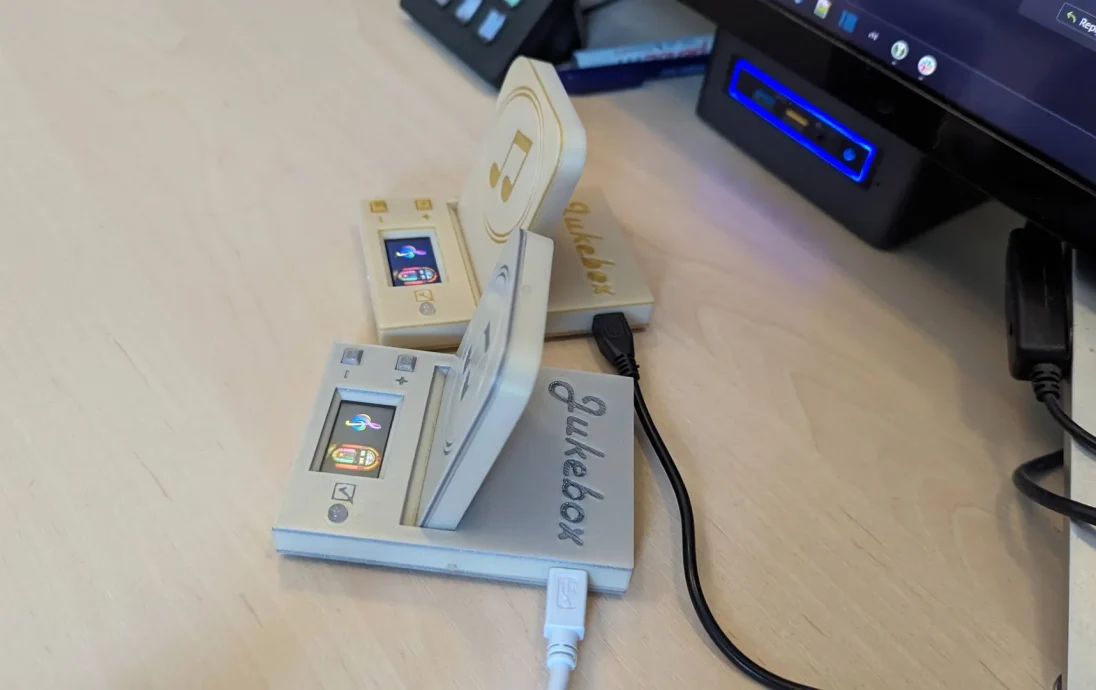

На изображениях несколько версий… И мне все еще не хватало «USB-C для питания печатной платы», чтобы можно было использовать кабель USB-C, выходящий сзади, вместо микро-USB, выходящего сбоку, как вы видите на изображениях...

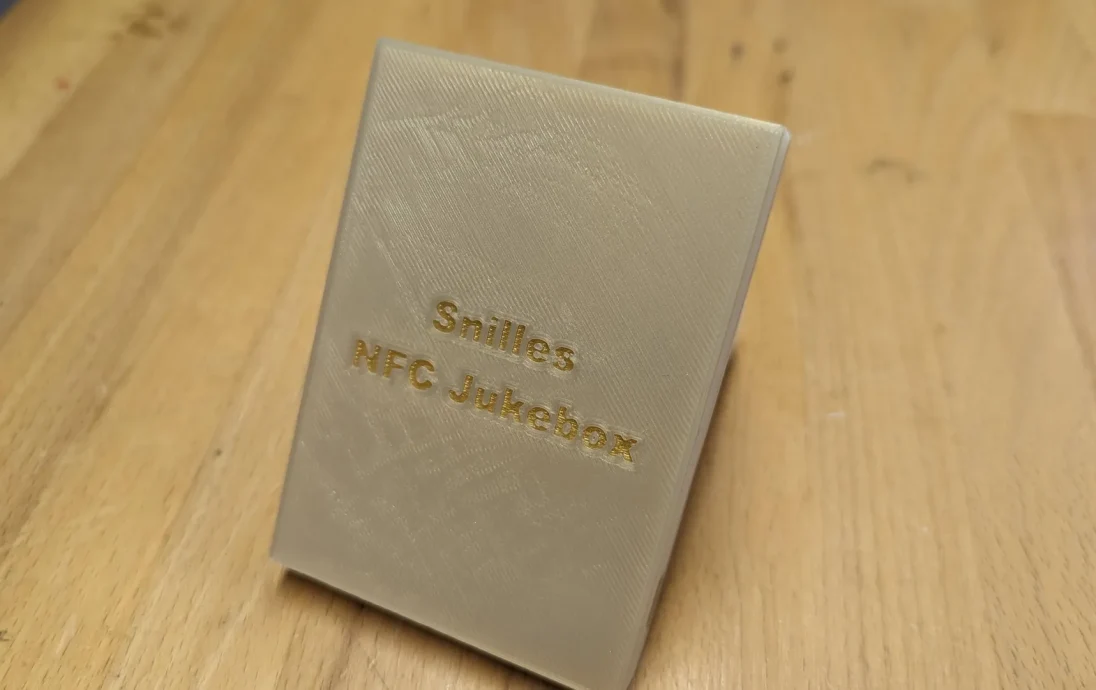

Чтобы получить разные цвета, я просто добавляю в отпечаток две смены нити. Очень просто. Он создан таким образом, чтобы вы могли «клеймить» игрока в трех местах. :)

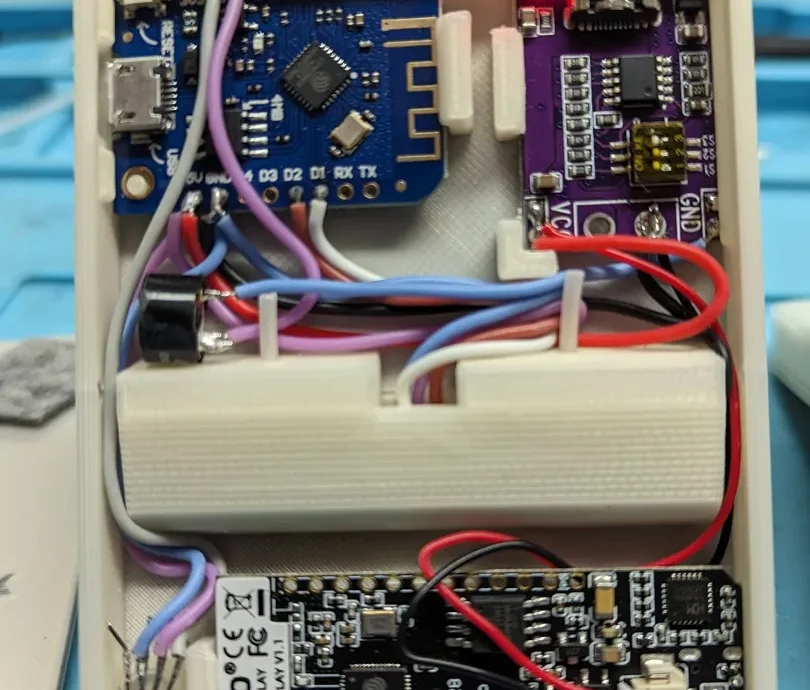

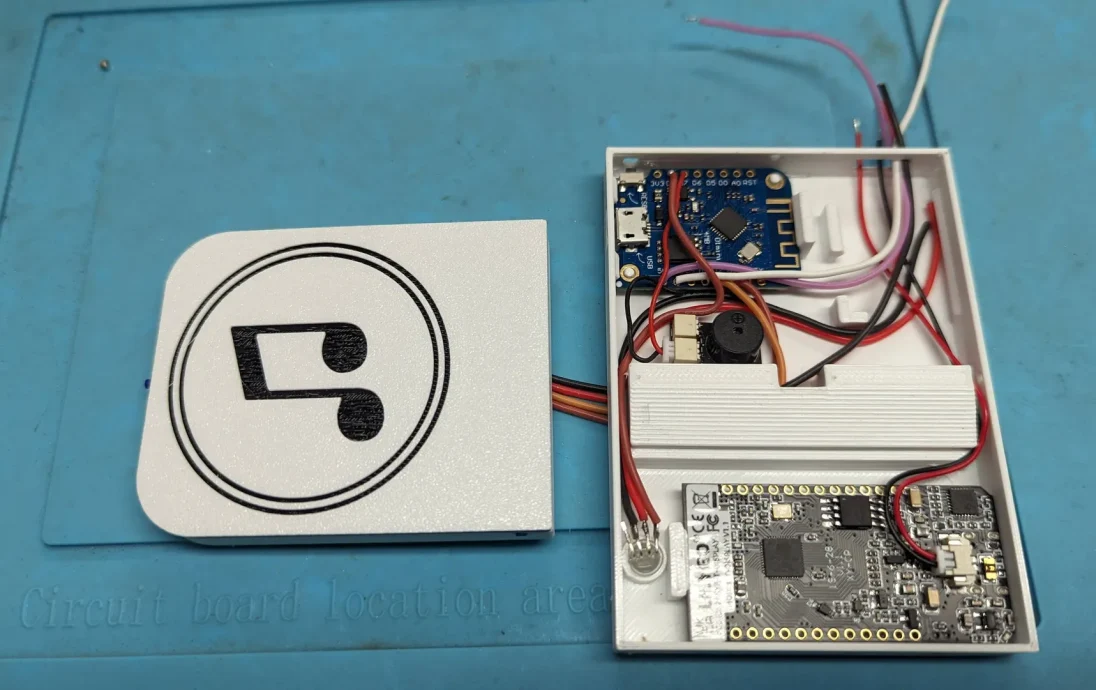

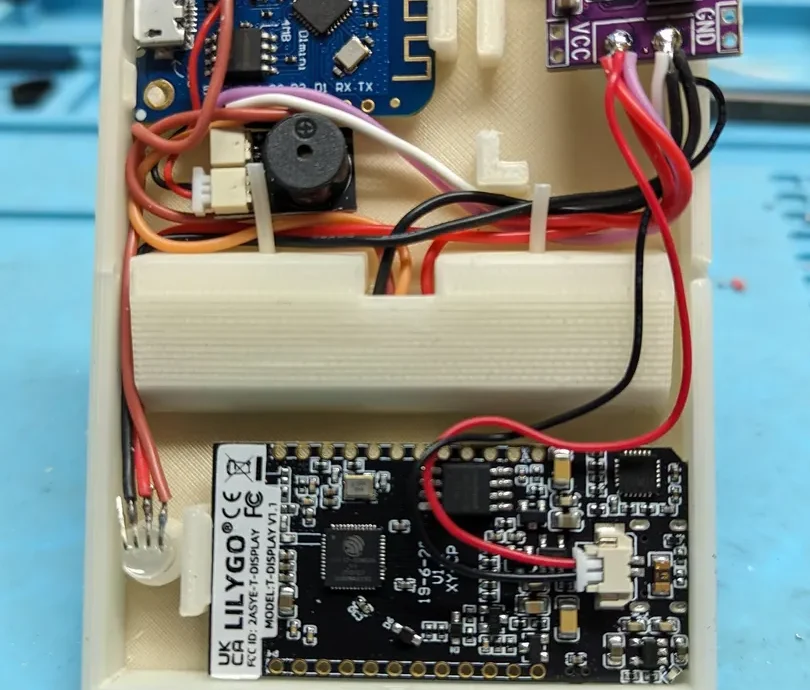

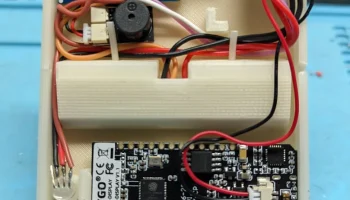

Обновление: 20 сентября 2025 г.: V2 файлов — это просто удаление ESP8266. LilyGO T-Display используется для всего (NFC-Reader, RGB-светодиод, зуммер, экран и, конечно же, кнопки).

Дайте мне знать, если вам нужна дополнительная информация...

Используемые детали:
Маленький экран (с кнопками)

NFC-карты

Этикетки 80 x 50 мм (для NFC-карты)
Они меня не устраивают, возможно, я перейду на бумагу вместо ткани. Порошок от лазерного принтера недостаточно прилипает...
Я также пробовал бумажные этикетки, они немного больше (83,8 x 50,8 мм) и работают. Но они также страдают от потери пороха. Однако эти листы этикеток труднее печатать, поскольку этикетки расположены без промежутка между ними, поэтому они легко «перетекают» на следующую этикетку.

Держатель NFC-карты

USB-C к плате питания

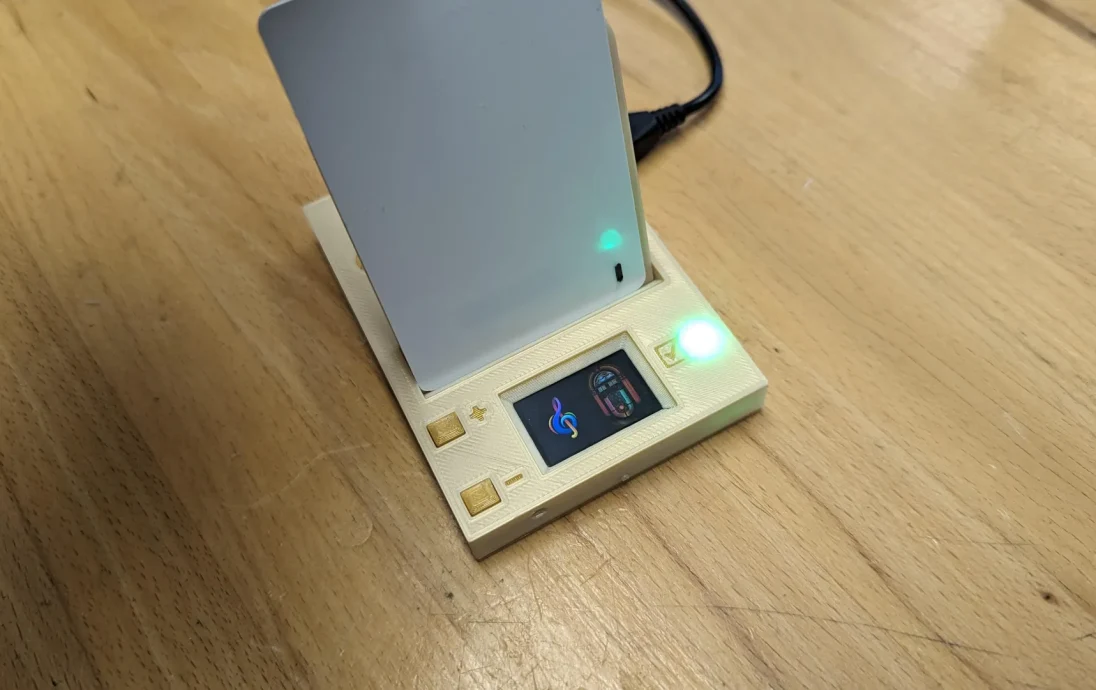

Светодиод WS2812
Но можно использовать любой WS2812… :)

Бипер (5 В)
У меня еще один тип валялся… :)

Считыватель тегов

Дисплей (ESP32) работает под управлением ESPHome и подключен к Wi-Fi (USB-кабель предназначен только для питания).
Итак, по сути, вы можете использовать дисплей, чтобы показать что угодно. :)

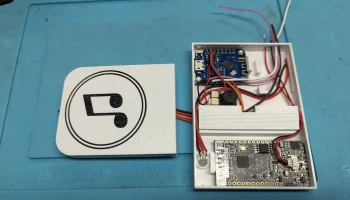

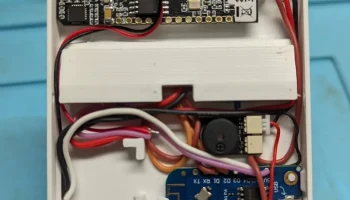

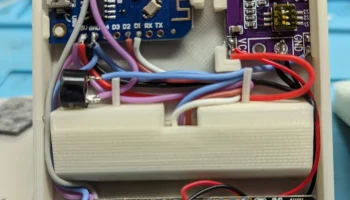

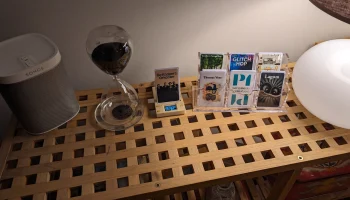

Больше фотографий

Демо:
