Умные весы для Home Assistant

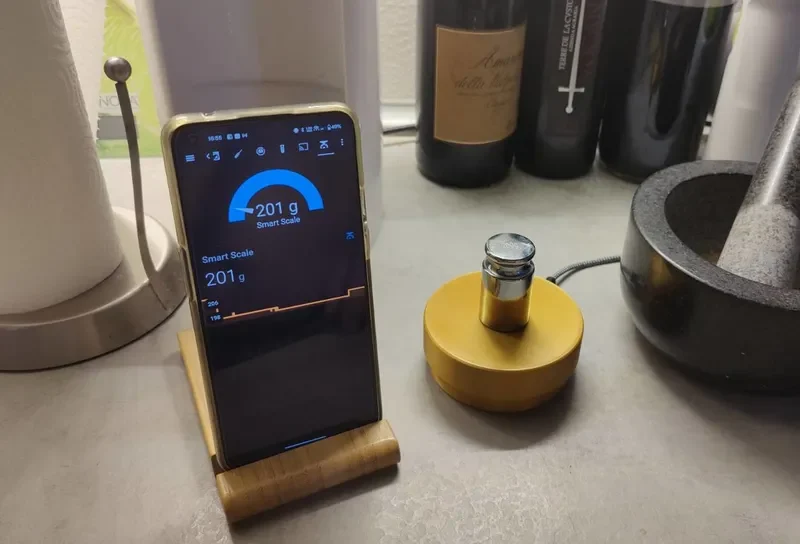

Эта модель поможет вам создать свои собственные интеллектуальные весы с подключением к Интернету. Он сообщит Home Assistant о текущем измеренном весе.

Помимо Home Assistant, вы, конечно, можете создать свой собственный эскиз в Arduino и отправлять или отображать вес где угодно.

Спецификация (и ориентировочные цены)
ESP32-C3 Супер Мини €1,93
Усилитель тензодатчика HX711 0,61 €
Тензодатчик 75×12,7×12,7 мм, доступен в диапазоне от 1 до 20 кг 1,71 евро.
Кабель USB-C и блок питания — 2,03 евро.
2 винта с шестигранной головкой M4×8-12, DIN912 или аналогичные 0,08 евро
2 винта с шестигранной головкой M3×20, DIN912 или аналогичные 0,08 евро.
2 × гайки M3 0,08 €
76 г нити PLA при печати со 100% заполнением 1,09 евро.
Ориентировочная общая стоимость 7,63 евро.

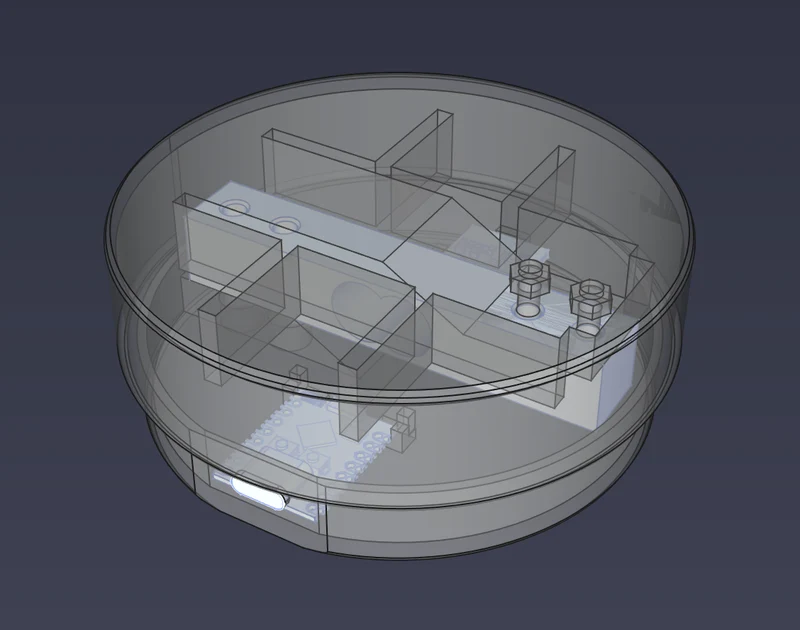

Если вы используете другой микроконтроллер или ваш HX711 имеет другое основание, я также включил исходный файл FreeCAD.

Приостановите печать верхней части на отметке 6,80 мм (непосредственно перед слоем, где закрыты прилагаемые гайки) и вставьте 2 гайки M3.

Сначала прикрутите тензодатчик сверху (винтами M3×20), а затем снизу (винтами M4×8-12).

Прилагается также образец фай��а YAML для вашей конфигурации ESPHome. Подробности можно найти в документации здесь.
