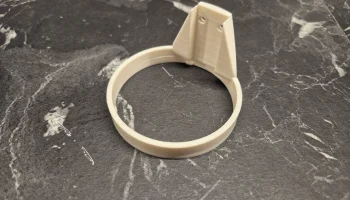

Интеллектуальное крепление для датчика расхода воды........

Наконец-то установили счетчики воды. Я уже отслеживаю энергопотребление в Home Assistant и тоже хочу добавить воды.

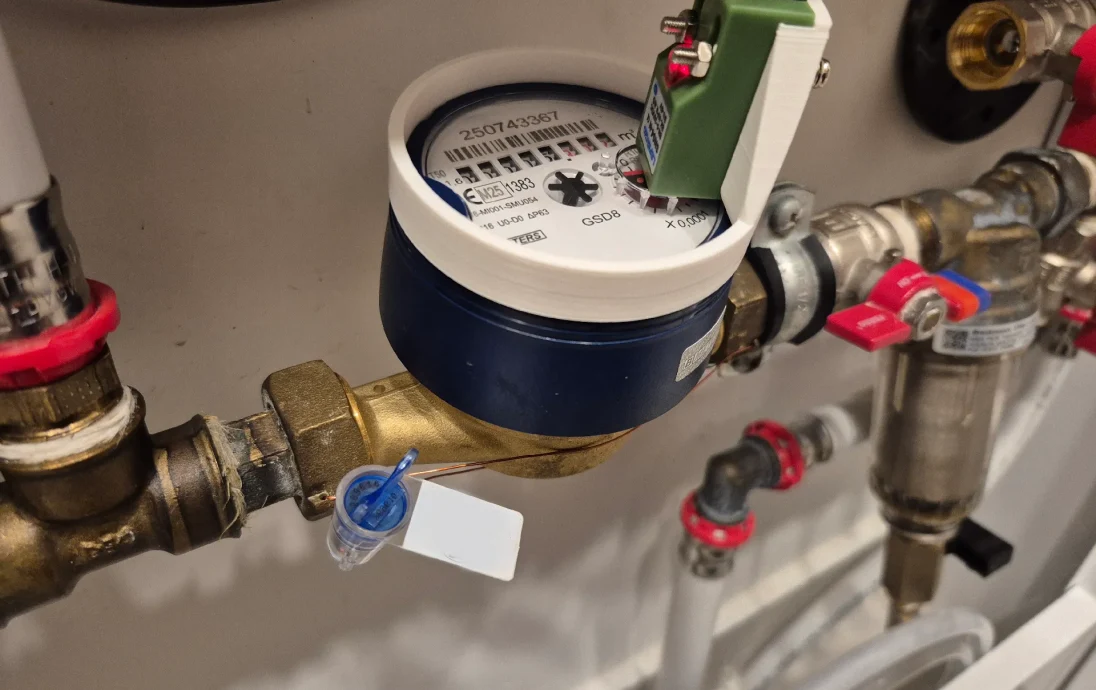

Компания водоснабжения установила счетчик B-meters GSD8, который, судя по всему, популярен в Центральной и Восточной Европе.
Проведя небольшое исследование, я обнаружил, что вы можете отслеживать использование воды с помощью индуктивного датчика приближения. Я хотел использовать что-то короче этого трубчатого датчика, ��оэтому выбрал датчик 5 В SN04 N1. Все, что мне нужно, это ESP32 и пара резисторов.

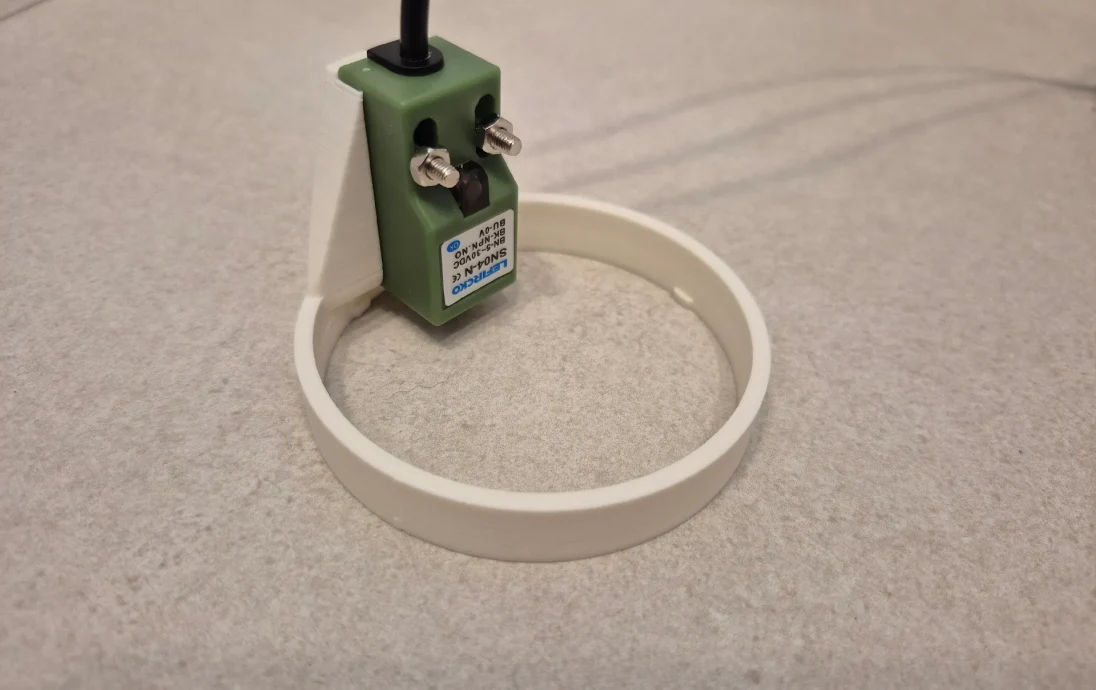

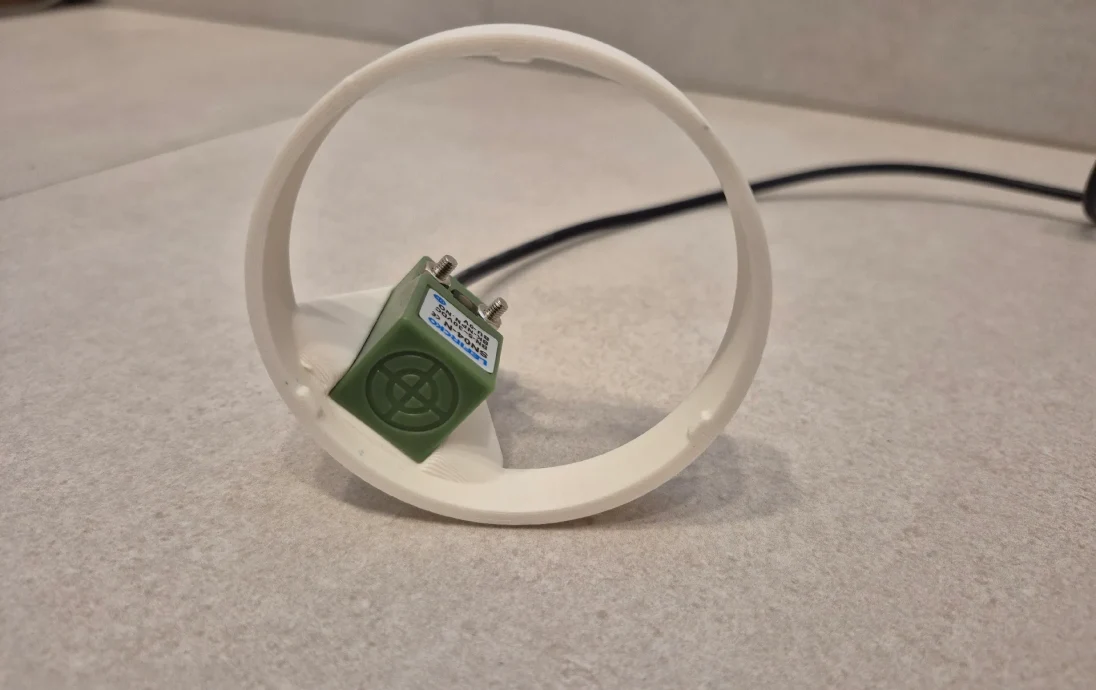

В креплении используются выемки на измерителе, поэтому вам нужно надавить на него, а затем повернуть, чтобы зафиксировать на месте.

Дополнительные части:

SN04 N1 5 В NPN Индуктивный датчик приближения;

Любая плата разработки ESP32. Я использовал ESP32 S3

B-метры GSD8;

1 резистор 10 кОм на датчик/измеритель.

Достаточный источник питания для ESP32

Пример домашнего кода ESP.
Чтобы иметь постоянные значения, используйте помощник Home Assistant Utility Meter.
Пример проводки.

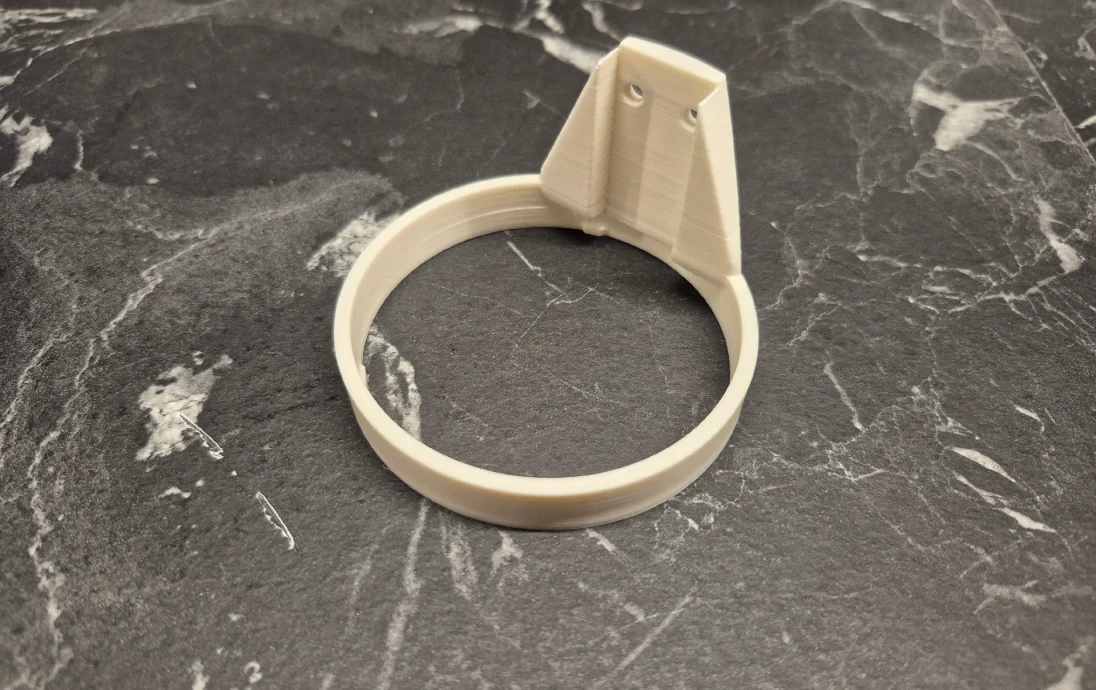

Окончательная модель была перевернута, поэтому перед печатью переверните ее на 180 градусов.
Напечатано в PLA:

высота слоя 0,2 мм;

2 слоя стен;

20% заполнение;

Никаких опор.
