Корпус датчика присутствия MMWave Lite........

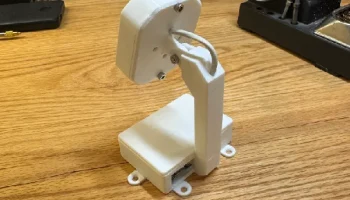

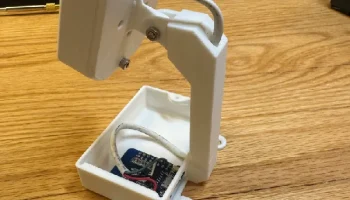

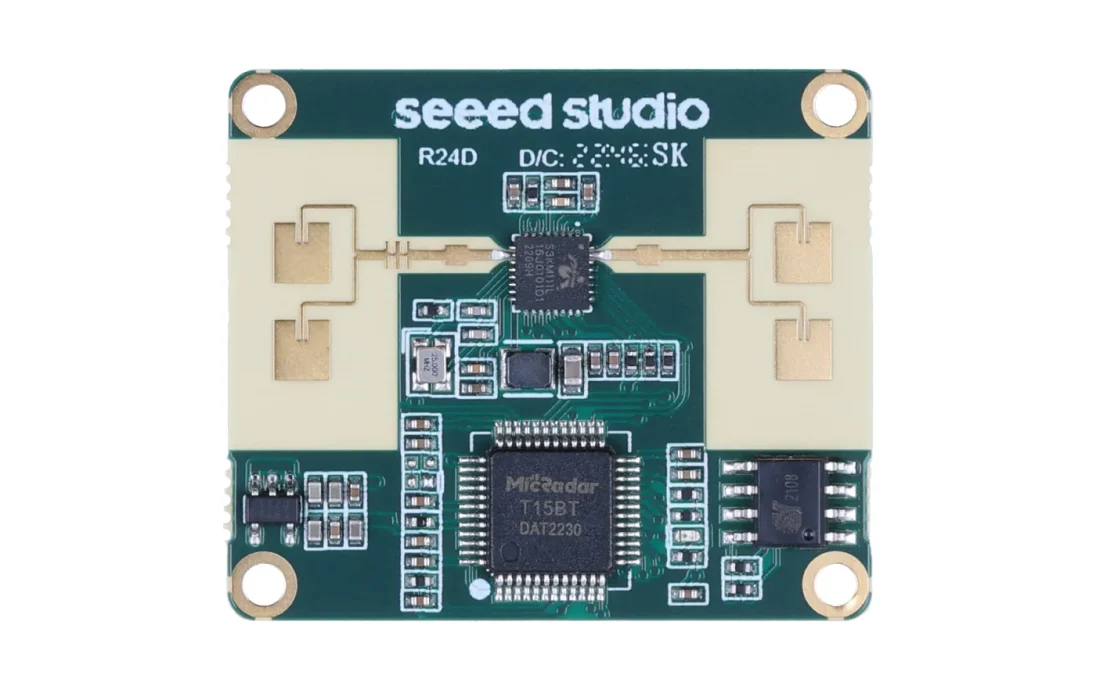

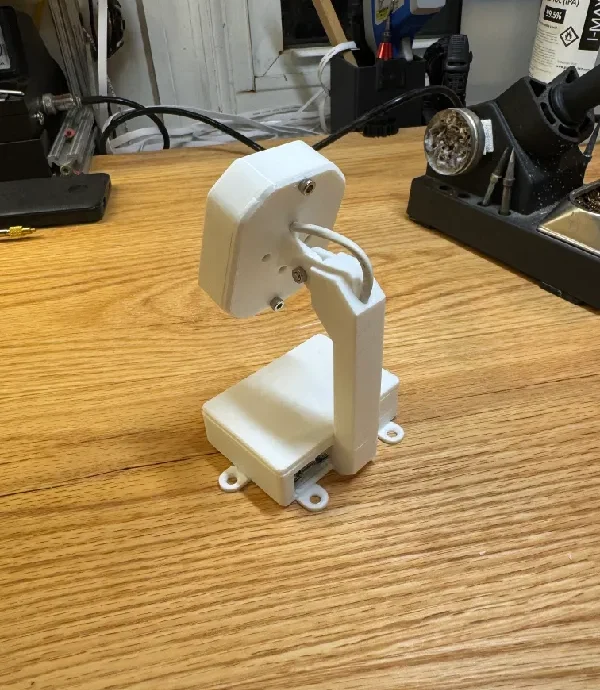

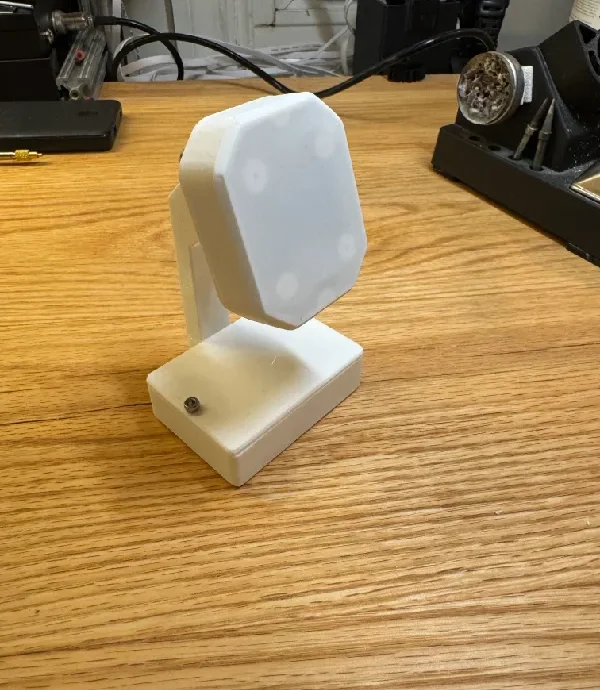

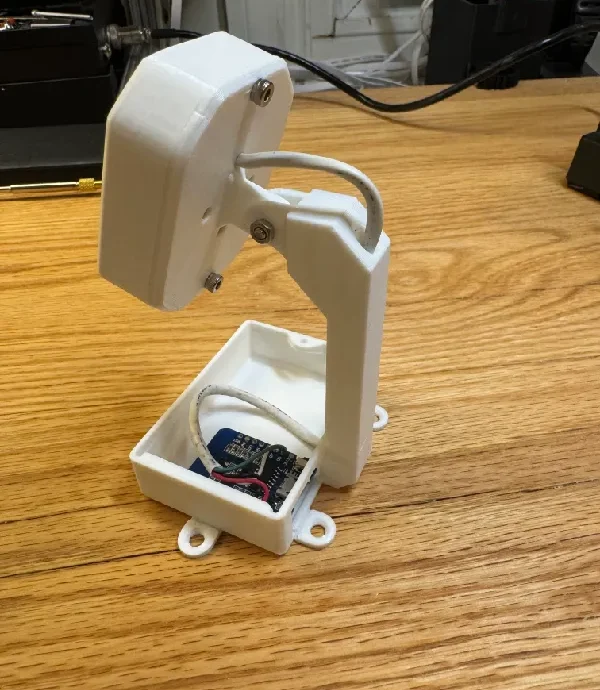

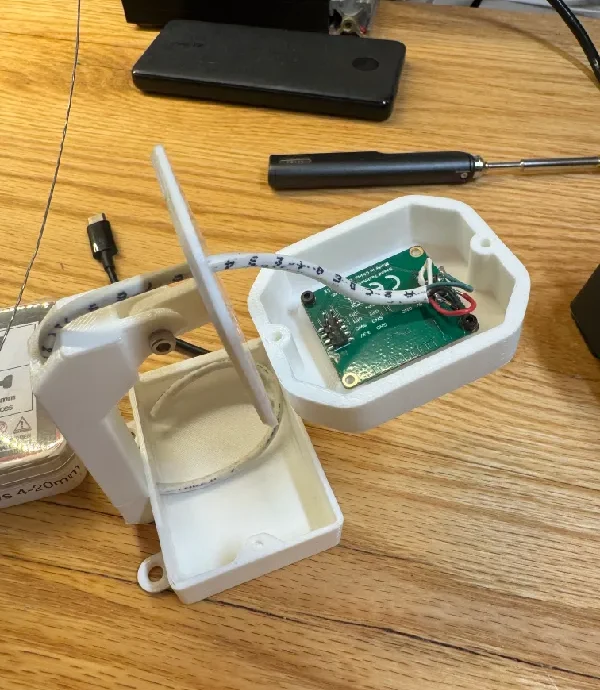

Это наклонный корпус для радарного модуля Seeed Studio MMWave Lite (https://wiki.seeedstudio.com/Radar_MR24HPC1/) с основанием, на котором можно разместить микроконтроллер, например ESP8266 D1 Mini.

Печать Примечания:

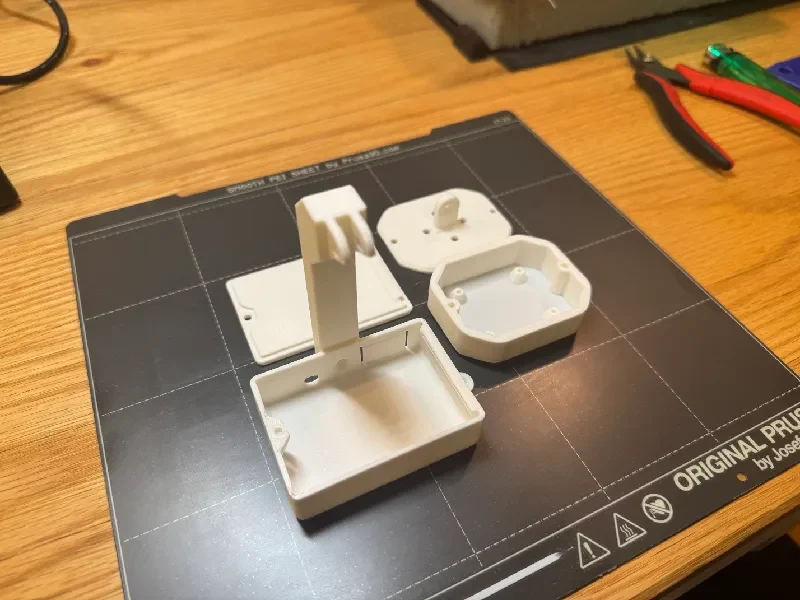

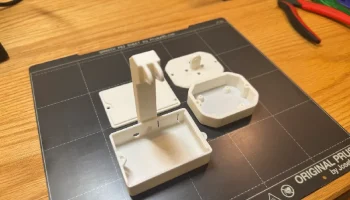

Он предназначен для печати из PLA без подставок. При печати основания, содержащего шарнир, образуется выступ, но оно было спроектировано так, чтобы его можно было относительно печатать без каких-либо провисаний. Базовую крышку необходимо распечатать так, чтобы язычок крышки был обращен вверх, поэтому обязательно переверните ее в слайсере вертикально!

Чтобы все собрать, вам понадобится следующее оборудование:

1 болт М3 12 мм (для поворотной петли)

1 гайка M3 (для поворотной петли)

3 болта M3 5 мм (для сенсорного блока + блока управления MCU)

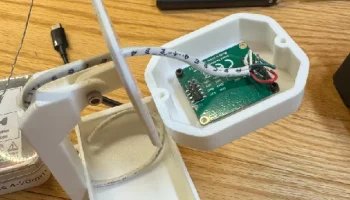

4 болта M2 4 мм (крепление датчика MMwave) — на самом деле вам понадобится всего 2
