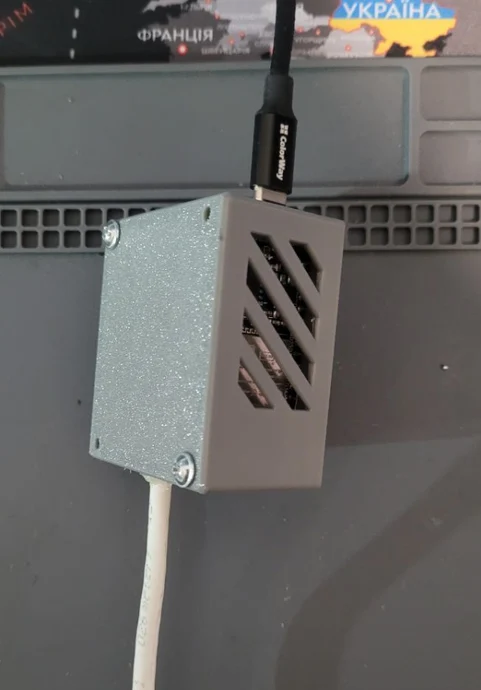

Коробка для сниффера JK RS485

Описание:
Это корпус, предназначенный для сниффера RS485, используемого для обеспечения связи между инвертором JK BMS (JK-PBx BMS) и ESPHome/Home Assistant через ESP SERIAL (UART-TTL) + SERIAL TO RS485 + ETHERNET CABLE в рамках проекта esphome-jk-bms.

Схемы:
Подробные схемы можно найти здесь

Аппаратное обеспечение:

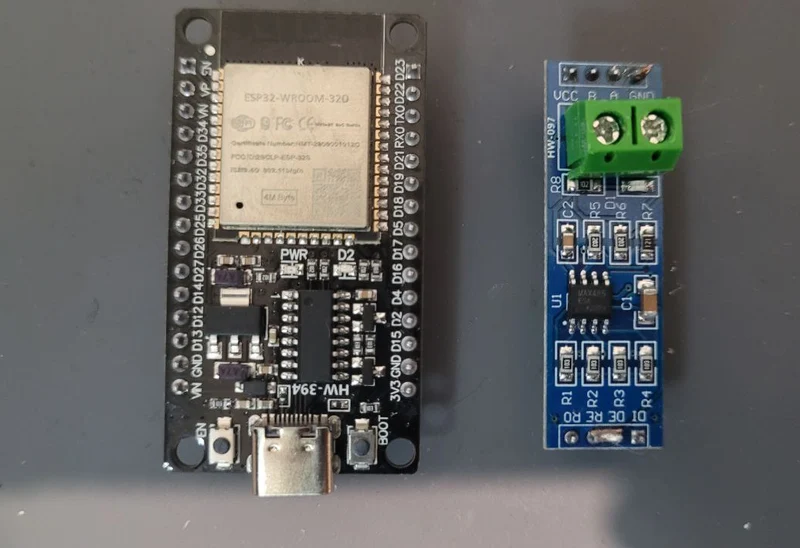

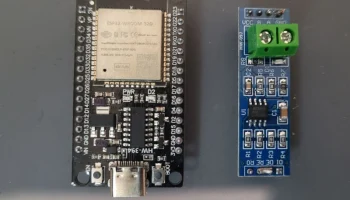

1. Преобразователь TTL в RS485 MAX485CSA
2. 30-контактная плата ESP32-WROOM-32S 32D или аналогичного размера (~52x29x4,2 мм)
3. 2 или 3 пары гаек М3 и болтов М3х35.

Советы:

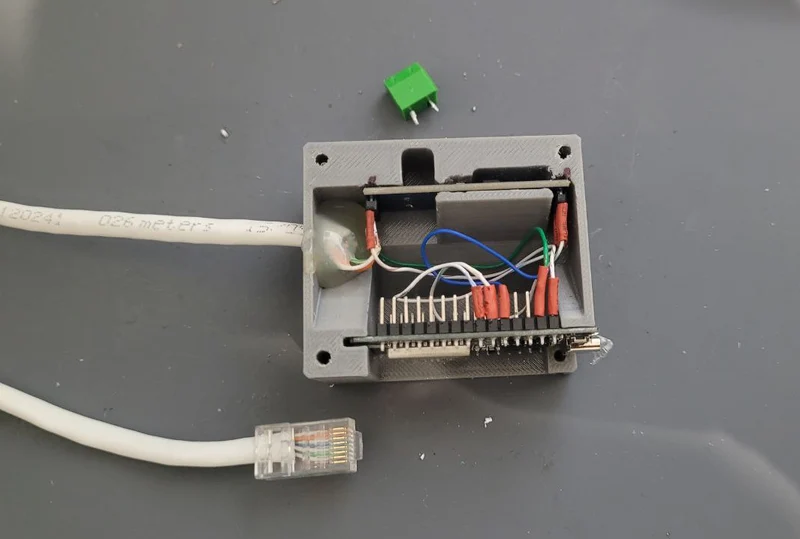

1. Если болтовой разъем (зеленый) не подходит, разрежьте тонкую стенку или отпаяйте разъем и подключите провода Ethernet непосредственно к контактам.
2. Измените стену (вырежьте или просверлите) так, чтобы в нее поместился кабель Ethernet, и закрепите ее горячим клеем после пайки.
3. В основании имеется однослойная стенка между гнездом гайки и гнездом болта. Поэтому вам не нужно использовать опоры, просто распечатайте мост как мост, а затем проткните его болтом.
