Дистрибьютор Automatique de Crevettes

Github: https://github.com/Extremis-Vision/ShrimpFeeder

Фьючерсы на улучшения

Voici les prochaines améliorations prévues pour le projet:

Мини-кессон для ESP32: Создайте персонализированный кессон для интеграции ESP32 в отдельные детали, для защиты и уменьшения использования нити накала.
Мини-кессон для ESP32 CAM: Создание версии кессона для хранения ESP32 CAM.
Интеграция с Home Assistant: Модификатор кода для интеграции Home Assistant для облегчения управления посредством автоматизации дома.
Интеграция датчика DHT11: добавление датчика DHT11 для наблюдения за температурой и влажностью.

Используемые композиты

Сервопривод SG90 (модифицированный): Серводвигатель SG90 является модифицированным и направляет двигатели + и — на двигатель для лучшего управления энергией.
Драйв��р L298N: Контроллер без плавников.
ESP32: Микроконтроллер, используемый для создания ансамбля системы.
Питание 12 В: Залейте питание двигателя и ESP32.

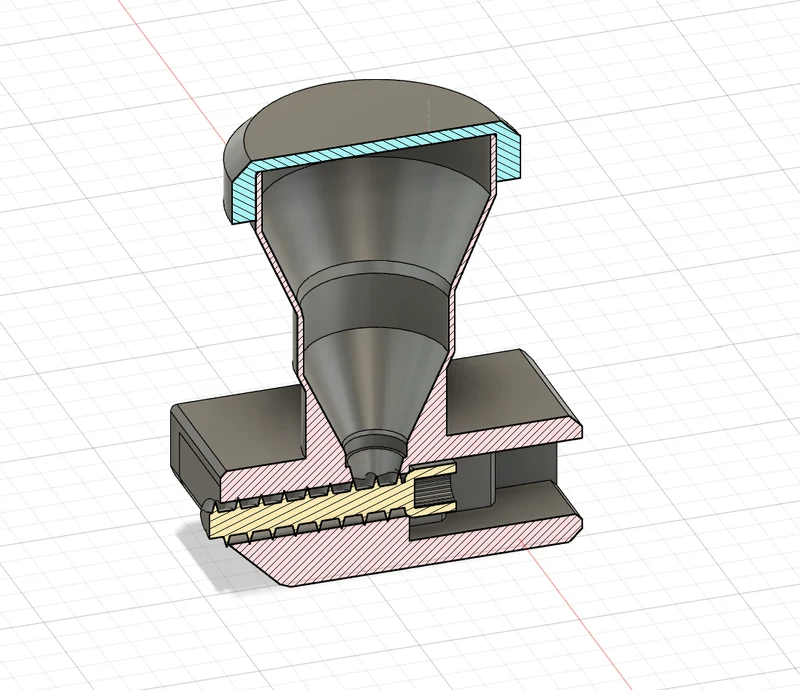

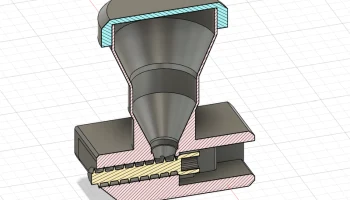

Vis sans fin: используется для раздачи брекетов. Импраймер в 3D.
Неодимовые насадки (диаметр 10 мм, толщина 5 мм): два промежуточных места в предыдущей части для вставки неодимовых насадок.
Capteur DHT11: Дополнительный датчик температуры и влажности.

Структура репозитория

Проект организован в виде дополнительных досье для облегчения работы с 3D-изображениями, кодами и схемами.

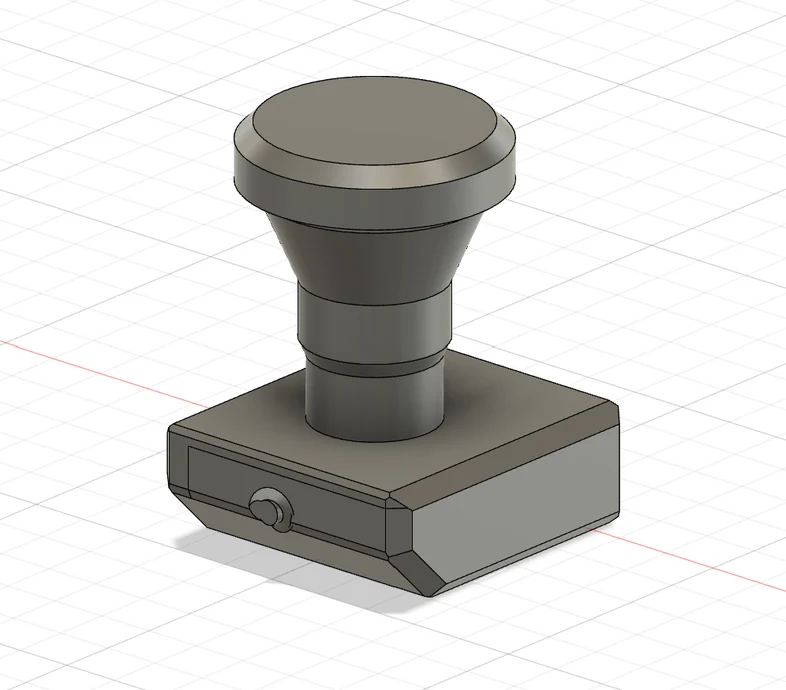

1. 3D-файлы/

В этом досье содержатся документы по 3D-моделированию проекта. Il est divisé en deux sous-dossiers:

Fusion360/: Содержит фай��ы .f3d, которые можно изменить и изменить с помощью Fusion 360.
STEP/: Содержит файлы .step, которые могут быть изменены с добавлением дополнительных логических элементов CAO и использования для создания 3D-изображения. Файлы STL для печати без ограничений, в том числе.
2. Код/

Досье с кодом/содержимым необходимых документов для программиста ESP32 и работы дистрибьютора. Принципиальная схема очень проста, но больше всего она предназначена для включения управления захватом DHT11 и подключения к Home Assistant.

3. Схема/

Le dossier Circuit/contient un fichier .png du Schéma de Câblage et un Fichier for Circuit Designer (логика концепции схем).

4. Изображения/

Досье изображений/содержание снимков экрана и фотографий завершенного проекта. Cela vous donnera idee de l'apparence Finale du Montage une fois tout Assemblé.

Инструкции

1. Сборка дистрибьюторов
Откройте 3D-части в помощь .stl или модифицируйте фишки.шаг, когда вы разработаете концепцию.

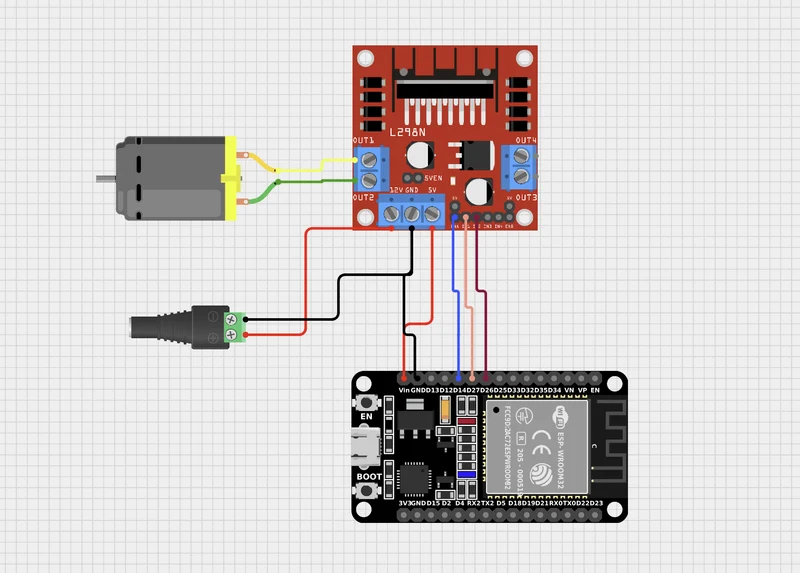

Используйте схему кабелей для соединения компонентов.
Убедитесь, что сервопривод SG90 исправен и модифицирован как независимый.
2. Программирование
Создайте код кода в вашей IDE (например, Arduino IDE).
Отправьте код на ESP32.
В настоящее время код управления двигателем через ESP32 обеспечивает возможность просмотра без плавников и распределения крючков.
Будущие события не позволяют вам подключиться к захвату DHT11 и подключить систему к Home Assistant.
3. Фьючерсы на модификации
Вы можете добавить датчик температуры и влажности (DHT11) и модификатор кода для измерения температуры и влажности (DHT11).
Модель 3D была модифицирована для включения места для хранения ESP32 и дополнительных улучшений, которые были добавлены для уменьшения количества нити накала.

Заключение

Этот проект предлагает практичное решение для создания автоматического распределителя крючков. Это модульный модуль, простой в сборке и персонализируемый. Вы можете добавить захваты и дополнительные функции, а также модификатор 3D-изображений для ответа на ваши конкретные нужды.
