Aquastop

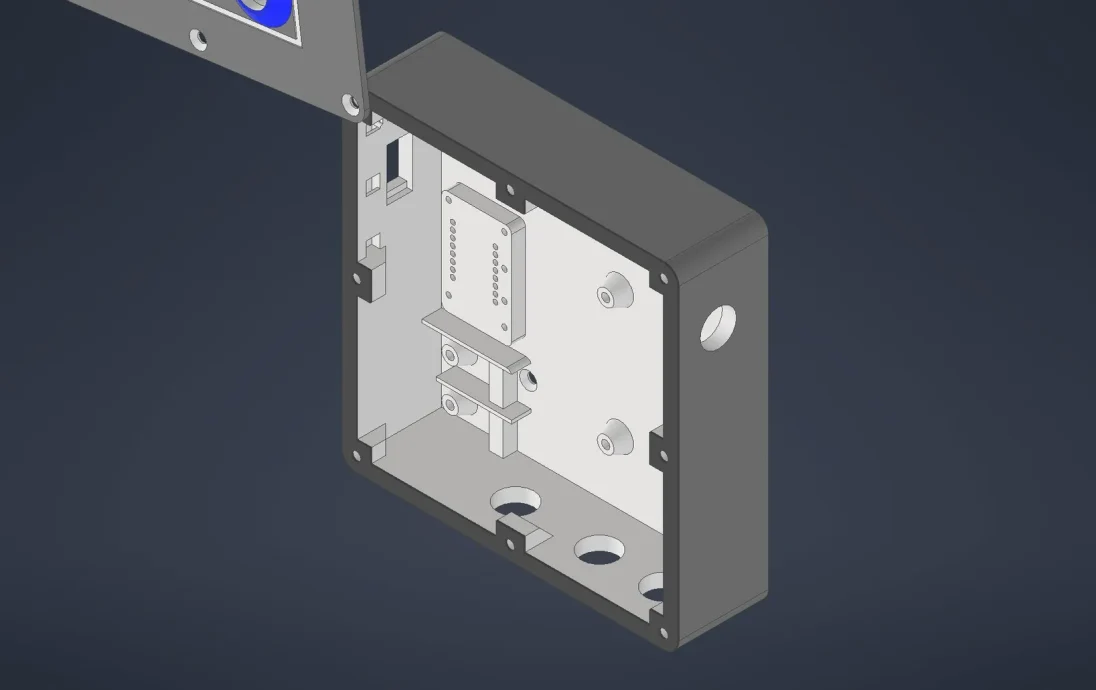

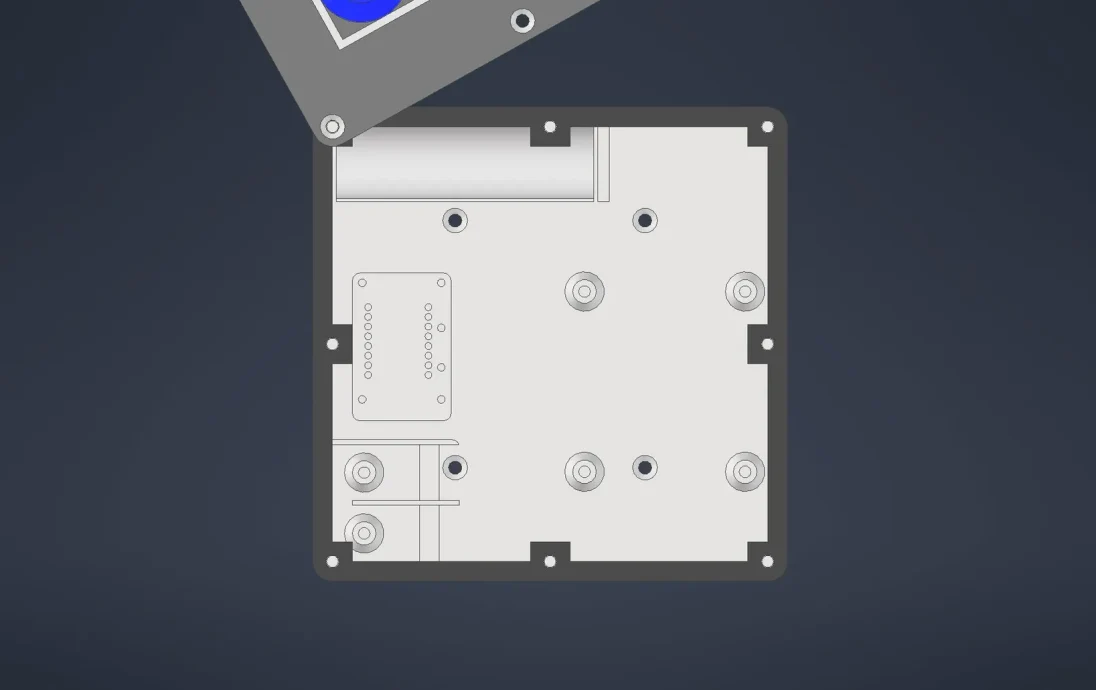

Корпус предназначен для супермини ESP32 C3 на ножках и на плате расширения.

Вы также можете использовать любую плату ESP, подходящую по форм-фактору.

Также были добавлены монтажные отверстия Wemos D1.

Отверстия для пуговиц имеют диаметр 13 мм, для ПБС-33Б. Для более длинных кнопок предусмотрены проставочные кольца.

Монтаж на DIN-рейку от @mmuellerphoto: 62,5 мм по горизонтали, 52,5 мм по вертикали.

Спецификация:

AITEWIN РОБОТ ESP32-C3 МИНИ

Плата разработки Liludin ESP32-C3

Модуль импульсного источника питания GlintDeer AC-DC

Модуль датчика напряжения

Модуль зарядки аккумулятора TZT 18650 Micro

18650 аккумулятор

Серия датчиков MH, 2 шт.

МХ‑РД x2

TZT 2-канальный релейный модуль красный

ПГ7 х4

Светодиоды 3 мм x3

пуговица 12 мм x2

переключатель 10x15
