Контроллер реле Brickmaster

Интегрированная система управления GPIO Home Assistant на базе MQTT для управления LEGO. Brickmaster RC поддерживает одно или два реле на выходе 9 В, которые подходят для управления моторами Lego или использования в качестве замены аккумуляторного ящика. Можно использовать с моей настенной вставкой Lego.

Программное обеспечение

Доступно в этом репо. Программное обеспечение достаточно зрелое, но не безошибочное и в ��азличных крайних случаях может содержать ошибки. Подробности по установке и настройке включены в репозиторий.

Другие постройки Brickmaster

Построить ввод-вывод
5В 9В
Кирпичный мастер М 9в 6 2
Кирпичный мастер XL 9в 8 8
Brickmaster LD 5 В (USB) 4 0
Кирпичный мастер RC 9v 0 1-2
Кирпичный мастер CV-64 9в 10 1

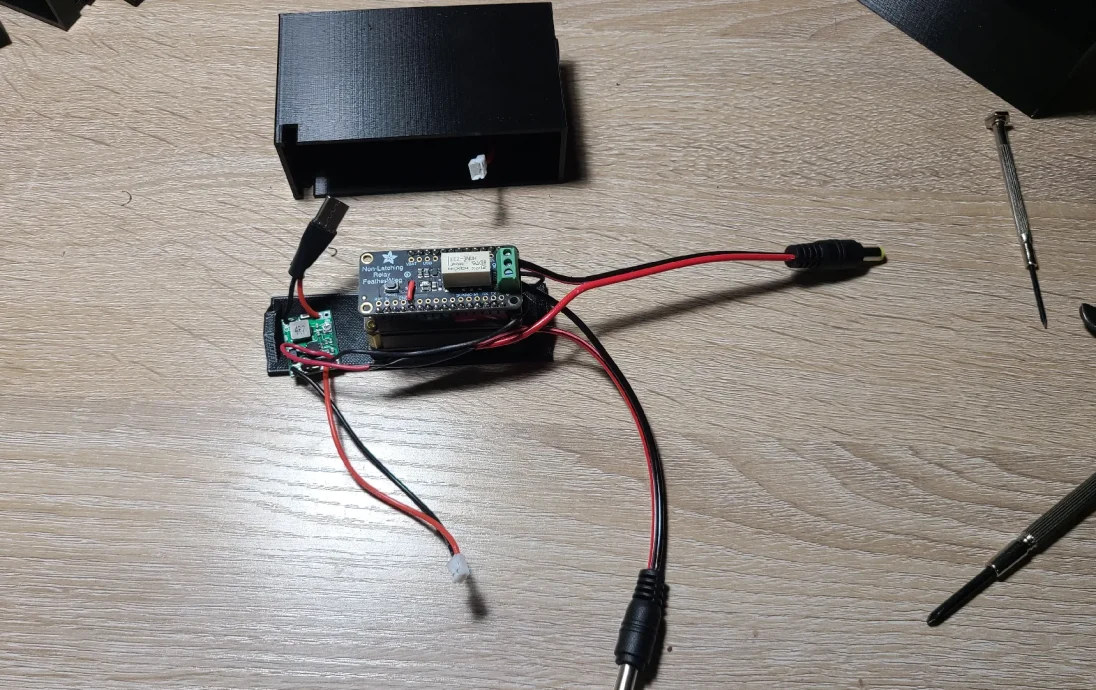

Строительство дома Brickmaster RC

Мини-футляр для системы управления Brickmaster Хотя он предназначен для управления Lego, его можно использовать в качестве реле общего назначения.

Принимает 9 В и обеспечивает выход 9 В. Я использую его для управления маяком Lego, используя вставку из батарейного отсека, а также табличку «В эфире» на моей двери. Feather питается от напряжения 9 В с помощью понижающего преобразователя, понижающего его до 5 В.

В комплект входят две крышки, в зависимости от того, хотите ли вы использовать одно или два реле FeatherWings. Для более чем двух релейных выходов вы можете попробовать BrickMaster 16XL или собрать другую конфигурацию.

Вы также можете поискать другие конфигурации Brickmaster.

Крепление для книжного шкафа позволяет прикрепить контроллер к моему книжному шкафу. который я включил, потому что он может быть полезен другим.

Программное обеспечение

Доступно в этом репо.

Он относительно надежен, но может иметь сбои, поэтому не ждите, что он будет полностью готов к производству. Определенно НЕ используйте для чего-либо, связанного с безопасностью.

Компоненты
Adafruit ESP32 Перо v2
Мини-реле без фиксации Adafruit FeatherWing (1 или 2!)
Понижающий преобразователь постоянного тока в постоянный
Разъем питания постоянного тока 5,5 x 2,1
Разъемы USB-C
Кабель питания постоянного тока «папа» 5,5 x 2,1
Аппаратное обеспечение
4 винта 3х4 мм.
2 шестигранные гайки диаметром 3 мм.
2 квадратные гайки диаметром 3 мм.
Сборка

Инструкции по сборке пока нет.
