Крепление для камеры Voron Trident Raspberry Pi

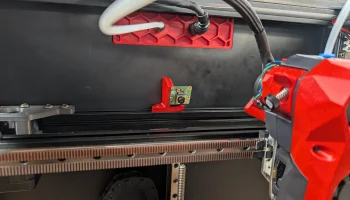

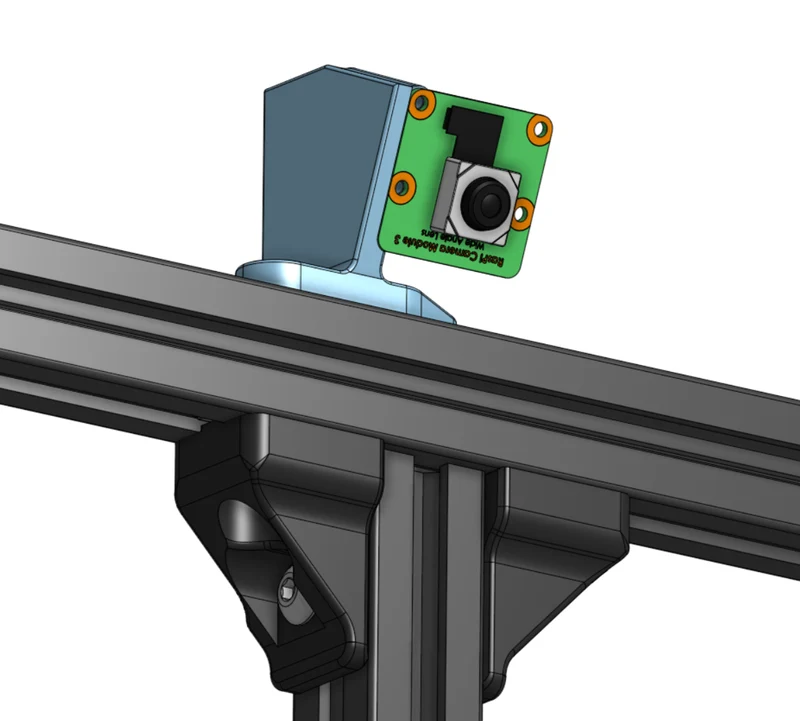

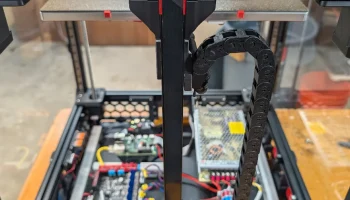

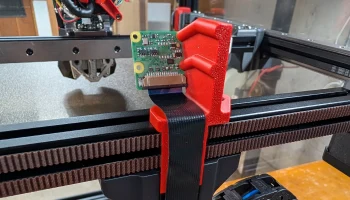

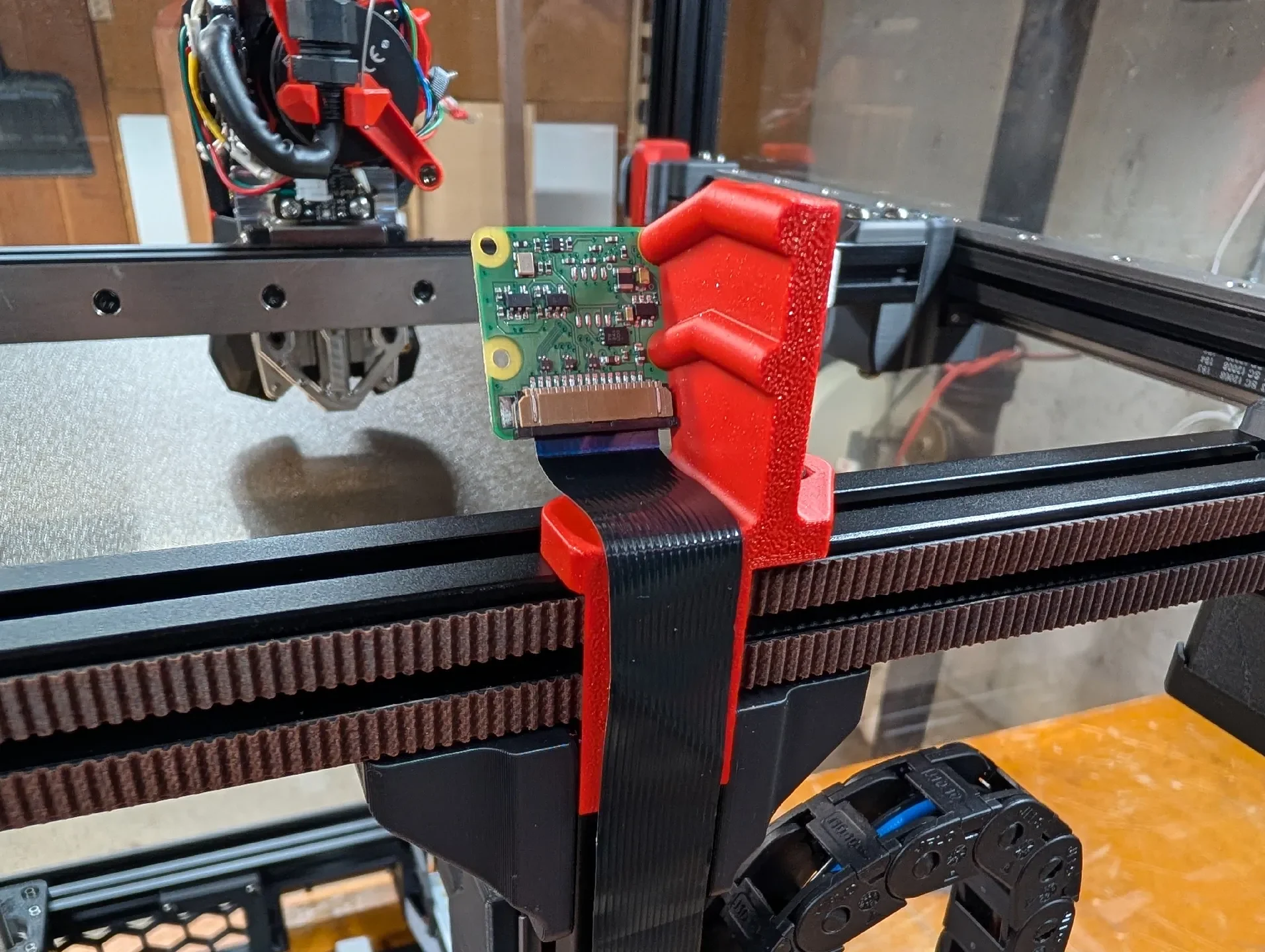

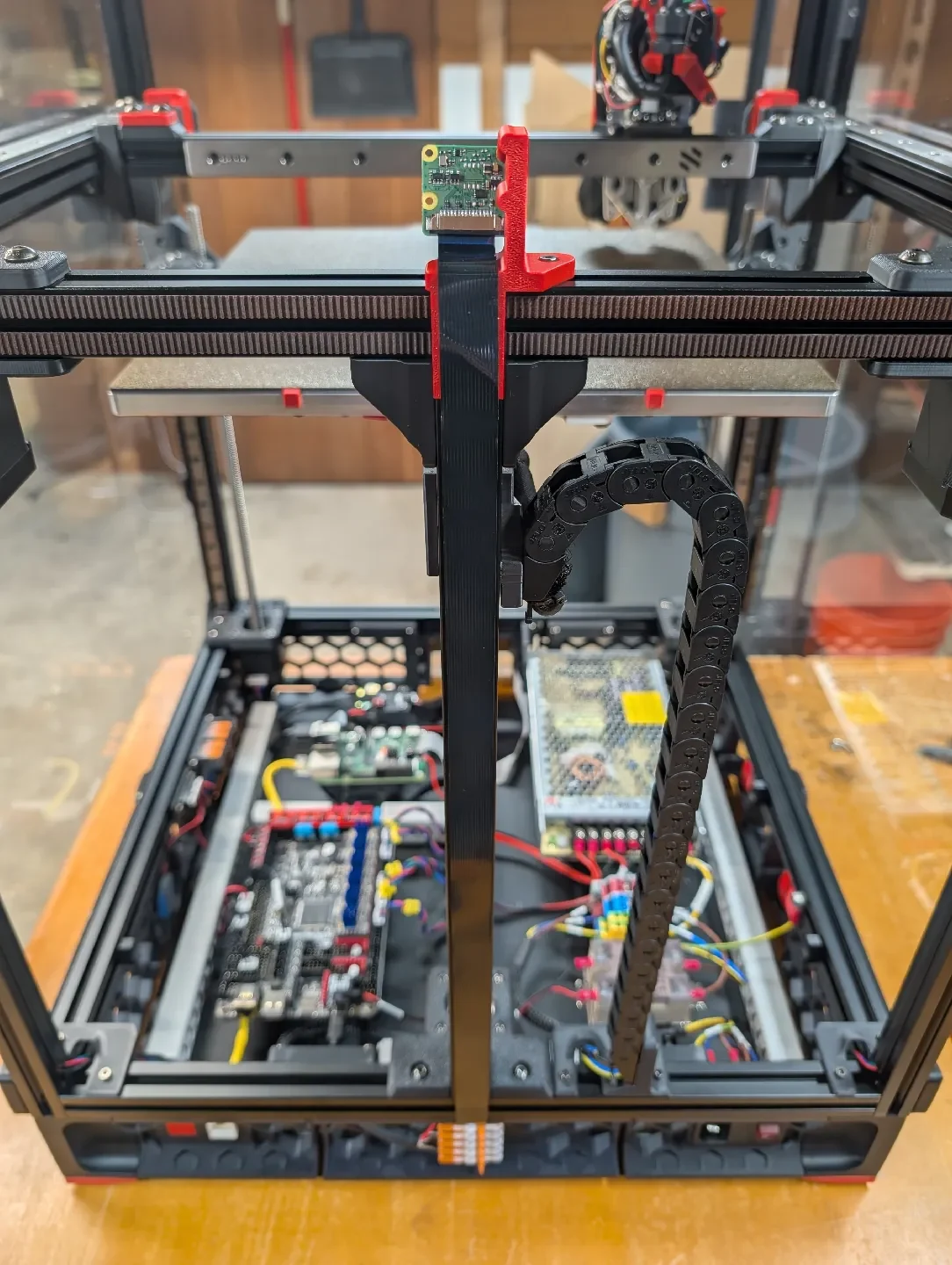

Я сделал эту часть, потому что изо всех сил пытался найти маленькое крепление для камеры Pi, которое бы четко решало проблему прокладки ленточного кабеля. Благодаря этому креплению камера имеет хороший обзор принтера и защищает ленточный кабель от всего, что может его повредить. Вероятно, вам придется снять заднюю панель, чтобы установить эту деталь и проложить ленточный кабель. Посмотрите мой ремикс задней центральной юбки Trident, чтобы проложить ленточный кабель в отсек ��лектроники.
Необходимое оборудование:
2 самореза M2x10
1x M3x6 BHCS/SHCS
1x Т-образная гайка M3 или молотковая гайка
Наслаждайтесь! Пожалуйста, оставьте комментарий/сделайте комментарий, если вы в конечном итоге воспользуетесь этой частью! Отправьте мне сообщение, если у вас есть вопросы.

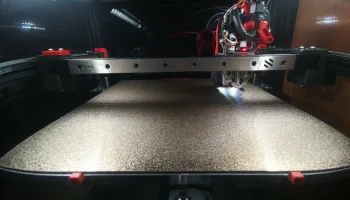

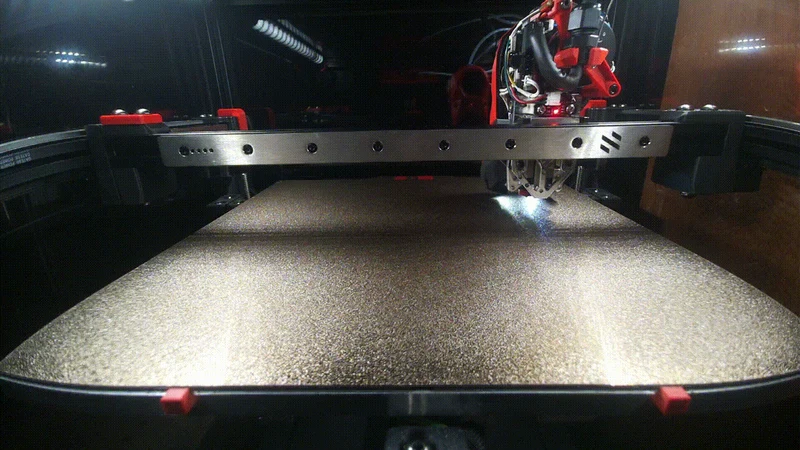

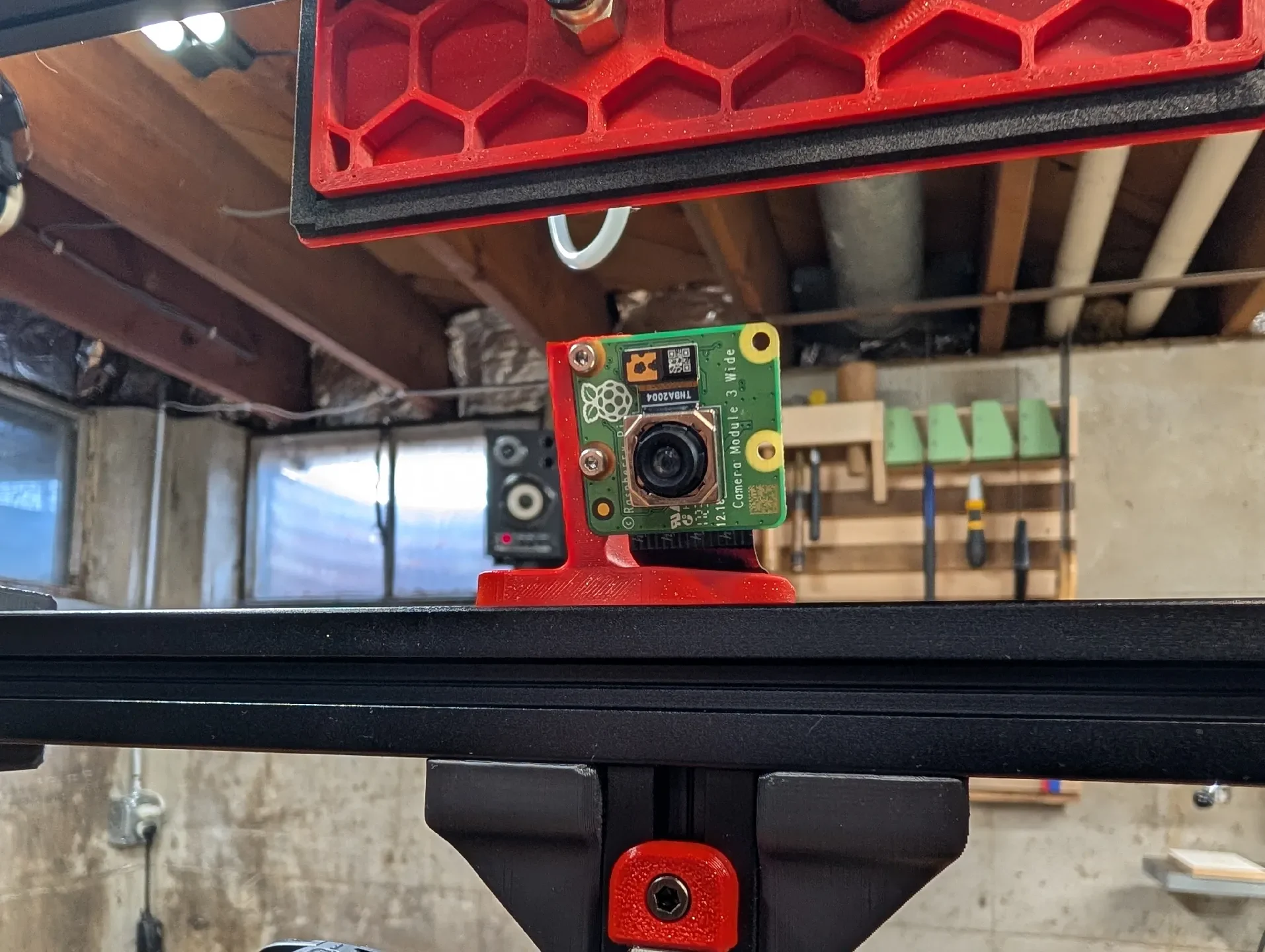

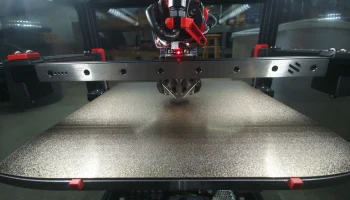

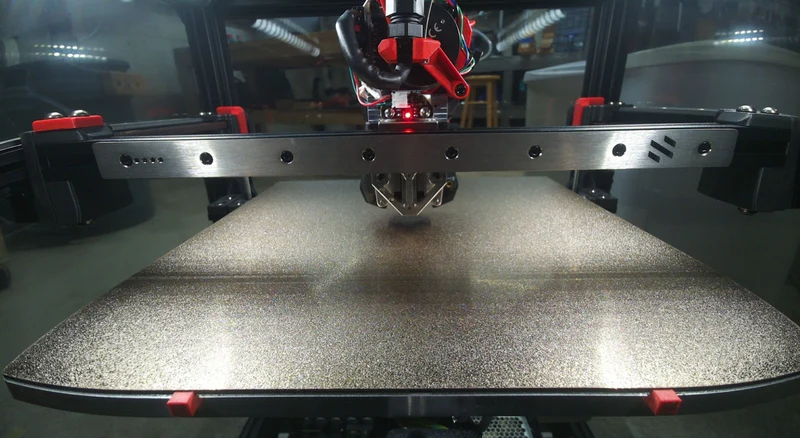

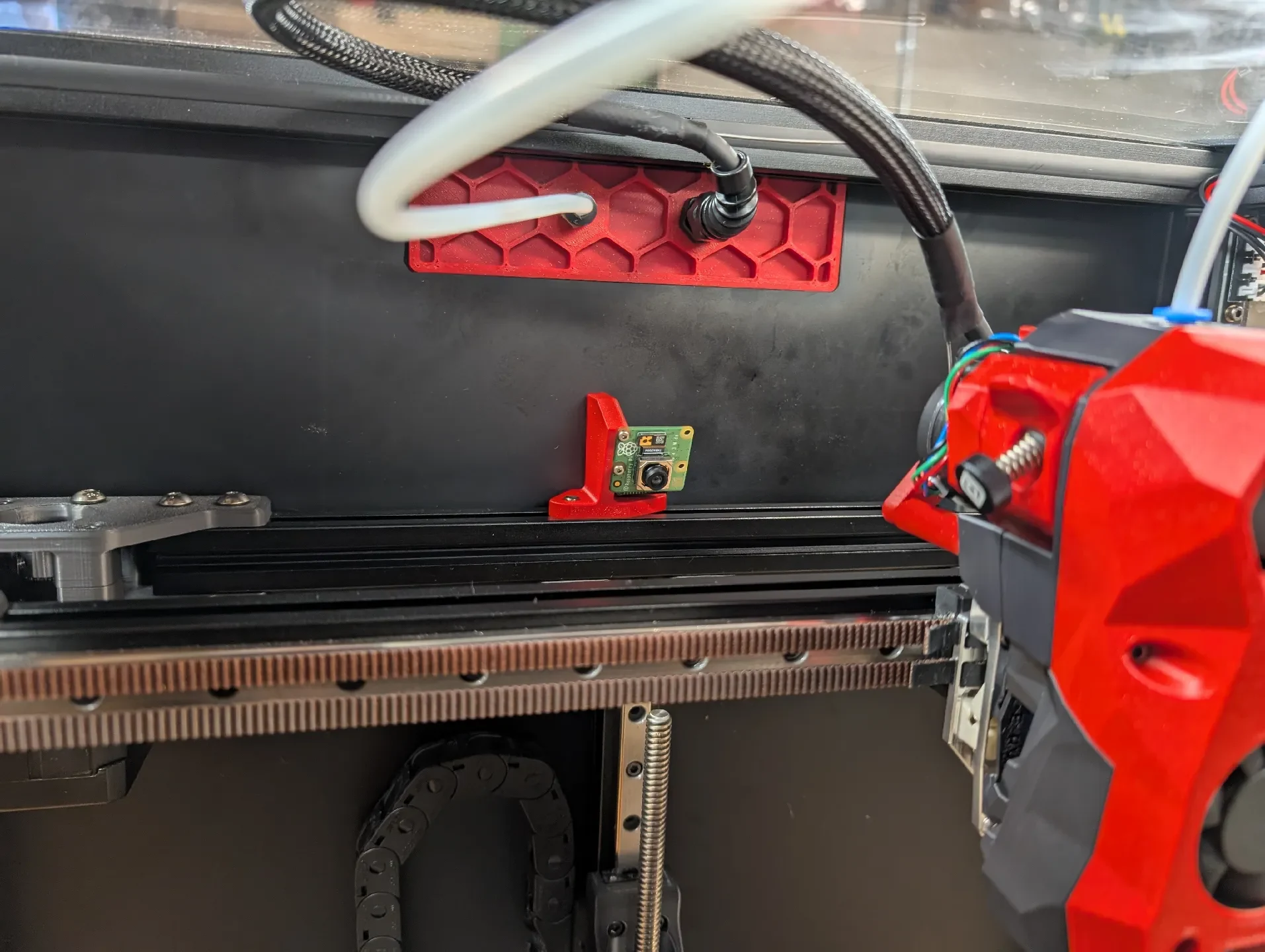

ПРИМЕЧАНИЕ. Я проверил это только на своем принтере (Trident 300) и подтвердил, что модуль камеры Pi 3 Wide обеспечивает хороший обзор 99% рабочей пластины. Кроме того, моя печатающая головка (Stealthburner с Galileo 2 и шлангокабелем) не контактирует с камерой, но приближается к ней (X-центр, Y-минимум). Я не могу гарантировать, что это подойдет для вашей установки, но если вам нужно небольшое изменение, отправьте мне сообщение, и я смогу вам помочь.
Редактировать 25.01.2025: Увеличено расстояние между краем Pi Cam и краем зенковки в детали, поскольку я не мог точно отрегулировать вращение камеры. Имея больше места, можно будет ослабить один из винтов, отрегулировать и снова затянуть.

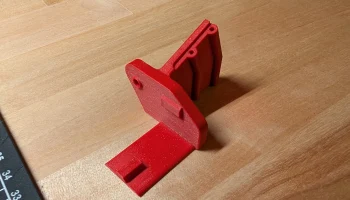

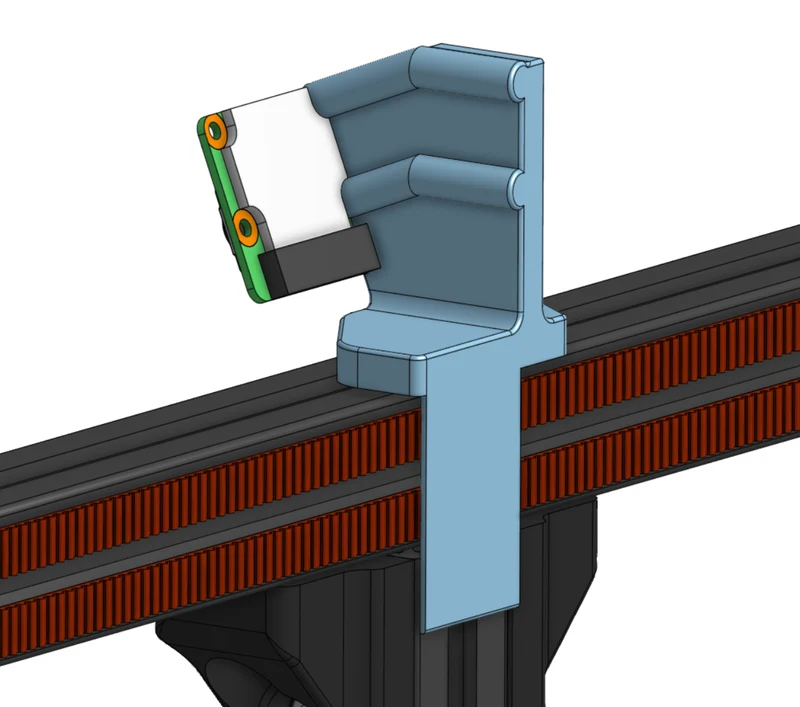

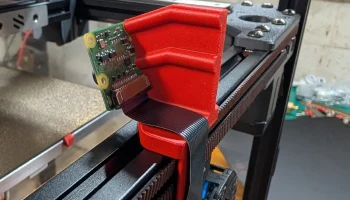

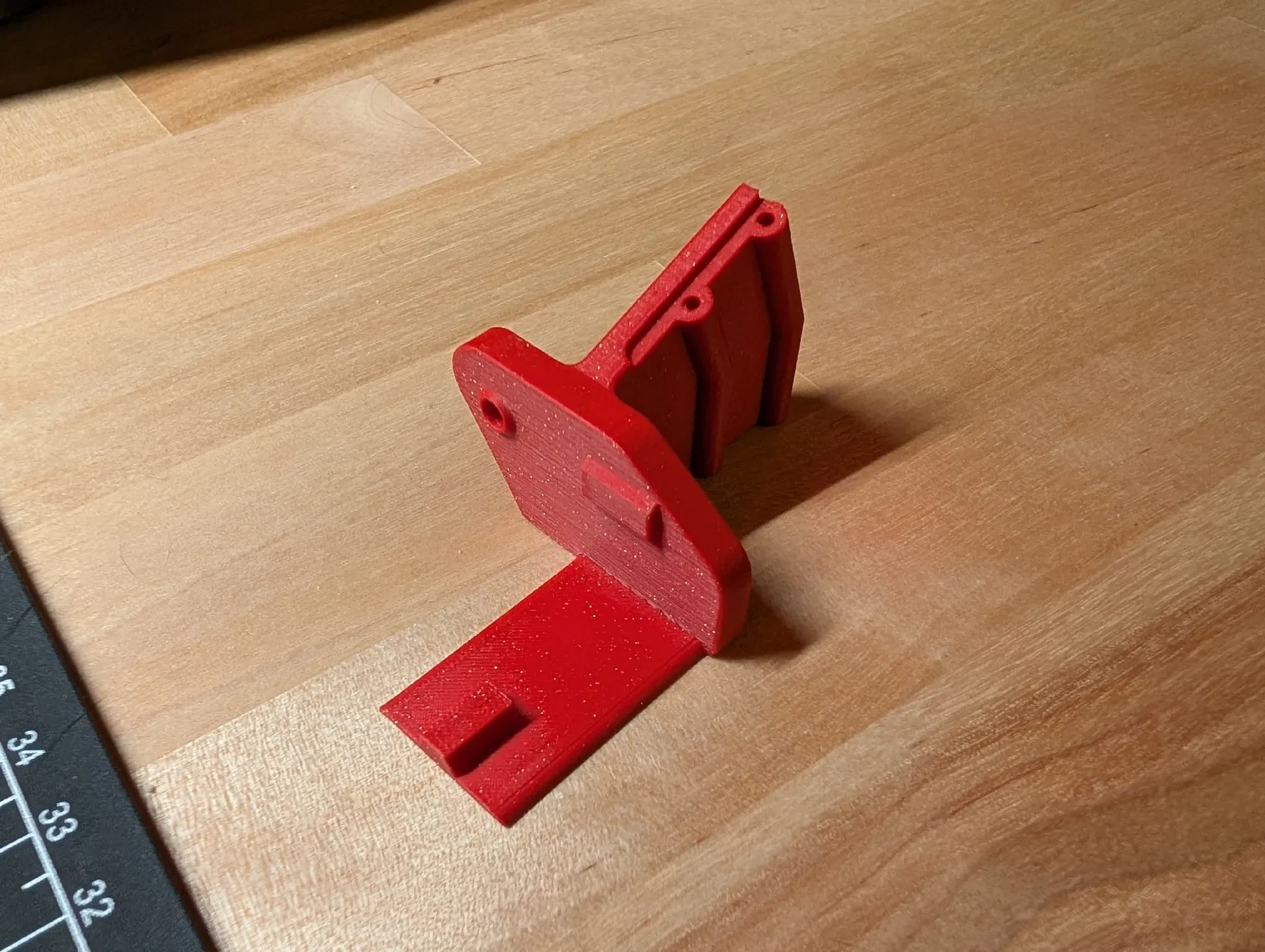

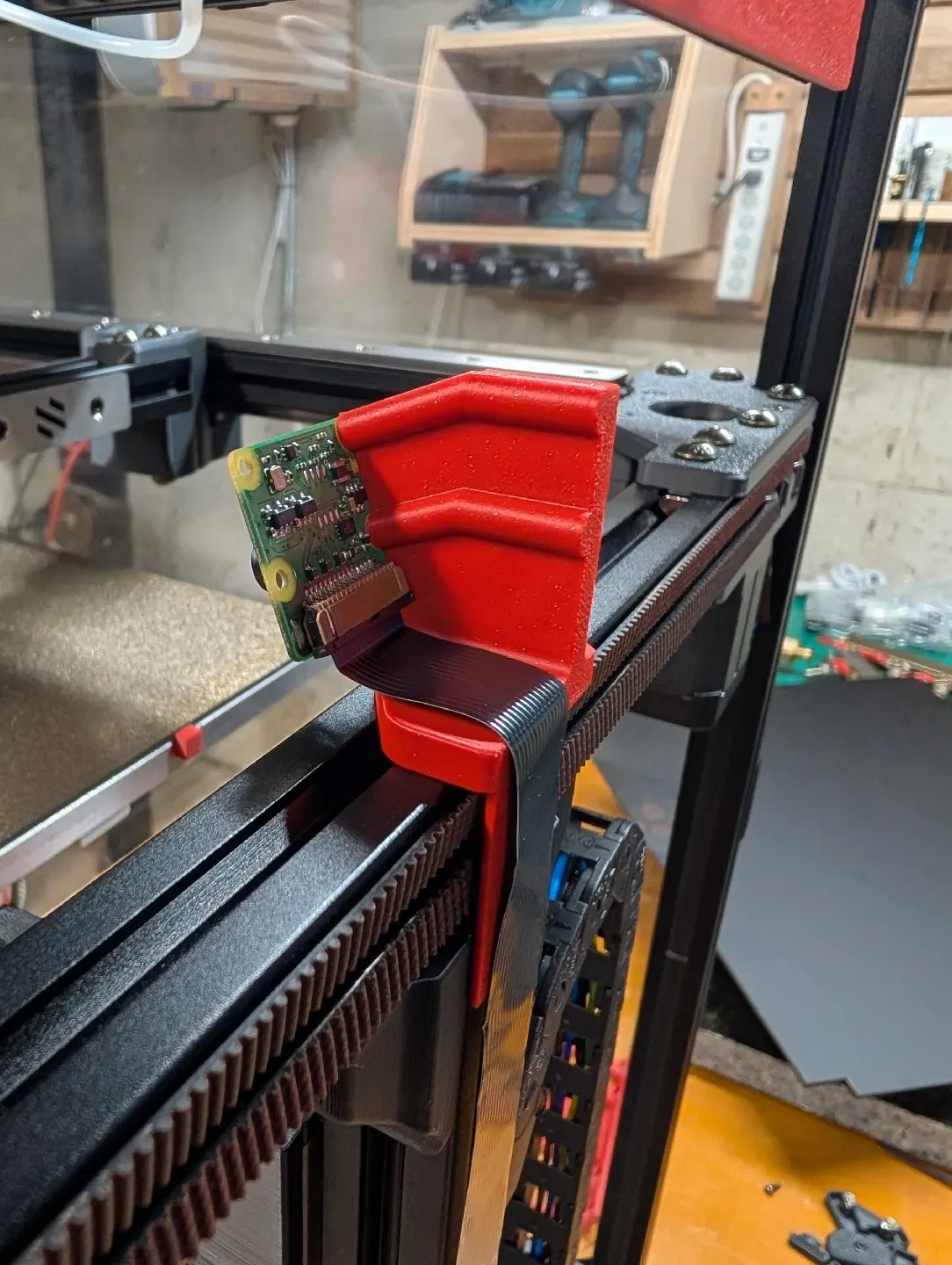

Редактирование 2025.02.17: Добавлена «более прочная» версия, которая поддерживает камеру Pi с обеих сторон и крепится к экструзии 2020 года в двух местах. Сейчас я использую эту ��ерсию, но, оглядываясь назад, я понимаю, что она действительно не добавляет ничего такого, чего не делает стандартная версия.
