Дверной звонок ESP32 + TP4056 + mxswitch + 18650

Дверной звонок, который я использую с Home-Assistant. Дома:

Плата ESP32-c6-supermini (например с aliexpress)

Плата защиты/зарядки аккумулятора на базе TP4056

Батарея 18650 с держателем для батареи.

Переключатель в стиле Cherry MX в виде кнопки

Резистор 5 кОм для подключения переключателя к выводу GPIO платы ESP32.

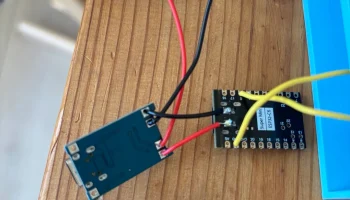

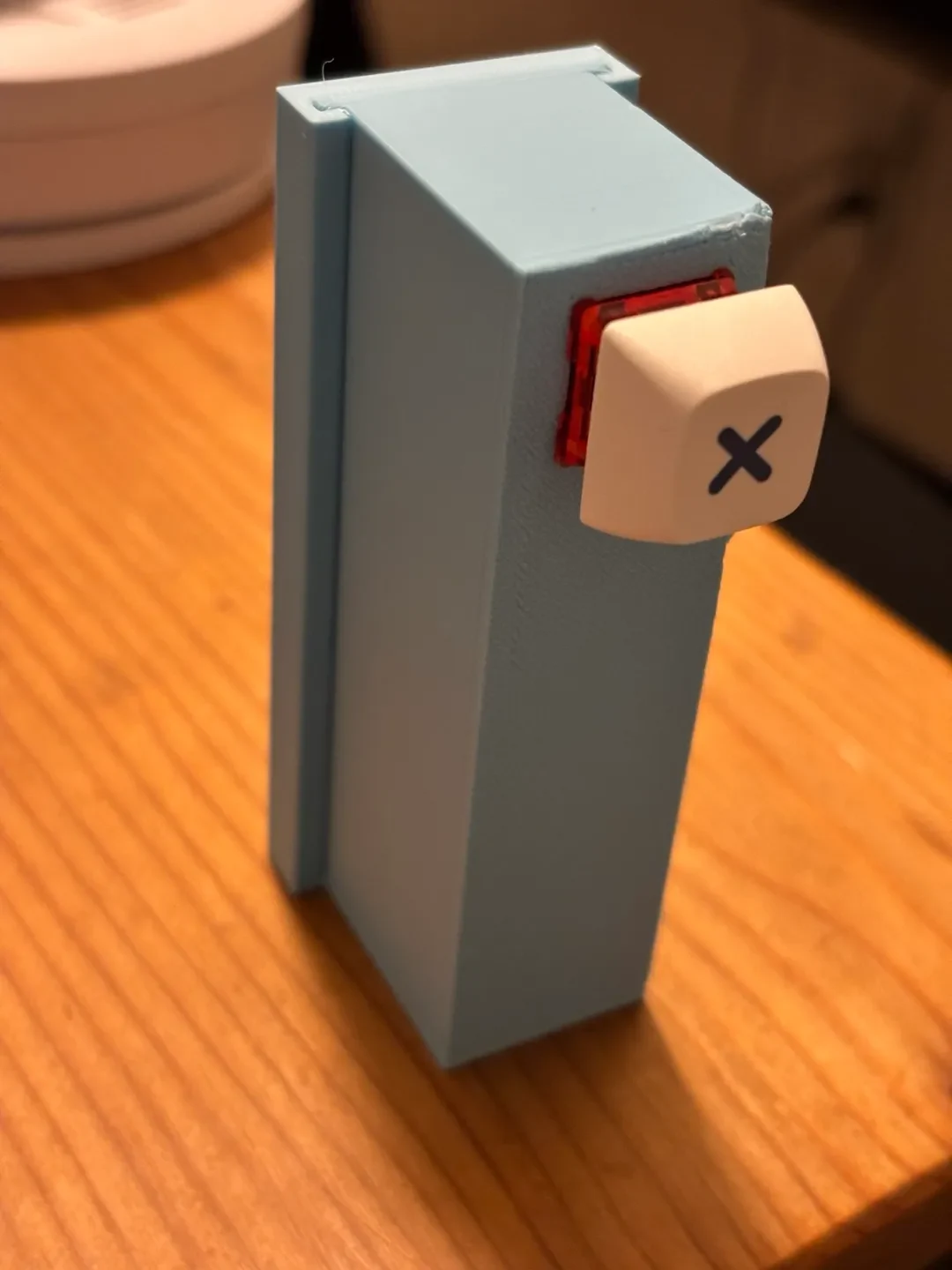

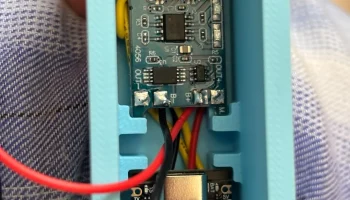

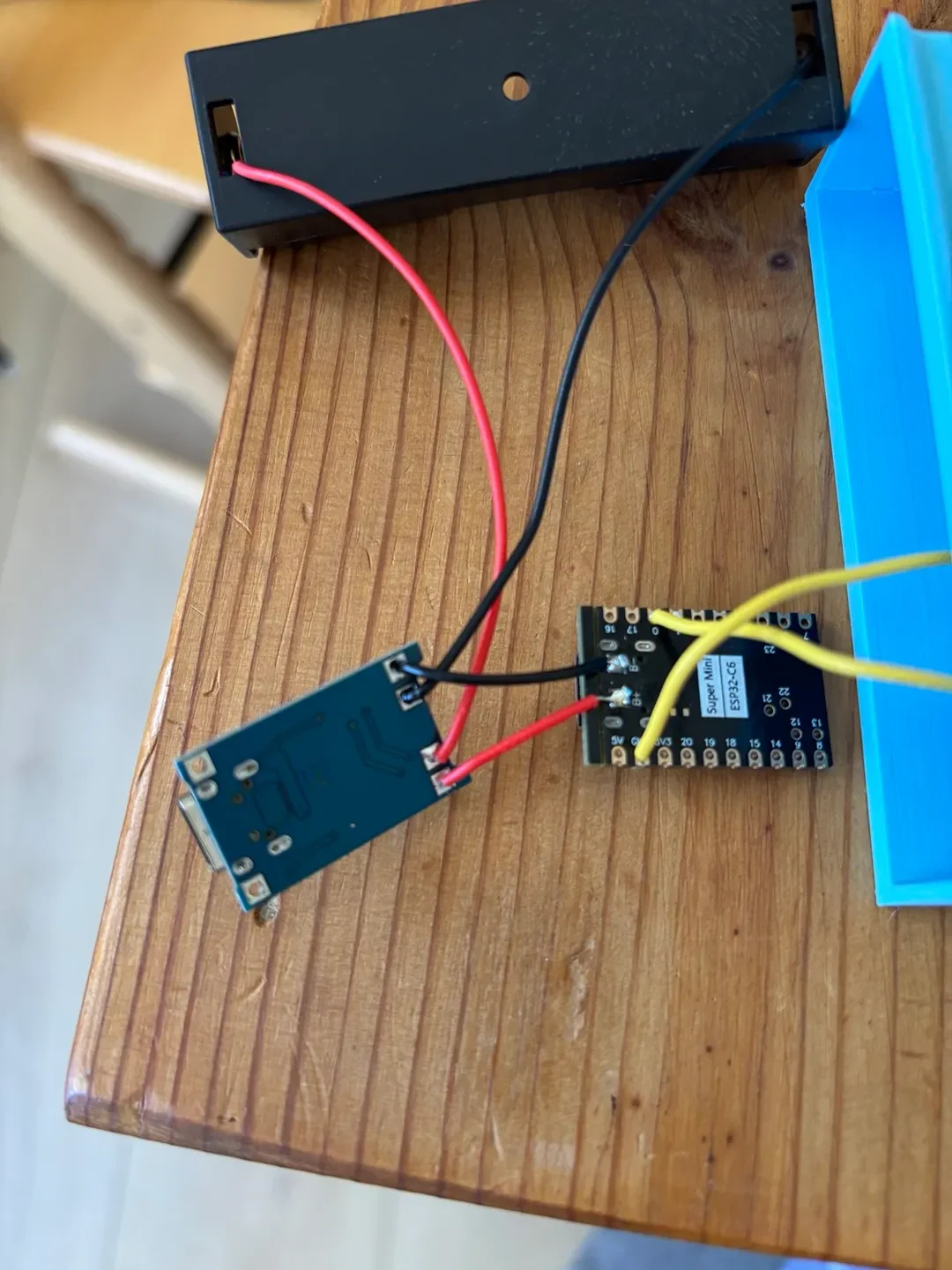

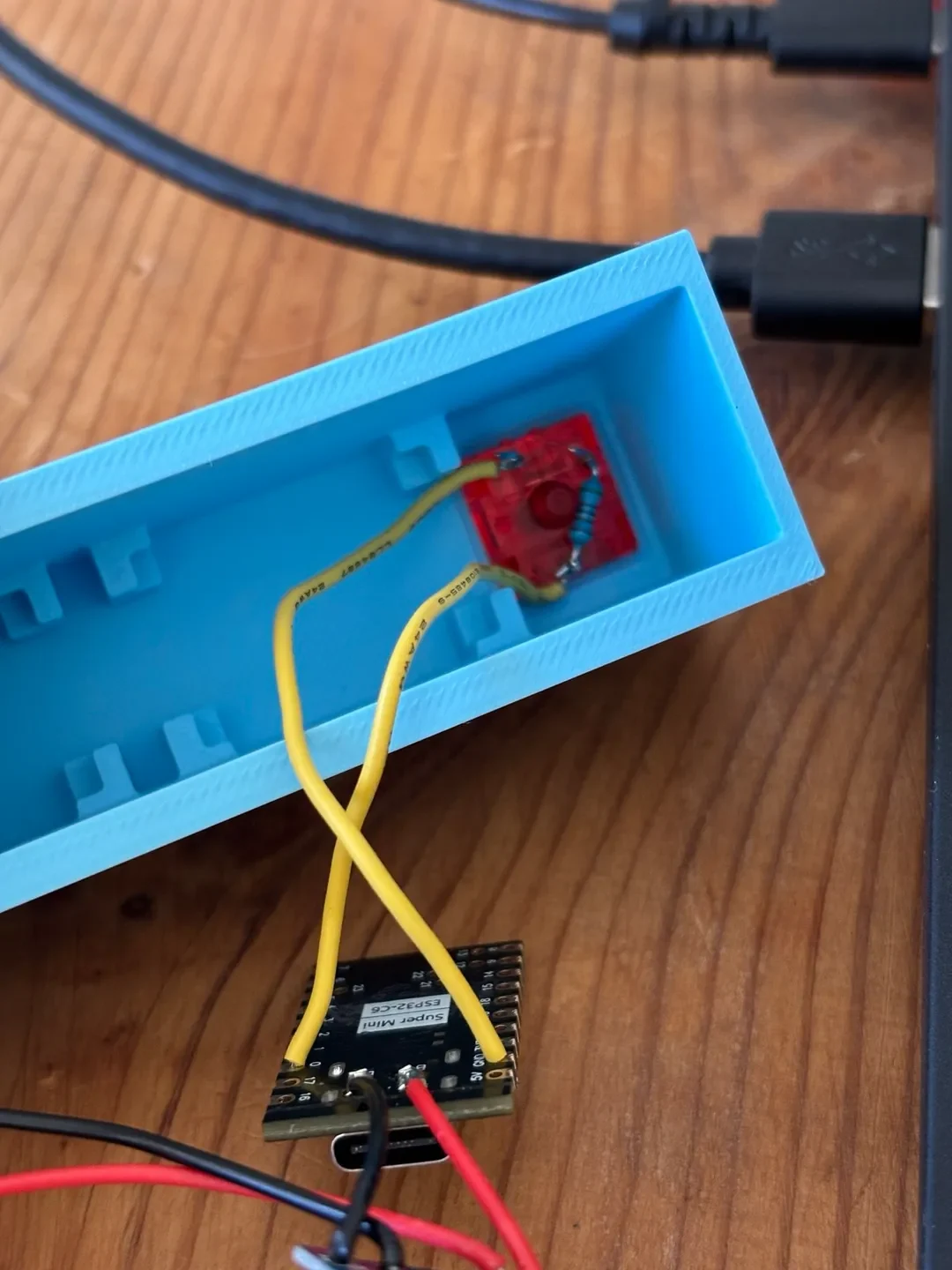

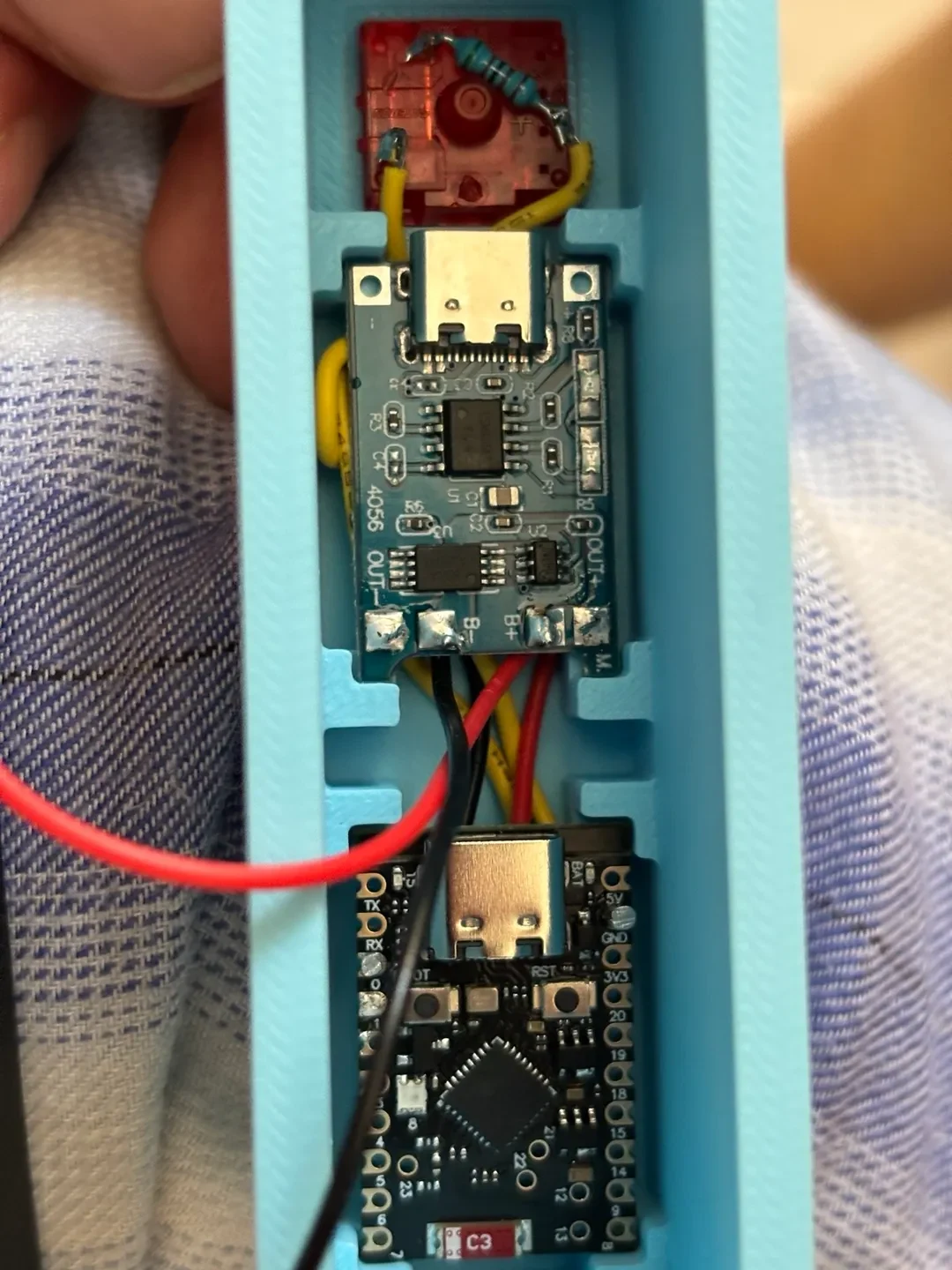

Посмотрите на фото, как я соединяю детали. Заднюю часть можно прикрепить к стене, а основной корпус при желании можно вставить и закрепить винтом М3 внизу. Я рекомендую несколько раз вдвигать и выдвигать детали, чтобы работа стала более плавной. В зависимости от того, как вы запрограммируете ESP32, батарея для простого дверного звонка может работать примерно до 3 месяцев. Зависит от того, что вы с этим дела��те :)

Пожалуйста, дайте мне знать, как вы его используете, если используете!
