Корпус солнечной панели IoT

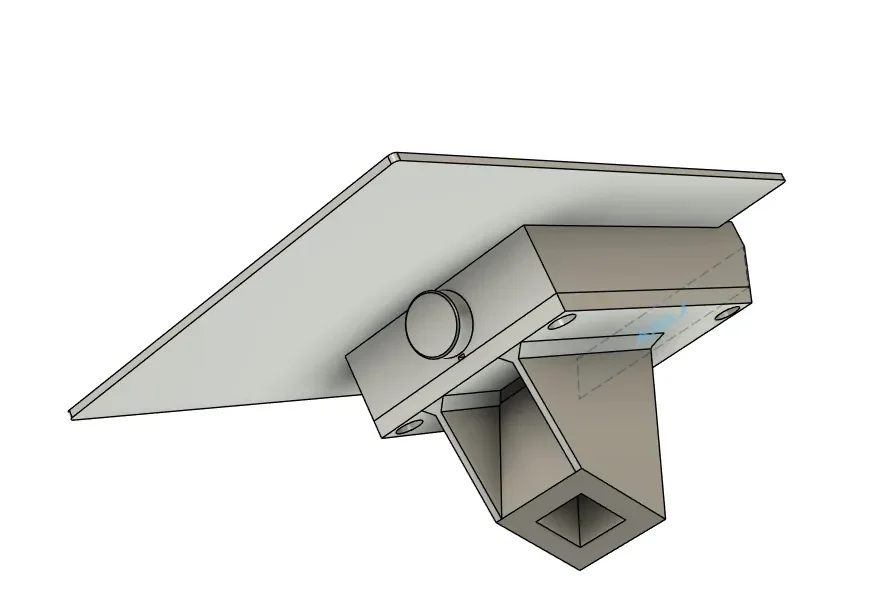

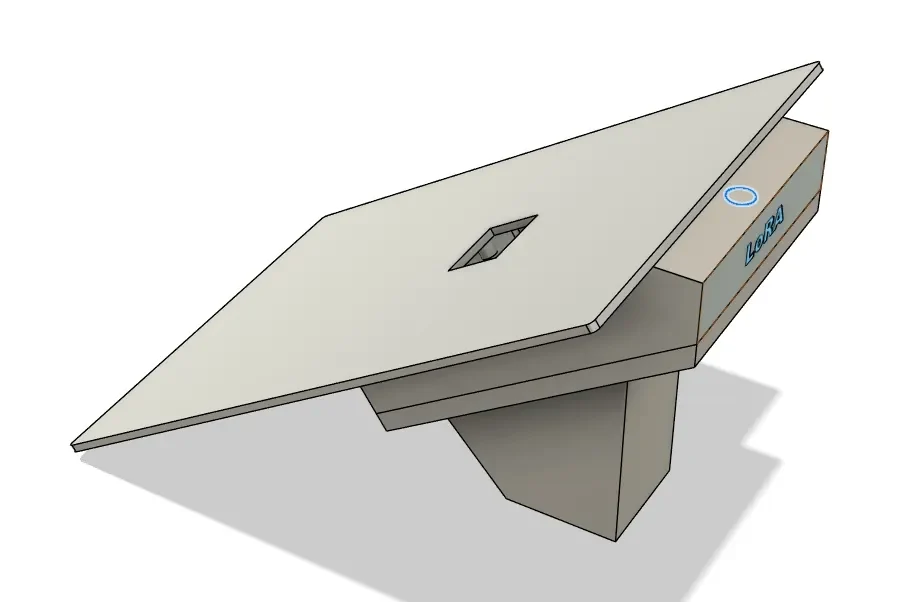

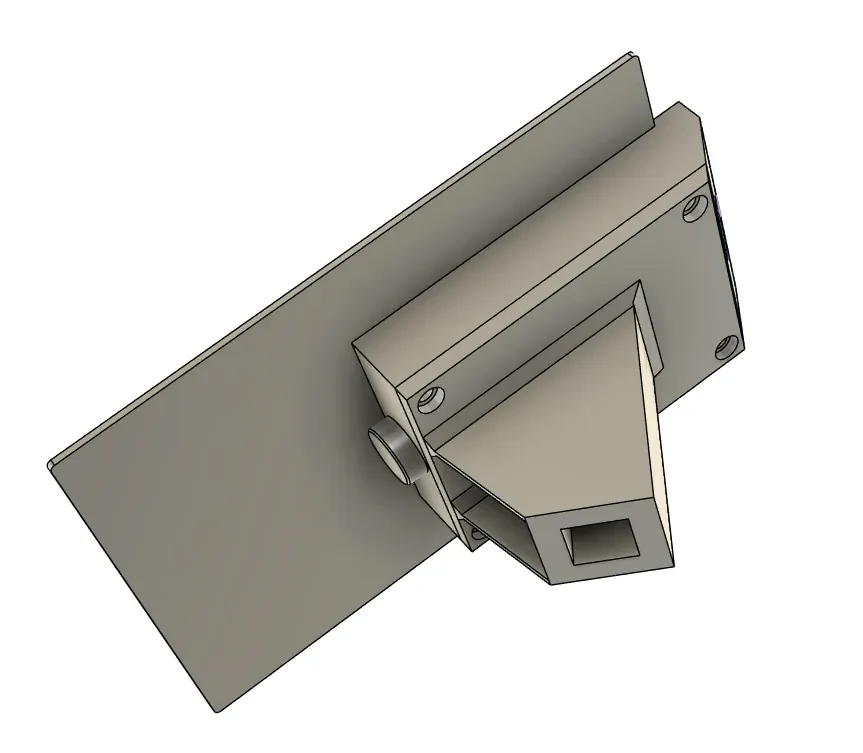

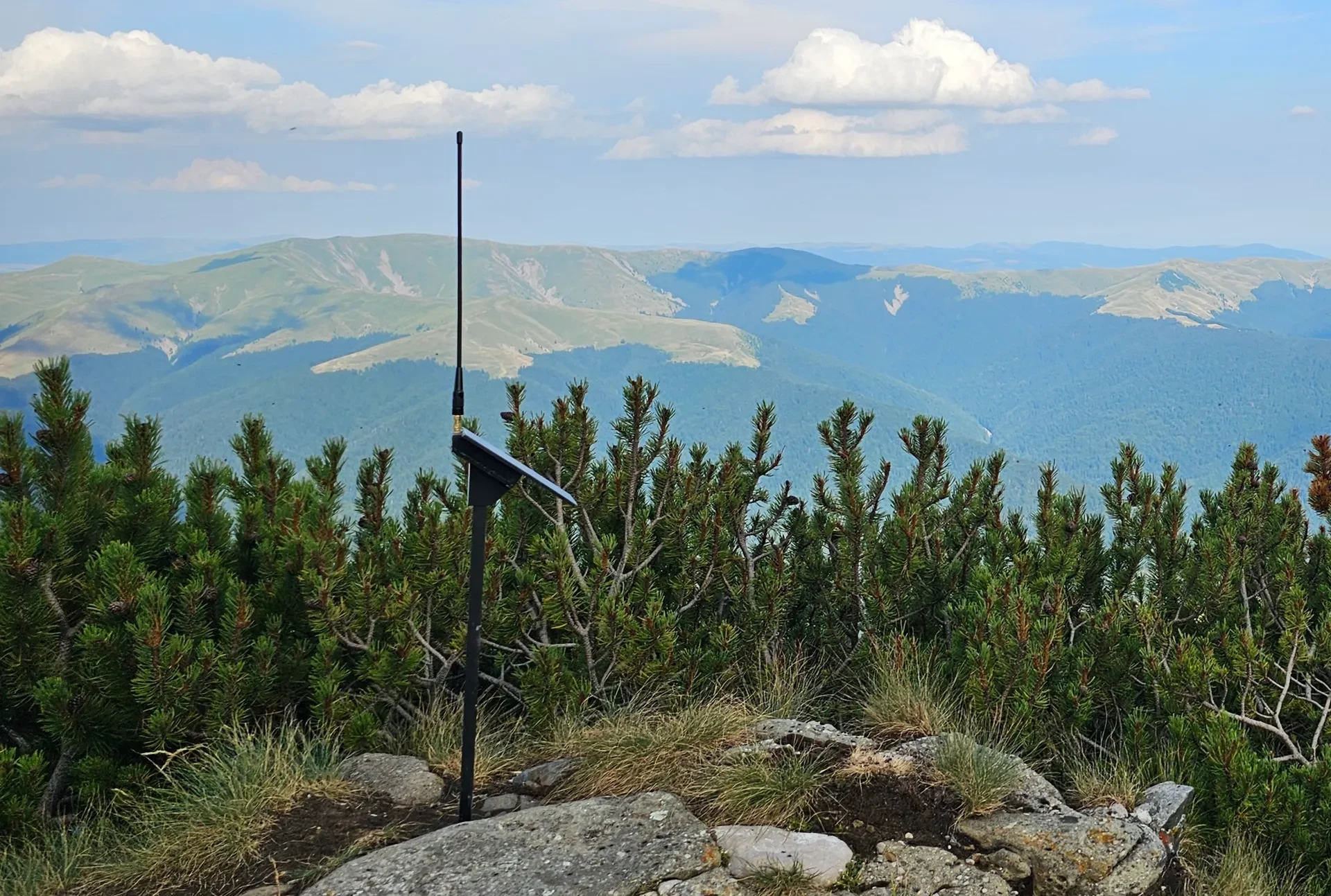

Простая коробка, в которой находится небольшая солнечная панель видеонаблюдения. Имеет разъем SMA для антенны и предназначен для установки на квадратную трубу, трубу или деревянный столб размером 15x15 мм, вбитый в землю.

В комплект входит источник Fusion360, это беспорядок, но он есть, если вам нужна другая солнечная панель или стойка.

Рекомендуемая солнечная панель: https://www.aliexpress.com/item/1005008564961293.html или измените исходный файл на любую имеющуюся у вас панель. Обязательно измените расположение отверстия, оно отличается от одной модели к другой.

Для приклеивания я использовал резиновый клей, вы можете использовать санитарный силикон или что-то еще, что вам нравится.

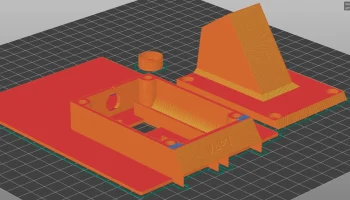

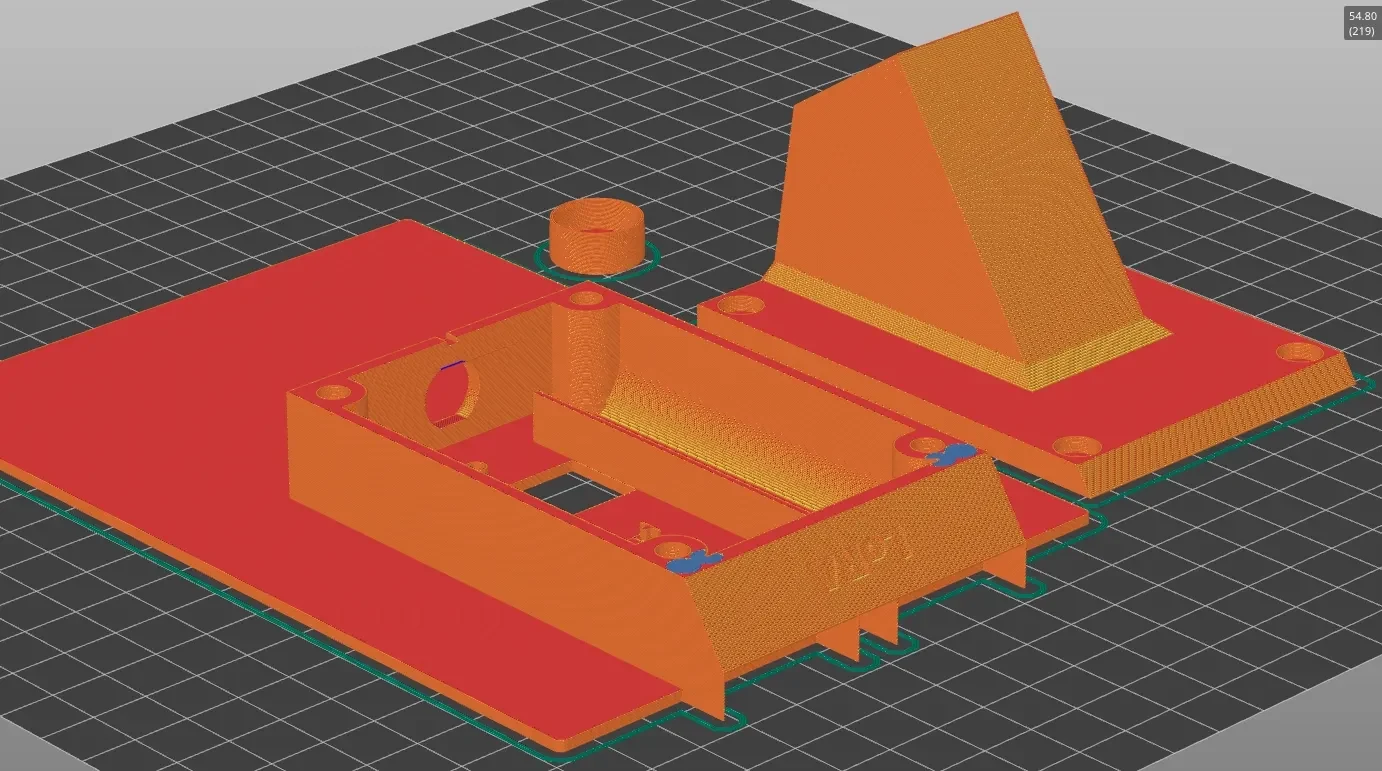

Распечатанные инструкции: без подставок, ориентируйтесь на изображении. имеются встроенные опоры для выступа вокруг антенны. После завершения печати вам придетс�� проткнуть отверстие антенны, ширина всего 1 слой, так что это должно быть легко.

Спецификация материалов:

1шт. Солнечная панель (продается как «Солнечная панель для видеонаблюдения 10 Вт, 5 В», белый корпус, оригинальные размеры 168,7x116 мм)
4шт. Вставки для термофиксации с резьбой М4
1шт. разъем SMA
1шт. 12-миллиметровый ключевой переключатель (или кнопка, возможно, вам придется ее немного высверлить)
1шт. металлический кол (я использовал алюминиевую трубу диаметром 15 мм, обрезанную под углом 45 градусов, чтобы войти в землю)
