LoRaMeshNodes - ССНвД
Источник:

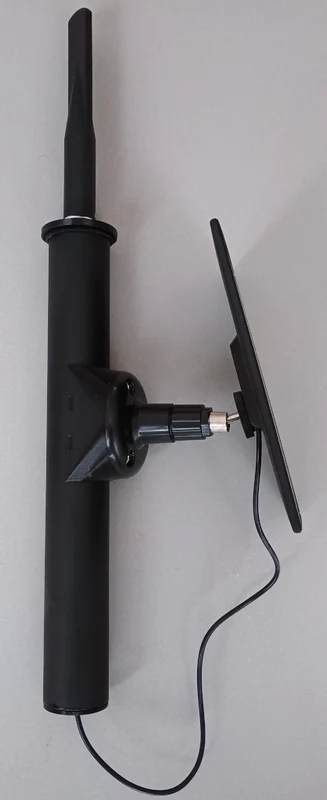

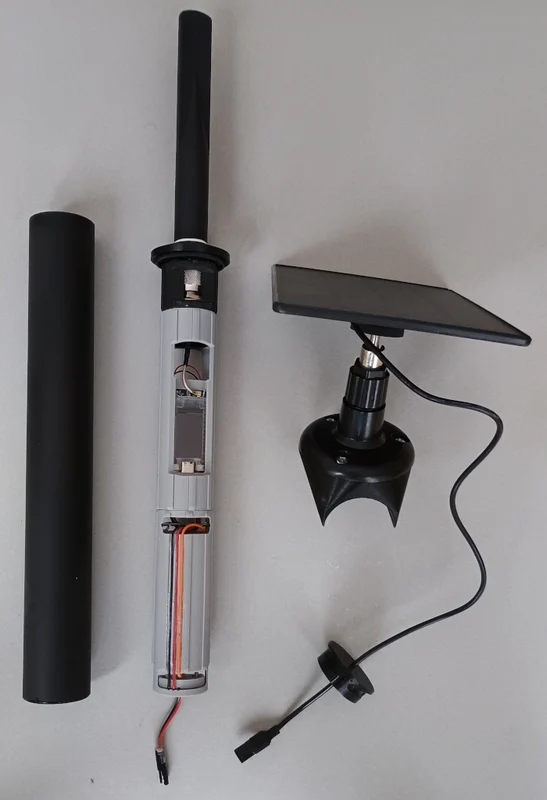

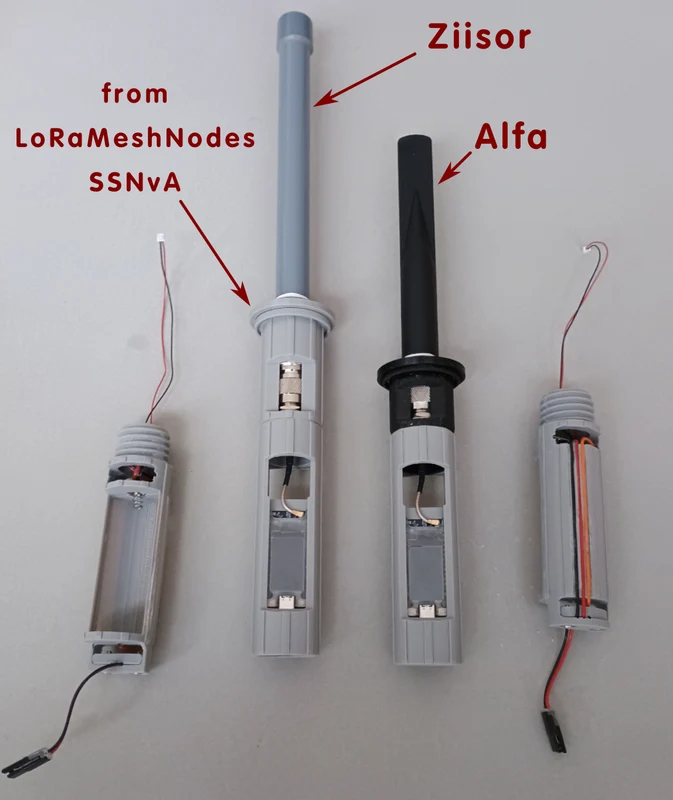

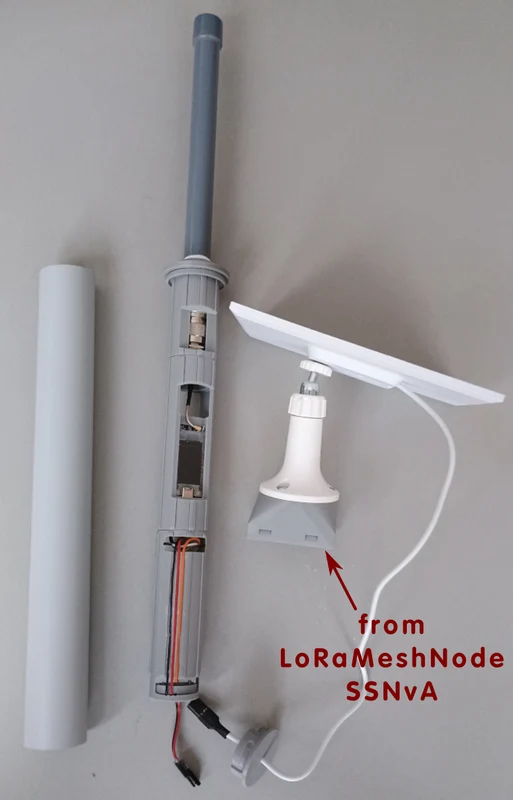

Это еще один стационарный узел солнечной сети LoRa, который будет использоваться в качестве ретранслятора MeshCore. Он немного компактнее SSNvA и оснащен креплением для антенны Alfa. Крепления для антенны и солнечной панели можно заменить на крепления от SSNvA.
Необходимые компоненты
Хелтек Т114
Антенна с N-разъемом (например, Alfa 868 МГц)
Солнечное зарядное устройство SDBK03TA MPPT для аккумуляторов LiFePo4
Плата защиты BMS для аккумуляторов LiFePo4
LiFePo4 32700 аккумулятор 3,2 В
Контакты аккумулятора
Водостойкие разъемы
Подробная спецификация с инструкциями по сборке доступна на GitHub.
Исходные файлы также доступны на GitHub.
