Панель SoShine 6W и крепление к корпусу с использованием ..

Модульная система для монтажа солнечной панели SoShine 6 Вт, 5 В, корпусов и других элементов с использованием напечатанных на 3D-принтере деталей (из ASA, ABS или другой нити накаливания для наружного применения) и кабелепровода EMT, который можно найти в местном хозяйственном магазине.

Это активный проект, поэтому по мере продвижения будут вноситься изменения и дополнительные детали.

Печатные части:

ЕМТ вилка
Заткните конец кабелепровода ЕМТ диаметром ¾ дюйма, чтобы туда не попала всячина и не порезалась.
Локоть ЕМТ (может быть, распечатать немного проще)
Используйте это, чтобы соединить две части кабелепровода ЕМТ перпендикулярно.
Используйте хомуты, чтобы затянуть их.
ЕМТ Локоть 2
Имеет центрирующее отверстие для стержня, позволяющего совмещать другие детали.

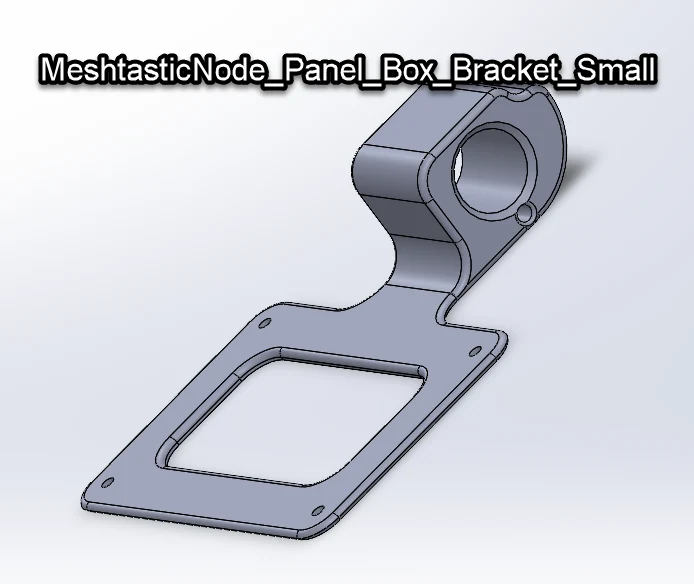

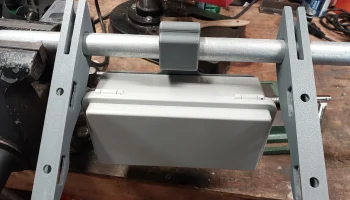

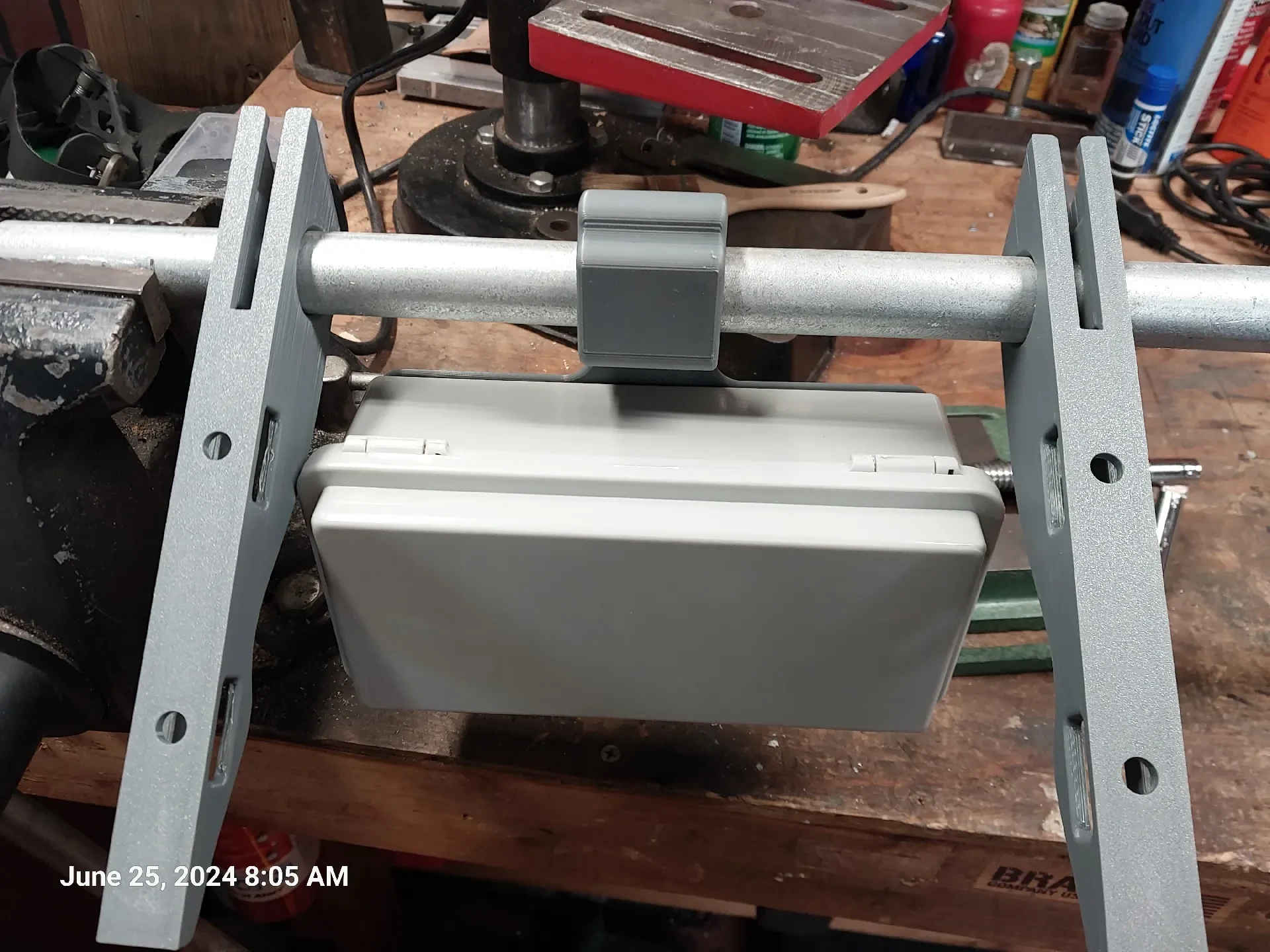

MeshtasticNode_Panel_Box_Bracket_Small
Крепит обычно используемый корпус к кабелепроводу ЕМТ. Это для коробки меньшего размера (5,9 x 3,9 x 2,8 дюйма).

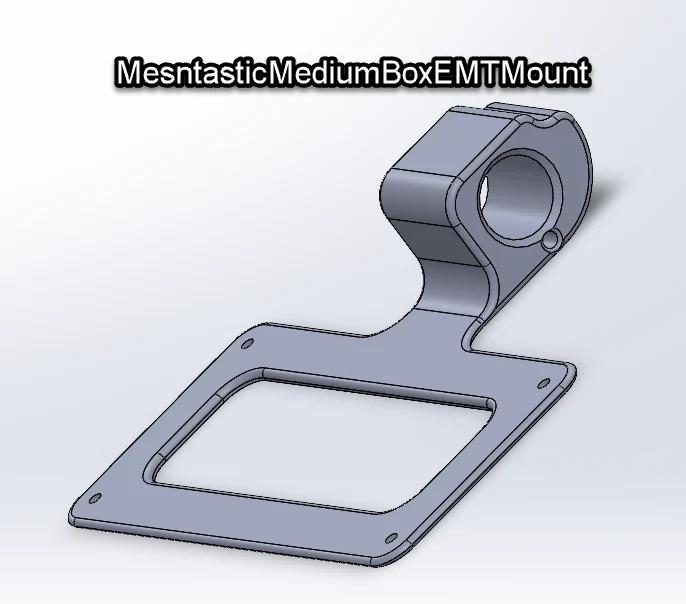

MeshtasticMediumBoxEMTMount
Крепит обычно используемый корпус к кабелепроводу ЕМТ. Это для коробки среднего размера (7,9 x 3,9 x 2,7 дюйма).
Сетка7ммIDКрепежШайба
Это шайба, которую можно использовать при креплении солнечной панели к раскосам.

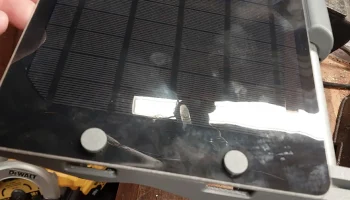

Сетка7ммКрепеж

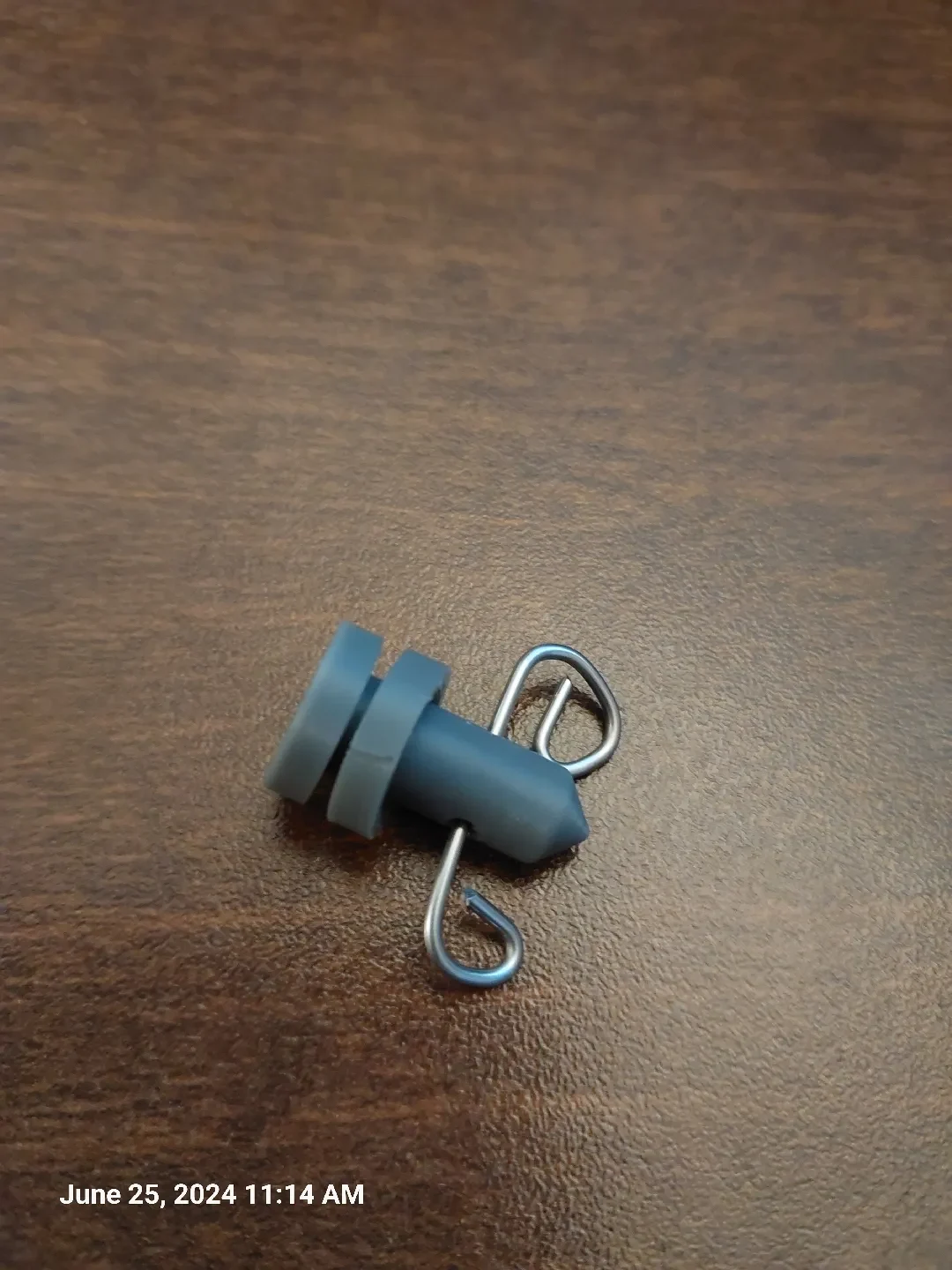

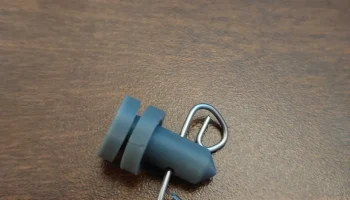

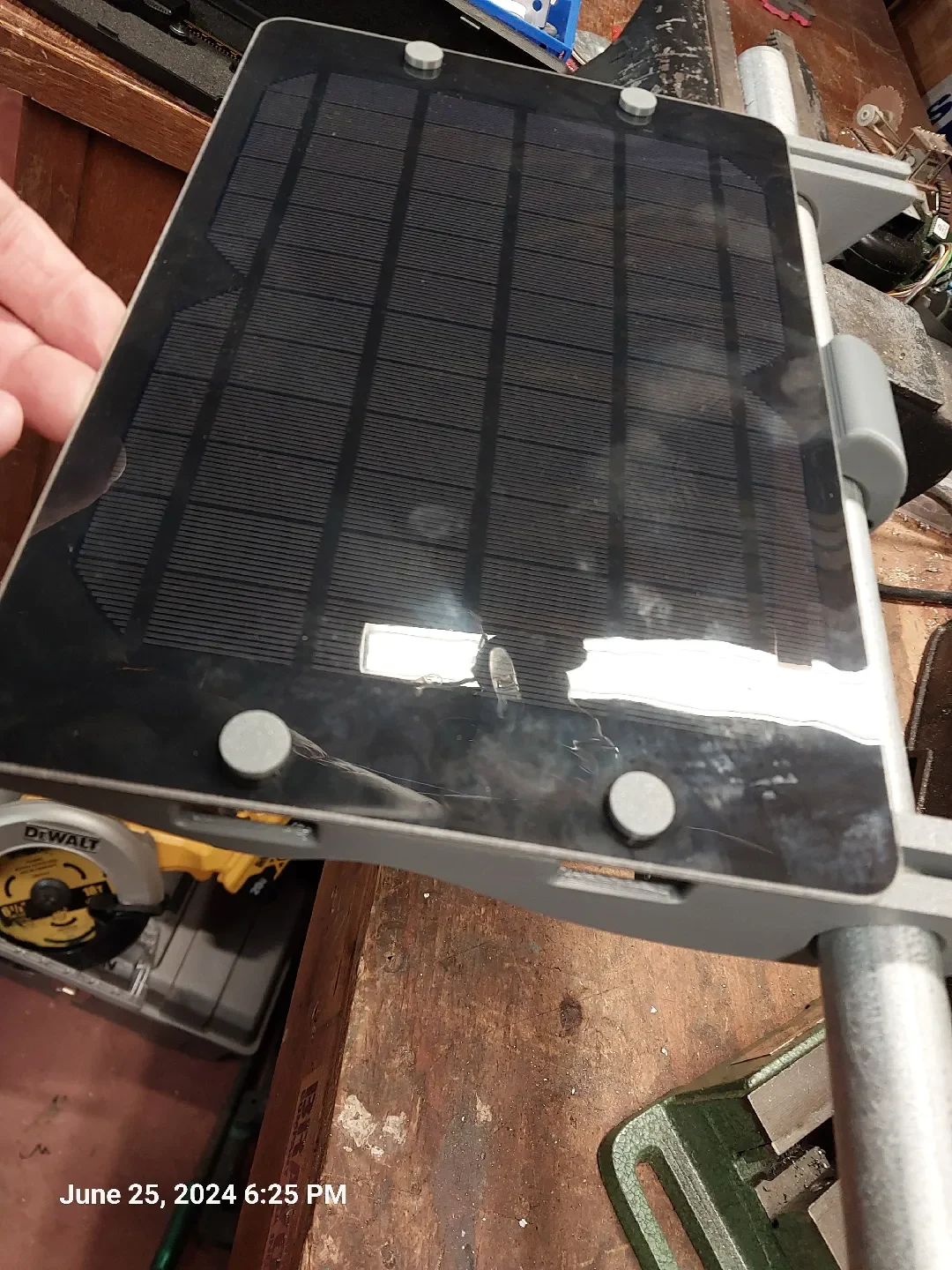

Это крепеж, который нужно продеть в отверстия солнечной панели, через шайбу (вверху) и закрепить проволокой (я использую сварочную проволоку из нержавеющей стали). Это дешевле, чем заказывать кучу гаек и болтов у Макмастера.

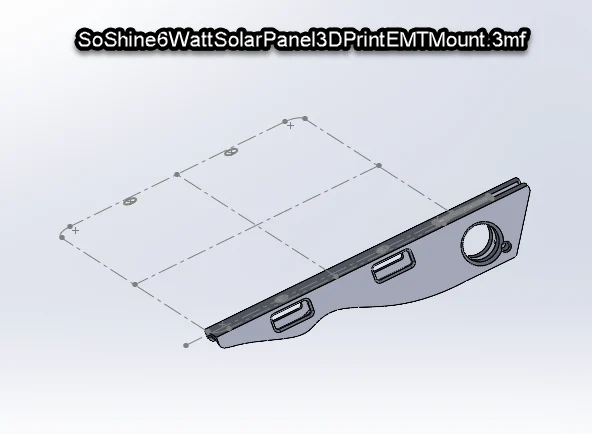

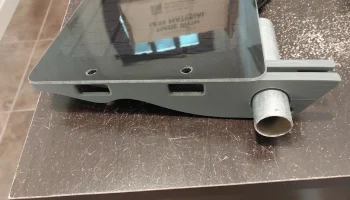

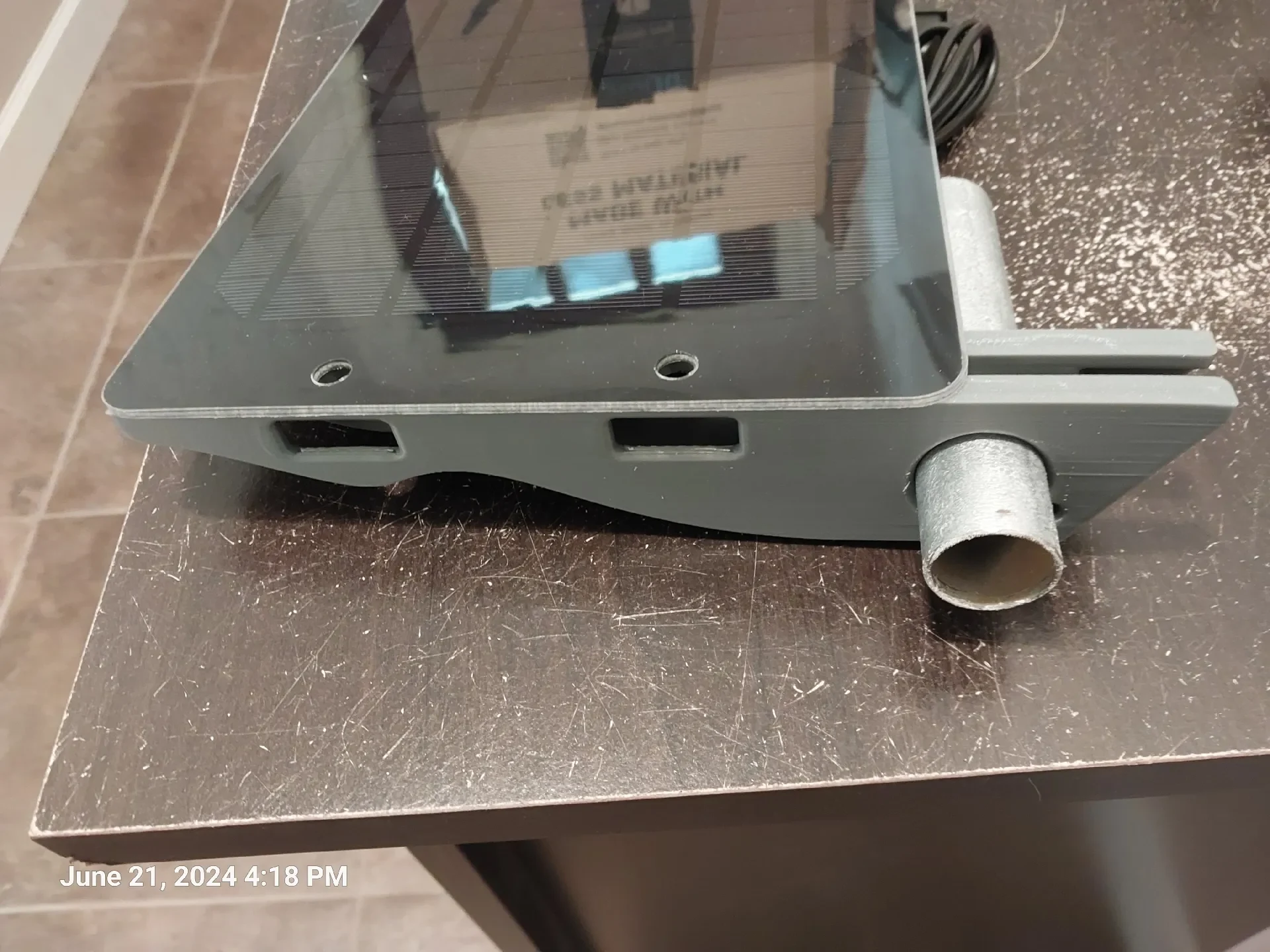

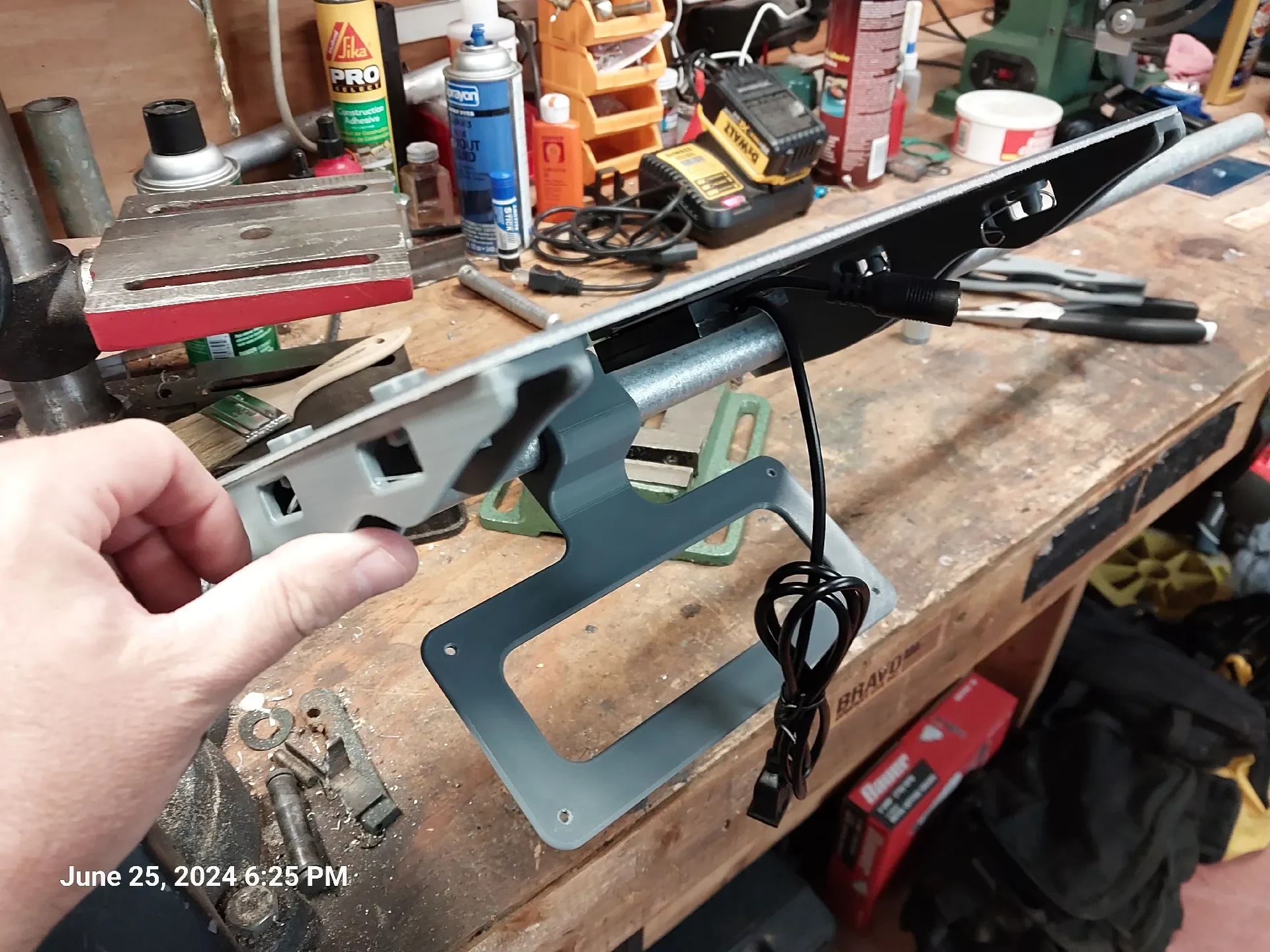

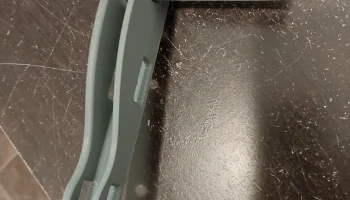

SoShine6WattSolarPanel3DPrintEMTMMount.3mf

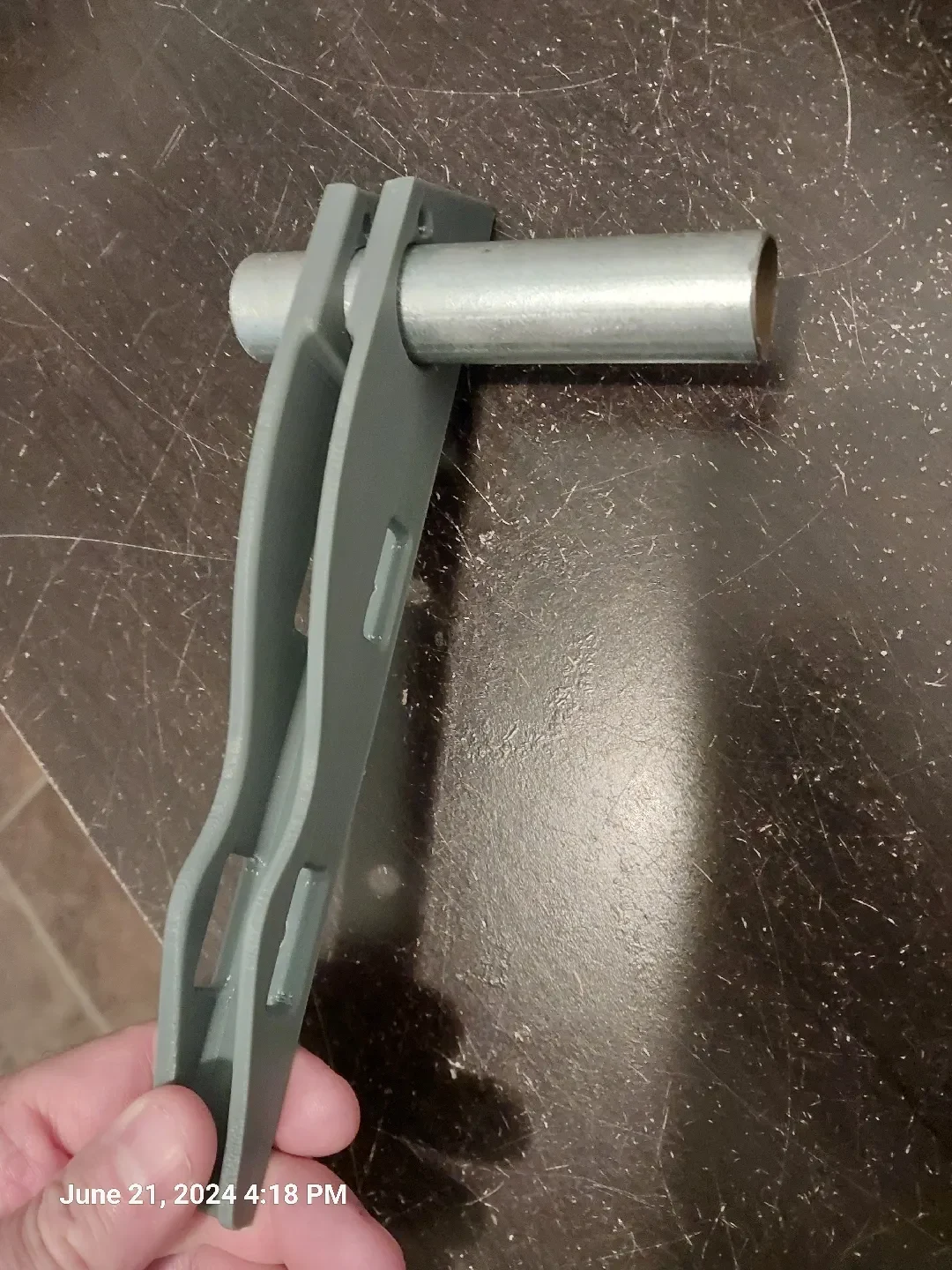

Один из двух кронштейнов для крепления солнечной панели SoShine к кабелепроводу ЕМТ. Это 3MF, потому что Solidworks продолжает экспортировать в STEP с некоторыми ошибками, которые я исправляю в BambuStudio. STEP и 3MF дают мне плавные кривые, которые хорошо подходят для EMT, где STL огранены. (В конце концов я разочаруюсь и перепроектирую это).
Угол составляет 33° или 123° от плоскости для удержания панели под этим углом.
SoShine6WattSolarPanel3DPrintEMTMountTreeTabs.3mf
Это то же самое, что и выше, но имеет пластину для крепления к доске или дереву.
ЕМТ_WallMount
Это позволит вам закрепить часть ЕМТ на вертикальной стене.

Вот части, с которыми взаимодействуют эти отпечатки:

Солнечная панель SoShine 5 В 6 Вт:
https://www.amazon.com/gp/product/B099RSLNZ4/ref=ppx_yo_dt_b_search_asin_title?ie=UTF8&psc=1
Средний корпус/распределительная коробка (7,9 x 3,9 x 2,7 дюйма)
https://www.amazon.com/gp/product/B07KXVQ88B/ref=ppx_yo_dt_b_search_asin_title?ie=UTF8&psc=1
Маленький (5,9 x 3,9 x 2,8 дюйма) корпус/распределительная коробка:
https://www.amazon.com/gp/product/B07KXRW62F/ref=ppx_yo_dt_b_search_asin_title?ie=UTF8&psc=1
Кабелепровод ЕМТ ¾ дюйма (обычная товарная часть)
https://www.homedepot.com/p/3-4-in-x-10-ft-Electric-Metallic-Tube-EMT-Conduit-853429/100400406
Хомуты для шлангов (обычная товарная часть)
https://allfasteners.com/hose-clamps-304-stainless-steel.html
