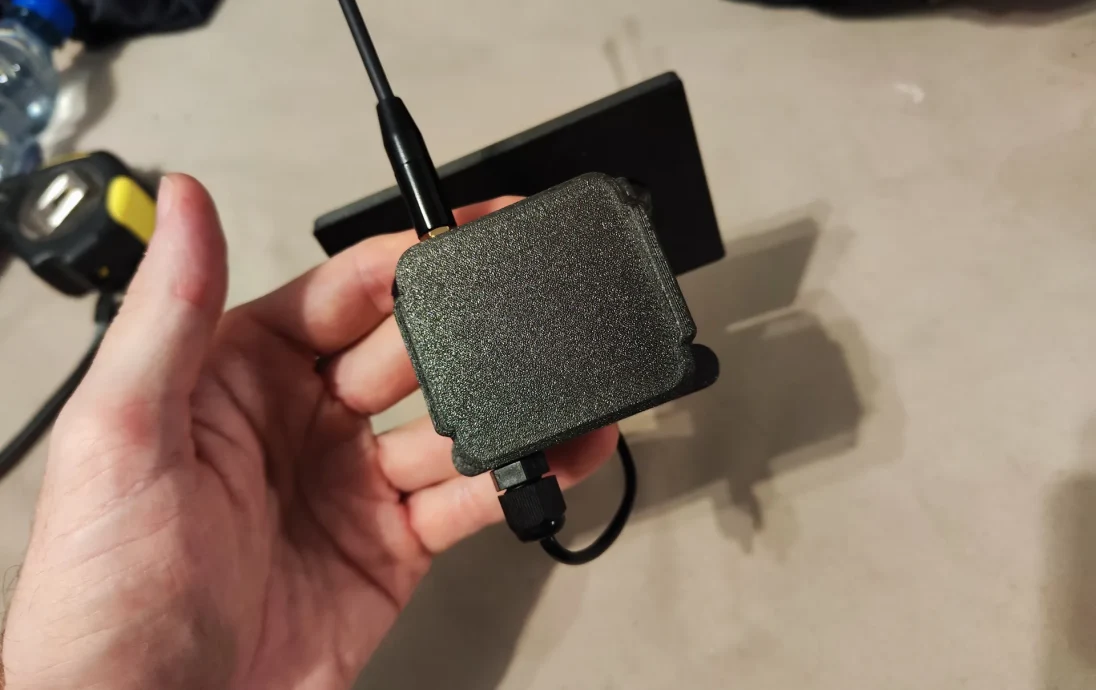

Faketec Наружный узел на солнечной энергии........

ВПЕРЕД!

Я создал канал Discord для своих сборок тепловидения, но добавлю туда канал #meshtastic на случай, если у вас возникнут вопросы или проблемы. Пожалуйста, оставайтесь на канале Mestastic для всех вопросов, поскольку все остальные каналы предназначены ТОЛЬКО для моих тепловых сборок!

https://discord.gg/Ce9BJ2DK3j

_______________________________________________________________________________________________________________________________

Подробные фотографии и дополнительная информация скоро появятся!

Если вы задаетесь вопросом, зачем я поместил GPS в солнечный узел, то, думаю, у вас еще не было кого-то, кто преследовал бы ваши узлы, чтобы украсть их… в любом случае со встроенным МОП-транзистором GPS все равно деактивируется, пока он вам не понадобится.

Удаленное администрирование теперь работает просто великолепно.

Солнечная панель напрямую подключает��я к Pro micros B+ и B-, звучит неправильно, но с установленной BMS XB8089D0 и компоновкой платы Faketec V5 все работает отлично.

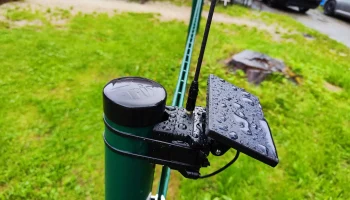

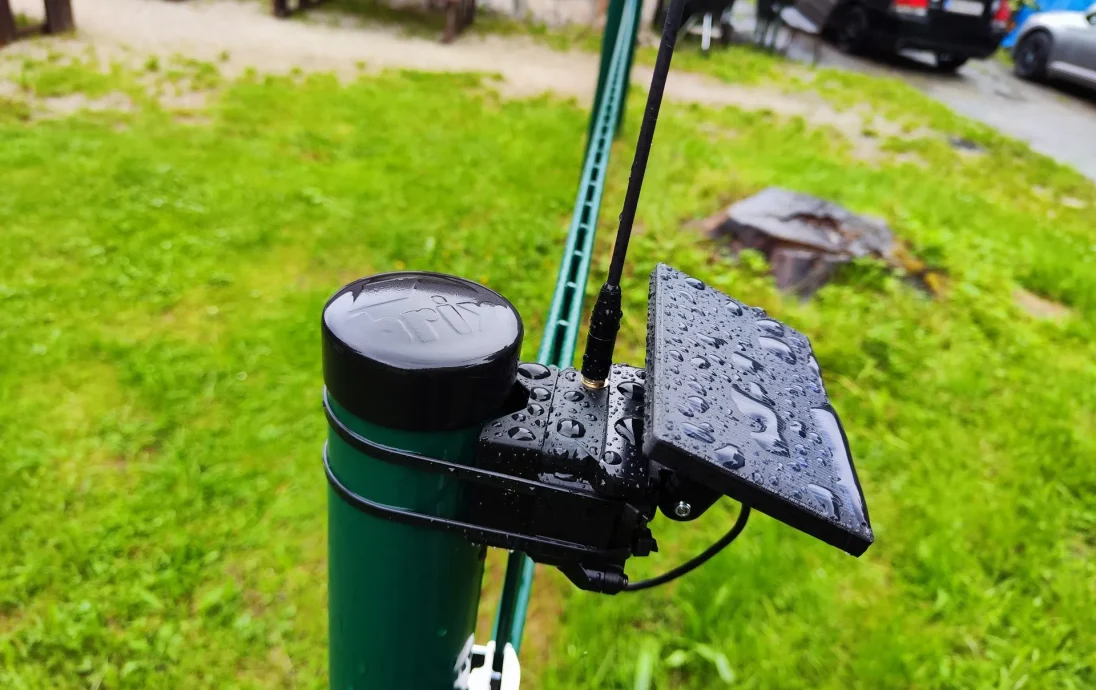

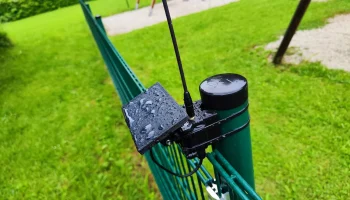

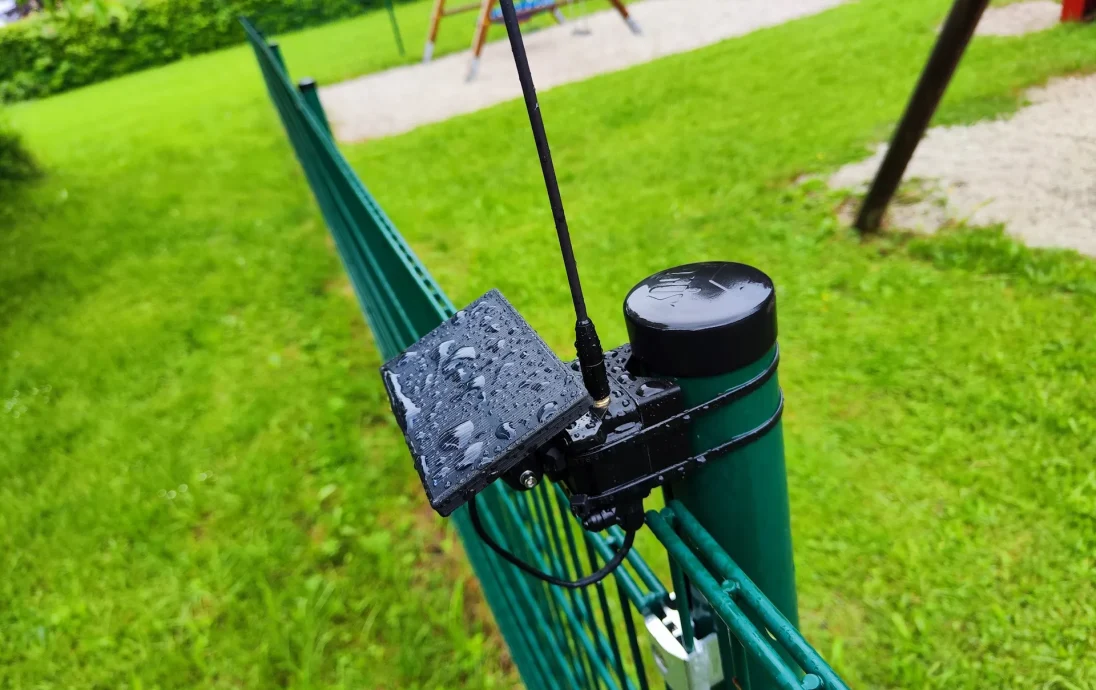

Прежде чем я разверну какой-либо из солнечных узлов, они должны постоять под открытым небом на моем заднем дворе, прикрепленные к столбу забора, по крайней мере, 3-4 недели, чтобы убедиться, что они водонепроницаемы и все работает как положено.

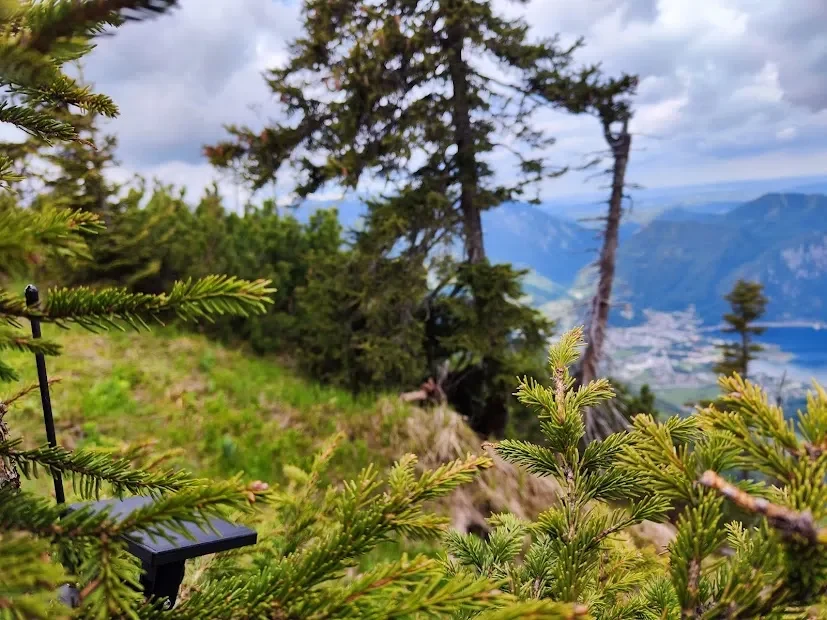

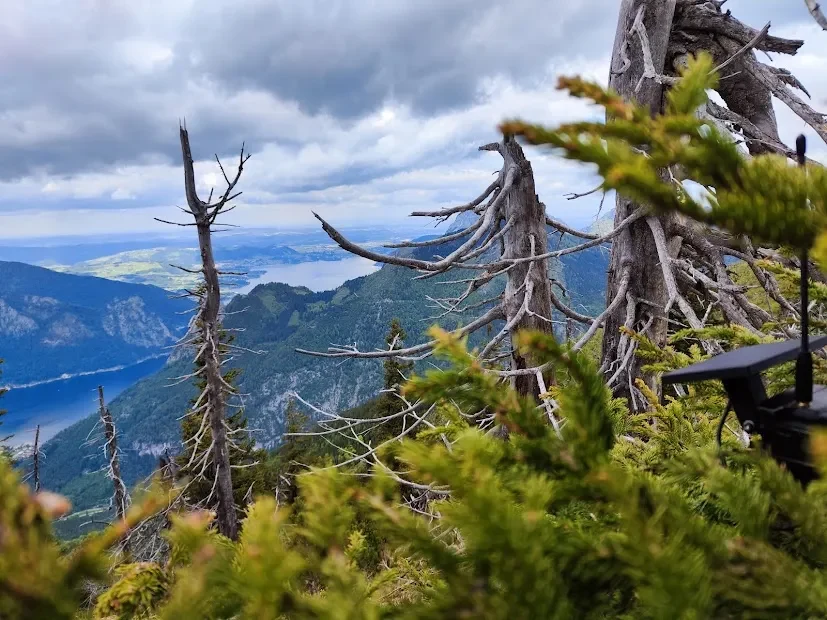

Я был очень взволнован, когда построил свой первый, взбежал на гору высотой 1600 метров, развернул его, и он умер у меня через несколько дней… ничего не понял после второго запуска… но третий сделал свое дело XD (в первый раз я испортил схему зарядки, и он просто умер после того, как разрядился аккумулятор, во второй раз профессиональный микро просто умер полностью… без понятия, почему)

ОБНОВЛЕНИЕ 18.07.2025

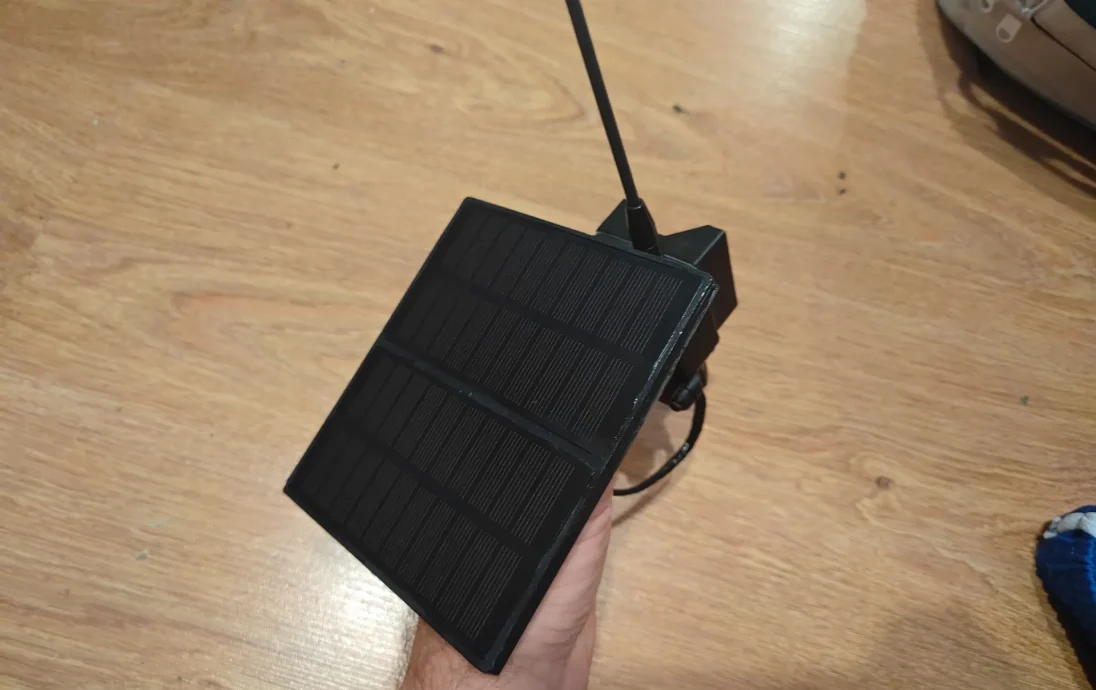

Добавлен двойной солнечный экран, обеспечивающий вдвое большую солнечную мощность для режима маршрутизатора с большим трафиком.

Список деталей:

FakeTec DIY Meshtastic Node:

gargomoma/fakeTec_pcb: недорогое устройство nrf52.

Датчик окружающей среды BME280 (опция):

Offizielles GY-BME280-3,3 BME280 5 В 3,3 В цифровой датчик температуры Luftfeuchtigkeit Luftdrucksensormodul I2C SPI 1,8-5 В — AliExpress 502

Антенна:

Мягкая антенна Nb-iot/LORA для БПЛА, Funkmodul Abbildungübertragung Datenübertragung 840-868-915-923-902-928 МГц Антенна SMA-Stecker АлиЭкспресс

GPS-модуль (GPS +BDS): (опционально)

GPS + BDS двухмодовый модуль управления полетом, позиционирующий навигатор, эрзац ATGM336H, для Arduino NEO-M8N NEO-6M — AliExpress 502

Монтажный кабель 0,3 мм:

10 м/15 м/20 м/40 м/50 м emaillierten kupfer draht emaillierten draht elektromagnetische spule wicklung draht herstellung elektromagnet kupfer draht АлиЭкспресс 13

IPEX до SMA: 5 см

Кабель U.FL auf SMA-Pigtail-Anschlussantenne RF-SMA-Buchse WIFI GSM GPS RG1.13 — 5 см — AliExpress 509

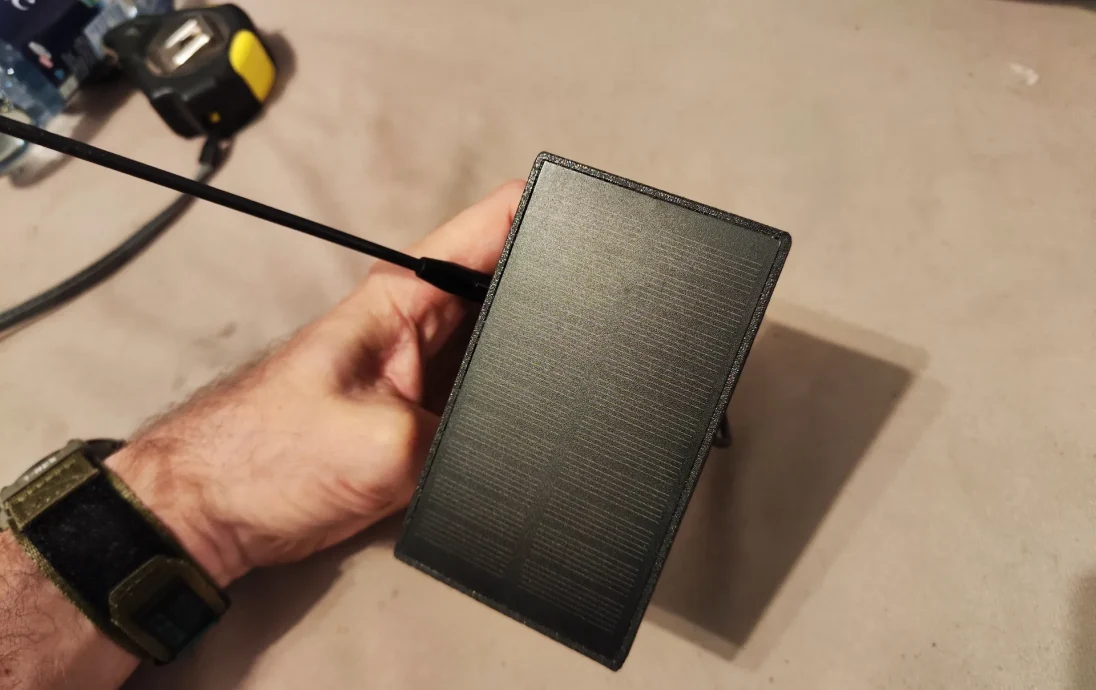

Солнечная панель: ссылка ведет на пакет из 20 штук, который я получил, но вы можете найти и меньшие количества, или любую другую солнечную панель того же размера.

Солнечная панель Solarzelle Monokristallines, 1 Вт, 5 В, монокристаллическая солнечная панель из ПЭТ, DIY Solarladegerät Bildungskits 107*61 мм, 20 шт./лос — Алиэкспресс

Кабельный вывод: M8X1,25 GY 10 шт.

10 шт. Wasserdichte Kabelverschraubung Schwarz Kunststoff Dichtung Joint, нейлон M8 M10 M12 M16 M20 M25 M32 IP68 Weiß Kabel Befestigung nylon Stecker — Алиэкспресс

Винты корпуса: M3 x8 мм

ISO7380 M2 M2,5 M3 M4 M5 M6 Runde schwarze Sechskantschrauben der Güteklasse 10,9 Sechskantschraube mit Innensechskant und Innensechskant АлиЭкспресс

Вставки из расплава латуни M3: M3xL6XOD5

50-1000 Großhandel Hot Melt Gewinde gerändelt Messing Wärmeeinsatzmuttern M1 M1,2 M1,4 M2 M2,5 M3 M4 M5 M6 M8 Kupfereinsätze Muttern — AliExpress 13

Крепежные винты для платы Faketec: M2,5x5 мм.

50/100/200 Stück M1 M1,2 M1,4 M1,6 M2 M2,5 M3 M4 Kreuzschlitz Phillips Flachsenkkopfschraube GB819 Schwarzer Kohlenstoffstahl — AliExpress

ИЛИ для предотвращения проникновения воды через проход SMA: внутренний диаметр 6 мм, внешний диаметр 8 мм.

Силикон: Я использовал термостойкий силикон, чтобы приклеить проводную солнечную панель к кронштейну солнечной панели, чтобы предотвратить попадание воды. Вы можете использовать любой силикон, который ��ам действительно нравится, убедитесь, что используете достаточное количество, чтобы вода не проникала за солнечную панель!

Водонепроницаемая лента наклеена на верхнюю часть узла, где передняя крышка соединяется с основным корпусом, чтобы быть на 100% уверенным в том, что прокладка из ТПУ выйдет из строя.
