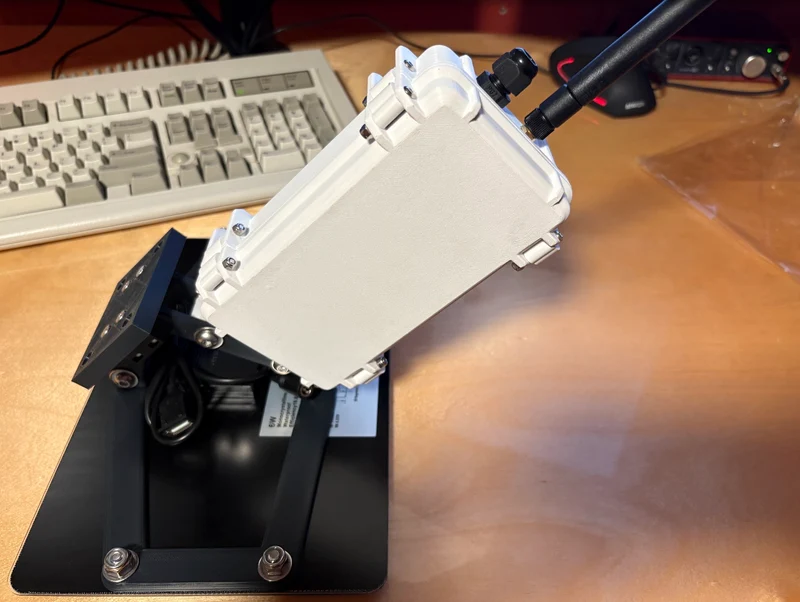

Frogbox для Voltaic V1

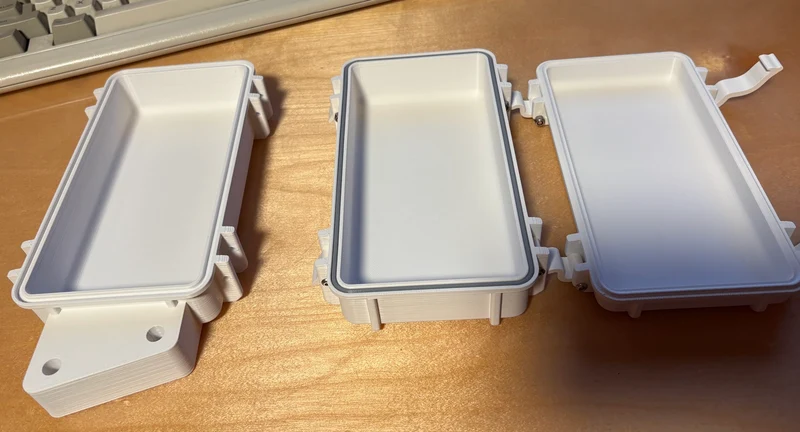

Это всего лишь ремикс на Frog_Box_Seal. Остальные детали Frog Box V2.0 (петли, защелки, крышка, уплотнение) требуются отсюда:
https://www.thingiverse.com/thing:4094861/files

Вам понадобятся панель и монтажные кронштейны, а также проставка пластины кронштейна отсюда:
https://www.printables.com/model/221500-meshtastic-6w-solar-enclosure-base-station-lora-no

Я рекомендую прочитать инструкции для этих двух проектов.

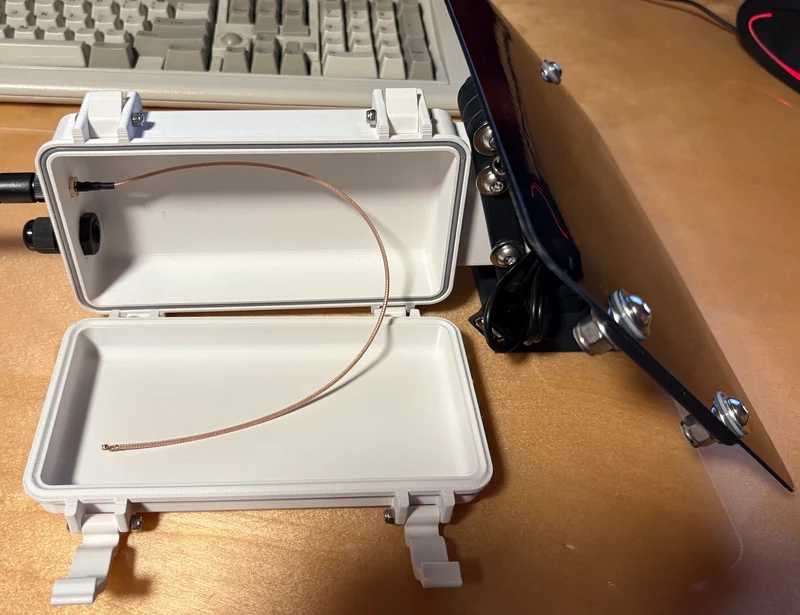

У меня было несколько таких трещин, когда я неосторожно сверлил их для кабелей/разъемов. Я добавил 2 дополнительных файла с отверстиями для кабельного ввода PG7 и пигтейлов типа N или SMA. Отверстия для PG7 и SMA немного меньшего размера, так как я предпочитаю в них нарезать резьбу. (SMA использует метчик ¼ дюйма, 36 точек на дюйм, PG7 использует метчик PG7). Если вы не используете мои размеры отверстий, я рекомендую добавлять отверстия по мере необходимости в слайсере или CAD вместо сверления.

Я добавил новые опорные пластины. Это ремикс Backing Plate Bracket.stl из кронштейна корпуса Boombatz для установки Meshtastic 6 Вт. Он позволяет использовать U-болты 5/16 x 2 дюйма (обычный размер в хозяйственных магазинах США) или 52 мм. Вторая опорная пластина позволяет использовать 1-дюймовый ремень (с храповым механизмом или кулачком) для крепления к опоре большего размера. Третья позволяет использовать магнитное крепление с помощью следующих монтажных магнитов Magnetpro:
Magnetpro 4 шт. Прочные монтажные магниты с резиновым покрытием, устойчивые к царапинам и коррозии, сила клея более 30 фунтов, с наружной резьбой из нержавеющей стали 1/4 "-20

vv1_backing_plate_3pvc_cap
Представляет собой опорную пластину, которая скользит по вентиляционным трубам из ПВХ сортамента 40 диаметром 3 дюйма (внешний диаметр трубы 3,5 дюйма).
