LoRaMeshNodes - SSNvB

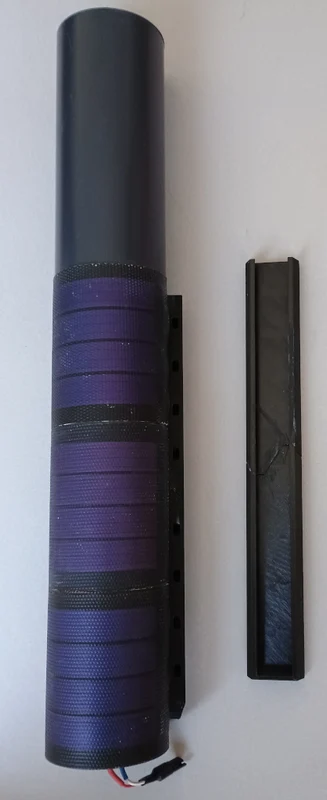

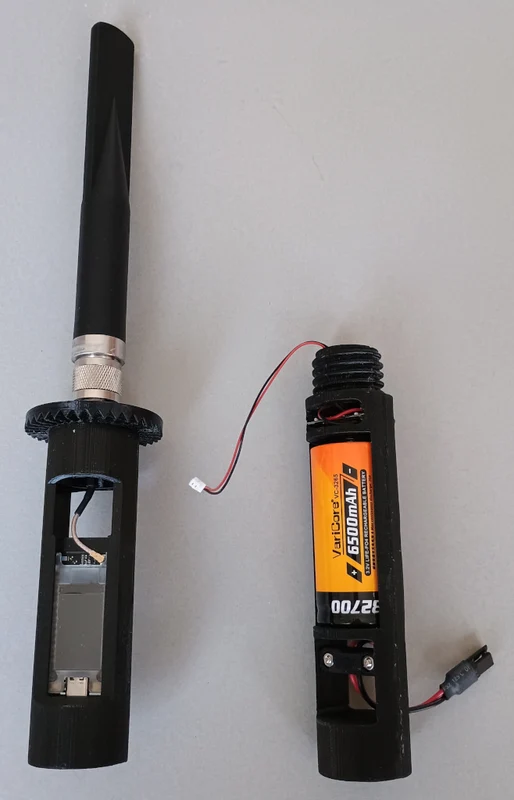

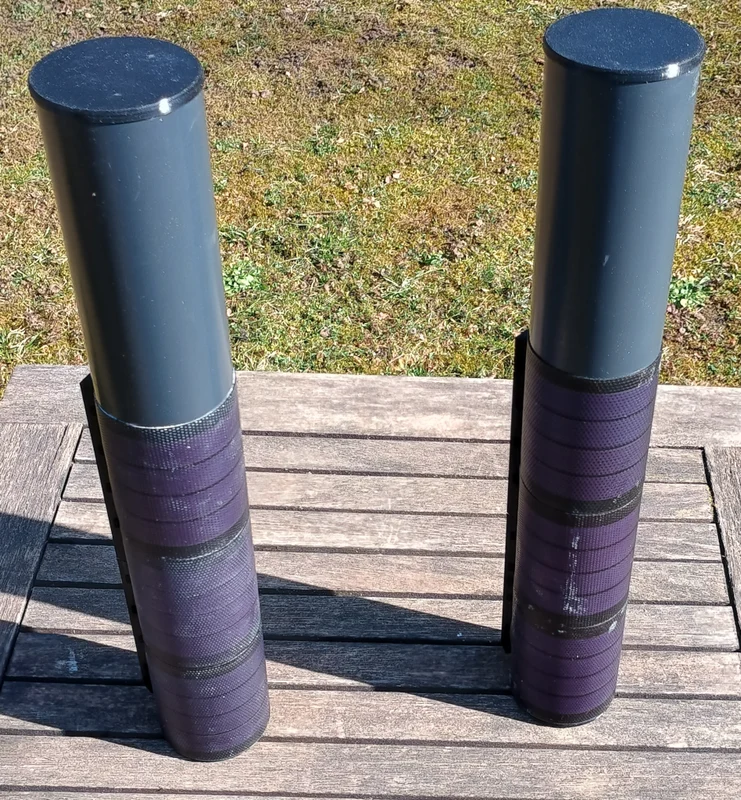

Это попытка построить незаметный солнечный повторитель MeshCore. Антенна спрятана внутри, а солнечные панели обернуты вокруг трубы из ПВХ диаметром 75 мм. Внутренняя часть ретранслятора была заимствована из модели SSNvD.

Необходимые компоненты

Хелтек Т114

Антенна с N-разъемом (например, Alfa 868 МГц)

3 солнечные панели 198x100 мм² 6 В 1 Вт

Солнечное зарядное устройство SDBK03TA MPPT для аккумуляторов LiFePo4

Плата защиты BMS для аккумуляторов LiFePo4

LiFePo4 32700 аккумулятор 3,2 В

Труба ПВХ-U диаметром 75 мм.

Контакты аккумулятора

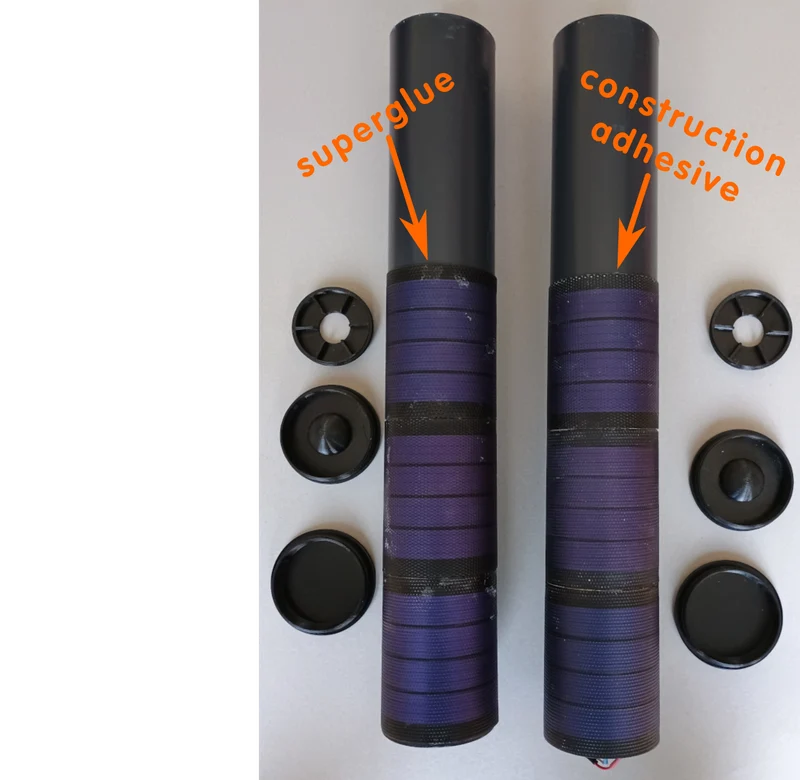

Как вы можете видеть на фотографиях, моя техника склеивания нуждается в доработке. Я предпринял одну попытку со строительным клеем и одну с суперклеем (оба оказались грязными). Теперь мне нужно посмотреть, насколько хорошо они выдерживают погоду.

Спецификация с инструкциями по сборке доступна на GitHub.

Исходные файлы также доступны на GitHub.
