LoRaMeshNodes - MSNvA

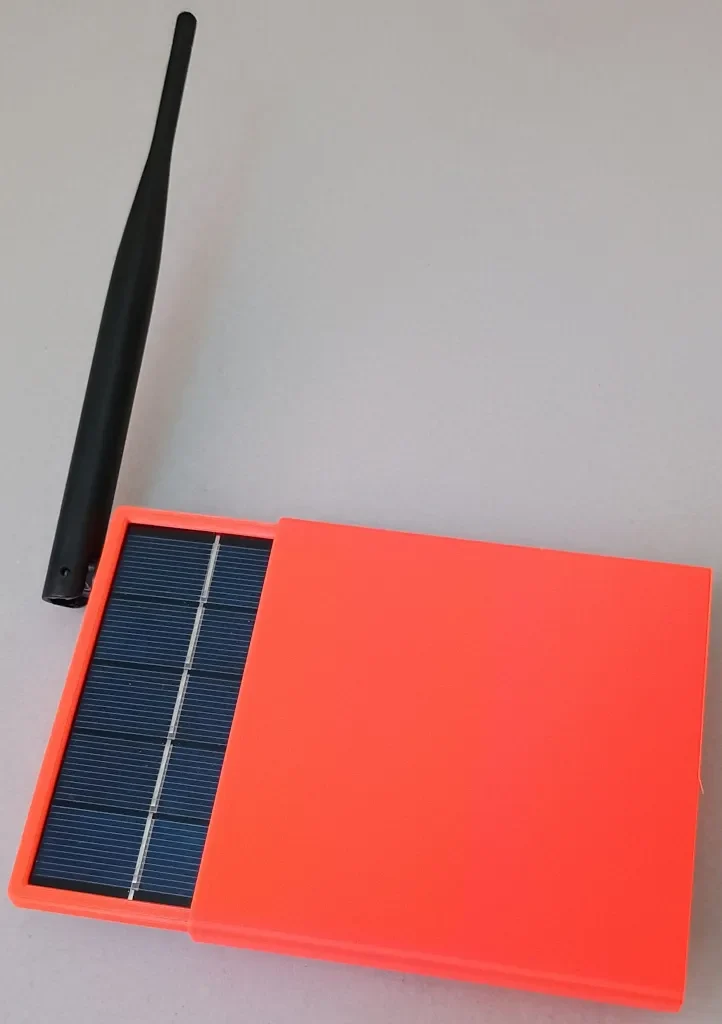

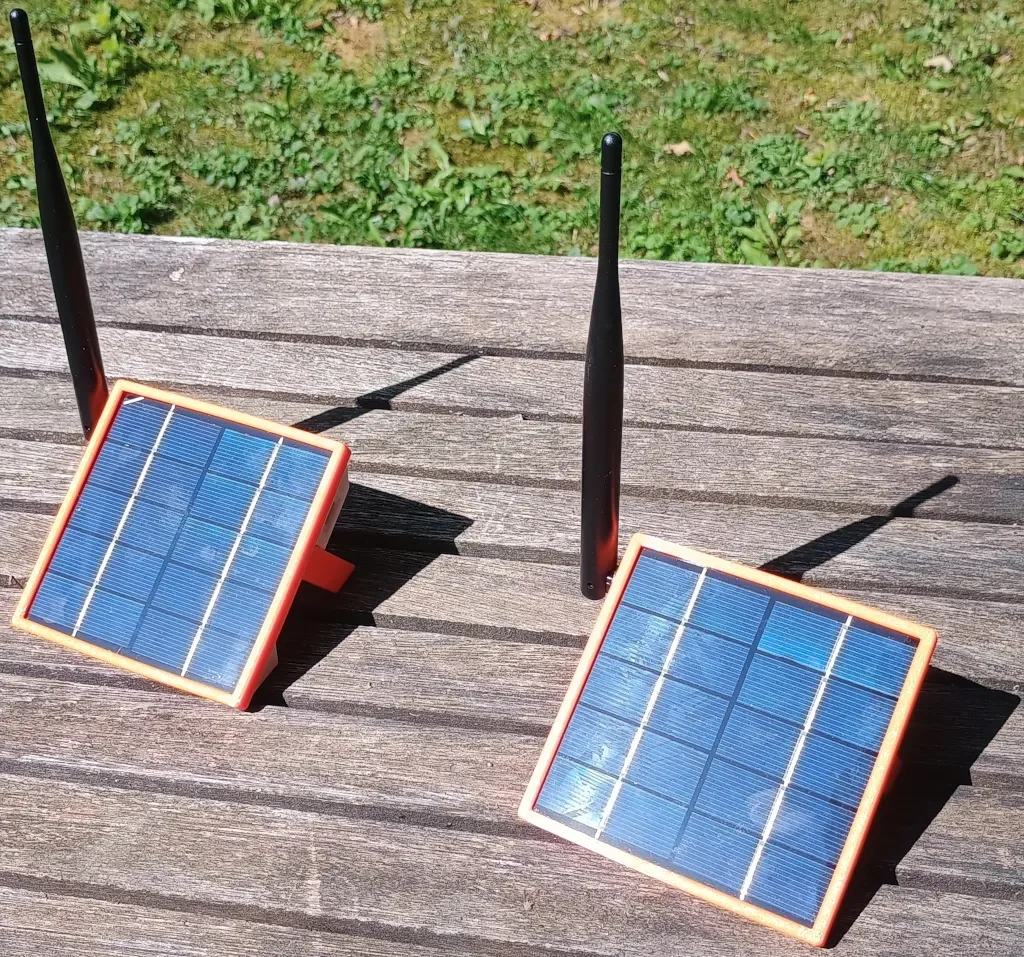

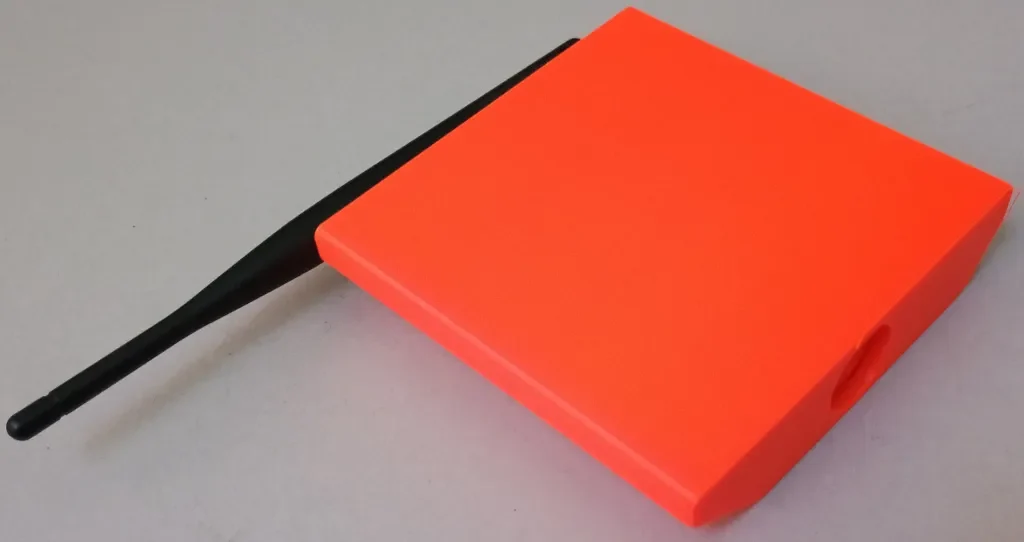

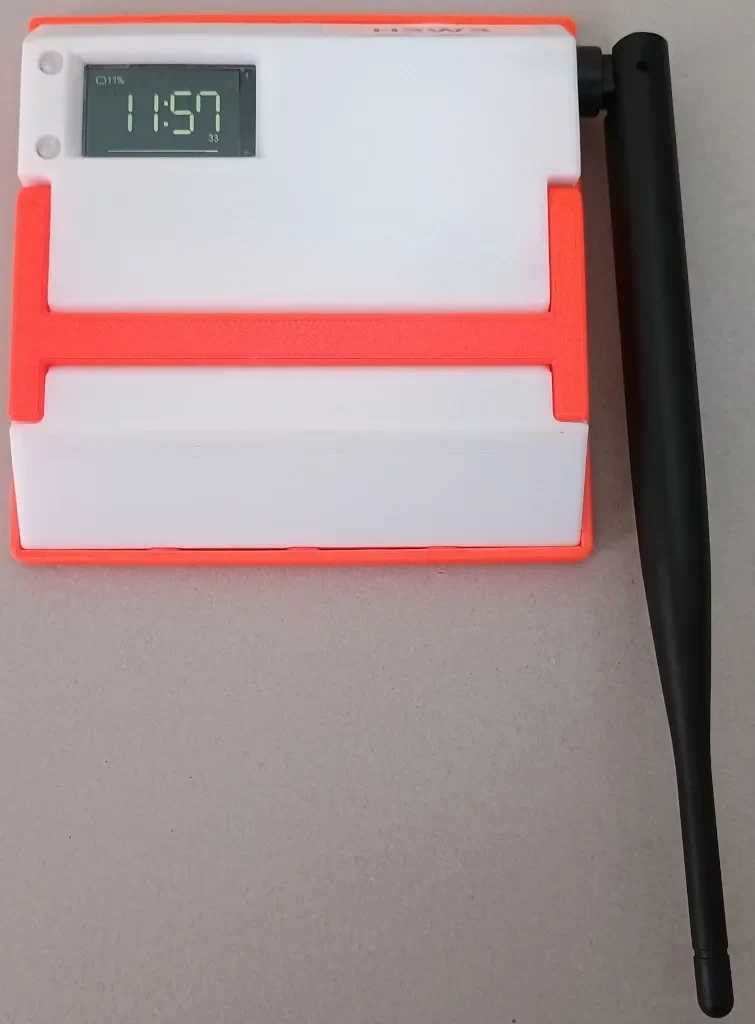

Этот чехол для устройства Heltec T114, работающего на солнечной энергии.

Он был разработан в OpenSCAD с использованием NopSCADlib. Исходные файлы OpenSCAD и дополнительную документацию можно найти на GitHub.

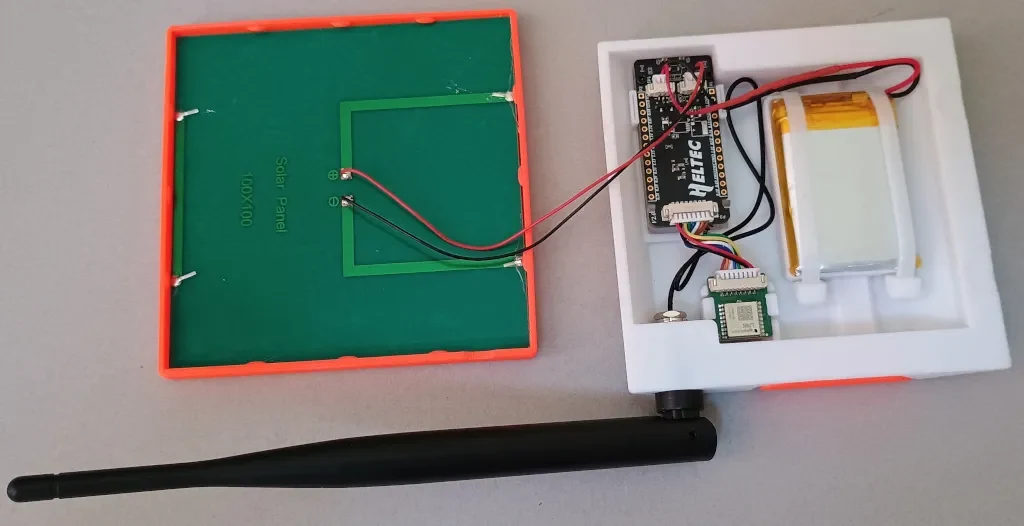

Вот компоненты, которые я использовал:

Heltec T114 с дополнительным модулем GNSS (рекомендую отключить его, чтобы продлить срок службы батареи)

Антенна Зиисор 868 МГц

103450 3,7 В 2500 мАч Полимер-Литий-Акку

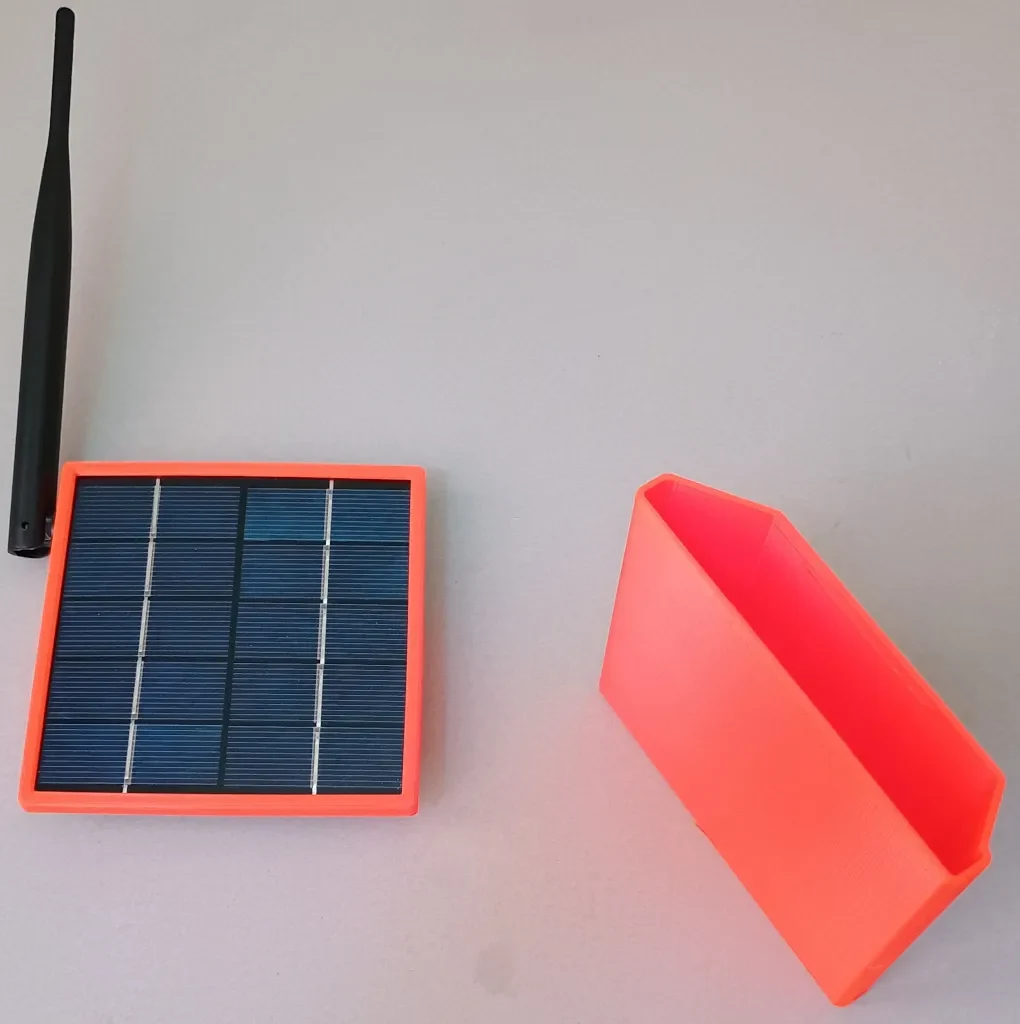

Солнечная панель 10 см х 10 см, 5 В, 3 Вт.

Обновление от 3 сентября 2024 г.:

Адаптированы некоторые улучшения дизайна из MSNvB.

Длинные застежки для рамки солнечной панели.

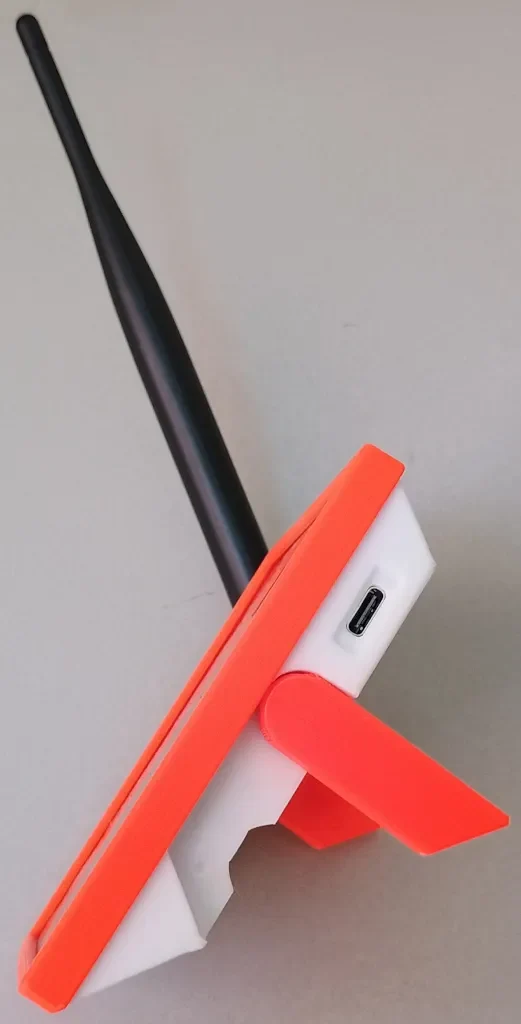

Ручки для облегчения раскладывания подставки

Фиксированные держатели печатных плат Heltec T114. Обновление от 3 сентября 2024 г.:

Адаптированы некоторые улучшения дизайна из MSNvB.

Длинные застежки для рамки солнечной панели.

Ручки для облегчения раскладывания подставки

Фиксированные держатели печатных плат Heltec T114
