Регулируемое крепление для солнечной панели...

Обновление от 07.05.2025. Среднее крепление теперь моделирует резьбу ¼-20. Если вы распечатали первую версию, вам придется постучать по нитям.

Регулируемое крепление для солнечной панели для устройств Meshtastic или чего-то еще.

Солнечная панель: Amazon.com: FUTURESOLAR, небольшая солнечная панель 15 Вт, 18 В, моновысокоэффективный солнечный модуль 15 Вт, 12 В для зарядки аккумулятора, камеры видеонаблюдения, автоматических ворот, курятника, лодки, автономных систем (15 Вт): патио, лужайка и сад

Аппаратное обеспечение:

1 стержень с резьбой для шарнира: стержень и шпильки с полной резьбой HiPicco M5 x 100 мм, стержни с правой резьбой из нержавеющей стали 304, шаг резьбы M5-0,8 для анкерных болтов, зажимов, подвесок и U-образных болтов. 10 шт.: Amazon.com: Industrial & Scientific

6x 5 мм гайка: Amazon.com: binifiMux 30 шт., нержавеющая сталь 304 M5-0,8 мм, шестигранные фланцевые самоконтрящиеся гайки с нейлоновой вставкой: промышленные и научные

4 винта из нержавеющей стали размером 5 x 16 мм с головкой под торцевой ключ.

4 винта из нержавеющей стали с плоской головкой ¼-20 x ¾ дюйма для монтажной пластины на трубе.

1 пластина из нержавеющей стали 304 толщиной 4 x 4 x 0,1 дюйма. Я пользуюсь сайтом onlinemetals.com, так как они обрезают по размеру. Стоило 12 долларов за нержавеющую сталь или 10 долларов за алюминий 6061 толщиной 0,25 дюйма.

Сборка:

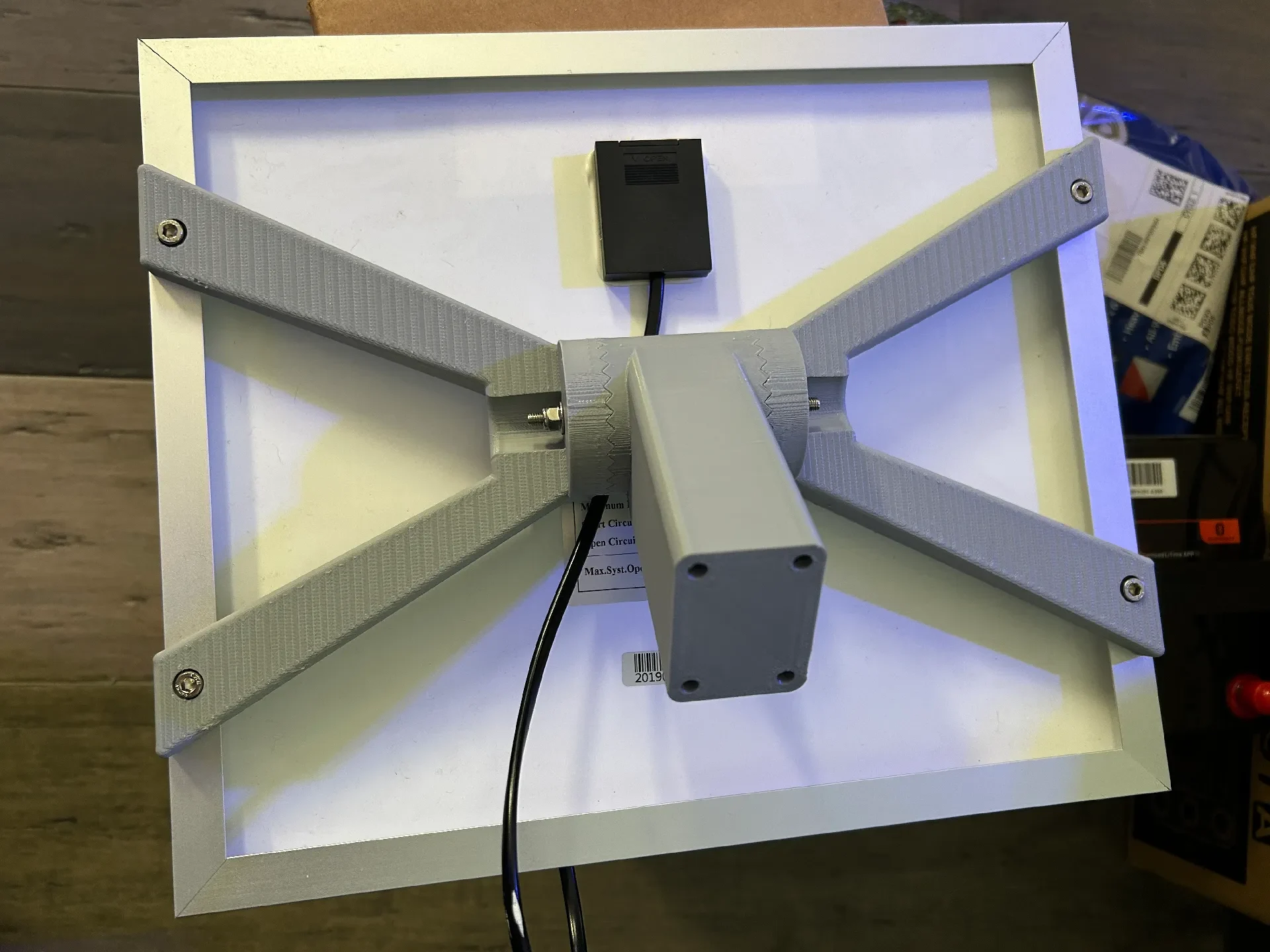

Свободно закрепите два боковых крепления и средний шарнир, затем затяните, как только все будет отрегулировано по мере необходимости. Используйте направляющую для сверления, чтобы просверлить отверстия диаметром ¼ дюйма в металлической пластине для крепления к трубе, а также просверлите отверстия, необходимые для U-образных болтов для крепления к трубе. Прикрепите пластину для крепления к трубе с помощью винтов с плоской головкой ¼-20. Прикрепите к антенной трубе или к чему-либо, к чему она крепится.

Печать:

Распечатайте две солнечные горы.

Высота слоя 0,2 мм

75% заполнение

Поддерживается по желанию в зависимости от того, как вы ориентируете деталь для печати.
