LoRaMeshNodes - SSNvA

Meshtastic

Источник:

www.printables.com

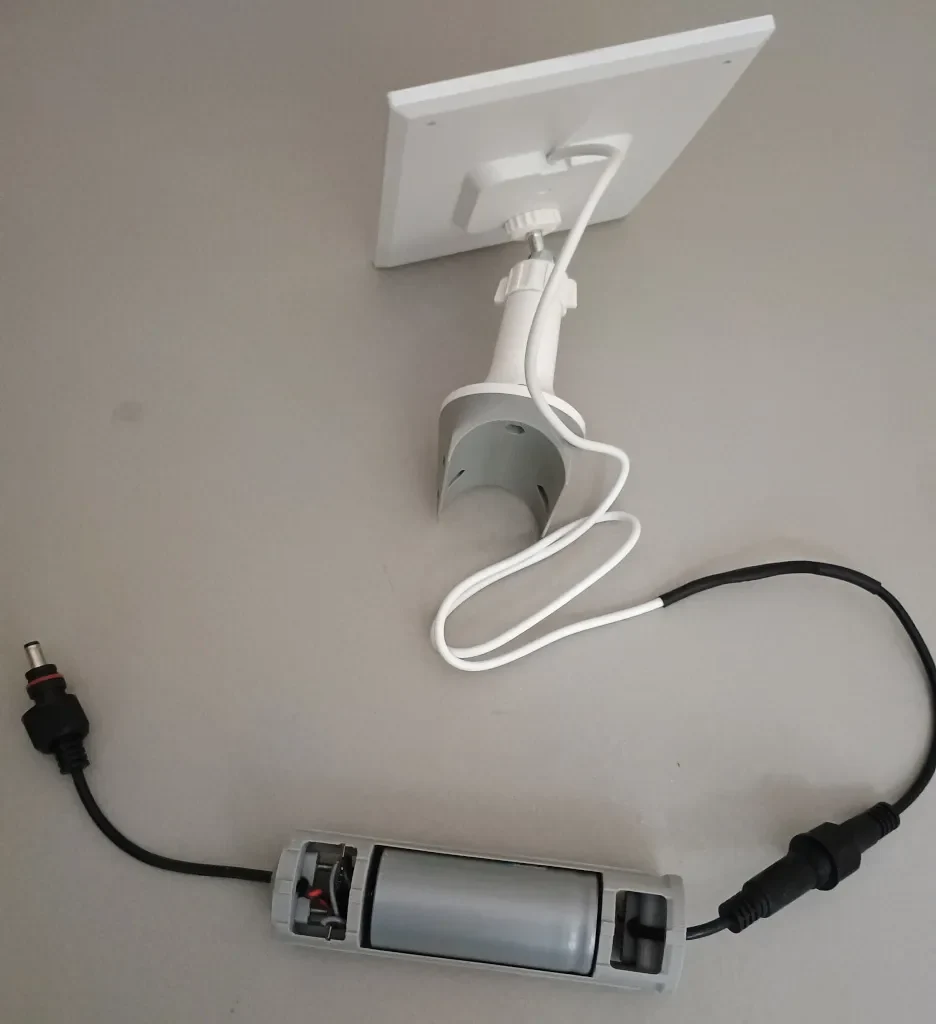

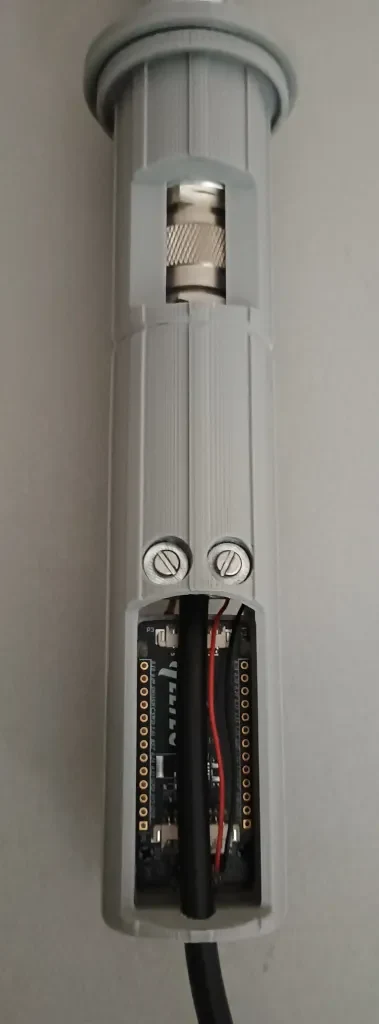

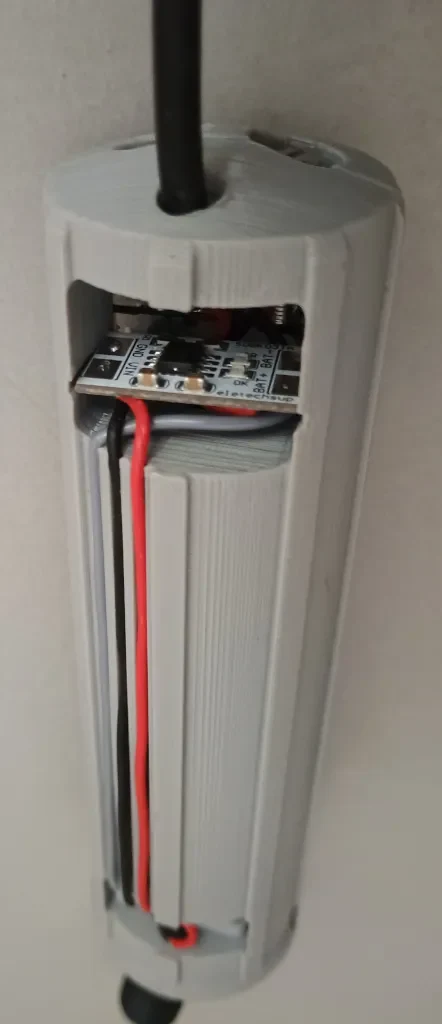

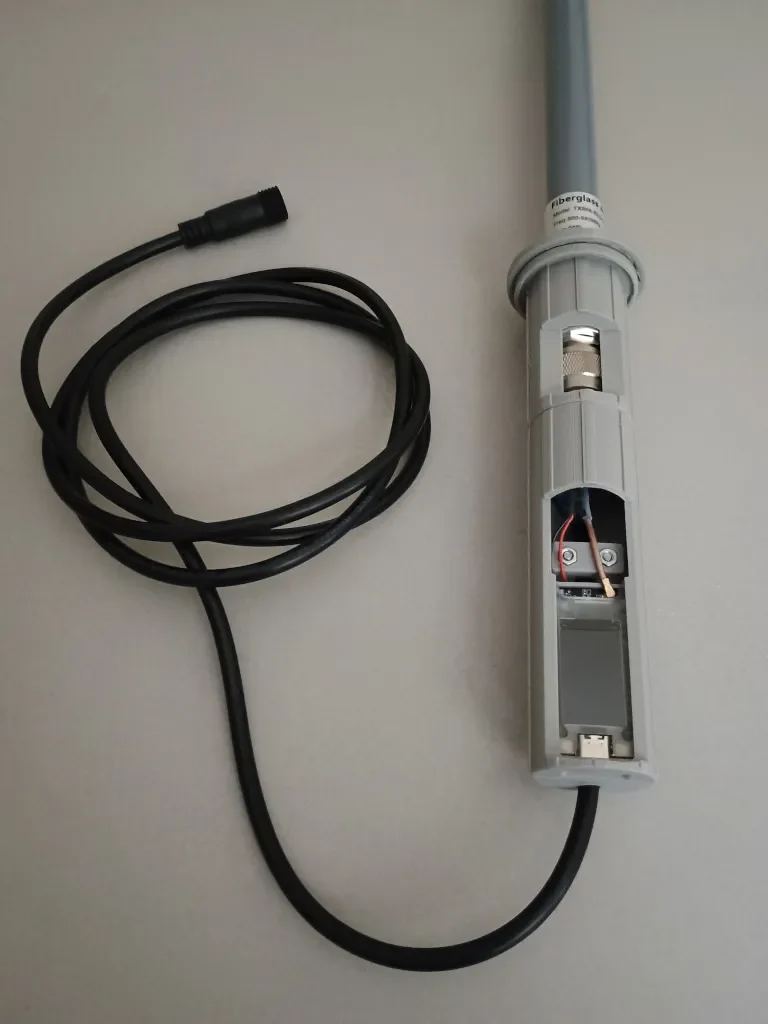

Это стационарный узел солнечной сети LoRa, который будет использоваться в качестве ретранслятора MeshCore. Он был разработан для установки в 40-миллиметровую трубу из ПВХ, которая служит ограждением и антенным столбом. Радиостанция (Heltec T114) крепится рядом с антенной (Ziisor 55 см) в верхней части трубы, а солнечное зарядное устройство MPPT (SDBK03TA) и аккумулятор (32700, 6500 мАч LiFePO4) размещаются в нижней части трубы. Солнечный узел питается от дешевой настенной солнечной пане��и напряжением 5 В и мощностью 10 Вт.

Необходимые компоненты:

Хелтек Т114
Антенна с N-разъемом (например, Ziisor 55 см, 8 дБи)
Солнечное зарядное устройство SDBK03TA MPPT для аккумуляторов LiFePo4
Плата защиты BMS для аккумуляторов LiFePo4
LiFePo4 32700 аккумулятор 3,2 В
Контакты аккумулятора
Кабели с водонепроницаемыми разъемами

Подробная спецификация с инструкциями по сборке доступна на GitHub.
Исходные файлы также доступны на GitHub.

солнечная_панель
