Не просто еще один слайдер камеры............

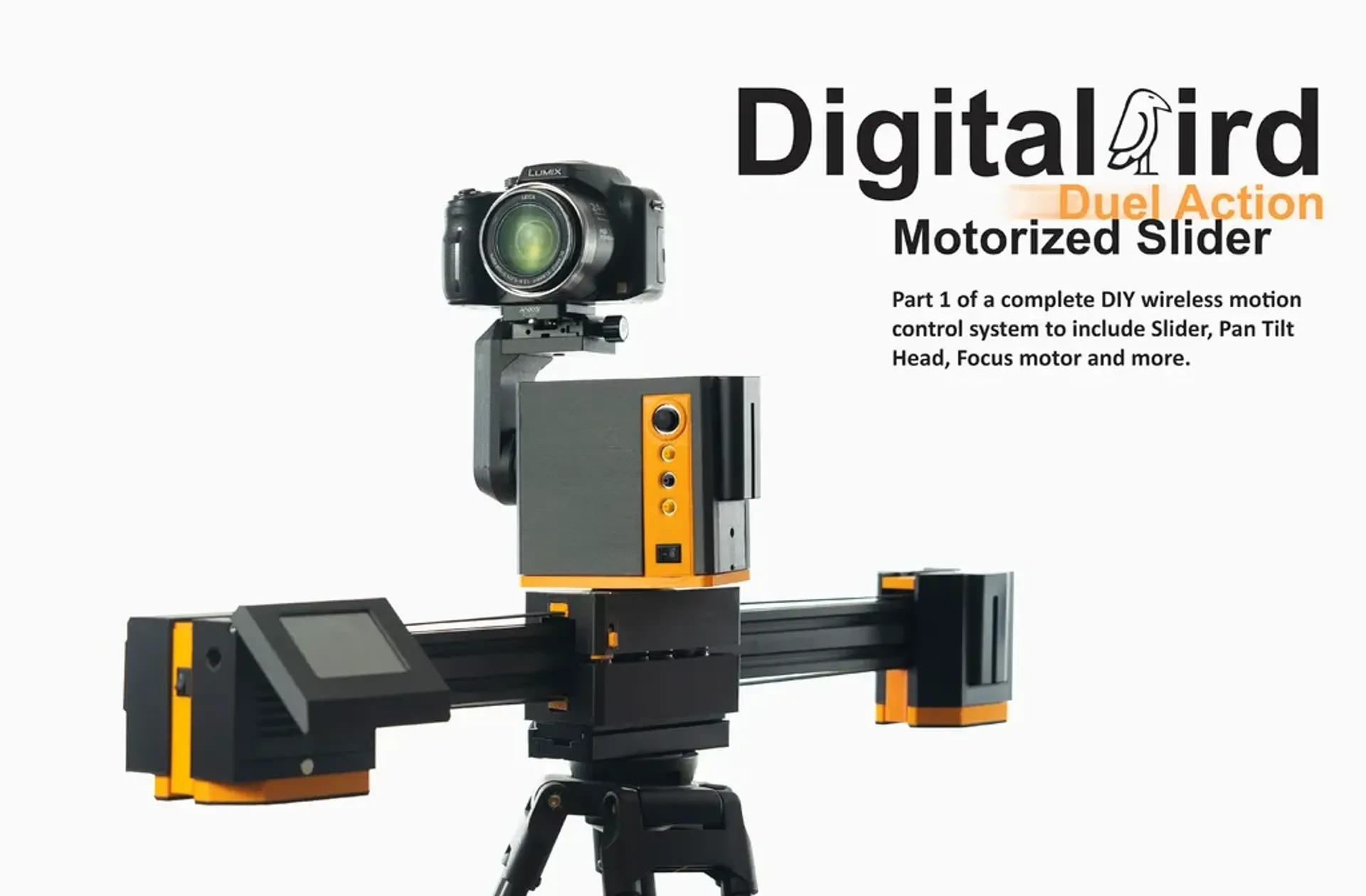

Это больше, чем просто еще один слайдер камеры, это всего лишь один компонент системы управления движением камеры Digital Bird, предлагающей множество функций, которые обычно можно найти только в устройствах коммерческого производства стоимостью тысячи долларов. Полная система будет состоять из слайдера, поворотно-наклонной головки, мотора фокусировки, цифрового поворотного стола и мини-джиба, соединенных по беспроводной сети.

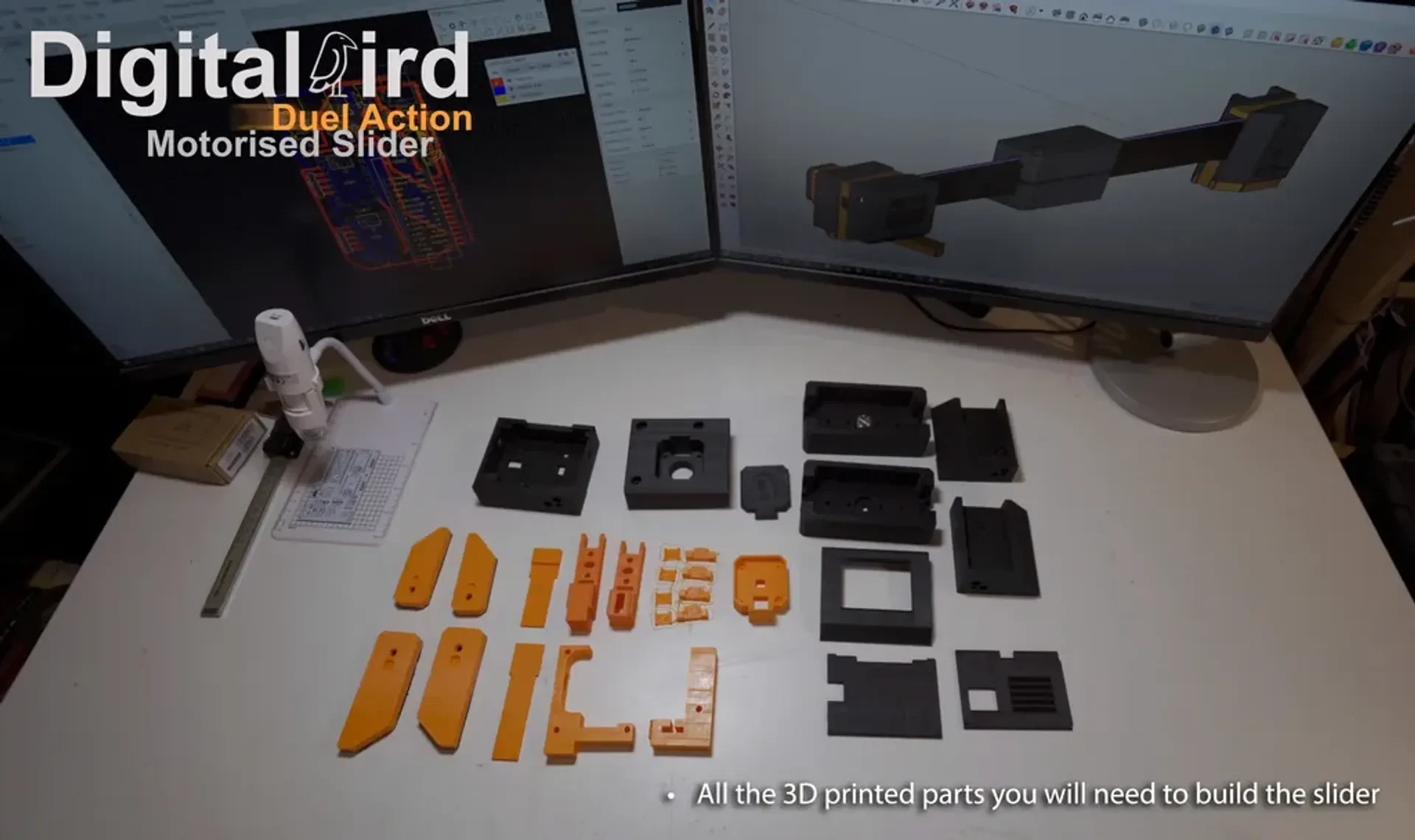

Помимо деталей, напечатанных на 3D-принтере, вам также потребуются комплекты соответствующих ком��онентов, доступные здесь:
Комплекты компонентов https://digital-bird-motion-control.myshopify.com
Кредиты: В этом проекте используются две основные библиотеки Arduino с открытым исходным кодом, за что я очень благодарен.
gin66/FastAccelStepper Отличный ресурс для управления несколькими шаговыми двигателями с контролем ускорения на всех шаговых двигателях.
Библиотека Seithan/EasyNextion Простой в использовании метод настройки и выполнения команд с дисплеев Nextion.
Режимы работы:
Прямой путь A-B
A-B с управлением ускорением (рампа/легкость)
Режим A-B-A Bounce
Режим покадровой съемки со встроенным интервалометром и управлением затвором камеры.
Шестиклавишный секвенсор, позволяющий настроить до шести позиций движения.
Функции покадрового движения
PTZplus для управления в реальном времени до 3 системами камер
Особенности:
Выбор из двух WIFI-контроллеров (Compact или PTZplus)
Связывается и работает по беспроводной сети со всеми другими системными устройствами.

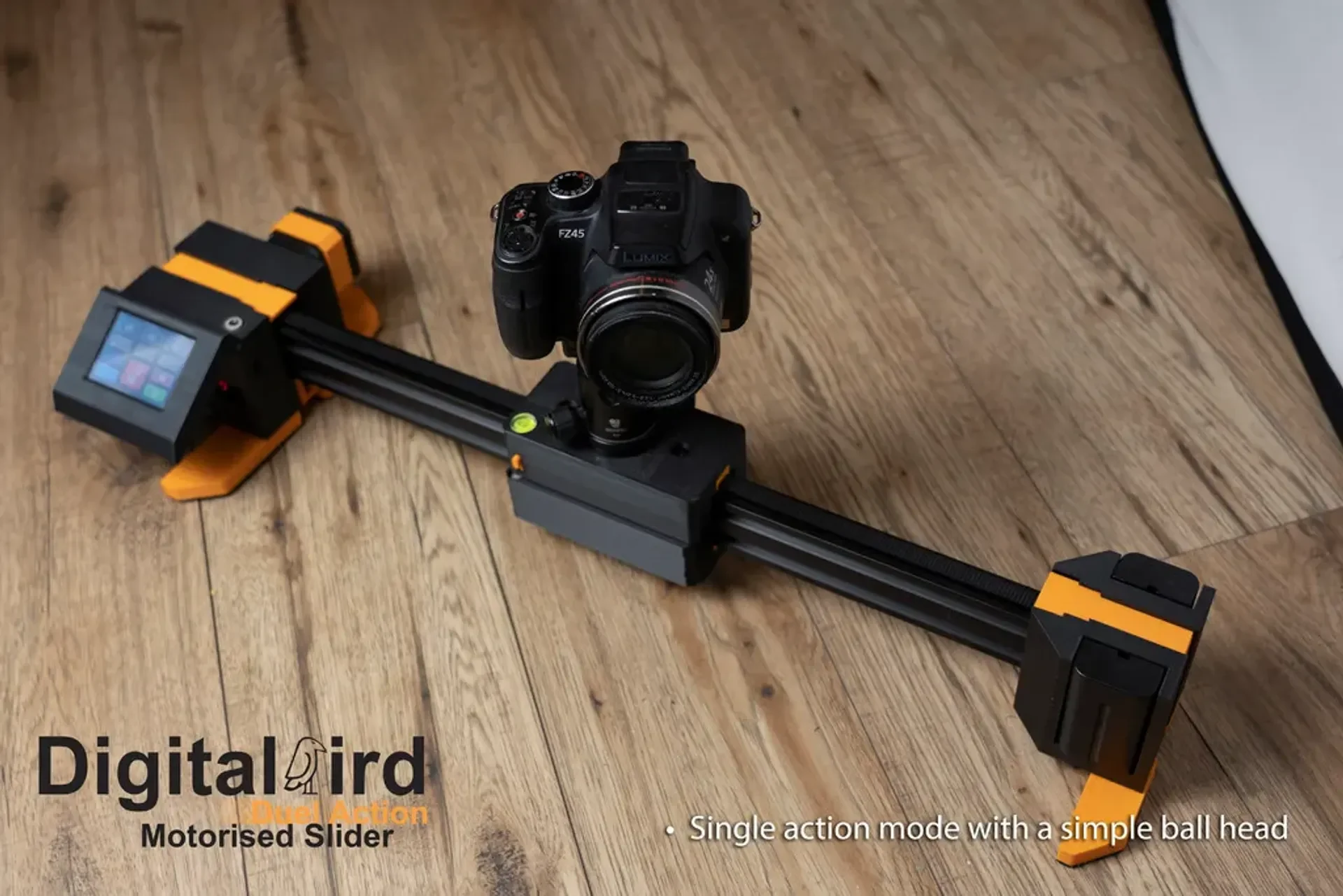

Дуэль или слайд одиночного действия

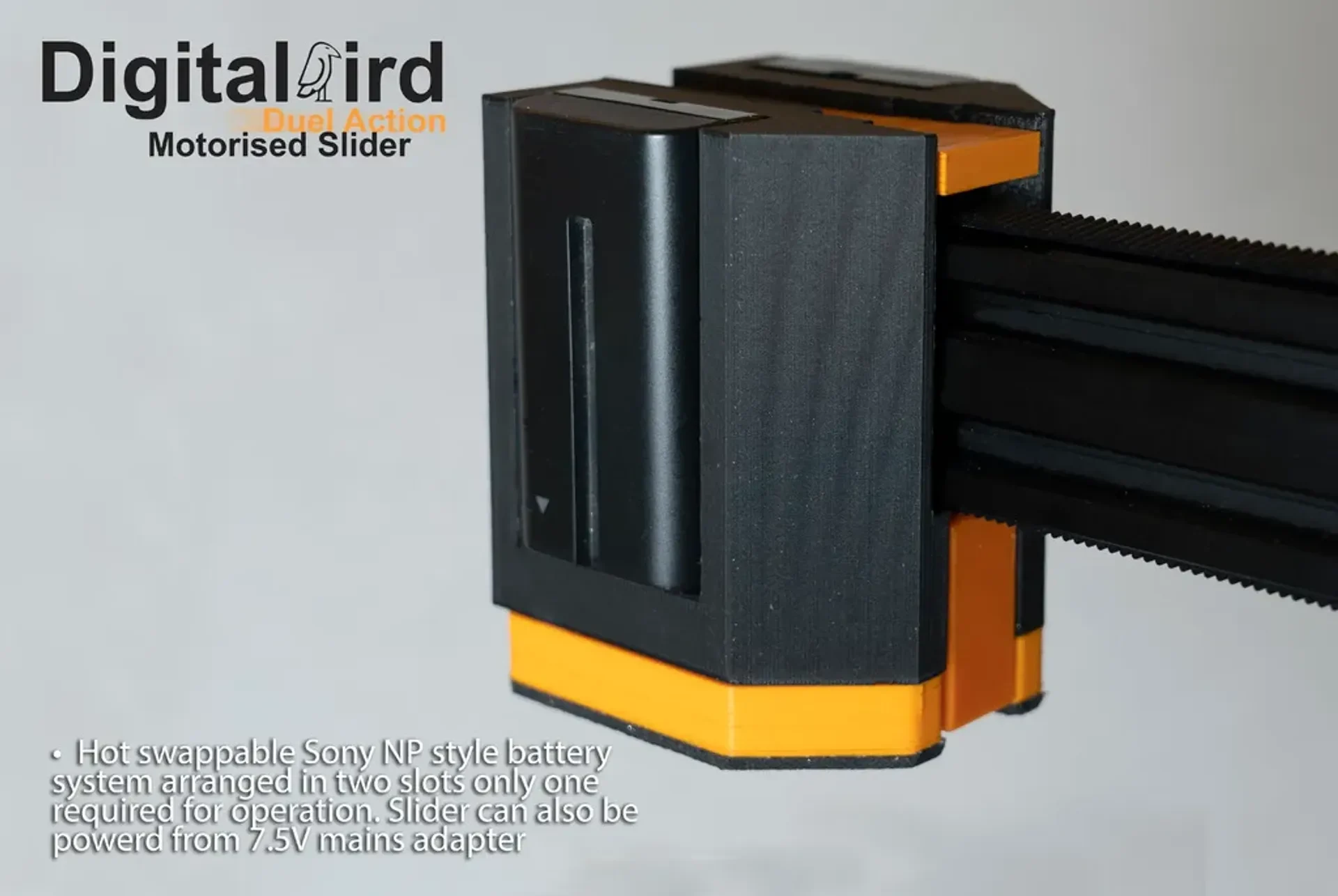

Аккумуляторы типа Sony NP с возможностью горячей замены
Концевой выключатель для автоматической настройки

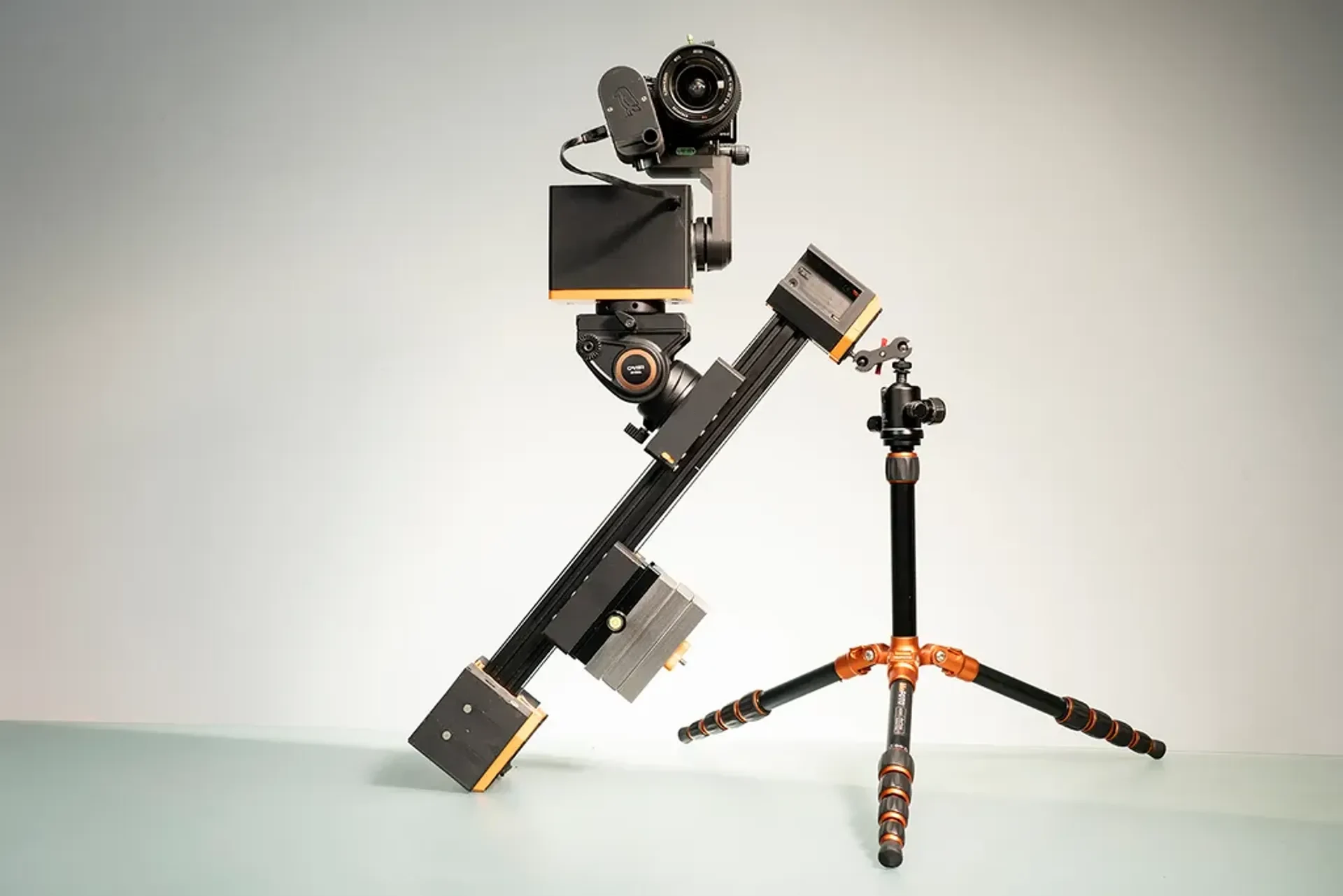

Возможность вертикального подъема (до 4 кг с использованием противовесов на нижней каретке)
Сверхбесшумные шаговые драйверы обеспечивают плавную и бесшумную работу в режиме микрошага.
Магнитный энкодер позволяет позиционировать камеру вручную.

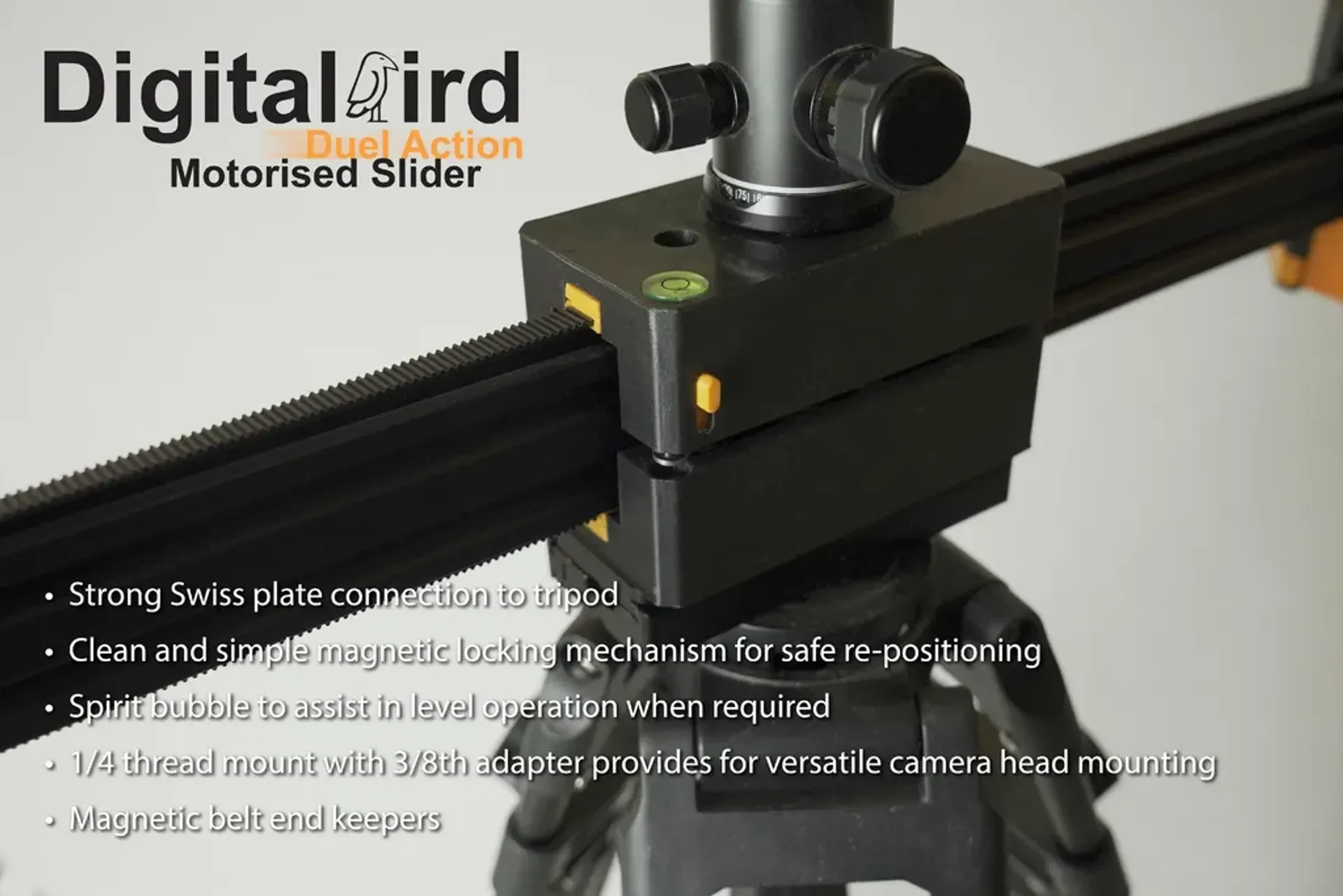

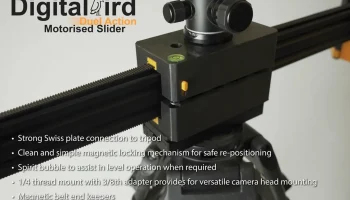

Механизм блокировки для удобства транспортировки.

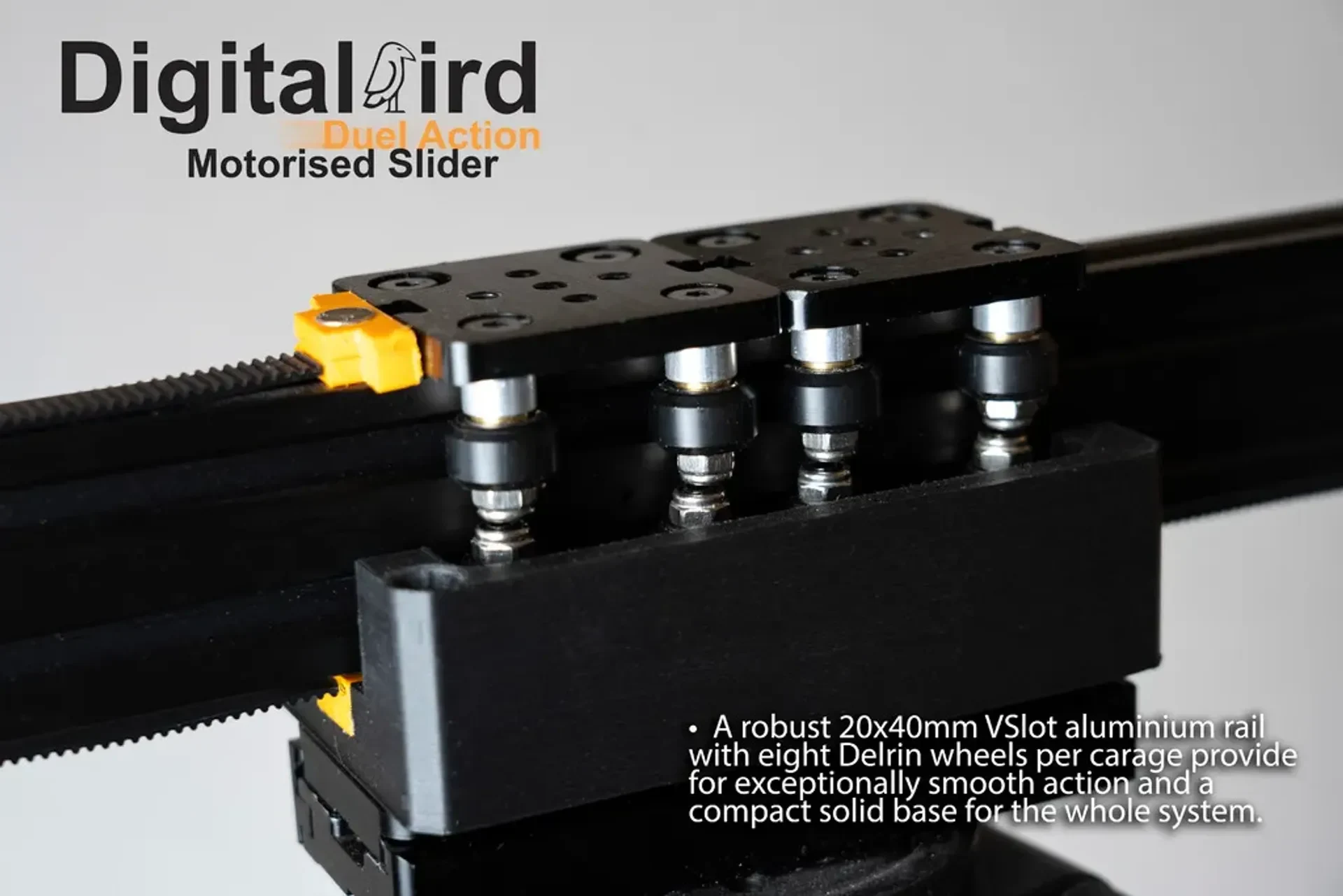

Компактный монорельс без ремней на открытом пространстве, которые могут зацепиться.

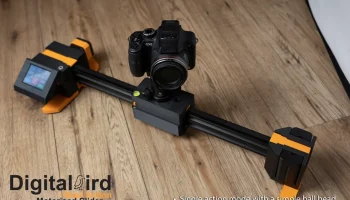

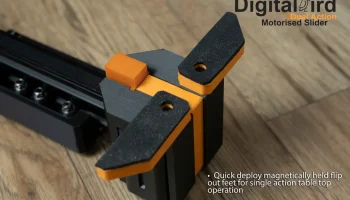

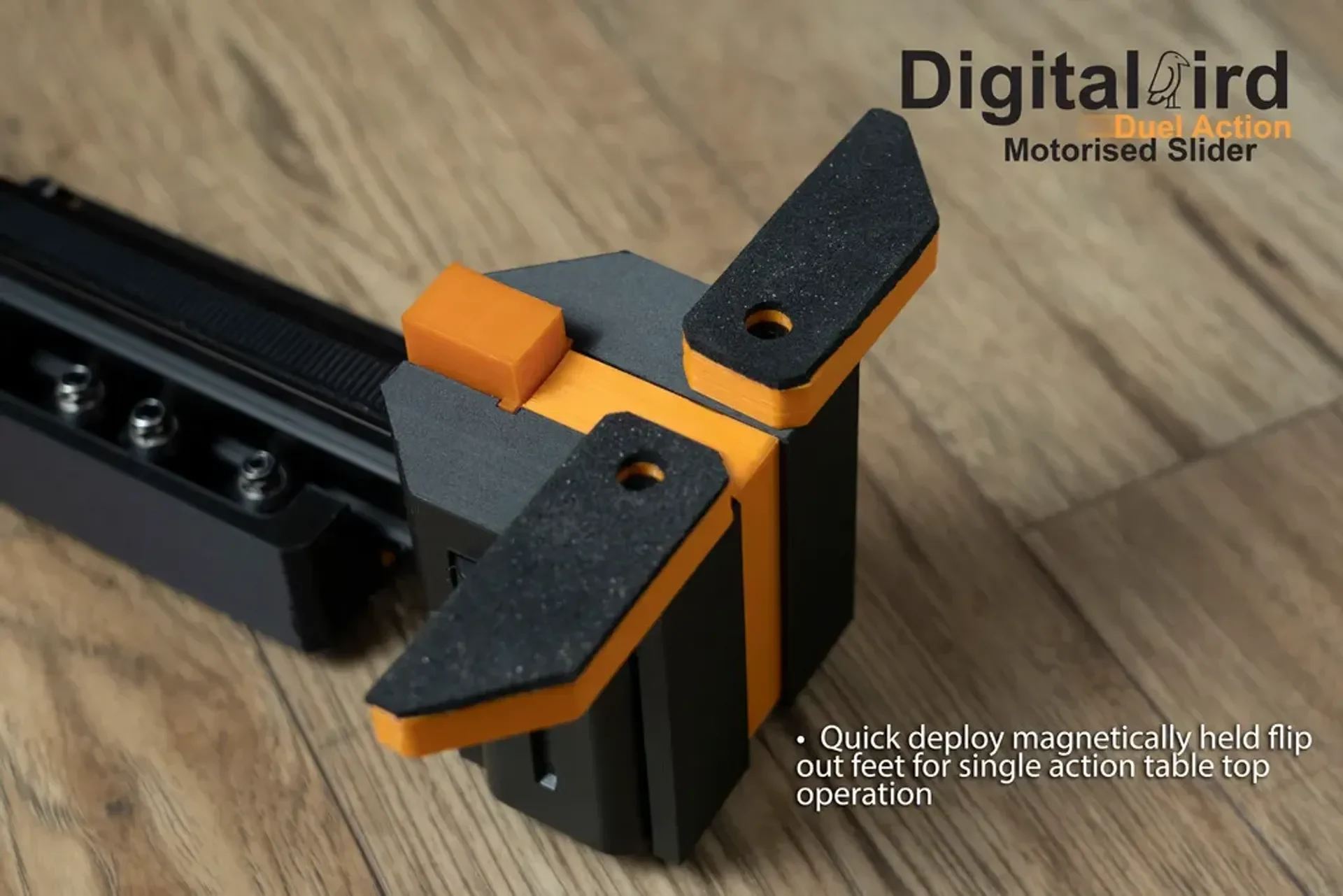

Выдвижные телескопические ножки для быстрой установки в режиме скольжения одинарного действия.
OLED-дисплей для контроля заряда батареи и состояния PTZ
Может быть построен с более длинной направляющей для использования вне дуэлей.
Системные ссылки:
Комплекты компонентов: https://digital-bird-motion-control.myshopify.com
Программное обеспечение: https://github.com/digitalbird01/DigitalBird-Camera-Slider.
Головка панорамирования и наклона: https://www.printables.com/model/326746-camera-pan-tilt-head-digital-bird
Слайдер камеры «Дуэль»: https://www.printables.com/model/326752-digital-bird-motorized-duel-action-camera-slider

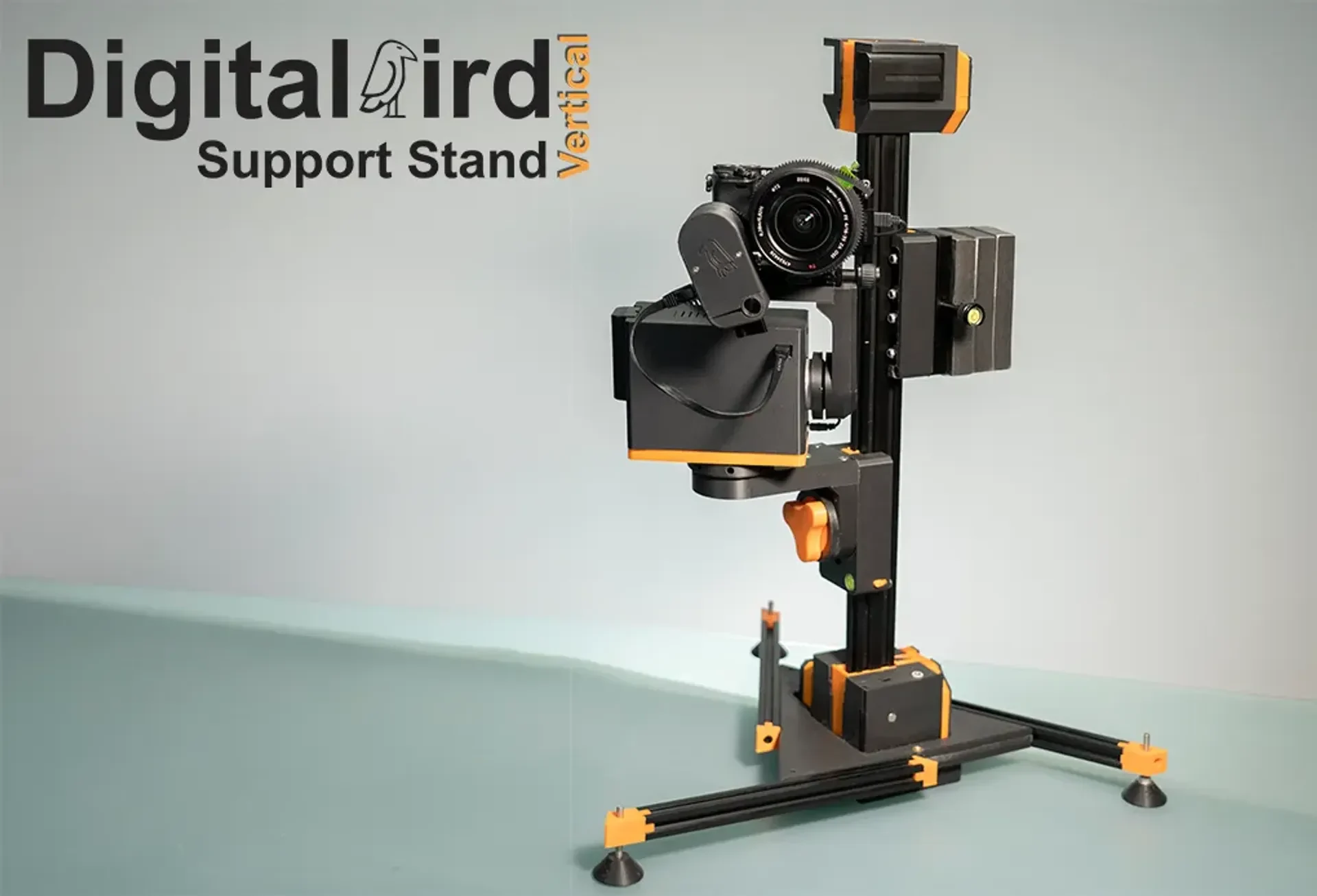

Основание вертикального крепления слайдера: https://www.printables.com/model/326747-vertical-camera-slider-tripod-base
Мотор фокусировки/зума: https://www.printables.com/model/326749-focus-motor-digital-bird-motion-control
Цифровая панорамная головка/поворотный стол: https://www.printables.com/model/326745-digital-bird-video-turntable-pan-head
Компактный контроллер WIFI: https://www.printables.com/model/326750-digital-bird-wifi-remote
Контроллер PTZ Plus WIFI: https://www.printables.com/model/326748-ptz-plus-camera-motion-control
Кредиты: В этом проекте используются две основные библиотеки Arduino с открытым исходным кодом, за что я очень благодарен.
gin66/FastAccelStepper Отличный ресурс для управления несколькими шаговыми двигателями с контролем ускорения на всех шаговых двигателях.
Библиотека Seithan/EasyNextion Простой в использовании метод настройки и выполнения команд с дисплеев Nextion.
Обновление новостей: 01.13.23
Материнская плата Digital Bird обновлена до версии 2.0. Если вы все еще собираете свою систему с использованием ком��лектов, приобретенных до этой даты, будьте уверены, что новое обновление только добавляет удобства, а не дополнительных функций. Изменения заключаются в следующем:
Больше нет необходимости в Y-кабеле между OLED и кодером. Для OLED добавлен дополнительный порт.
Накладка резистора на задней стороне платы больше не требуется.
Теперь на обновленном ползунке есть 2 по��та для 2 концевых выключателей, и нет необходимости использовать один порт.
Обновление новостей: 30.11.22
Конец аккумуляторного отсека был изменен, чтобы обеспечить возможность установки второго концевого выключателя. Раньше единственный концевой выключатель на конце двигателя позволял осуществлять автоматическое возвращение в исходное положение, но не предотвращал сбои, если ползунок по какой-либо причине сбивался с пути. Недавние обновления кода помогают преодолеть такие проблемы.
