Mi Recinto Lack de 645 мм: Электронное управление и схемы...

Привет, друзья.

Это последняя публикация моего личного проекта, посвященного нехватке 645 мм для моего MK3S+.

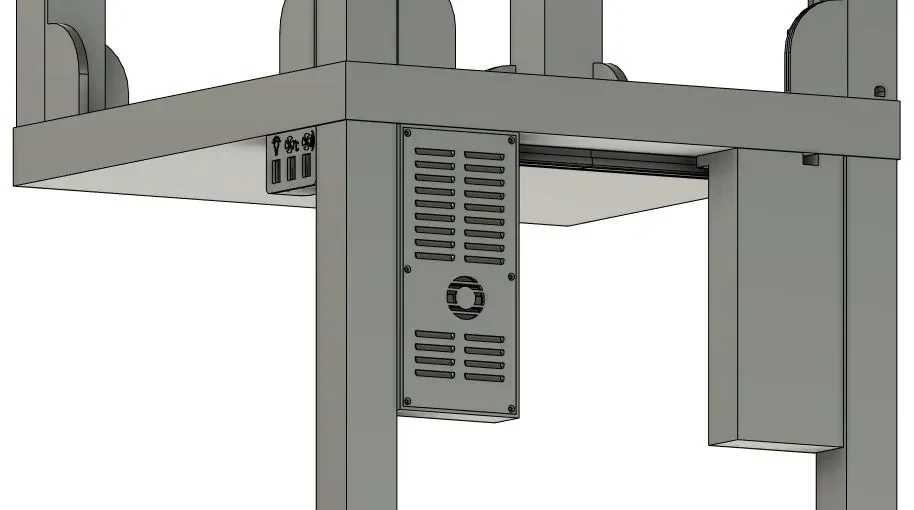

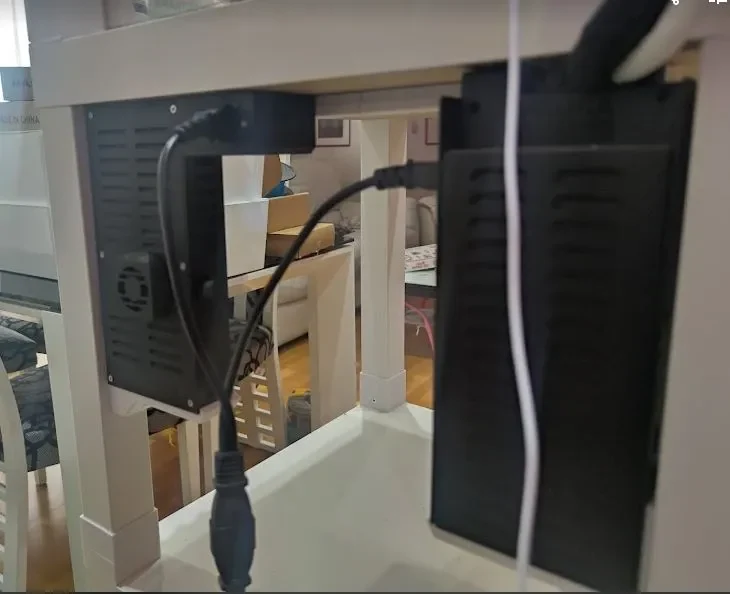

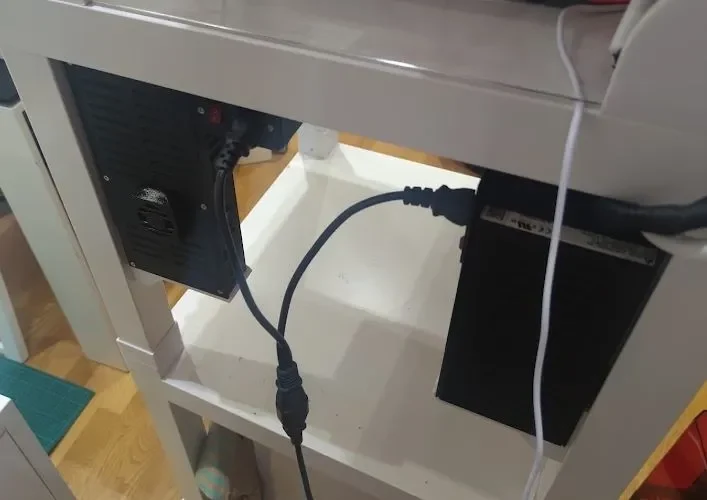

В этом случае, когда вы используете электронное управление, которое установлено в моей памяти, есть свободная модификация, которая вам нравится или необходима. Для защиты и защиты электронного управления, расположенного внутри места, просто нанесите его на блок питания и ту же форму, что и блок питания. Выход из этой системы управления блоком питания в виде койки — это то, что не осталось в наличии и в какой-то момент вы можете отключиться.

Воспроизведение моего проекта направлено на управление вентиляцией по температуре в комнате Lack. Используя температурный лазерный пистолет и лекторы после различных временных отпечатков в зоне отдыха, я программирую постоянную внутреннюю температуру в медицинском учреждении на датчике am2320 от 37 до 42 ºC, что составляет 10 см от высоты камеры от 35 до 35 °C. 40°С.

Для управления системой вентиляции и освещением трех прерывателей. Первый пример был направлен прямо на освещение, ведущее к чтению. Второй прерыватель подключает систему в «автоматический режим» так, чтобы при температуре 37 °C датчик работал на 50 %, а при температуре 42 °C — на 100 %.

Если после включения прерывателя система будет работать в «режиме работы», вентиляция будет работать на 100% независимо от температуры внутри помещения. Логично, что можно активировать один из прерываний, «автоматический режим» или «ручной режим». На ЖК-экране отображается информация о том, что режим установлен, и отображается сообщение о том, что есть пульсации прерываний вентиляции в обратном направлении.

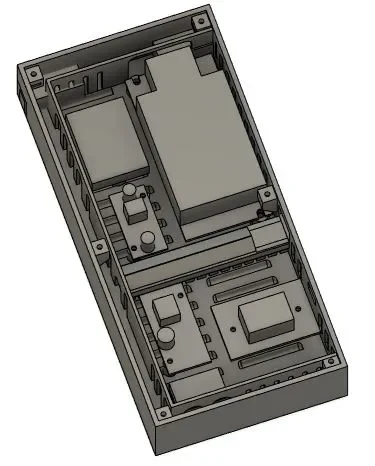

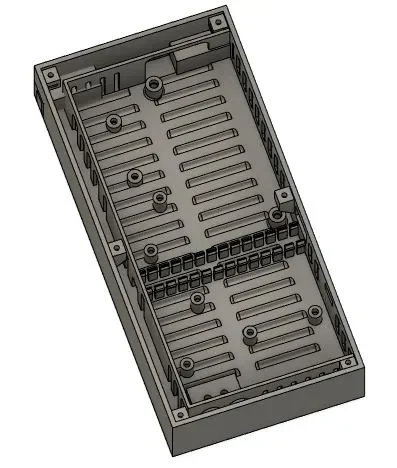

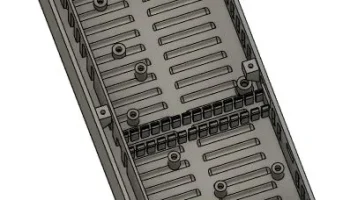

В этой модели можно найти также архивы для импорта моего электронного блока управления, кабельных каналов между моими электронными устройствами, блока питания и прерывателей управления.

Идея создания моего электронного блока — это идея выбора блока питания:

https://www.printables.com/es/model/16832-delta-psu-black-prusa-mk3s-lack-enclosure-parts

Вы включили планы соединения в качестве материала, который он реализовал. Вся система контролируется Arduino Nano. Также вы включаете программу, которую хотите. С информацией о моей публикации связано все, что необходимо для установки, если это то, что я хотел сделать, как сейчас. Прочитать несколько онлайн-уроков по Arduino не очень сложно. Если вы не видите ни одного чувака в контакте, вы можете помочь всему, что можно.

Все пьезы остались в наличии с 10 % скорости движения. Электронная комната с черным PETG и ресторан с белым PETG. Также вы используете черный цвет PETG, чтобы запечатлеть значки и логотипы пульсаторов, а также запечатлеть их в цветах. Вы включаете архив для этого (расширение 3 мф.) и другое, если хотите, чтобы он был убран и был создан только в цвете.

НЕОБХОДИМЫЙ МАТЕРИАЛ

CAJA INTERRUPTORES СВЕТОДИОДЫ И ВЕНТИЛЯЦИЯ

3 прерывателя цвета белого цвета с соснами аль-менос
4 торнильо карпинтеро 2,6 х 12 мм для того, чтобы положить тапу на каркас де лос прерывателей
3 торнило карпинтеро 3,5 x 12 мм для удержания каркаса де лос прерывистов в теко де ла меса
Кабели Dupont длиной 20 см, мачос и хембра для реализации соединений прерывателей с электронной клеткой

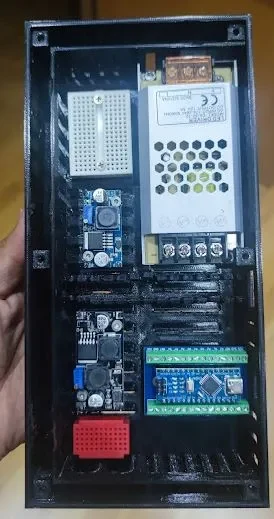

КАЙА ЭЛЕКТРОНИКА

1 Arduino Nano с ATMEGA328P и новым загрузчиком, позволяющим запустить сторожевой таймер программы. Если вы не хотите активировать сторожевой таймер, вы должны выйти из программы Arduino, которая будет сравниваться с другими, и получить доступ к Arduino Nano, включая предыдущий загрузчик. Также потребуется панель для Arduino Nano, чтобы облегчить подключение:
1 источник питания напряжением 230 В, 12 В и 60 Вт, для питания светодиодных ламп, вентиляции и всех электронных устройств
2 торнильо-де-кабеса-велланада-де-М4 x 5 мм, 2 аранделас-эстрешас M4 и dos tuercas encastrables M4 x 3 мм для f
