Кольцевой светильник 170 мм

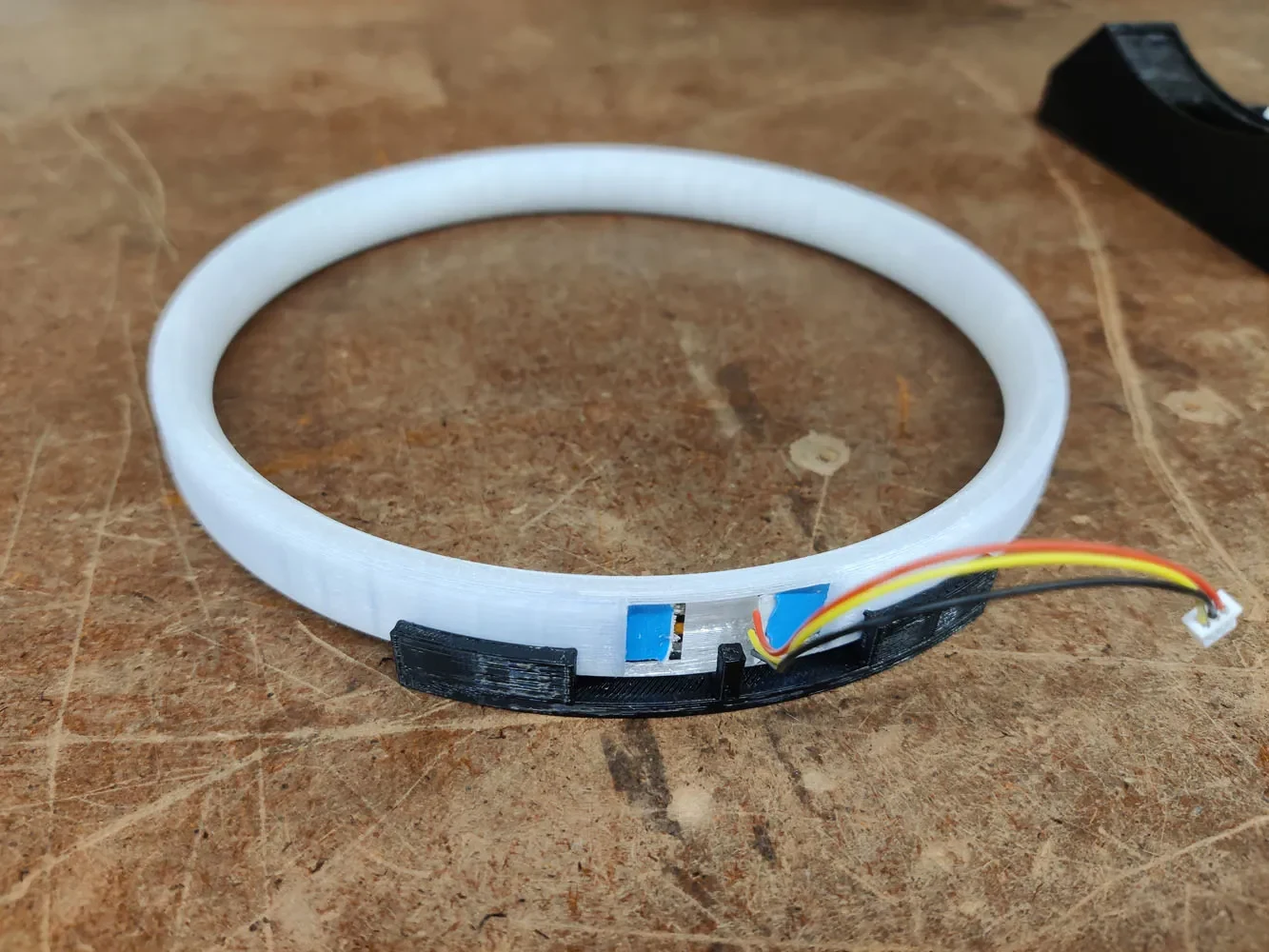

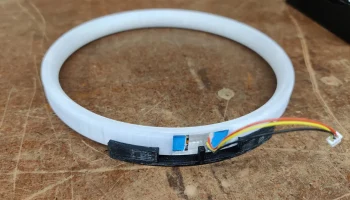

RingLight диаметром 170 мм для светодиодной ленты WS2812B шириной 12 мм (144 светодиодов/м, в этой конфигурации 50 см/72 светодиода), управляемой Arduino Nano. Имейте в виду, что разные производители светодиодных лент используют разные размеры светодиодов и ширину лент, возможно, вам придется изменить профиль кольца в соответствии с вашим!

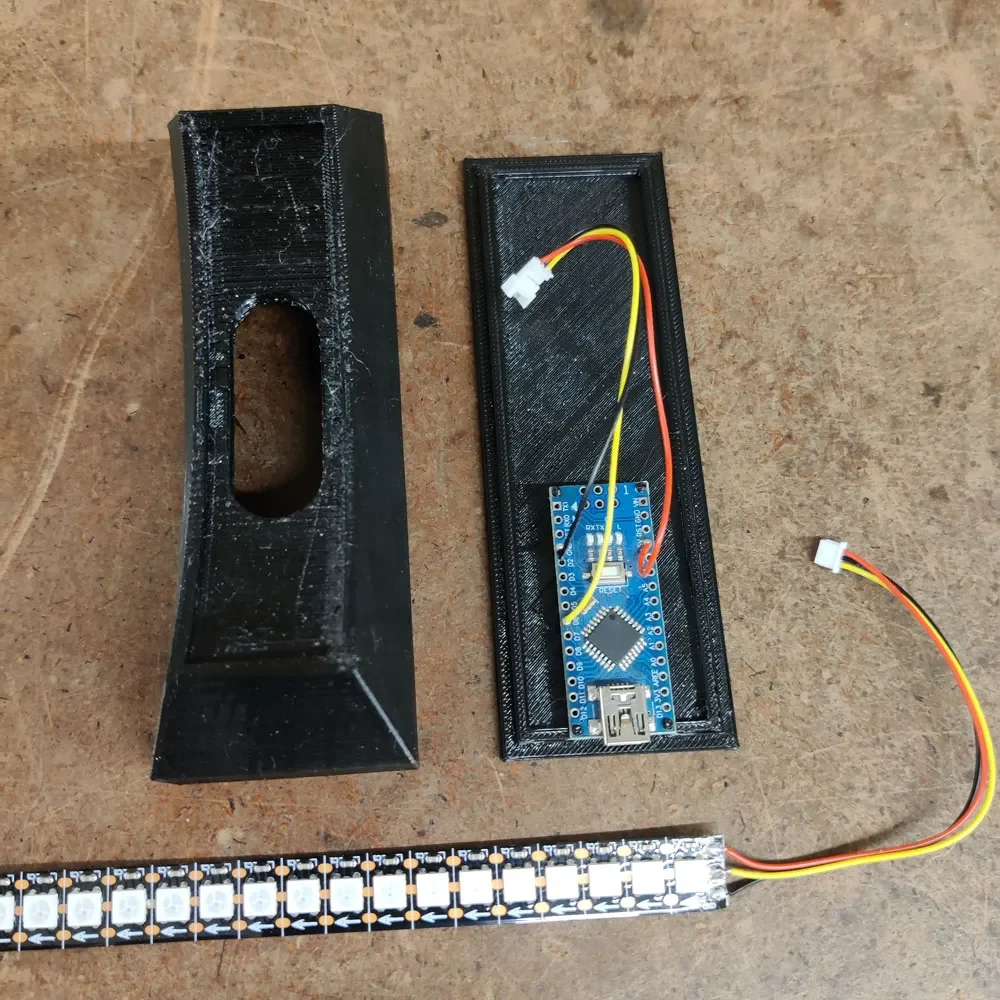

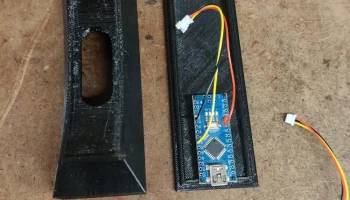

Эта версия получает питание непосредственно от USB-кабеля Nano без каких-либо дополнительных кнопок или переключателей, но для тех из вас, кто любит моддинг, в базе должно быть место для дополнительных приспособлений.
Светодиодная лента управляется Nano с помощью библиотеки FastLED. Я нашел хороший источник готовых к использованию примеров на GitHub Марка Кригсмана (https://gist.github.com/kriegsman). Мой личный фаворит — «Пацифика». Все, что вам нужно сделать, это изменить контакт светодиодного драйвера на то место, где вы разместили свой, и указать количество светодиодов. Но те, у кого есть навыки программирования, могут многое сделать с помощью светодиодов...

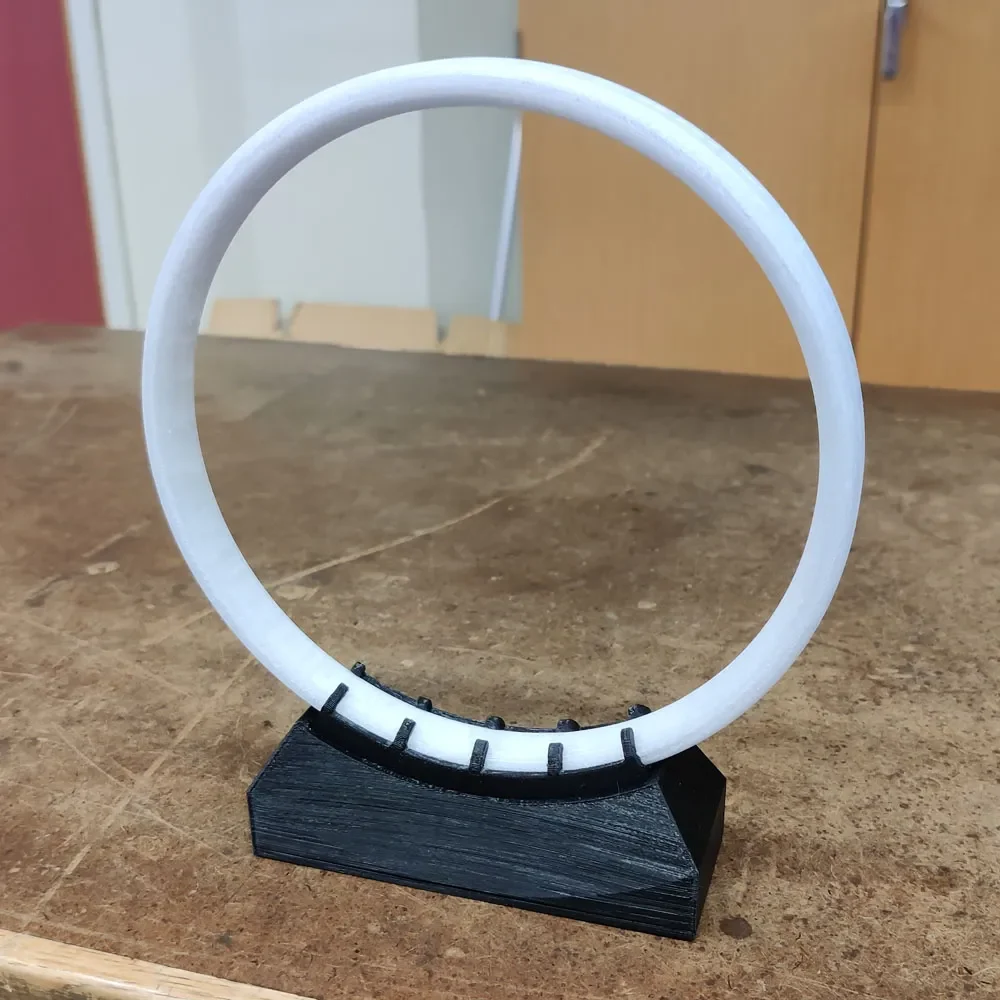

Эта модель адаптирована под размер кровати мини, поэтому кольцо можно распечатать одной частью. Все напечатано из PETG с высотой слоя 0,25 мм. Я использую стандартные настройки: 2 периметра и 4 сплошных нижнего и верхнего слоя. Это оставляет небольшую пустоту внутри, где я использую 10% заполнения, в зависимости от того, какой тип заполне��ия вы используете, таким образом внутри кольца будут видны видимые узоры, которые мне нравятся. Кольцо напечатано прозрачным PETG (в моем случае addNorth), а затем отшлифовано, чтобы придать ему ощущение «сатина» или «брашированности».

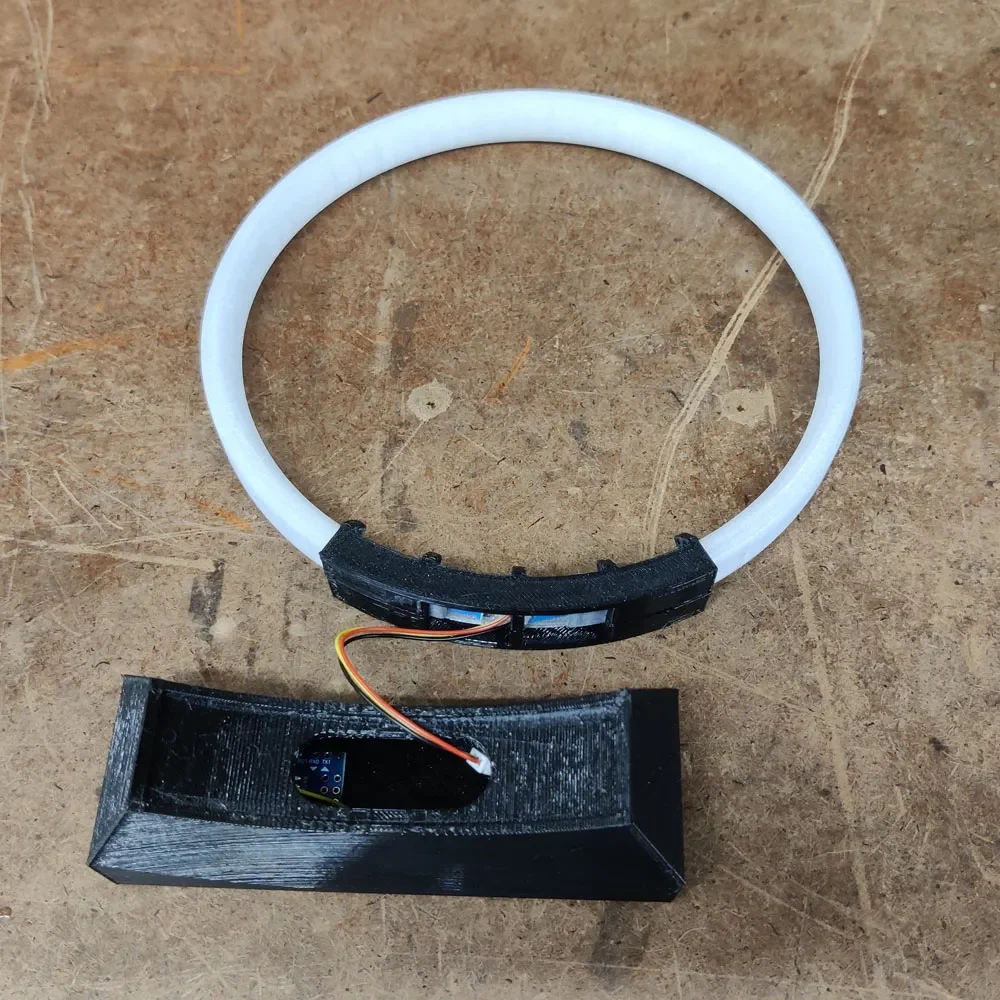

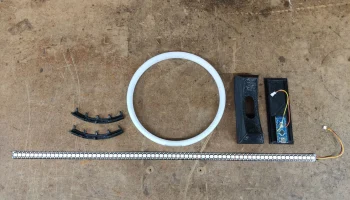

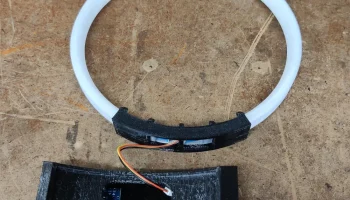

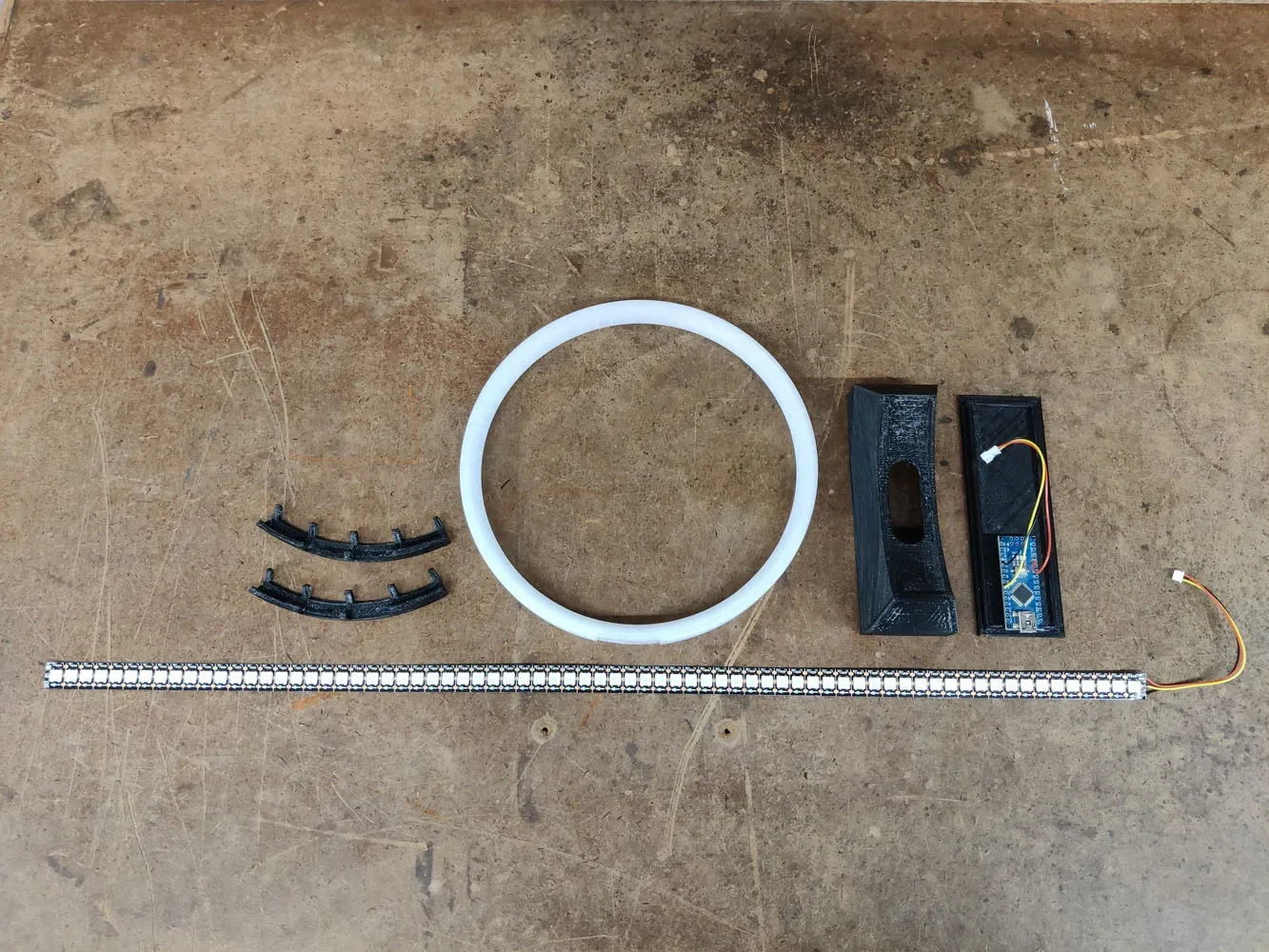

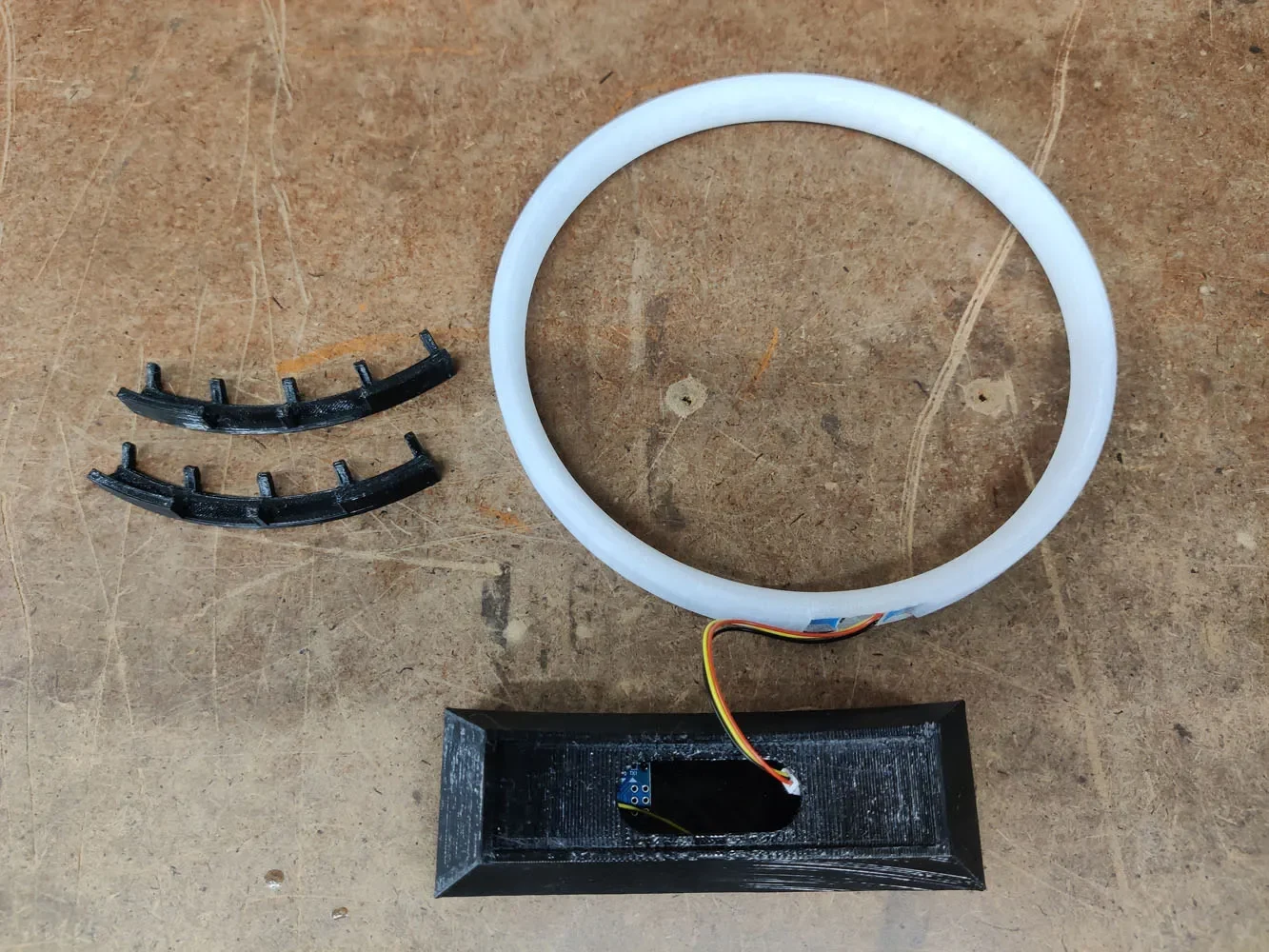

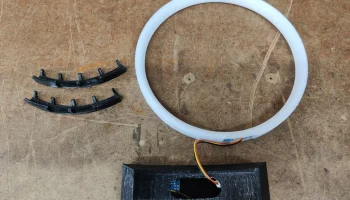

Кольцо и опорную пластину можно напечатать без поддержки в том виде, в каком они есть. Коготь необходимо разделить посередине, а затем можно печатать детали без поддержки. Основанию, скорее всего, потребуется поддержка вокруг верхнего отверстия, если вы печатаете его в «нормальном» положении.
Время печати всех деталей зависит от выбранных вами настроек, но печать моих деталей заняла около 6 часов.
Файл модели, включенный в формат Autodesk Fusion 360 (извините, очень быстрая и грязная версия, поэтому вам может быть сложно разобраться).

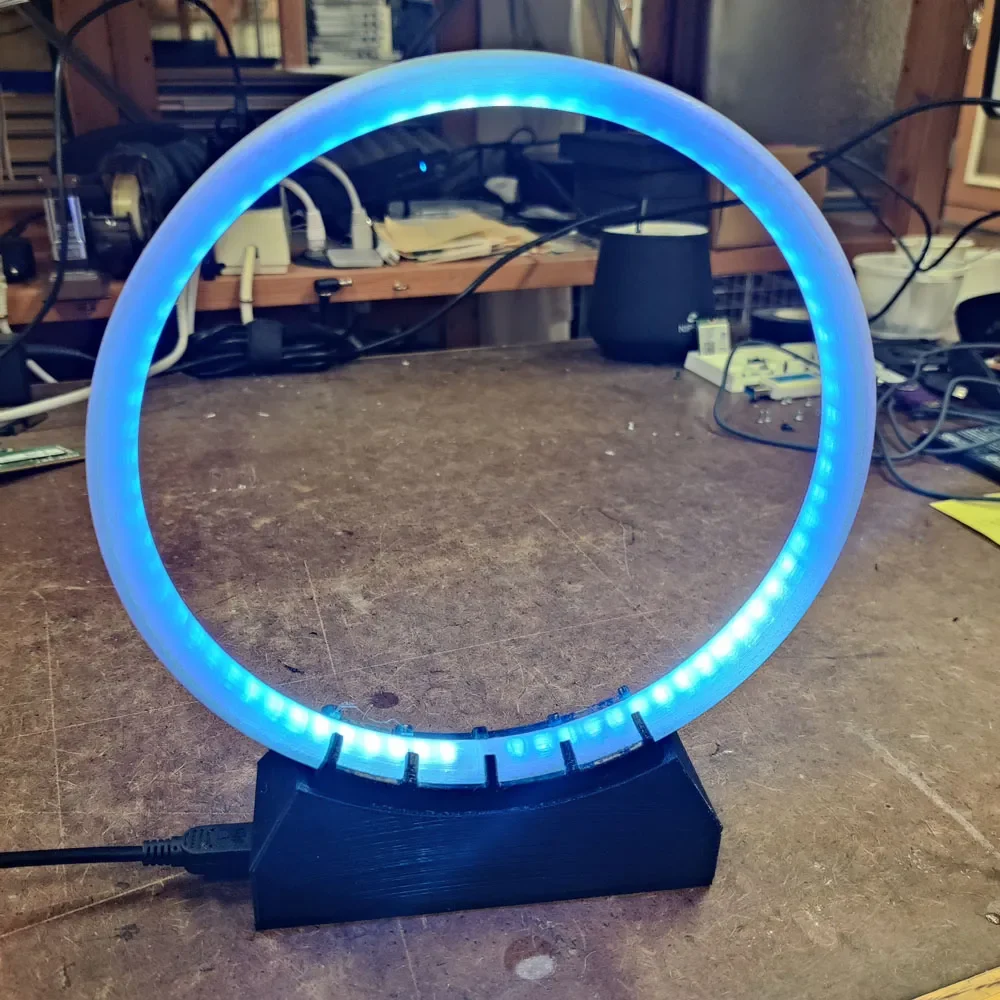

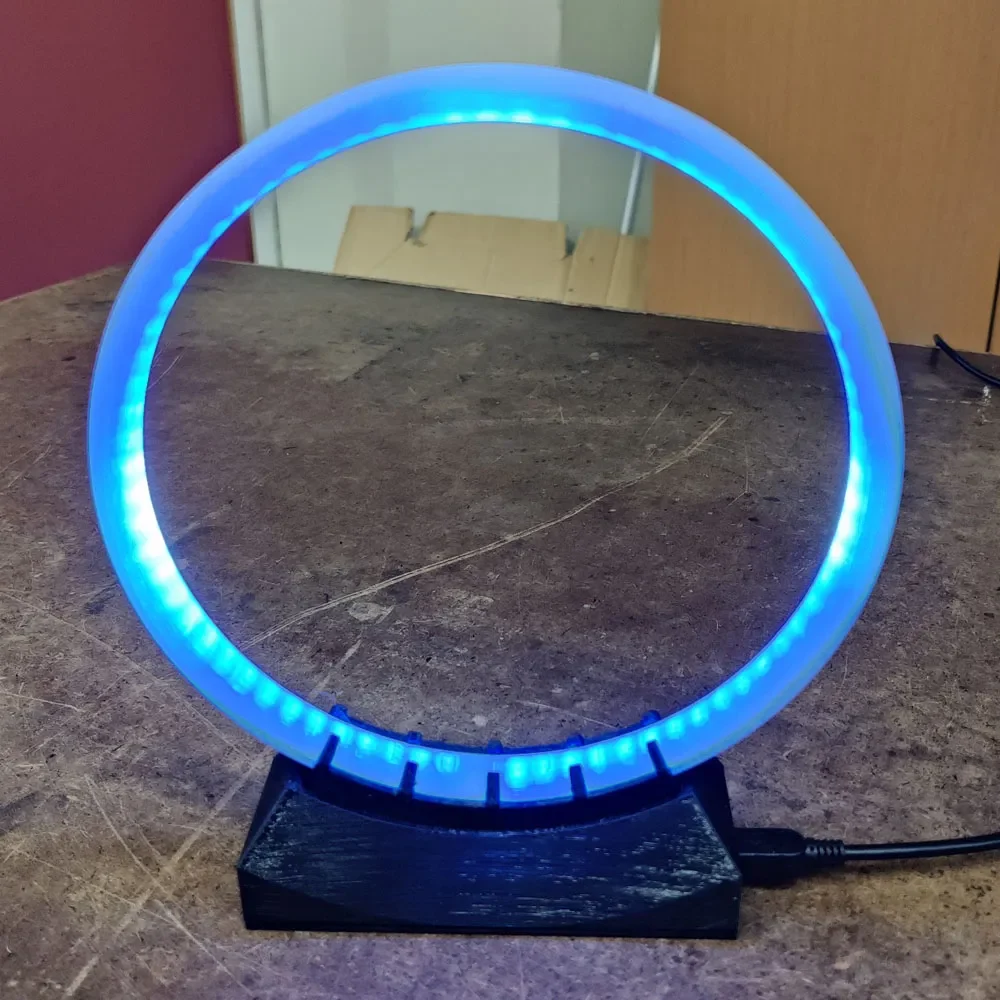

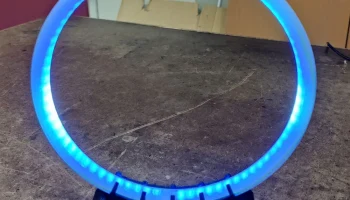

Пример видео запуска анимации «Пацифика»...
