Настольная метеостанция
Небольшая метеостанция, которая стоит на вашем столе и отображает температуру и влажность. Я сделала их в качестве рождественских подарков для своей семьи.
Видео я сделал по этому поводу. Читать тяжело.
https://youtu.be/OrZo4PBSMo8?si=J4Y-KWx2bHXjPLg-
Что это такое

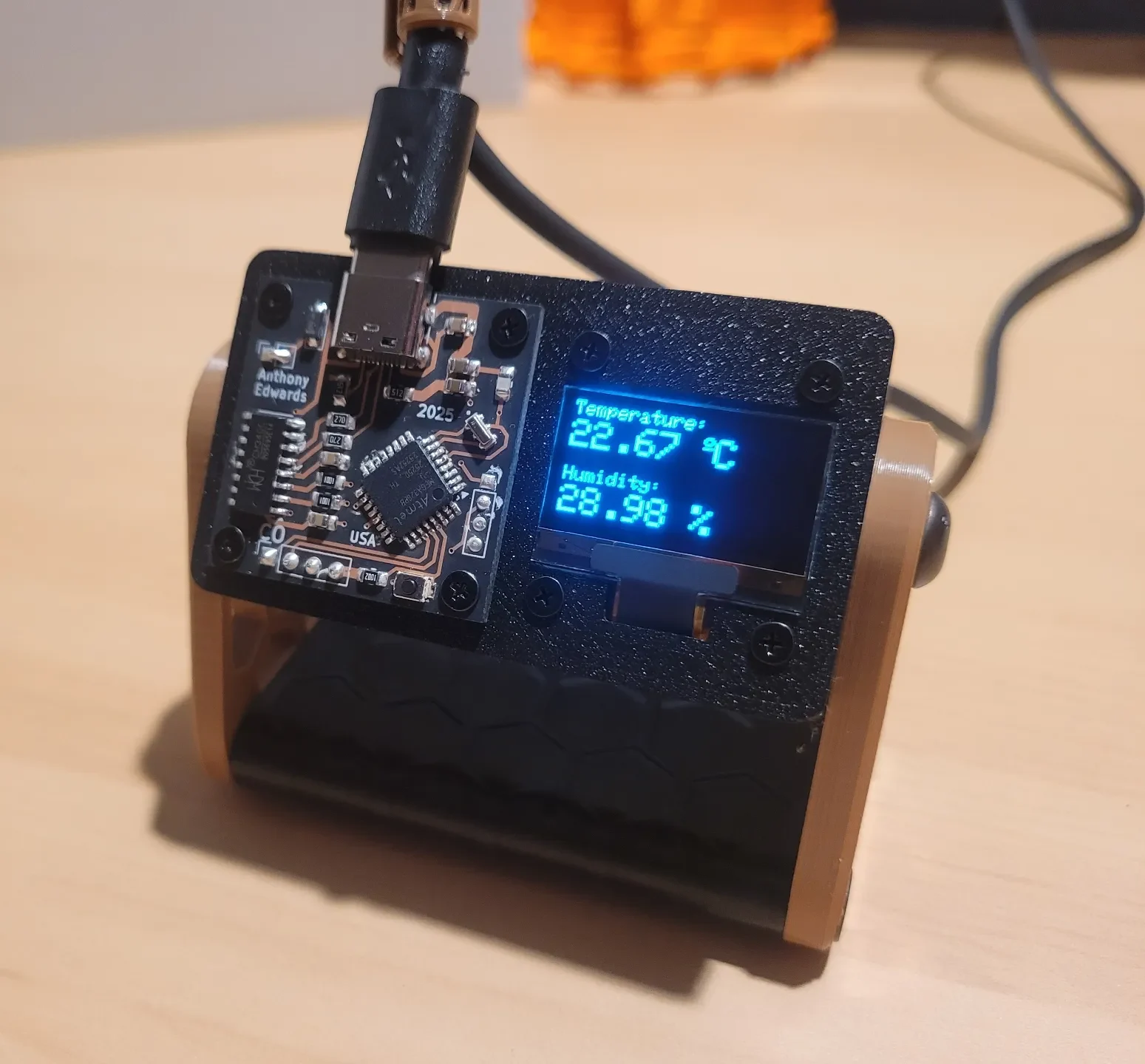

Корпус, напечатанный на 3D-принтере, с индивидуальной печатной платой внутри. Использует ATmega328PB, датчик SHT31 и крошечный OLED-экран. Питание через USB-C.

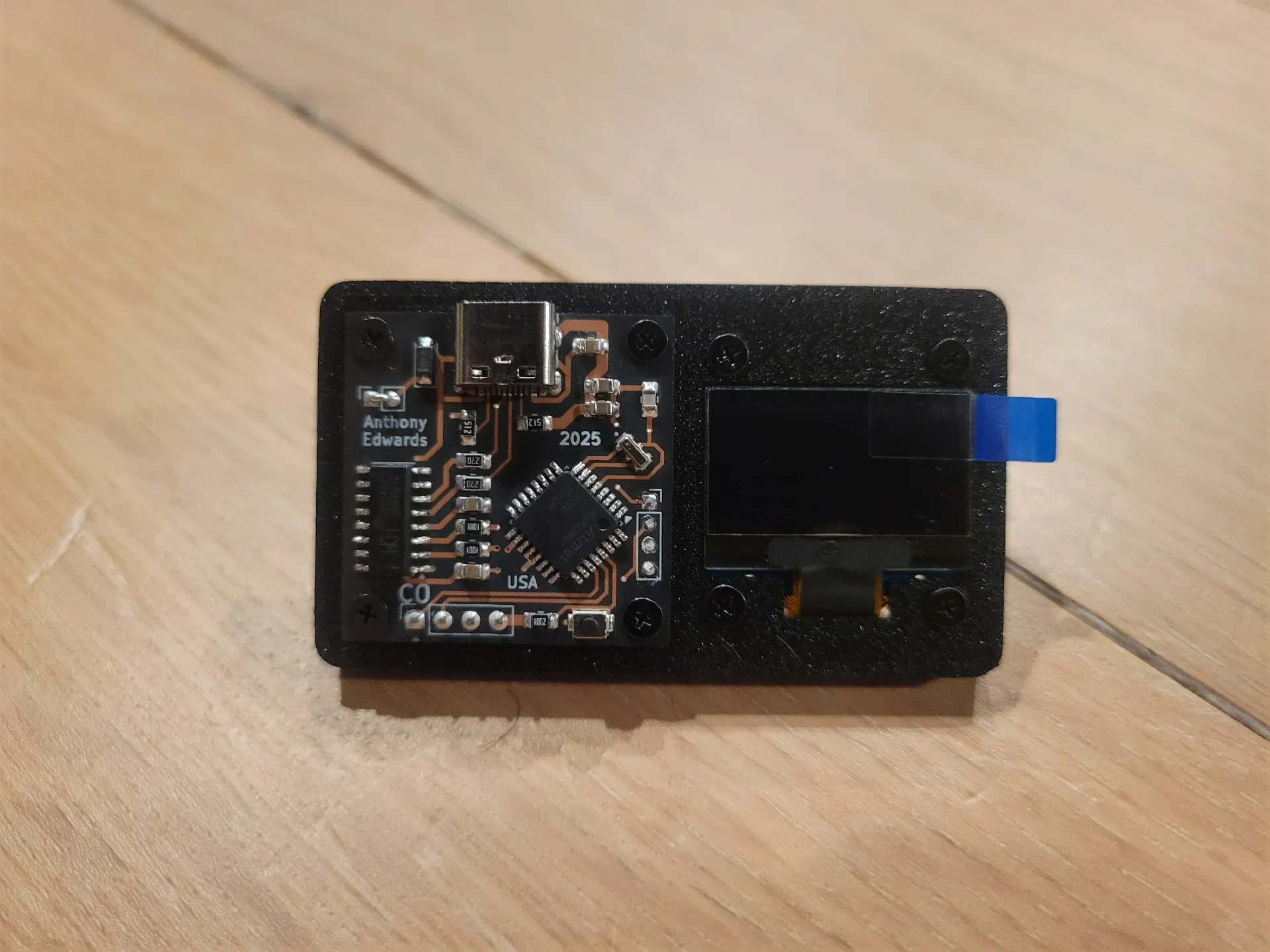

Печатная плата имеет размер 30 x 30 мм с регулируемой подставкой. Сборка защелкивается с помощью винтов M2 и силиконовых ножек, предотвращающих скольжение.
Части
Чип ATmega328PB

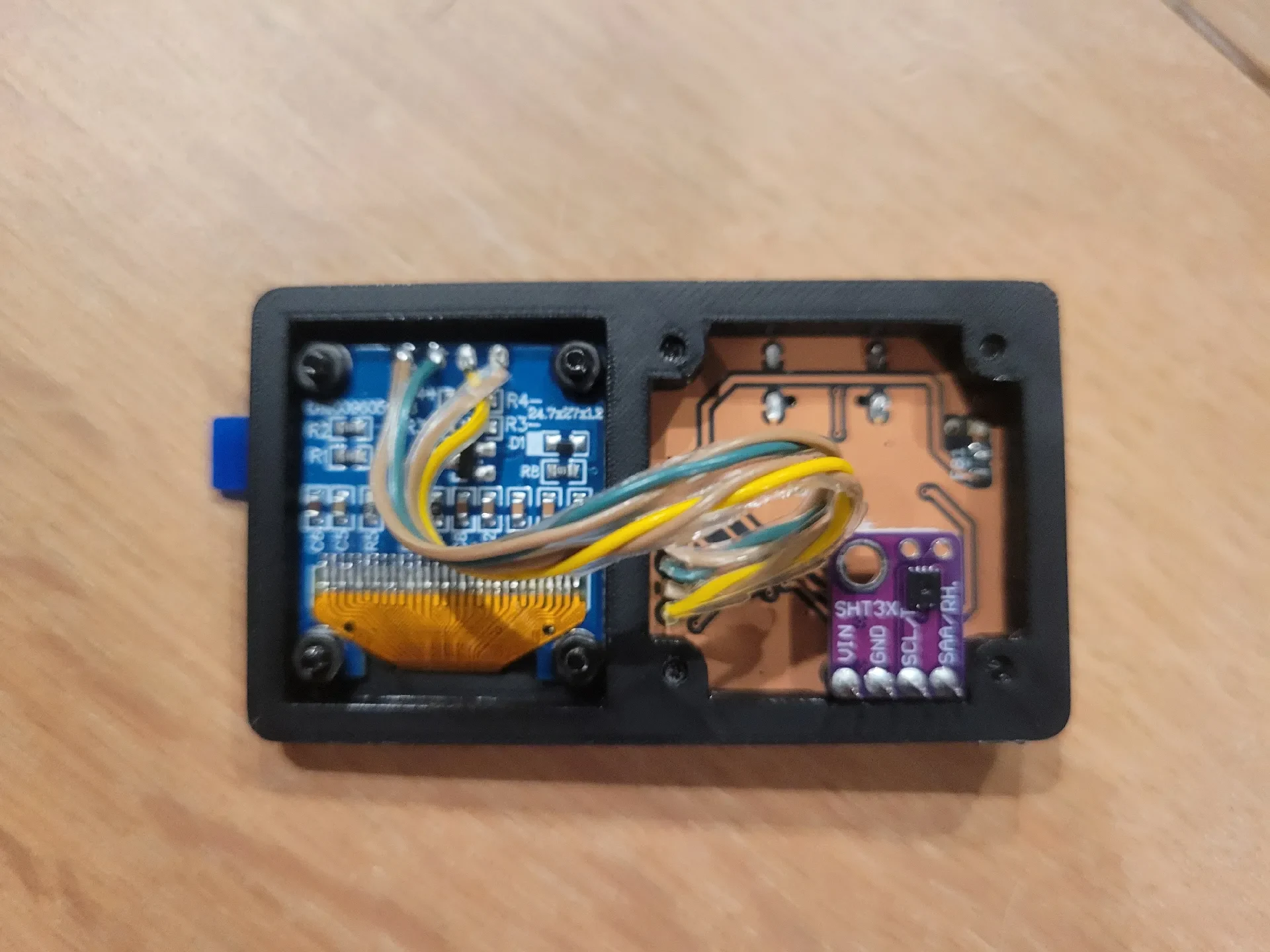

Коммутационная плата датчика температуры/влажности SHT31-D
0,96-дюймовый OLED-дисплей I²C
CH340 USB-чип UART
Разъем USB-C
Резисторы, конденсаторы, резонатор (см. схему)
Винты М2
Силиконовые ножки
Зажимы Voron для USB-кабеля
Примечания
Bootloader warning: The ATmega328PB chips I ordered didn't come with bootloaders. М��е пришлось программировать их с помощью настройки Arduino-as-ISP, что было очень сложно. Проверьте, прежде чем заказывать, или планируйте сжечь их самостоятельно.
Допуски корпуса жесткие. Если ваш принтер плохо откалиброван, возможно, вам придется настроить STL.
Code is straightforward — just Adafruit's SSD1306 and SHT31 libraries displaying the sensor readings.
Я включаю файлы корпуса и схемы, но не схему печатной платы, поскольку хочу, чтобы они были уникальными для моей семьи. You can design your own board from the schematic or just wire everything to an Arduino Nano.
Файлы включены

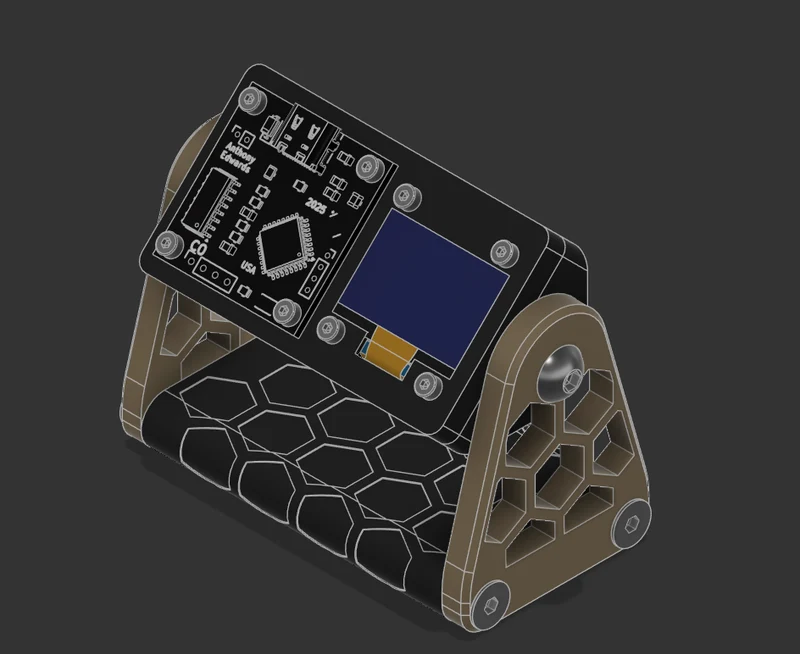

STL для корпуса, основания подставки и боковых панелей

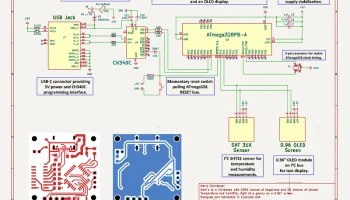

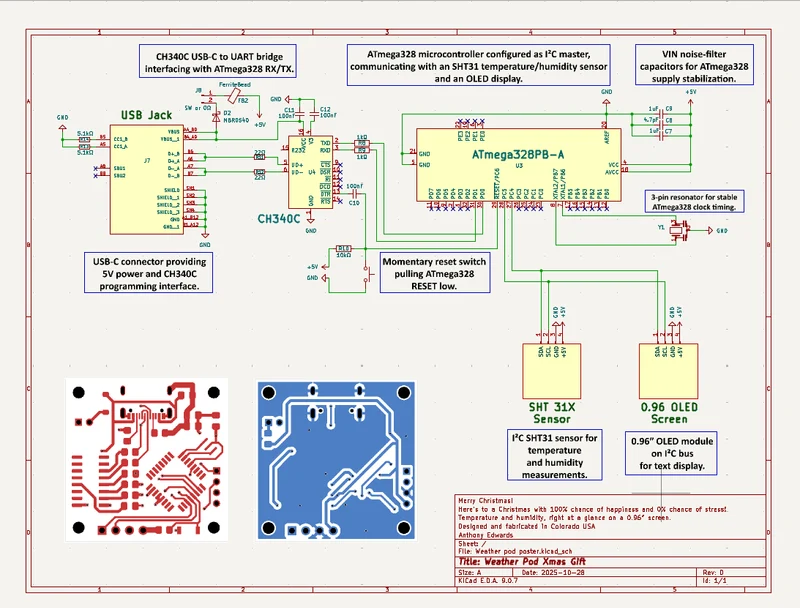

Схематическое изображение
Список компонентов
Сделала 10 таких штук разных цветов. Последние отпечатки закончил в канун Рождества, потому что получилось сли��ком близко.
Кабельный зажим:
