Энергетический монитор (полный проект)............

ЭнерджиМонитор

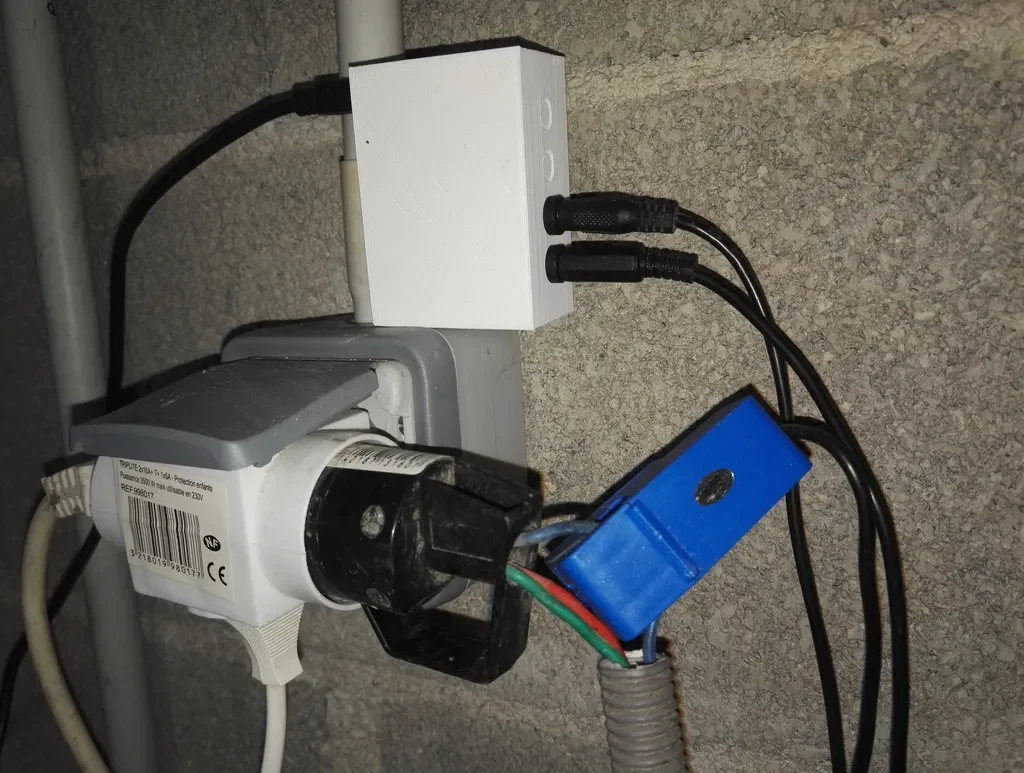

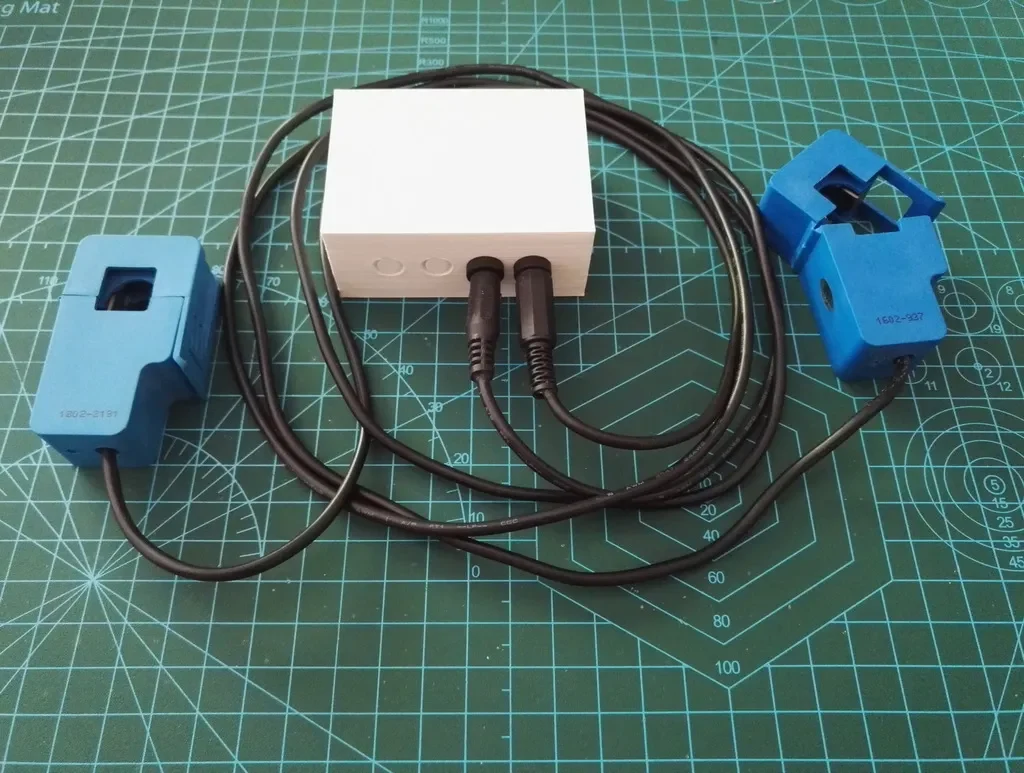

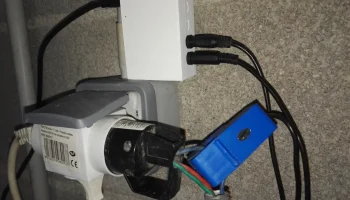

Монитор энергии Arduino с использованием датчиков тока SCT-013-030

Ссылки проекта:

Программная часть на GitHub
Аппаратная часть на Thingiverse

Это проект полного энергомониторинга:

Вы можете управлять от 1 до 6 датчиками.
Настроить его можно через USB (см. ниже).
Он может обмениваться данными через USB с любым самодельным программным обеспечением.

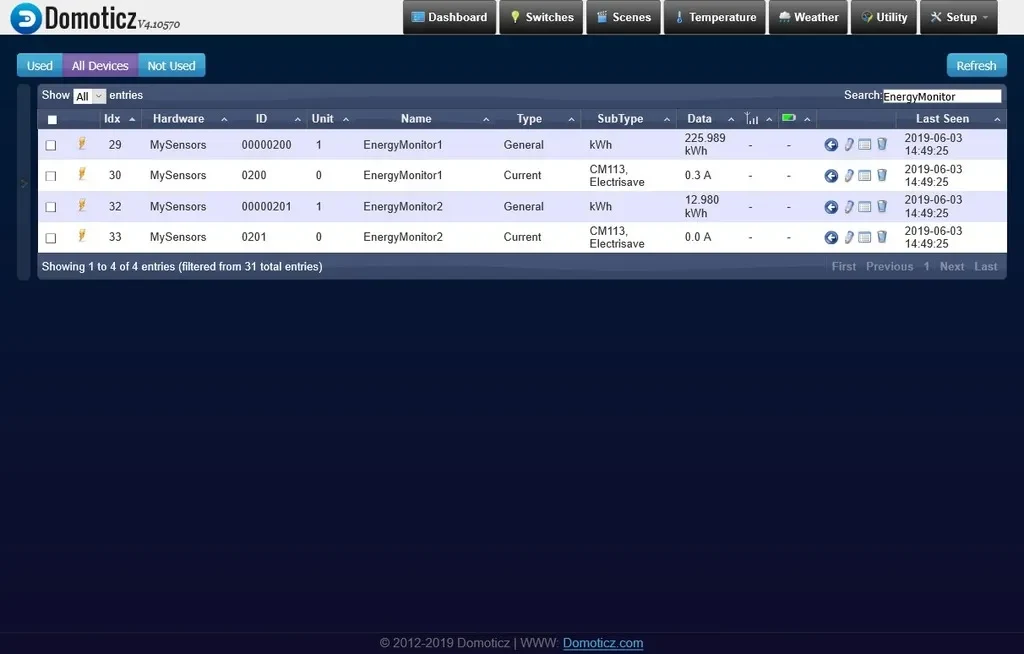

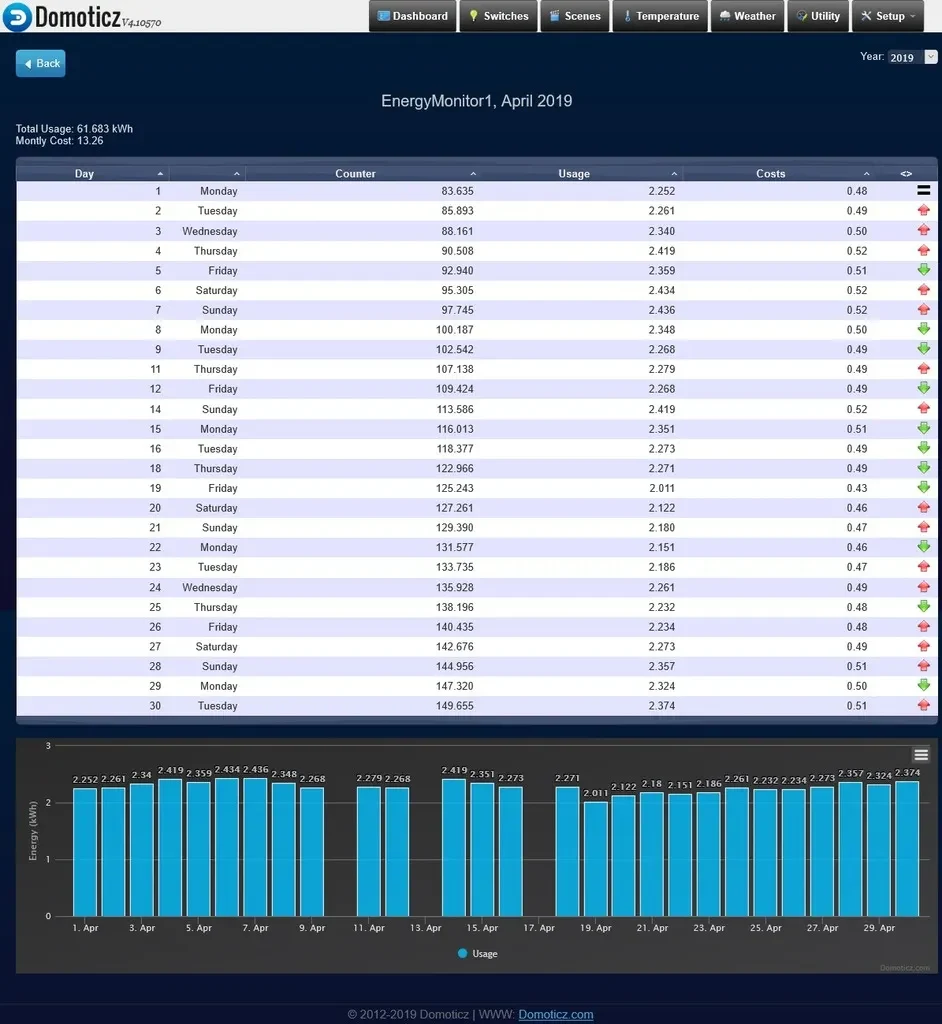

Он может взаимодействовать с любой системой домашней автоматизации, поддерживающей MySensors (я использую Domoticz).
Полный исходный код предоставляется, вы можете настроить его.

Необходимые детали:

Для каждого датчика:
1x датчик тока SCT-013-030 (AliExpress).
Также работает с SCT-013-000 (AliExpress) (см. ниже).
1 аудиоразъем 3,5 мм (AliExpress).
2 резистора 100 кОм (AliExpress).
1 конденсатор 10 мкФ (AliExpress).
1x беспроводной модуль NRF24L01 (AliExpress).
1 конденсатор 10 мкФ (AliExpress) (см. ниже).
1x Arduino Nano (AliExpress).

Инструкции:

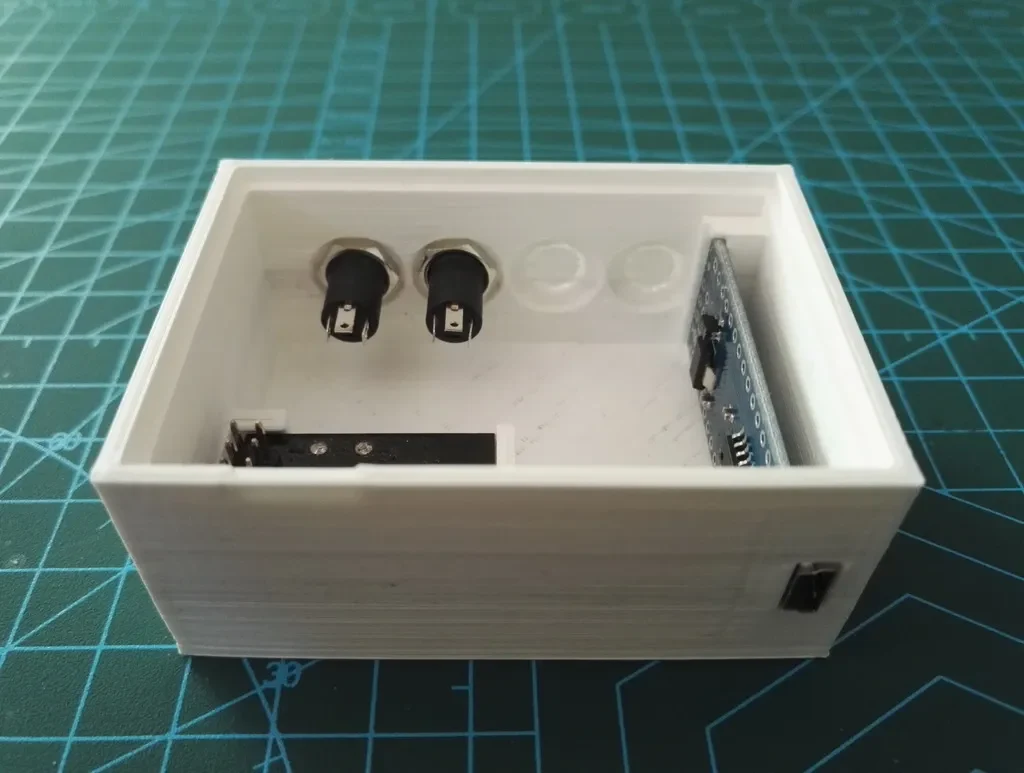

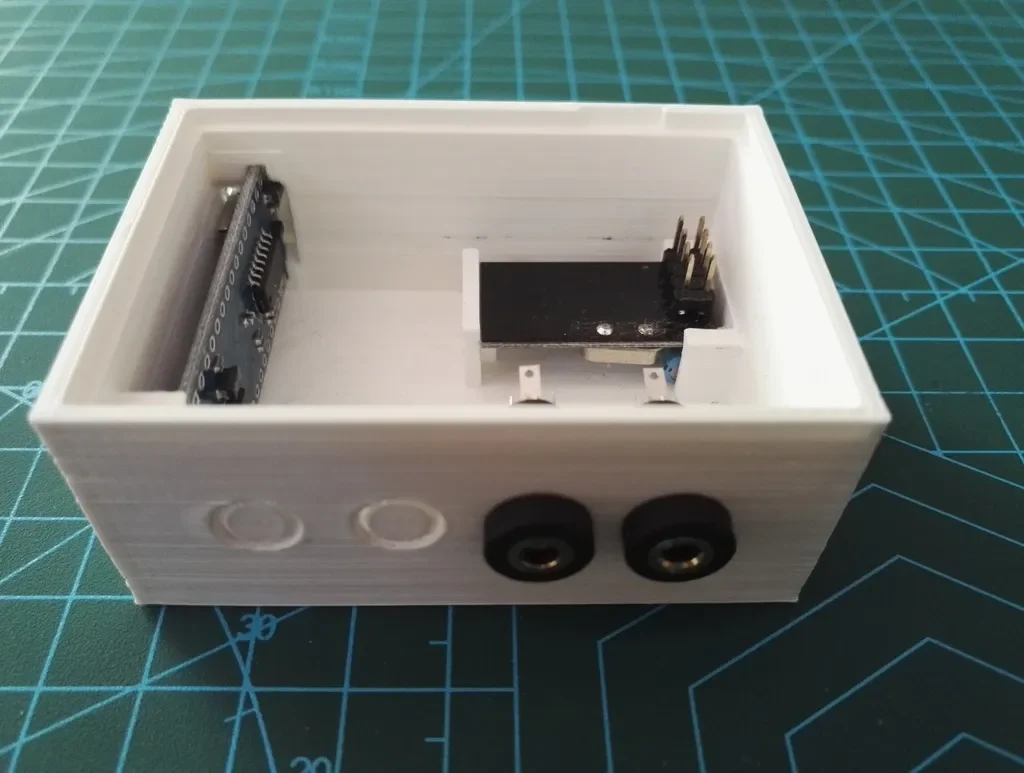

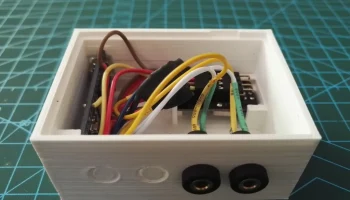

Прежде чем распечатать кейс, вы можете указать, сколько у вас датчиков.
Вы можете определить точное количество датчиков или запланировать больше. Каждая розетка будет предварительно вырезана для будущего использования.

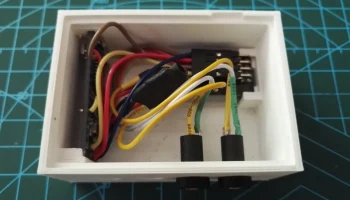

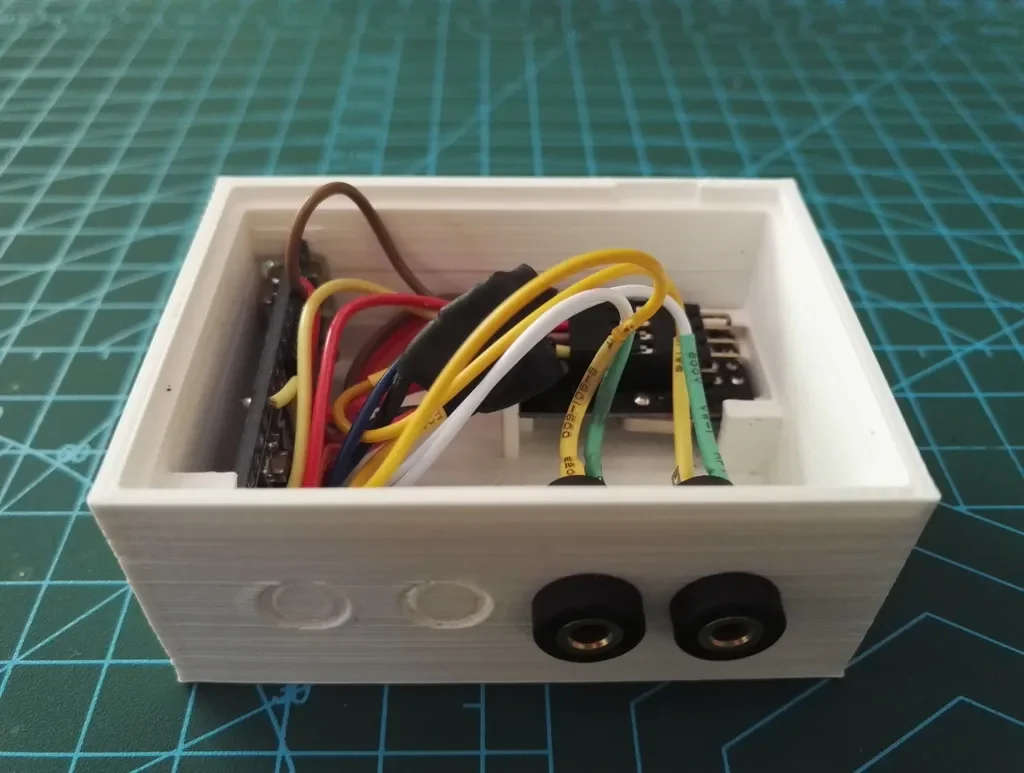

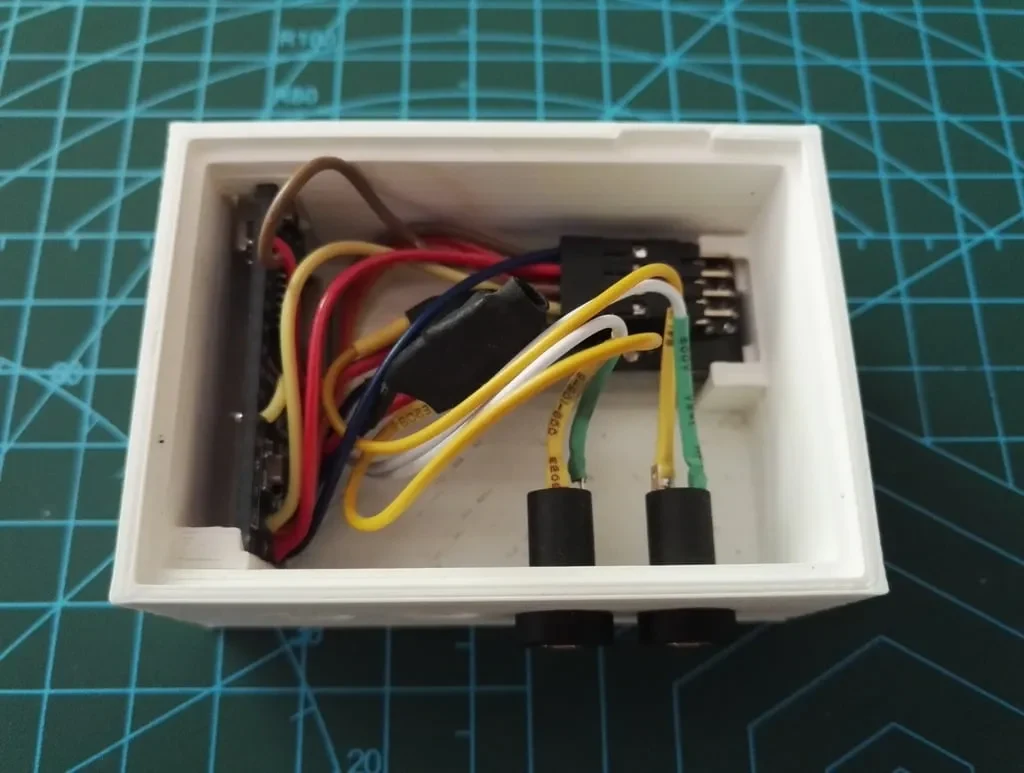

Следуйте объединенной схеме сборки.
Каждый датчик должен быть подключен к A0, A1 и так далее...
Загрузите скетч в Arduino Nano.
Подключите его к любому компьют��ру для настройки (см. ниже).
Давайте поиграем...

Параметры конфигурации:

Количество датчиков,
Калибровка датчика (Vrms, ICal, IOffset),
Частота выборки,
Частота передачи,
Включить/выключить MySensors,
Включить/выключить последовательный выход.

Конфигурация будет сохранена в eeprom.

Используя последовательную консоль, вы можете связаться с датчиком. Например, используя minicom (? для отображения справки):

$ minicom -b 115200 -D /dev/ttyUSB0 __ __ ____| / |_ _/ ___| ___ _ __ ___ ___ _ __ ___| |\/| | | | \___ \ / _ \ _ \/ __|/ _ \| / __|| | | | |_| |___| | __/ | | \ \ _ | | __ || ||__, |____/ ___|| ||/\/|_| |/ |/ 2.3.1 Датчик энергии включился Датчик энергии (можно использовать до 6 датчиков)F0:: Частота выборки в секундах (F0:5)F1:: Частота отправки в секундах (F0:60)E#:[0|1]: Включить датчик # (E0:1[;E1:1])V<#:val>: Установить среднеквадратичное значение (V0:230[;V1:230])C<#:val>: Установить ICal (I0:29.95[;I1:29.98])O<#:val>: Установить смещение интенсивности (O0:0.05[;I1:0.07])S[0|1]: Переключить последовательный выходT[0|1]: Включить передачу MySensorsM<#>: Режим датчика (1: мощность, 2: ток, 3: мощность+ток)все команды вводятся без учета регистраF0:2;F1:60E0:1:V0:230:C0:29.40:O0:0.01E1:1:V1:230:C1:32.00:O1:0.05S0;T1M3Последние строки показывают текущую конфигурацию.

Предупреждение: если вы используете SCT-013-000 вместо SCT-013-030, вам необходимо добавить нагрузочный резистор. У NRF24L01 могут быть проблемы с подключением. Вам необходимо добавить конденсатор 10 мкФ между PWR и GND.

Вы будете иметь дело с опасным напряжением. Я снимаю с себя любую ответственность в случае какого-либо инцидента или несчастного случая.

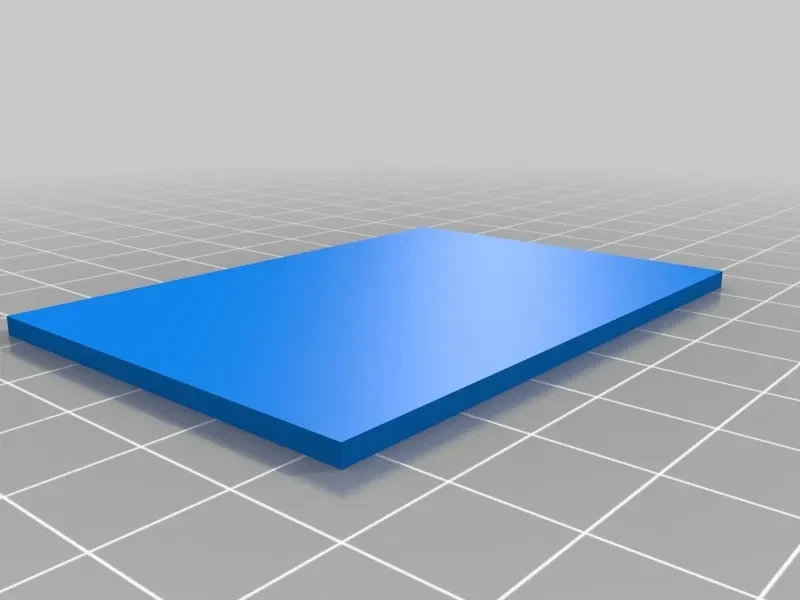

Настройки печати

Принтер:

Анет А8

Плоты:

Не имеет значения

Поддерживает:

Нет

Разрешени��:

0,2

Заполнение:

25%

Категория: Электроника
