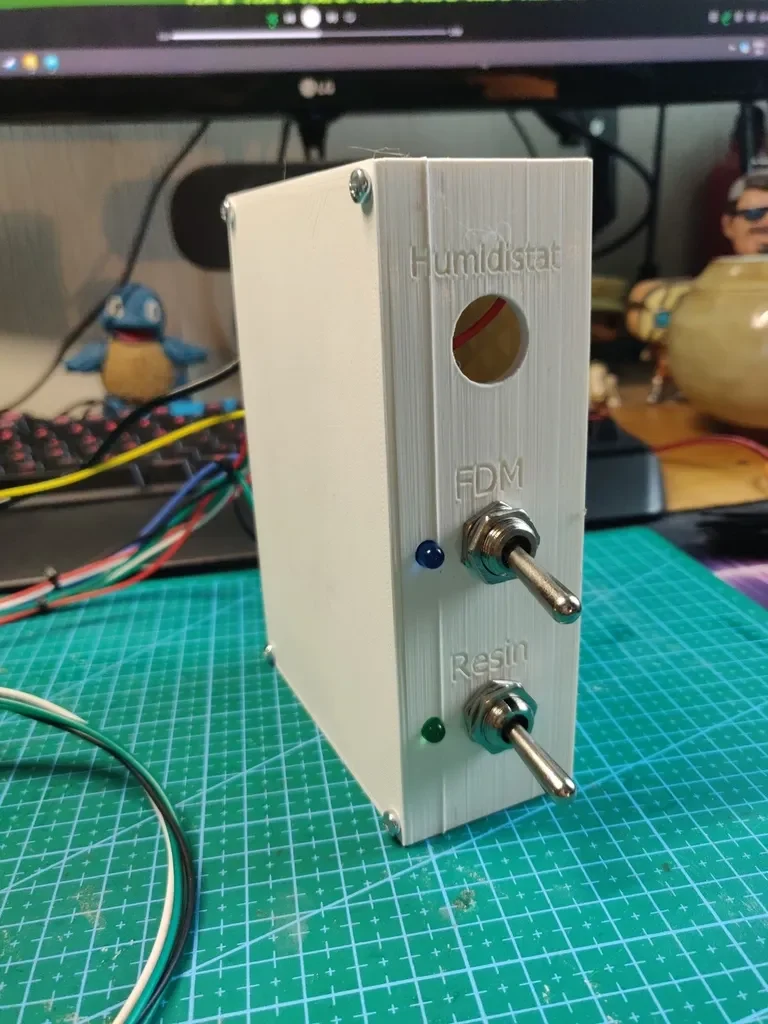

Контроллер дымоотвода

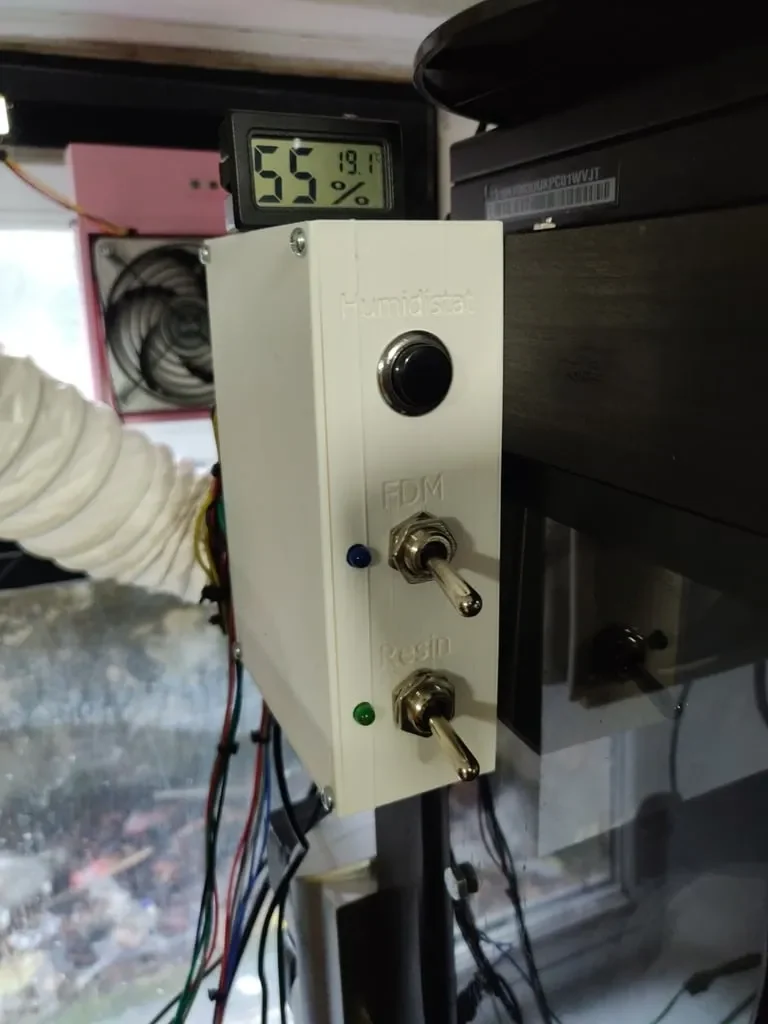

Блок для управления вентиляторами и сервоклапанами, подключенными к моему полимерному принтеру и FDM-принтеру, а также настройками гигростата.

Детали, которые вам понадобятся:

Ардуино Нано
2 макетные платы размером 47х34 мм.
Контроллер двигателя L298N
2 серводвигателя
2 переключателя
1 кнопка мгновенного действ��я
2 красных светодиода диаметром 5 мм.
14 болтов м3х20мм
14 м3 орехов
Разъемы вентилятора JST
Проволока
Разъемы Дюпон
источник питания 12 В
2 сервоклапана

Инструменты, которые вам понадобятся:

Паяльни��
Отвертка
Обжимной инструмент

Инструкции

скоро приеду, как только закончу сервоклапан.

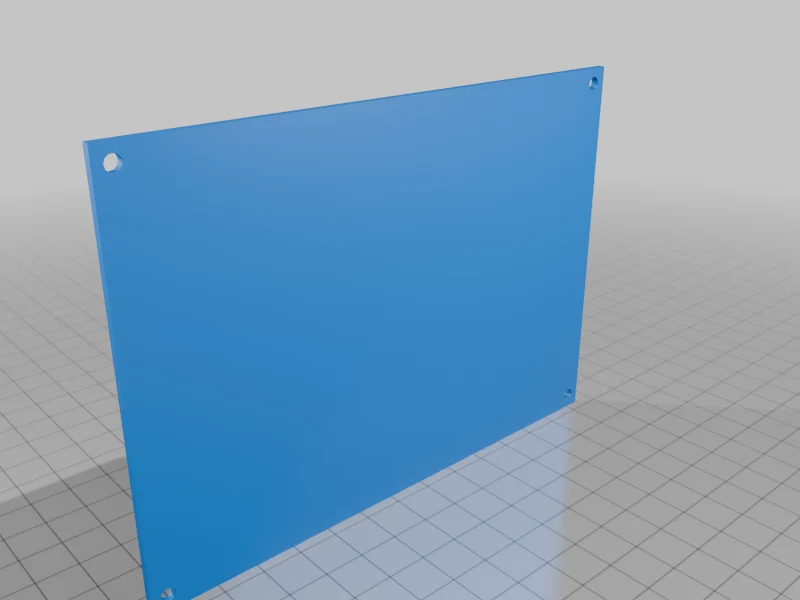

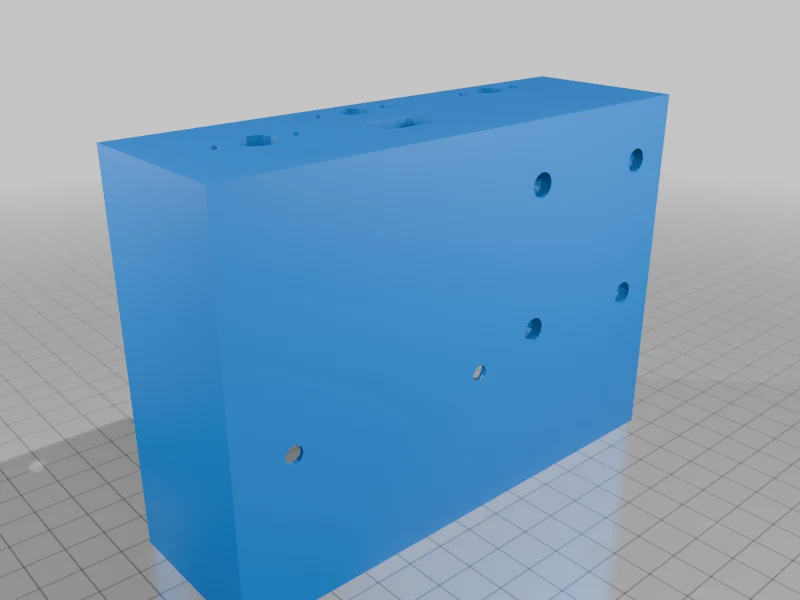

02.15.2025 Версия 1.1: Отрегулируйте расстояние внутри основания для лучшего прилегания деталей. На крышке добавлен скругление 0,5 мм.

02.23.2025 Версия 1.2: Размер USB-отверстия Arduino увеличен с 13 мм на 15 мм. Увеличен диаметр верхнего отверстия для проволоки с 8 мм до 10,5 мм.

Настройки печати

Бренд принтера:

Креативность

Принтер:

Эндер-3 С1

Плоты:

Нет

Поддерживает:

Нет

Разрешение:

0,2

Заполнение:

20

Нить: Белая нить rPLA. Примечания:

Предполагая высоту слоя 0,2 мм, приостановите печать на слое 177, чтобы вставить невыпадающие гайки объемом 4 м3.

Категория: Сделай сам
