Устройство чтения тегов Boîtier ESP32 NFC........

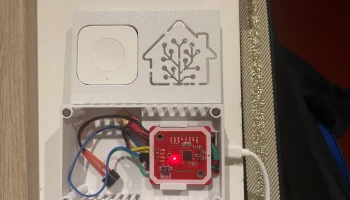

Boîtier ESP32 NFC TagReader

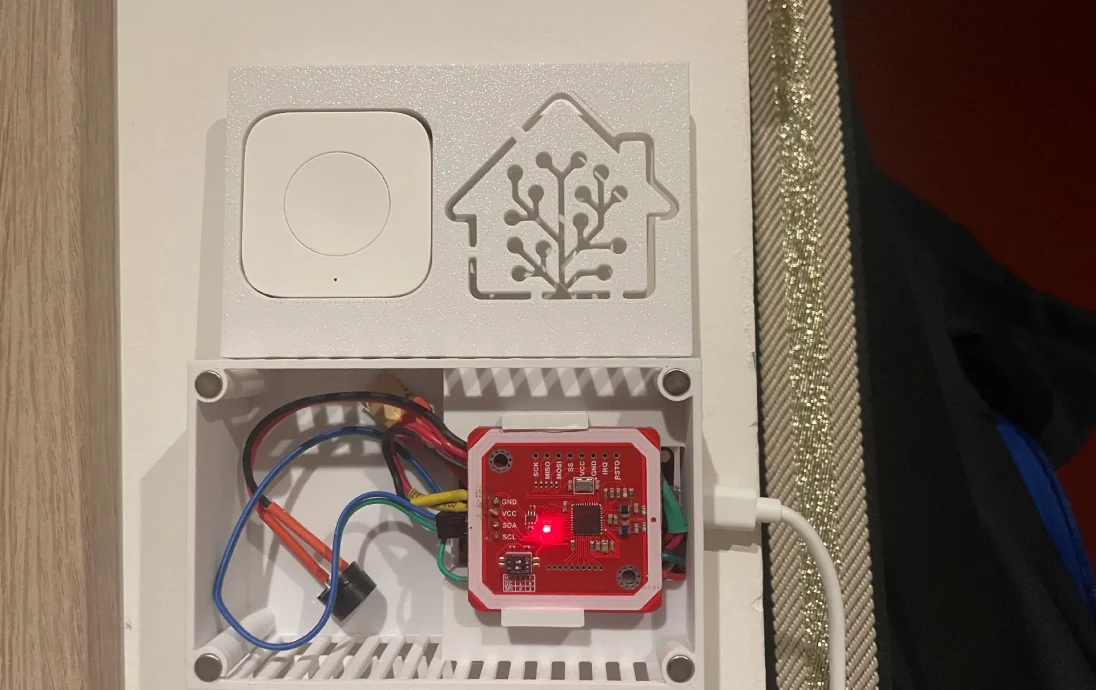

Компактный 3D-компактный вариант для интеграции:

ESP32 DevKit (esp32dev)

Модуль NFC PN532 (I2C)

Светодиод WS2812

Зуммер

Место фронтальной заливки бутона Aqara

Все в правильном и сдержанном формате идеально подходит для настенной установки или перед входом.

Концепция использования

Я думаю о том, как правильно использовать домашнюю одежду:

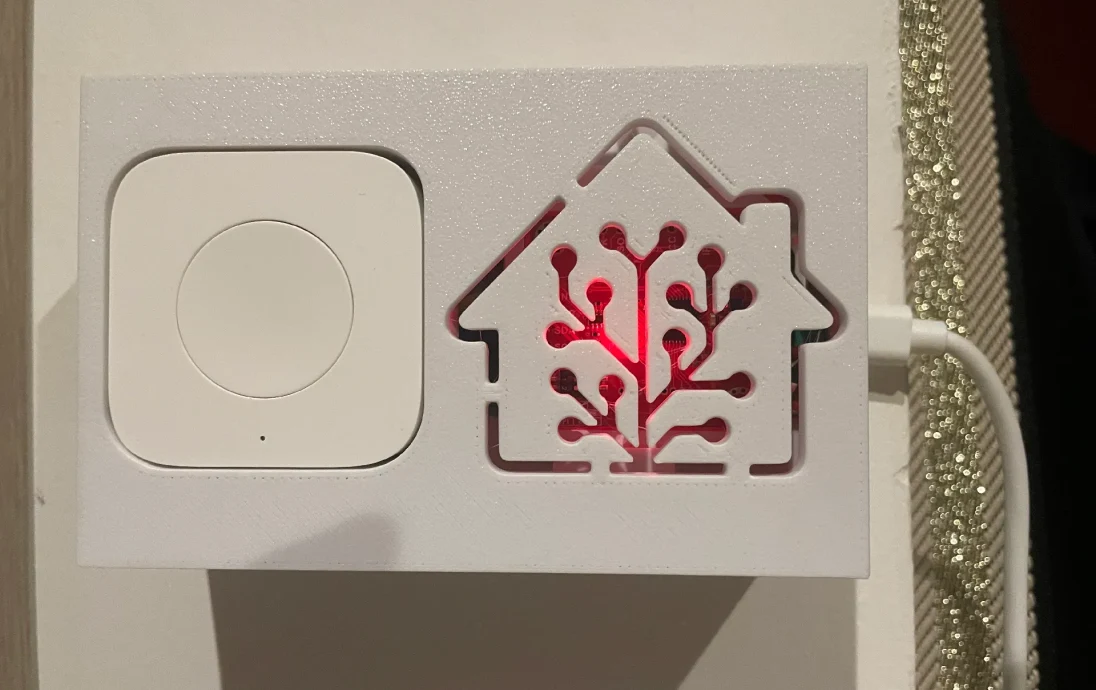

Бутон Aqara на фасаде → Разрешение на охрану сигнализации

Тег NFC → Разрешение на снятие тревоги

Светодиод + Зуммер → Восстановить видимость и звук

Функция простая, интуитивно понятная и семейная.

✨ Очки дизайна

[v] Точная регулировка ESP32 и PN532.

[v] Фронтальная застежка-бабочка Aqara

[v] Встроенный диффузор для светодиодов WS2812.

[v] Интернет-зуммер на месте

[v] Оптимизированный проход кабелей

[v] Комплексные фермы

Магнитные фермы

Le couvercle est maintenu par:

Aimants неодим 6 x 2 мм

Проверка полярности перед коллажем

Преимущества:

Обслуживание быстрой заливки увертюры

Па де видимость

Дизайн правильный и минималистичный

Параметры советов по впечатлению

Высота дивана: 0,2 мм.

Ремплисаж: 15-20 %

Поддержка: не требуется

Материал: PLA или PETG.

По поводу проекта

Это была первая премьера создания и 3D-моделирования.
Я дебютировал в 3D-рисунке, добавляю возвраты и предложения в рамках двухуровневого

Если вы улучшите модель или адаптируете новую кнопку или модуль NFC, не забудьте поделиться своим ремиксом
