Корпус для домашнего спринклера ESP (ESP32 S3 DevKitC-1)...

Корпус электроники спринклера для ESP Home (Home Assistant

Этот проект является частью моего спринклера ESP-Home (совместимого с Home Assistant) и охватывает только корпус электроники.

Примечание. Существует две версии этого корпуса:

с внешней беспроводной антенной (эта версия) и еще

без внешней антенны Wi-Fi.

См. также:

Пред��арительные условия

1x ESP32 S3 DevKitC-1 n16r8

1x понижающий преобразователь постоянного тока

1x релейная плата

6x М2,5x4

2x М2,5x10

4x пуговица M2,5x18

1x кабельный ввод (опция)

К сожалению, безымянные платы 2.) и 3.) были куплены на Алиэкспресс и ссылку на закупку предоставить не могу :/. Плату ESP можно приобрести на Amazon. Подробные размеры каждой платы см. в моделях САПР в файле проекта FreeCAD.

Печать

никаких специальных настроек не требуется

Сборка

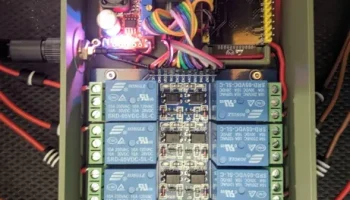

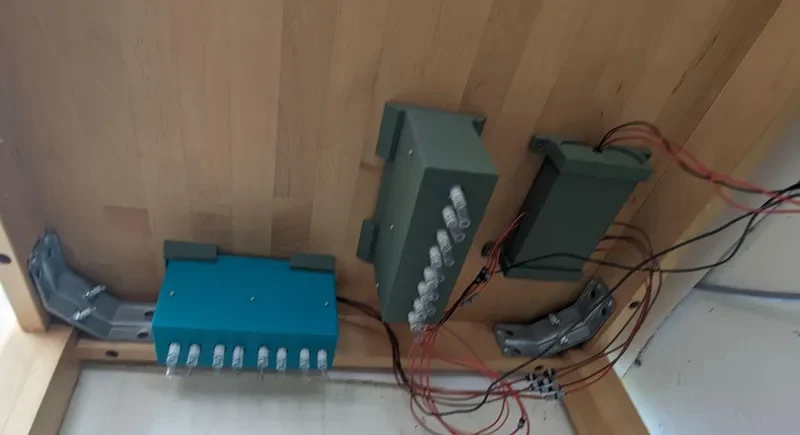

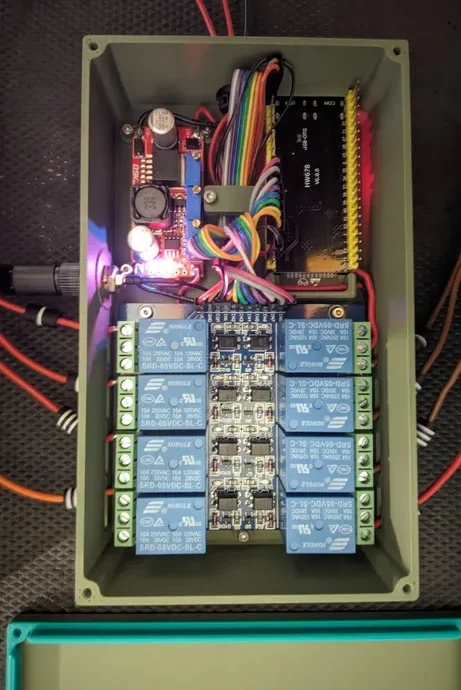

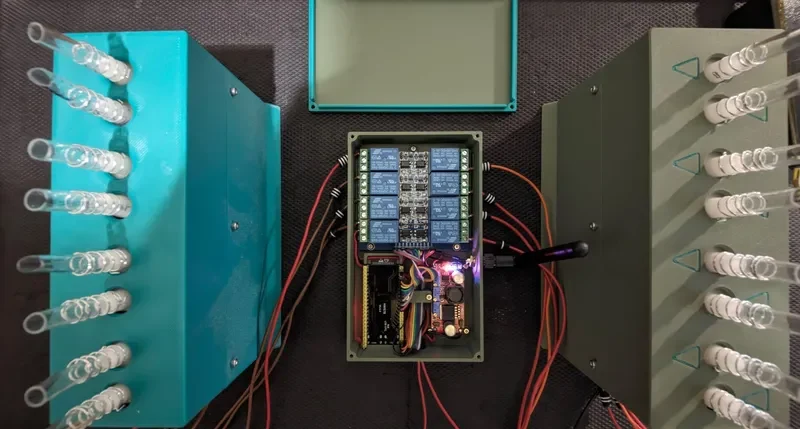

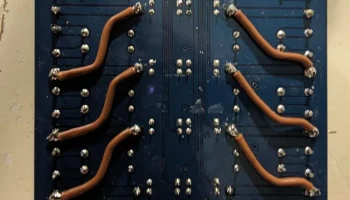

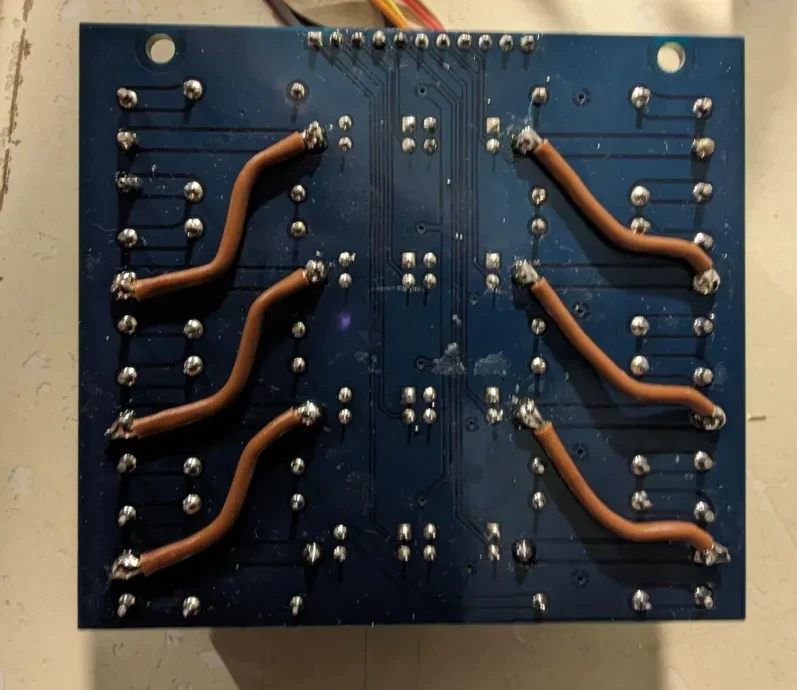

См. изображения кабелей.

Ссылки

Файл проекта FreeCAD на GitHub: esp32_8x-relais_step-down.FCStd

Конфигурация ESP-Home на GitHub:

esp32-s3-sprinkler-01.yaml

esp32-s3-sprinkler.include.yaml
