Чехол для ESP32-CAM для передового искусственного интелле..

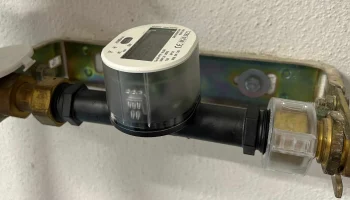

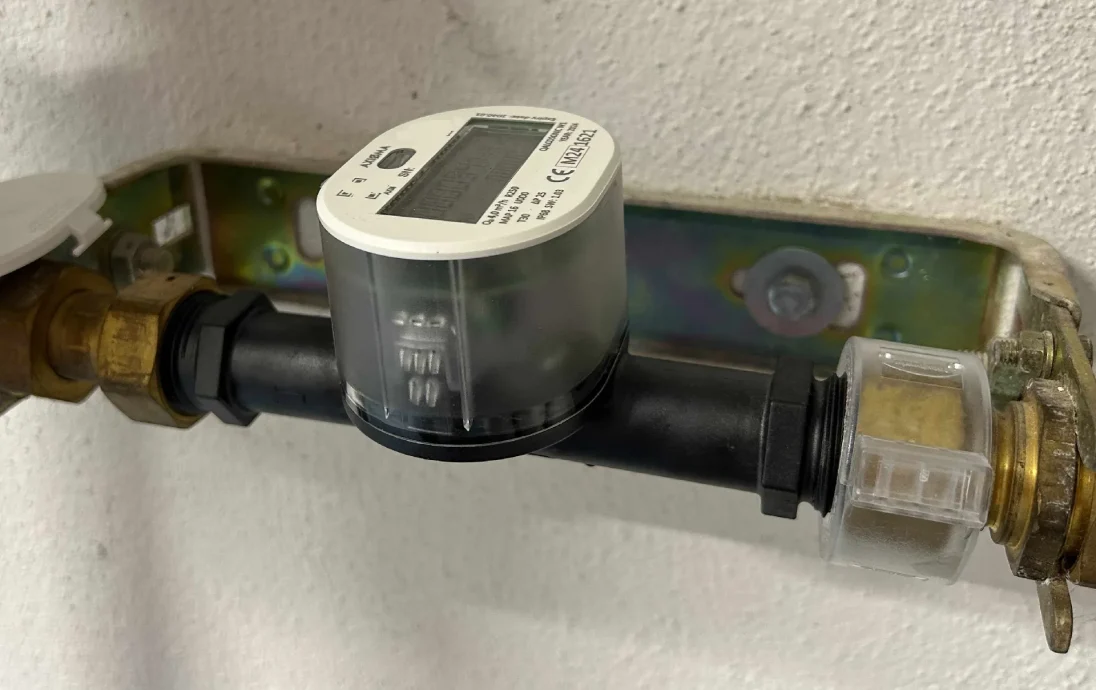

Кейс предназначен для крепления модуля ESP32-CAM с камерой на водомере Axioma. На ESP работает программное обеспечение с открытым исходным кодом AI-on-the Edge. См. GitHub https://github.com/jomjol/AI-on-the-edge-device. ESP32 может подключаться к WLAN и отправлять данные водомера через MQTT в Homeassistant. Вот как я это использую.

Для обеспечения хорошего и стабильного распознавания камера должна быть очень устойчиво закреплена на водомере. Поэтому нужен корпус (чтобы снять еще и свет снаружи) с креплениями.

Модель состоит из 4 элементов:

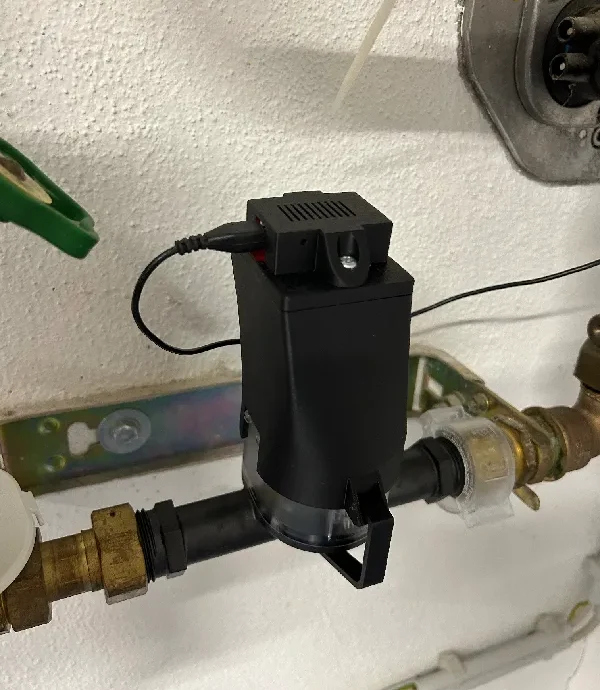

Базовый корпус (разновидность трубки, которая устанавливается на водомер и обеспечивает расстояние от ЖК-дисплея до камеры ESP32.
КРЫШКА, закрывающая верхнюю часть базового корпуса и обеспечивающая отверстие для печатной платы модуля ESP32-CAM.
Кожух печатной платы, который фиксирует ESP32-CAM на крышке и базовом корпусе.
Кронштейн, который используется для дополнительной фиксации корпуса на водомере. Это делается без винтов, поэтому корпус легко снимается для «нормального» показания ЖК-дисплея водомера.

Винты (М4) для крепления PCB-Hood и крышки базового корпуса вкручиваются во вставку с резьбой Ruthex (вплавляется в карман) или с гайкой 4 мм, закрепленной внутри (восьмиугольный карман). Я использовал резьбовые вставки Ruthex, потому что они у меня есть. Но я также подготовил карман для гайки внутри корпуса. Возможно, понадобится капля клея, чтобы гайка удержалась на месте.

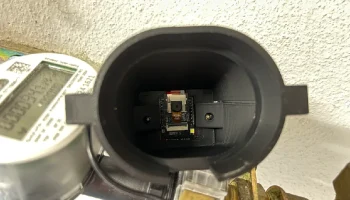

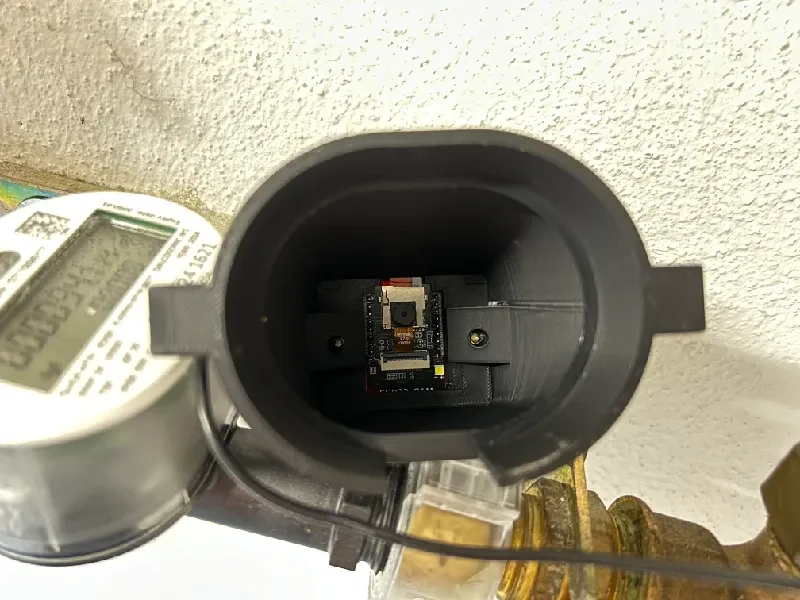

Чтобы закрепить ESP32 с камерой в чехле, я использовал немного эластичной пены, которую закрепил внутри бленды на верхней стороне. Это оказывает небольшое давление на стек печатных плат и удерживает плату ESP32 на своем месте.

Я добавил файл Freecad CAD-Drawing (.FCStd) для ремиксов и адаптации к конкретной ситуации.

В таблице параметров вы можете настроить некоторые значения:
например Case_Main_Body_Top_Height, который позволяет регулировать высоту камеры над верхней поверхностью водомера (ЖК-дисплеем).

Скетч «Sketch_PCB» в теле «Body_Base» — это размер платы ESP32-CAM (если ваш модуль нуждается в доработке).
