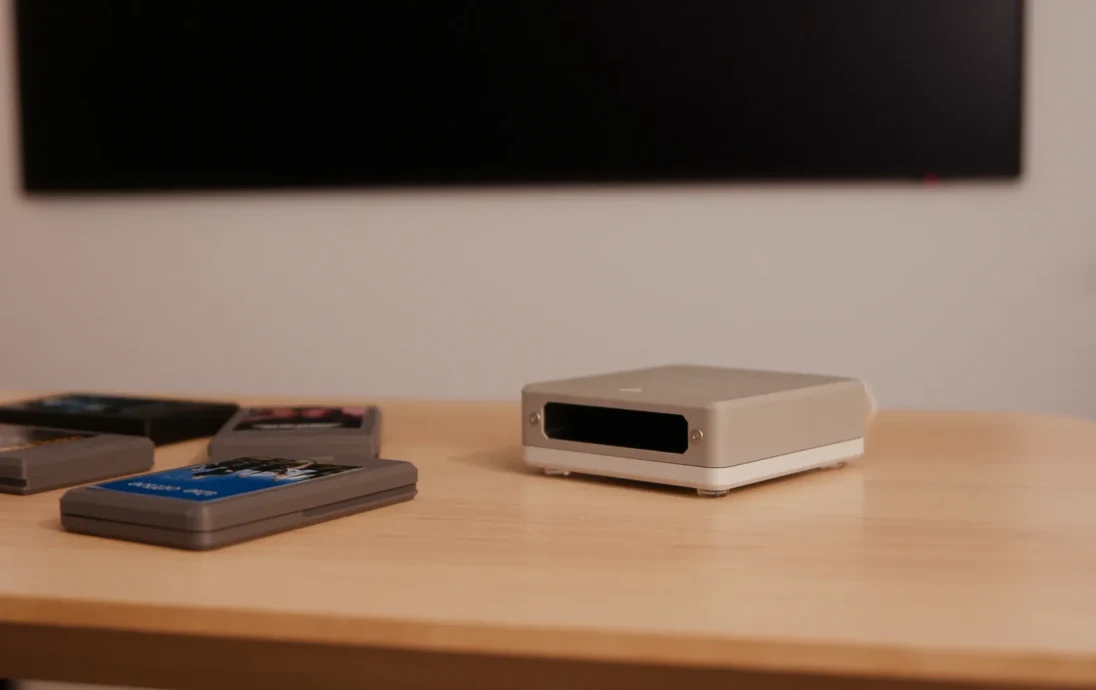

ESPHome Картридж-плеер

Верните волшебство вечера кино — без перемотки.

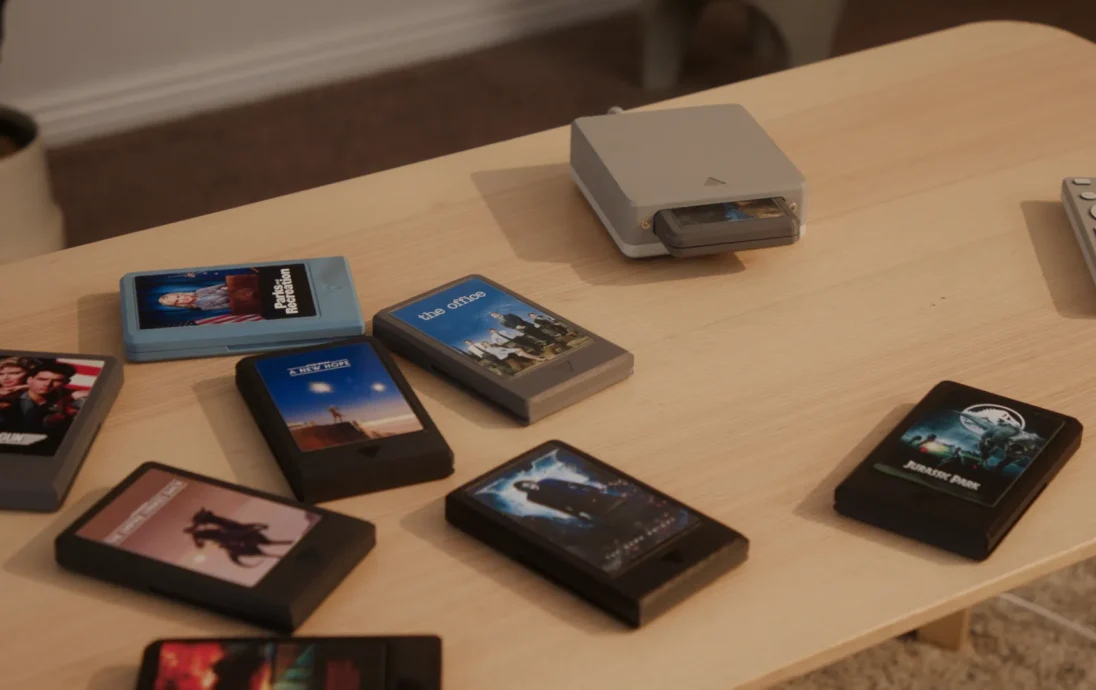

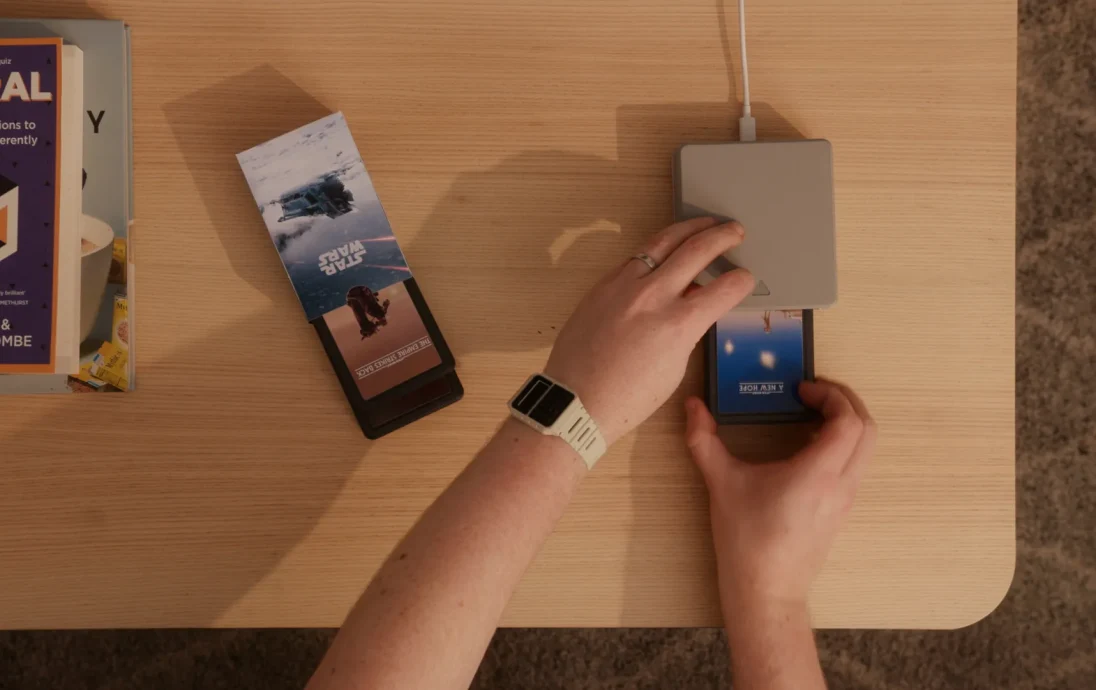

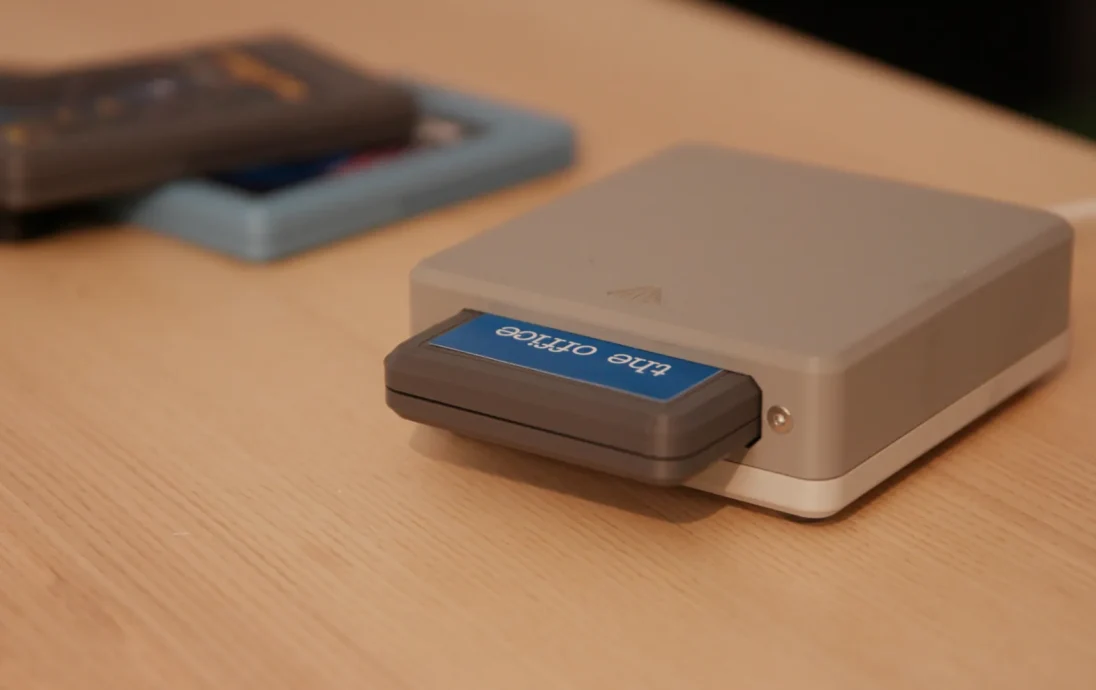

Этот медиаплеер с поддержкой NFC использует картриджи, напечатанные на 3D-принтере, и ESPHome для запуска фильмов, плейлистов или автоматизации в Home Assistant. Просто вставьте картридж, а ваш умный дом позаботится обо всем остальном.

ОБНОВЛЕНИЯ 18.07.2025

Добавлен Cartridge Player_Bottom_Buzzer для использования с зуммером, входящим в комплект запчастей с нашего сайта.
Для утопленных этикеток добавлен Cartridge_Top_RecessedLabel (требуется поддержка) — по мотивам Баса ван дер Плога @bvdp
Зазор для картриджей немного увеличен для компонентов Pocket и Player_Top.

КУПИТЬ КОМПЛЕКТ ДЕТАЛЕЙ ЗДЕСЬ

Ссылки

Публикация в блоге и руководство по сборке
Репозиторий GitHub (прошивка, проводка, YAML)
Конфигурация ESPHome
Спецификация материалов
Комплект запчастей

✨ Особенности

Устройство ESP Home на базе картриджа NFC
Работает с ESP32, RC522 и Home Assistant.
Автоматизирует все — фильмы, музыку, освещение, игры.
Легко распечатать и собрать

Обучающее видео

Что вам понадобится

ESP32-S3 Ноль
Модуль NFC RC522
NFC-наклейки (по одной на картридж)
Аппаратное обеспечение
Опционально: зуммер для звуковой обратной связи

Полная спецификация, прошивка и конфигурация доступны здесь.

Распечатать инструкцию

Все части должны быть правильно ориентированы при импорте их в слайсер. На изображении проигрыватель напечатан в цветах Bambulab Light Grey (10104) и Grey (10103).

Выбор нити не имеет значения. Я протестировал PETG, ABS и PLA без проблем.

Картриджи:

Печать внешними сторонами на печатной платформе
Никаких опор не требуется
Вставьте метку NFC, прежде чем соединить половинки вместе.

Ниже приведены шаблоны для резки и печати для печати собственных этикеток.

Корпус игрока:

Используйте окрашенные опоры для защелки компонента Cartridge Player_Pocket и отверстия для картриджа компонента Cartridge Player_Top.
Избегайте автоподдержек (перекр��тие намеренно)
