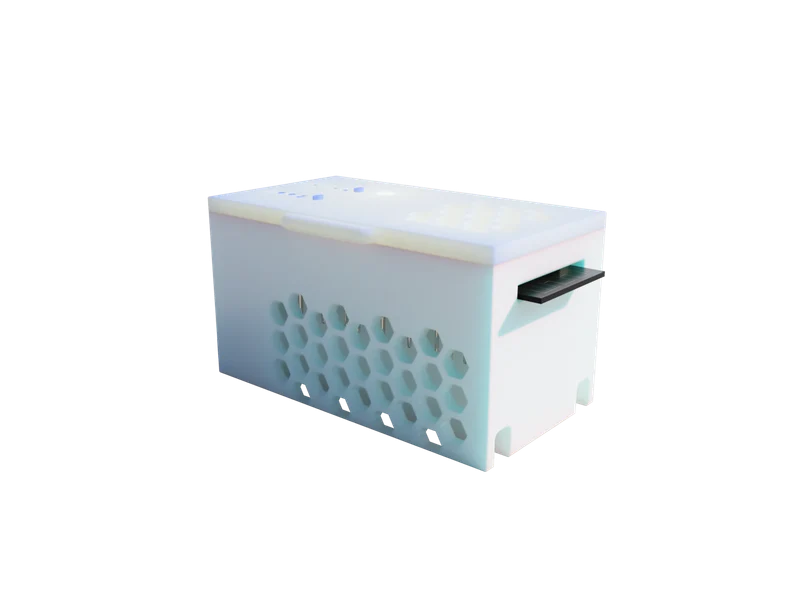

ESP-32 C6 DevKit C V1.2 "Модульный" корпус + магнитное ос..

Необходимые детали
— 6 магнитов 10x2 мм (если вы решите их использовать)

Особенности
— Антенна Wi-Fi не входит в комплект поставки для обеспечения наилучшего приема.

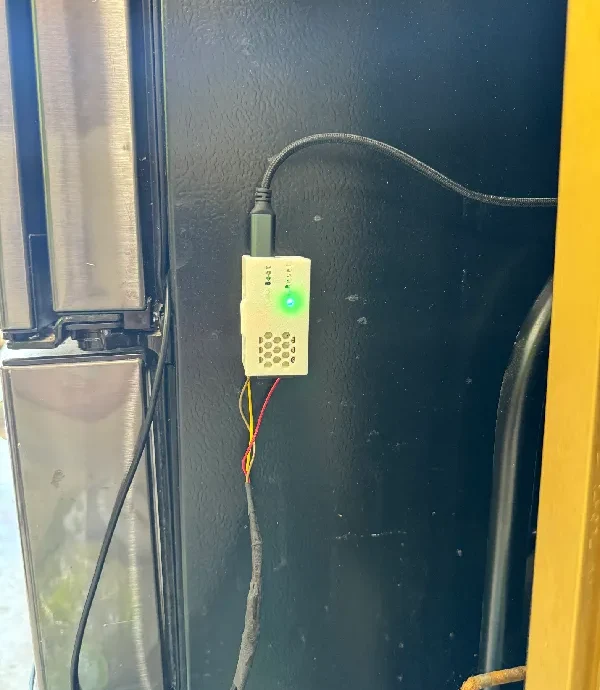

— Крышка корпуса с защелкой и магнитное основание
— Место для использования клеммных проводов DuPont
— Вентиляционные отверстия для чипа ESP-32.
— Ячеистая структура позволяет использовать меньше нити и позволяет видеть соединения контактов.
— Сквозные кнопки, позволяющие при необходимости получить доступ к кнопкам сброса и загрузки.
— Отверстие и «изолятор» для RGB-светодиода (хотел попробовать изолировать светодиод конусом, чтобы меньше попадало света в остальную часть камеры)
— Маркированные USB-соединения (мой X1C работал не очень хорошо, но YMMV все еще несколько разборчив, но не идеален)
— Еще больше крышек и подставок! (Я добавлю к этой загрузке, когда найду время сделать другие части)

Инструкции
— Все это можно напечатать на одной пластине. -
— Магнитному основанию потребуются опоры для отверстий магнита (с фрикционным креплением, армированные суперклеем)
— После печати вставьте антенну Wi-Fi в широкий слот сзади. Она на 0,1 мм шире, чем сам чип, чтобы она плотно прилегала. Это сделано для обеспечения безопасности узла.
— После того, как антенна окажется в отверстии, наклоните плату, чтобы поместить ее в полость, сдвинув ее к задней части корпуса. Он должен встать на место без посторонней помощи. После того, как он будет установлен на место, протолкните его вперед к вырезам USB-C, используя разъемы 3X3 в верхней части платы.
-Поместите проставки для кнопок в отверстия на крышке с «изнутри» крышки. Перевернув его, поместите нижнюю часть корпуса на место поверх крышки и закройте ее с небольшим усилием пальцев. (закрыть его сложно, но он оторвется, только если его поддеть)
— Примечание. В любой момент вы можете подключить провода DuPont и пропустить их через корпус или подключить их после того, как ESP32 вставлен в корпус. Я надеюсь добавить PIN-коды внизу позже, первоначальное тестирование показало, что область меньше, чем X1C может печатать буквы.
— После завершения подключения разъемов DuPont вы можете закрыть нижнюю часть, совместив канал на основании с каналом DuPont и нажав на него, как вы это сделали с крышкой.
— В настоящее время единственный способ снять основание — использовать небольшую отвертку и поддеть его в отверстиях для проводов. У меня не было времени прикрепить ручку, например крышку.
