Датчик качества воздуха ESPHome Sen66

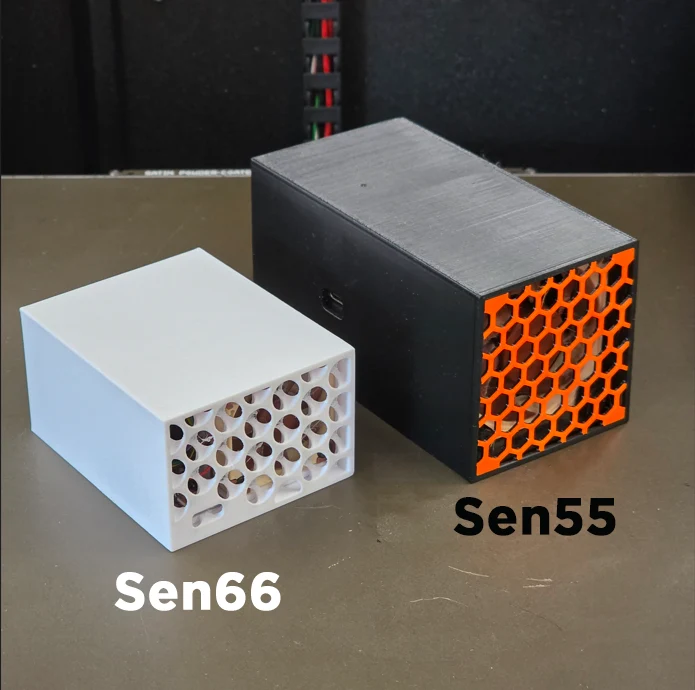

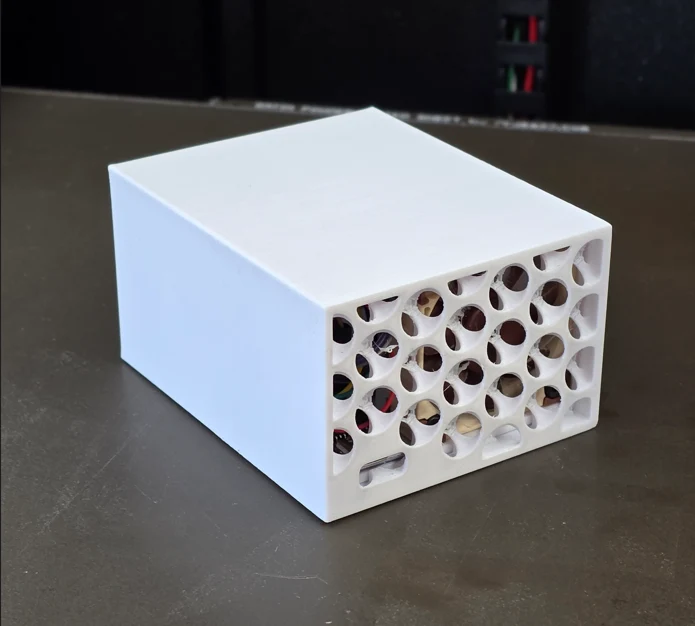

Новый датчик «все в одном» от Senserion с новым чехлом для него. Он похож на мой корпус Sen55 (ссылка, чёрный цвет, первое изображение), но меньшего размера.

Несколько улучшений по сравнению с предыдущим дизайном:

Меньшая занимаемая площадь

Меньший вентилятор

Облегченный лоток для печати

Улучшенный датчик (теперь с CO2 и т. д.)

Нет неудобной передней решетки, которая выпадает без клея.

спецификация

Печатные детали (1 корпус, 1 лоток, 1 зажим для датчика)

Модуль Senserion Sen6x (выбирайте исходя из своих предпочтений)

Кабель JST-GHR-06 (например: ссылка)

Любой небольшой ESP32, желательно Seeed Studio XIAO ESP32-C3, C6 или S3.

Плата подмены зарядного устройства USB-C (она обеспечивает питание всех компонентов и гарантирует, что они получат напряжение 5 В, независимо от того, к какому типу зарядного устройства вы ее подключите)

Noctua NF-A4x10 5V PWM (или любой другой вентилятор с ШИМ диаметром 40 мм, он рассчитан на вентилятор глубиной 10 мм)

Инструменты для пайки

Несколько соединительных кабелей для макетной платы или тонкий провод (перемычки и контакты позволяют снимать ESP32 в случае его поломки)

2x термофиксированные вставки M3

2 винта M3x8 или M3x10

Двусторонний скотч

Несколько стяжек для прокладки кабелей.

Лезвие бритвы для обрезки напечатанных деталей, если они не подходят

Печать

Распечатайте корпус лицевой стороной вниз, чтобы терка для сыра находилась на рабочей пластине.

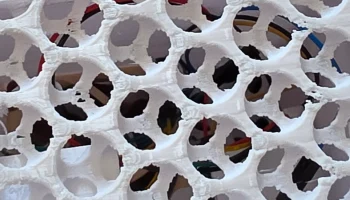

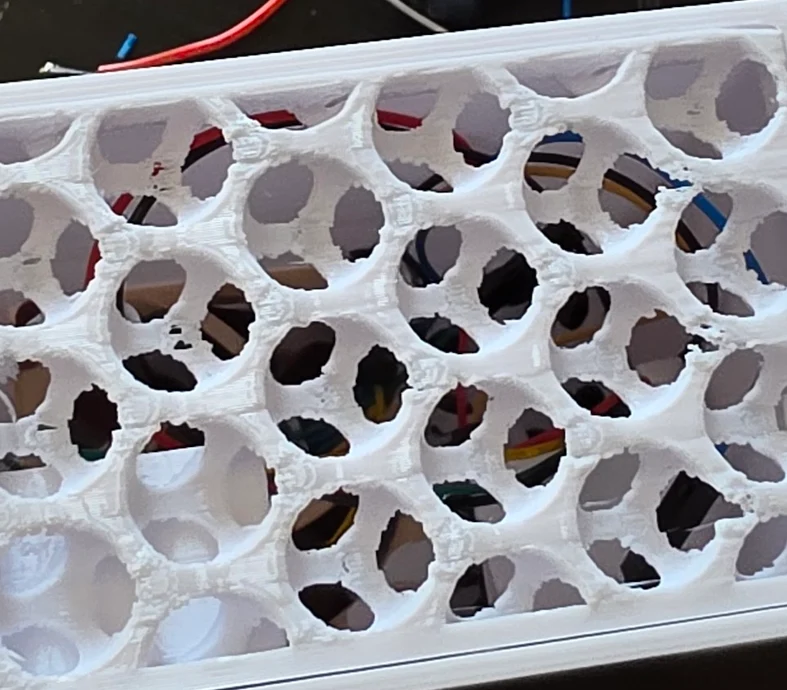

Лоток необходимо распечатать в плоском виде. Рисунок терки для сыра сзади может показаться немного сложным, но после небольшой настройки он сработает. Если вы печатаете из PETG, убедитесь, что втягивание, охлаждение и поток настроены правильно, иначе у вас останутся дыры (см. последнее изображение).

Зажим Sen6x должен печатать нормально, если зажимы будут торчать вверх. Они не должны требовать поддержек, но используйте их, если они вам не подходят.

Сборка

Распечатайте детали, удалите подставки, если вы их использовали (они могут потребоваться для выкройки терки для сыра). Вставьте термофиксированные вставки в отверстия спереди для установки вентилятора.

Прежде чем все собирать и склеивать, следует протестировать электронику. Убедитесь, что вы можете получить показания датчика и что все работает так, как задумано. Если вы используете ESPHome, обязательно установите его на ESP перед добавлением датчика и вентилятора, чтобы вы могли устанавливать последующие обновления через OTA-обновления вместо необходимости подключать его вручную. Работа вентилятора через внутренний источник питания может привести к сгоранию платы, поскольку на некоторых платах он потребляет слишком большой ток на максимальной скорости.

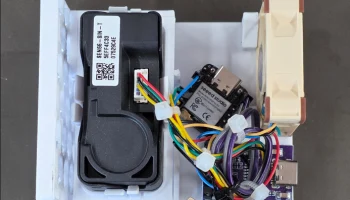

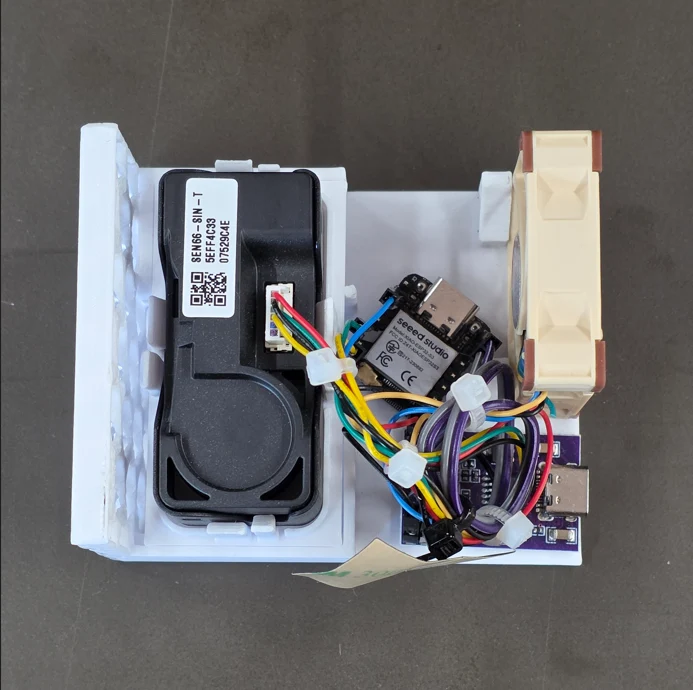

Когда все будет напечатано и ваша электроника ��аработает, вставьте Sen6x в зажим и поместите его в лоток. Если он не держится, используйте пару капель суперклея, чтобы зафиксировать его. Обратите внимание на ориентацию: два маленьких отверстия на датчике должны быть обращены к рампе, направленной на вентилятор, вентилятор в датчике должен быть обращен назад.

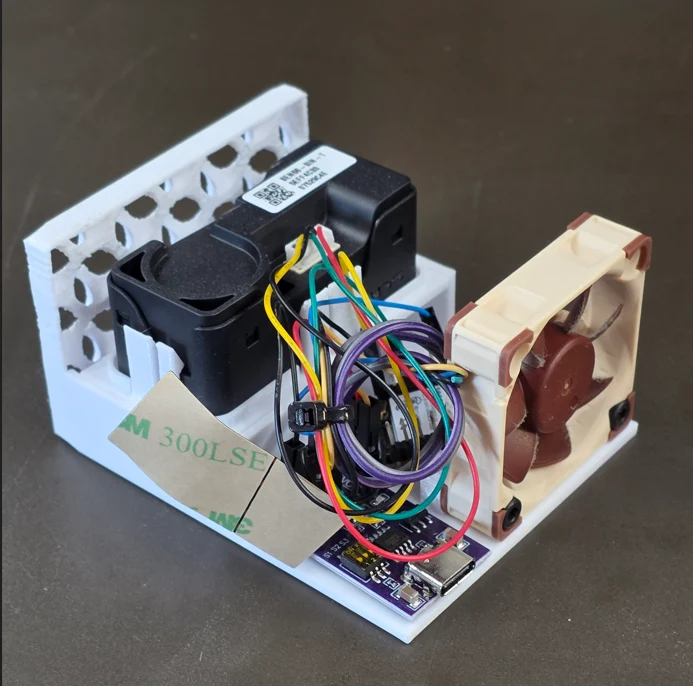

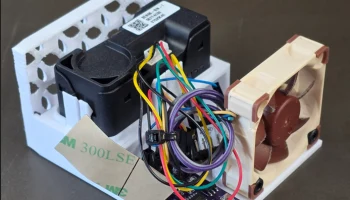

На этом этапе спаяйте все вместе, отрегулируйте длину кабелей по мере необходимости или оставьте их на полную длину, чтобы вам не приходилось выбирать (как я сделал на картинках). Вы можете использовать разъемы Dupont, Microfit или JST внутри, чтобы сохранить модульность, но в корпусе может быть немного тесно. Я рекомендую припаять контакты к плате ESP, чтобы ее можно было снова вынуть, но припаять провода питания к плате питания (это не должно сломаться).

Поместите плату USB-C в лоток, подключите ее с помощью кабеля, проходящего через корпус, чтобы с помощью ленты оценить, где ее нужно разместить. Эти доски бывают самых разных форм и размеров, поэтому универсальной формулы для этого не существует.

После того, как ваша плата подачи питания будет приклеена скотчем, возьмите небольшой кусок двусторонней ленты, чтобы закрепить ESP (если вы не хотите, чтобы он плавал). Я спроектировал корпус таким образом, чтобы над платой проходил некоторый поток воздуха, чтобы она оставалась прохладной, на случай, если вы захотите делать с этой платой другие вещи, а не только часть датчика воздуха.

Наконец, кабели необходимо привести в порядок, особенно если они у вас длинные. Все должно быть готово к развертыванию. Вставьте лоток в корпус и подключите его.

Почему фанат?

Я эксплуатировал эти датчики в течение нескольких месяцев и провел несколько очень ненаучных тестов с вентиляторами и без них в разных корпусах, чтобы они не выглядели ужасно на кухонной стойке, в ванной или на столе. Одно совершенно ясно: установка этого датчика в
