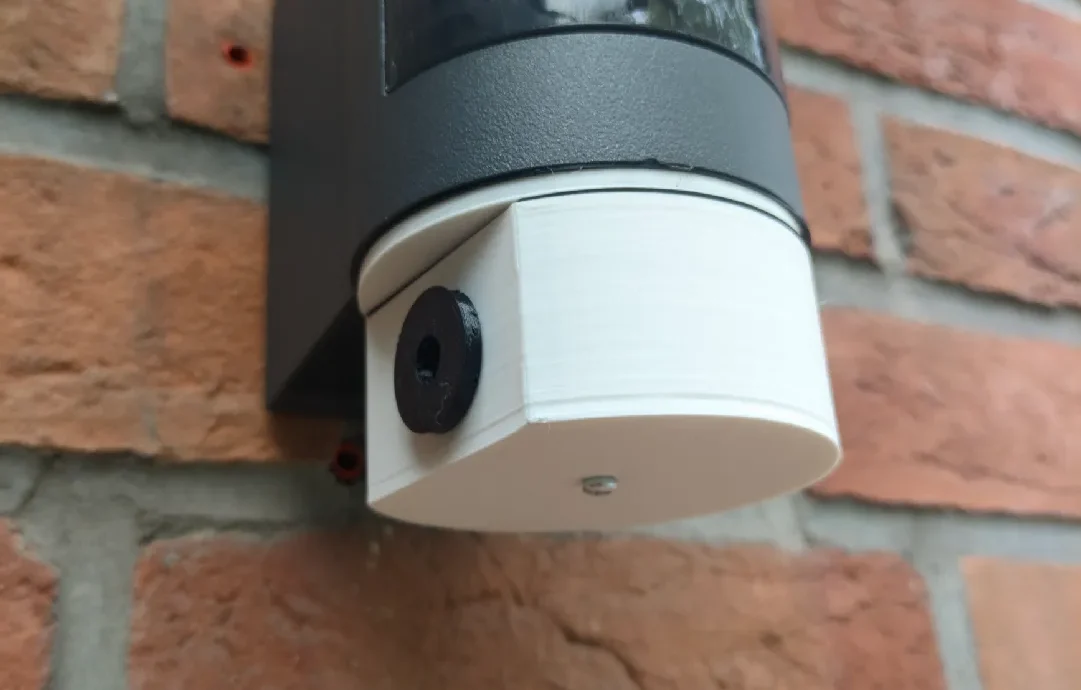

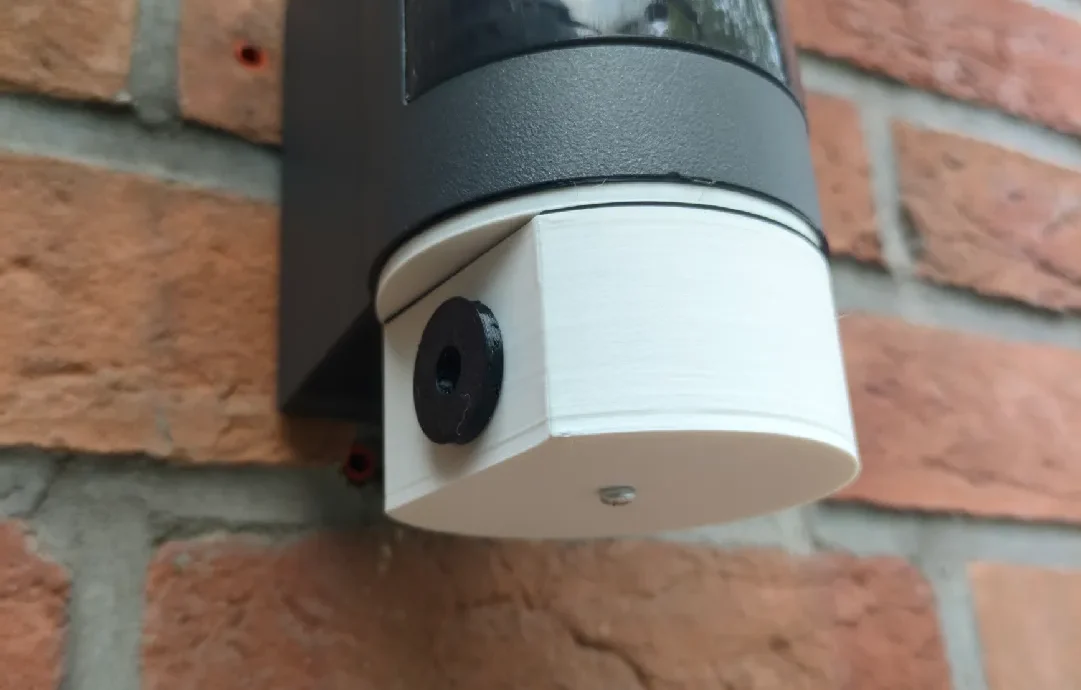

Мод Steinel L600 ESPCam

Распечатать инструкции

Распечатайте все детали высотой слоя 0,2 мм. Уплотнения должны быть напечатаны ТПУ, остальные — чем угодно, но я бы порекомендовал ASA для устойчивости к ультрафиолетовому излучению. Поскольку модели ориентированы неправильно, просто используйте опцию горизонтального расположения в слайсере или здравый смысл, если ваш слайсер не имеет такой опции.

Аппаратное обеспечение

Вам понадобятся 3 заостренных (деревянных) шурупа длиной M2,5. Затем вам понадобится крепежный винт M3x20 и нагреваемая вставка M3x6x5.

Сборка

Вставьте нагреваемую вставку в штифт разъема и установите уплотнители. Подсоедините кабели к плате камеры и установите ее на место. Скрутите все вместе, но следите за тем, чтобы кабели не защемились при вкручивании корпуса.

Модификация

Вот URL-адрес рабочей области Onsape (также лицензированной по лицензии CC BY-SA 4.0).
