Корпус для Lilygo TBeam V1.x

📁 Корпус для Lilygo TBeam V1.x
📐 STL
🪵 PETG, ABS, PLA
❤️ Ставь лайк, если понравилось!

Для других версий смотри в поиске!

Рекомендуемые параметры печати:

Материал: PLA+ или PETG
Сопло: 0,4 мм
Ширина экструзии 0,4 мм
Высота слоя: 0,2 мм
Периметры: 3
Заполнение: 20% сетка
Верхний/нижний слои: 5
Материал поддержки: Нет

Спасибо, что скачали мой CAD-дизайн! Хочу заверить вас, что при создании этого дизайна были проведены тщательные испытания и итерации. Однако, пожалуйста, помните, что 3D-печать включает в себя широкий спектр переменных, в том числе различные типы нитей, настройки принтера и уровни калибровки. Эти факторы могут существенно повлиять на конечный результат печати.

Прежде чем делать вывод о том, что дизайн несовершенен, я рекомендую вам

— Проверьте калибровку принтера: Убедитесь, что ваш принтер правильно откалиброван.

— Отрегулируйте настройки печати: Попробуйте изменить настройки печати, чтобы добиться лучших результатов.

— Измените размер модели: Небольшое увеличение или уменьшение размера модели может решить проблемы с подгонкой.

Если у вас возникнут какие-либо проблемы или вам понадобится помощь, пожалуйста, обращайтесь ко мне. Я готов помочь и подсказать, как добиться наилучших результатов. Заявление о том, что дизайн плох, без учета этих переменных, наносит вред сообществу и может оттолкнуть других от попыток попробовать дизайн, который может отлично работать при незначительных корректировках.

Спасибо за ваше понимание и сотрудничество. Счастливой печати!


Описание:

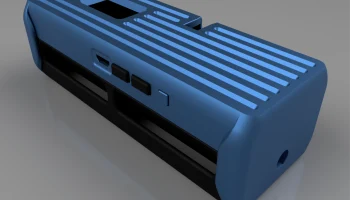

Корпус для T-Beam V1.x. Требуется 4 болта M2x6, 2 болта M3x8 и 2 гайки M3 или вставки Heat Set Inserts.

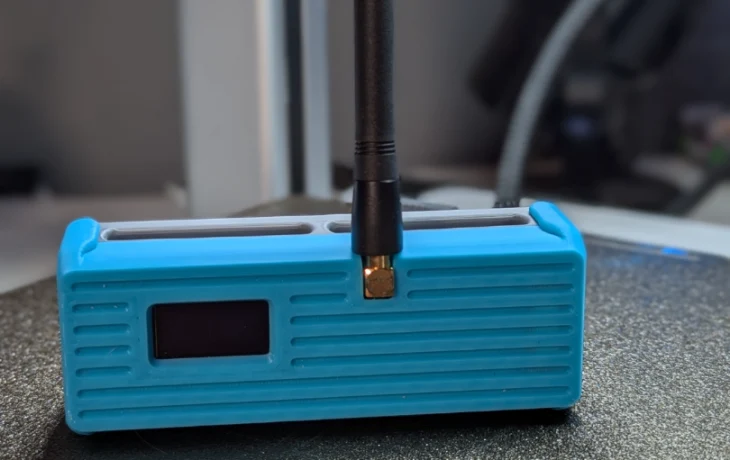

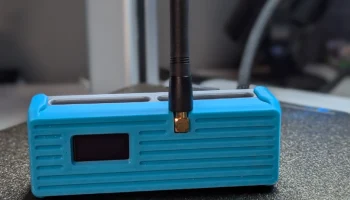

Есть варианты исполнения с 0,96-дюймовым OLED-дисплеем или без него, а также со встроенным или отдельным SMA. Также доступны различные варианты быстросъемных креплений, совместимые со всеми моими кейсами Beam.
Варианты крепления

Baofeng Clip Nuts: Работает с клипсой Baofeng UV5R, совместимой с винтами и гайками M2.5x5 мм.

Baofeng Clip Inserts: Работает с клипсой, совместимой с Baofeng UV5R, с винтами M2.5x5 мм и термоустановочными вставками M2.5.

Настольная подставка: Удерживает устройство под углом 30 градусов, требуется две штуки.

Крепление для штатива: Имеет резьбовые отверстия для установки штативных адаптеров ¼-20 под различными углами.

Горизонтальная клипса Molle Clip: Используйте две такие клипсы для горизонтального крепления устройства к ремням molle/pals.

Вертикальная клипса Molle Clip: Используйте части A и B для вертикального крепления устройства на ремешках molle/pals.
