Корпус Meshtastic для устройств с Magsafe

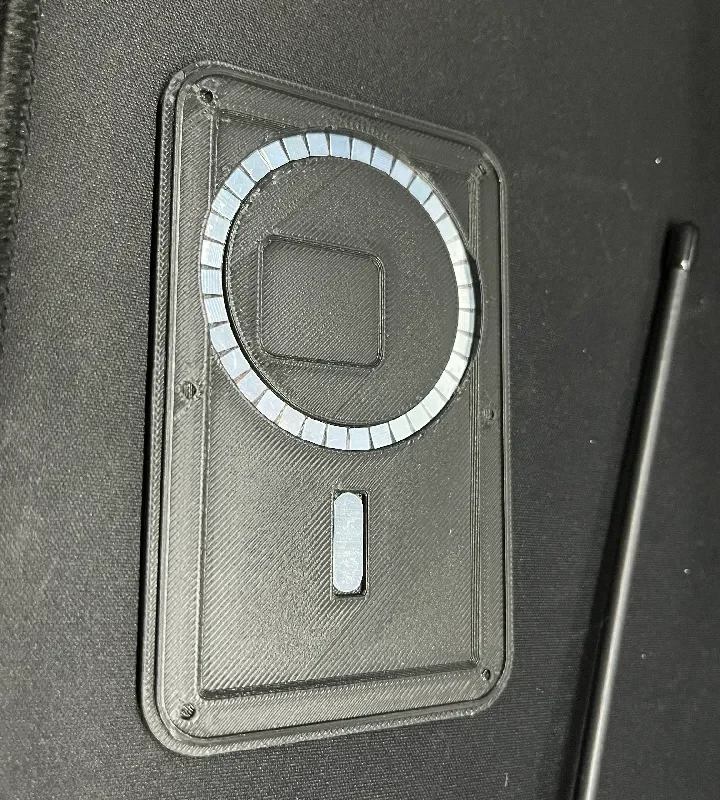

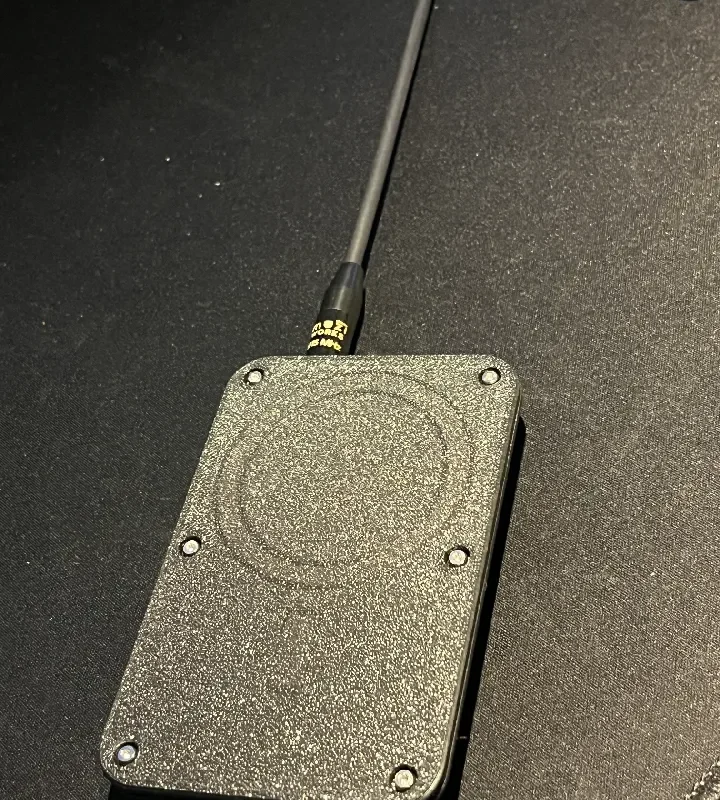

Узел Meshtastic, который крепится к задней части телефонов, совместимых с Magsafe, и металлическим поверхностям.

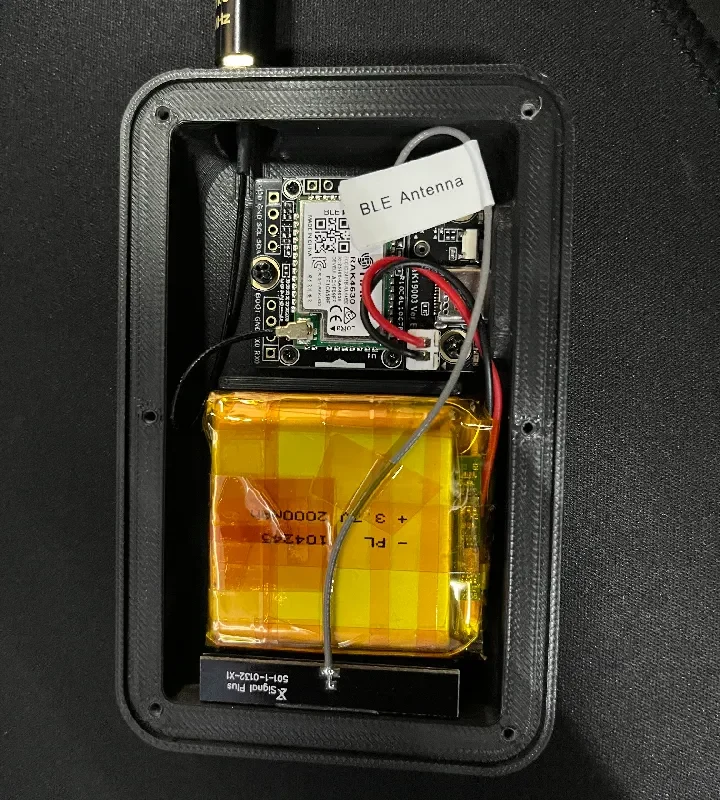

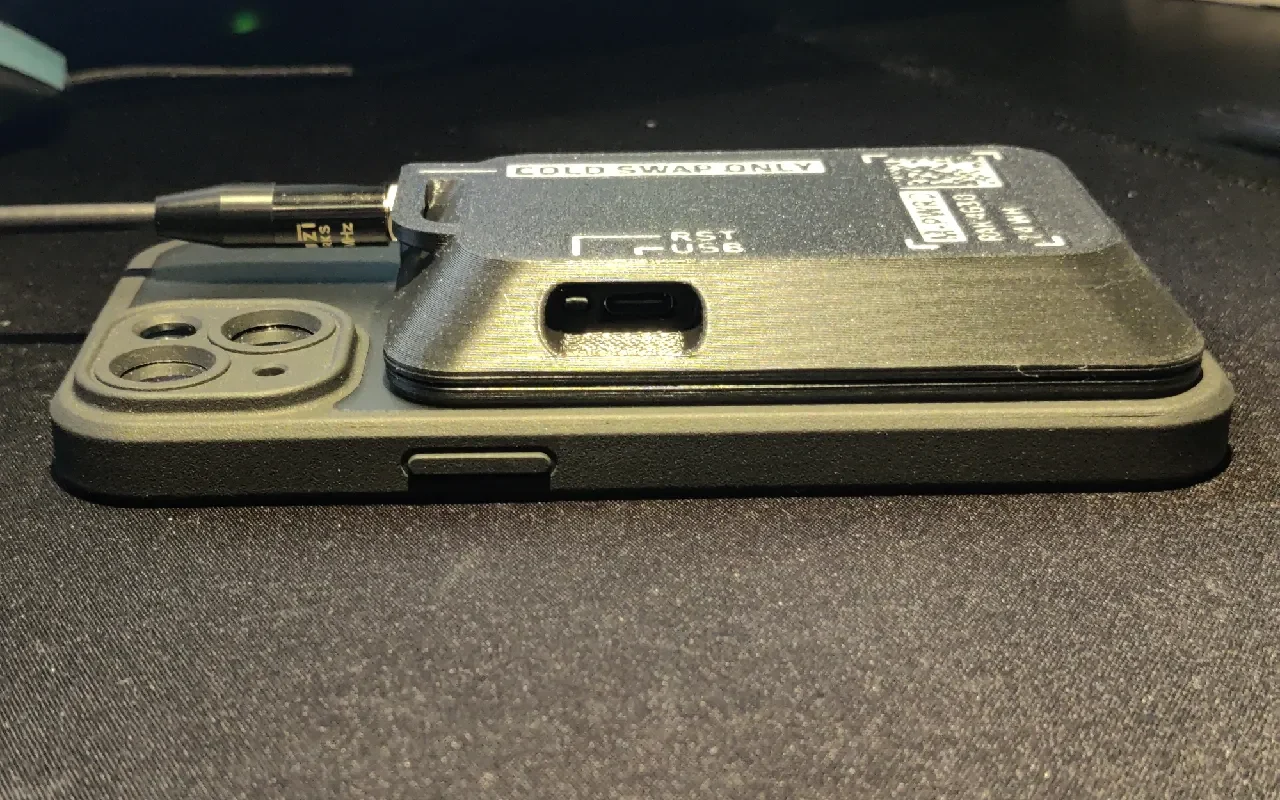

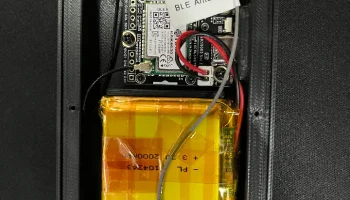

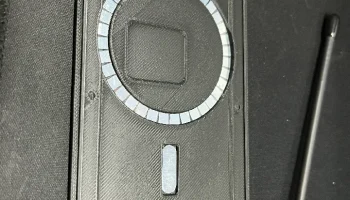

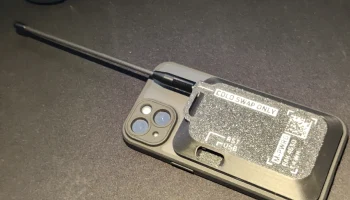

Это корпус для размещения базы RAK Wireless RAK19003 и модуля RAK4630 LoRa на задней панели телефона, совместимого с Magsafe, для использования с Meshtastic. Он увеличивает общую толщину телефона примерно на 16 мм. Его также можно прикрепить к плоским магнитным поверхностям.

Этот проект не требует пайки и стоит около 50-80 долларов в зависимости от используемых деталей и места их покупки (я купил все свои на Amazon).

Если вы хотите отредактировать или переделать этот проект, доступны файлы Fusion 360 и STEP.

Если вы хотите декоративный дизайн, можно использовать несколько материалов.

Примечание: Я напечатал все детали на Bambu Lab A1 Mini с помощью дешевой универсальной PLA-нитью. Этот дизайн зависит от винтов, ввинчиваемых непосредственно в пластик. Размеры отверстий и подгонка деталей могут отличаться, если у вас другая конфигурация.

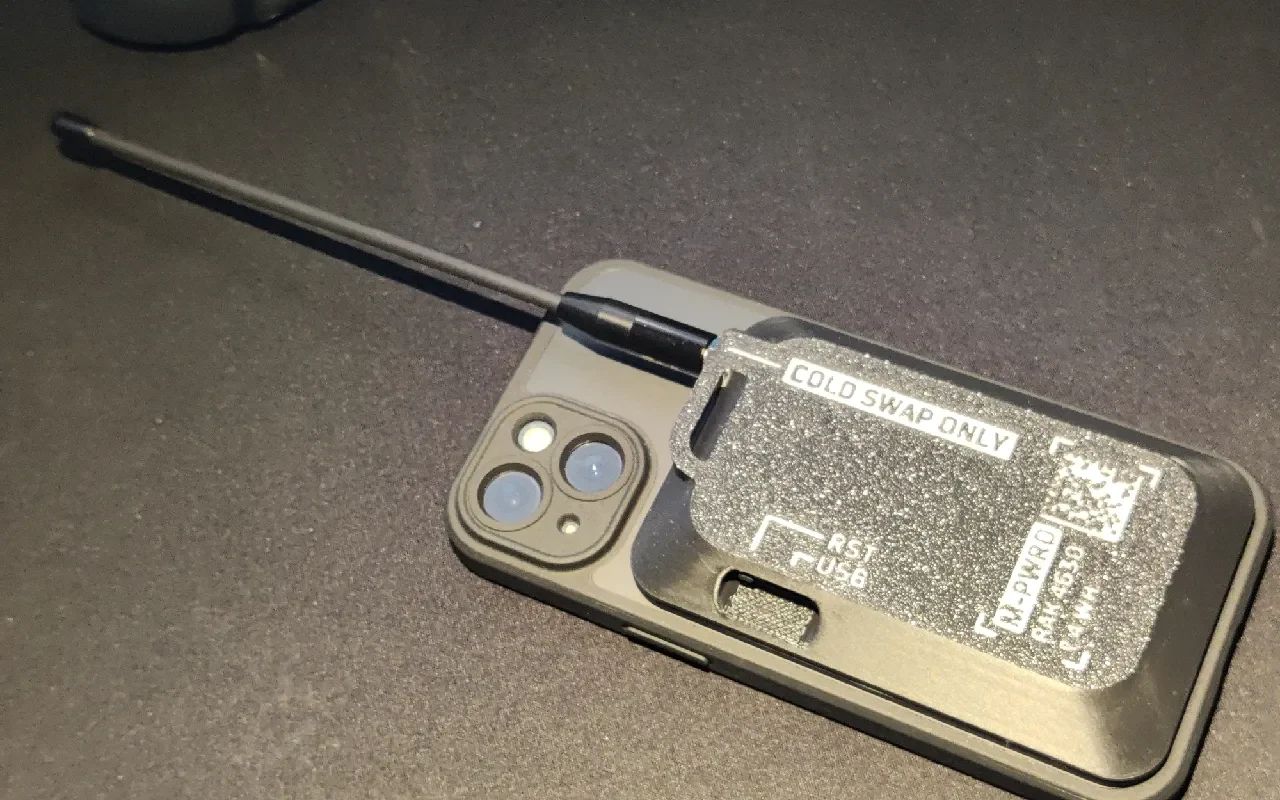

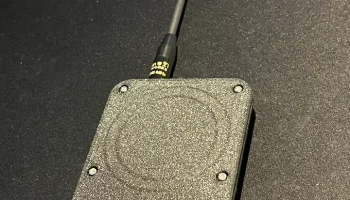

ВАЖНО: Если вы используете ту же 17-сантиметровую штыревую антенну Muzi Works, что и я, обязательно поместите шайбу, входящую в комплект RAK, под гайку. Если затянуть ее до конца, как я думал, что и должно быть, эта конкретная антенна закоротит контакт сигнала на землю и вызовет серьезные проблемы. Сначала я не положил шайбу под нее и не мог поймать никаких узлов. После того, как я установил шайбу, контакт сигнала больше не был закорочен на землю, и функция была восстановлена. Антенна, входящая в комплект, не имеет этой проблемы.
