Heltec T114 V2 корпус для солнечной батареи и аккумулятора

Компактный корпус на солнечной батарее, разработанный для платы Heltec T114 V2.

Необходимое оборудование:

• Плата Heltec T114 V2 с экраном
• Солнечная панель 110 x 60 мм, толщина 2,5 мм
• 1 или 2 литий-полимерных аккумулятора 803450 (3,7 В)
• Антенна LoRa (IPEX/U.FL)
• Либо гибкая штыревая антенна
• Либо переходник SMA-MHF1 (IPEX), макс. 5 см + внешняя антенна (для жесткого крепления)
• Дополнительный GPS-модуль (для версий с GPS)
• 5 винтов M3x12

При использовании двух батарей 803450 соедините их параллельно. При использовании одной батареи закрепите ее с помощью ленты Kapton.

Доступны три варианта конфигурации:

ПЛАТА 6 — предназначена для жесткой антенны с разъемом SMA female bulkhead mount, а также имеет место для проводов GPS. Идеально подходит для более постоянных установок, где требуется надежное соединение антенны и лучшая механическая стабильность.

ПЛАТА 7 — поддерживает гибкую стандартную антенну, которая поставляется в комплекте с Heltec без GPS. Это самая компактная конфигурация, которая хорошо подходит для простых узлов, устанавливаемых в помещении или на окне.

ПЛАТА 8 — поддерживает гибкую стандартную антенну, которая поставляется в комплекте с Heltec, и включает место для проводов GPS. Это полезно, если вы используете Meshtastic с включенной функцией обмена местоположением или MeshCore с функциями позиционирования.

Цель этой модели — упростить создание чистого, автономного узла Meshtastic или MeshCore, который можно разместить в окне, на стене или на открытом воздухе без сложной внешней проводки.

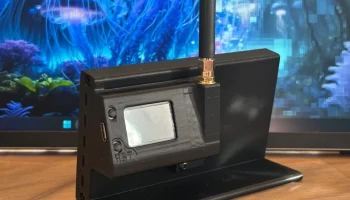

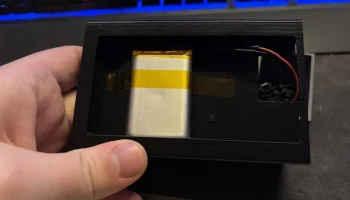

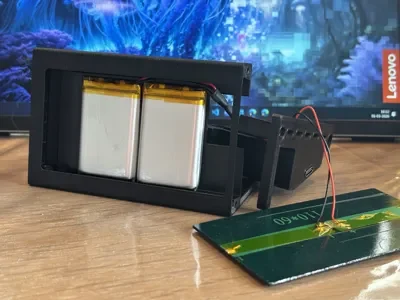

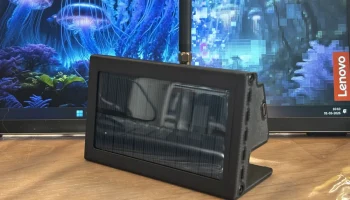

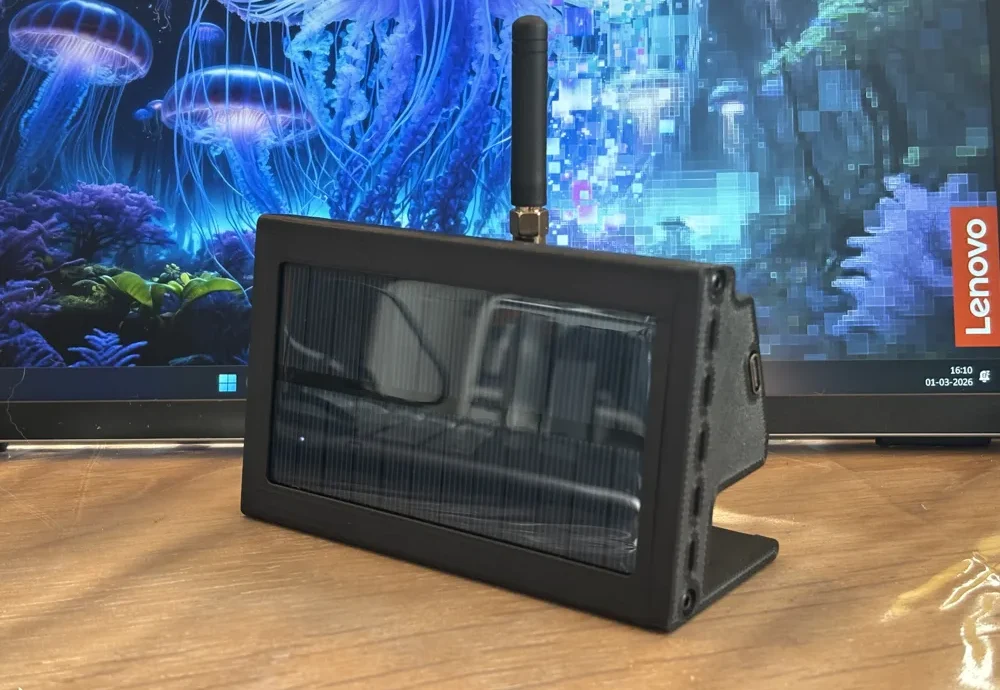

Передняя часть рассчитана на солнечную панель размером 110 x 60 мм и толщиной 2,5 мм. Панель располагается почти вровень с передней панелью и подключается к Heltec. За солнечной панелью есть место для двух литий-полимерных батарей 803450, соединенных параллельно. При желании можно использовать и одну батарею 803450. Доступное пространство для батареи внутри корпуса составляет 69 x 52 x 8 мм. Если вы используете только одну батарею, ее можно просто закрепить каптонной лентой, как показано на фотографиях.

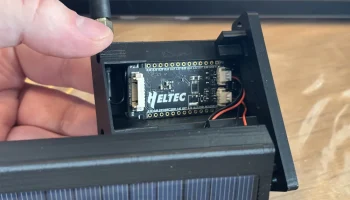

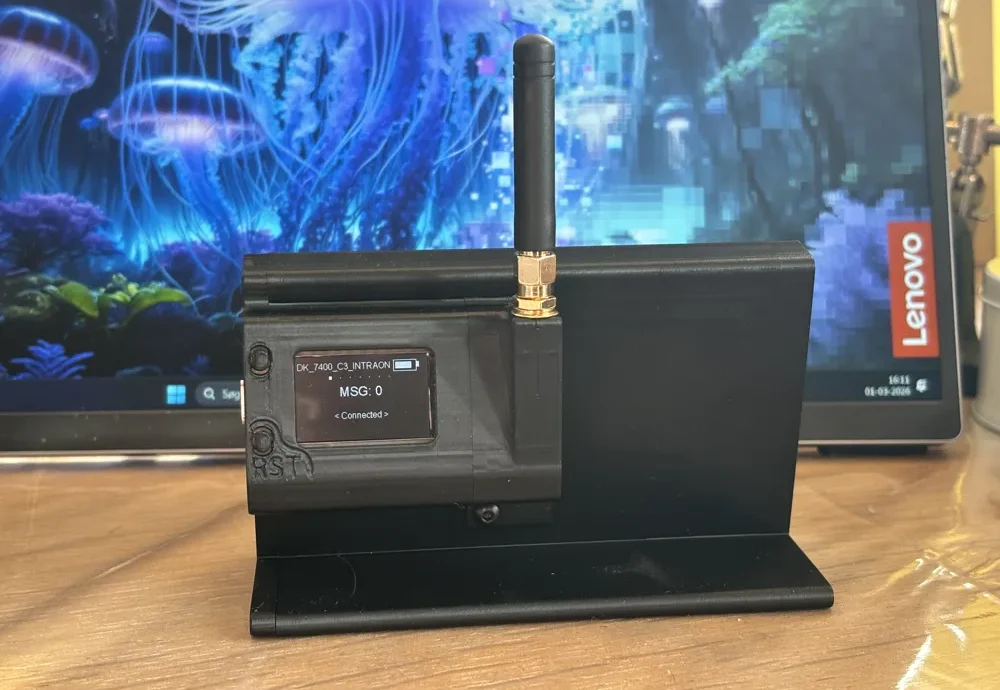

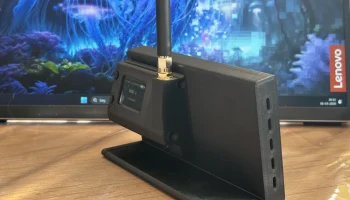

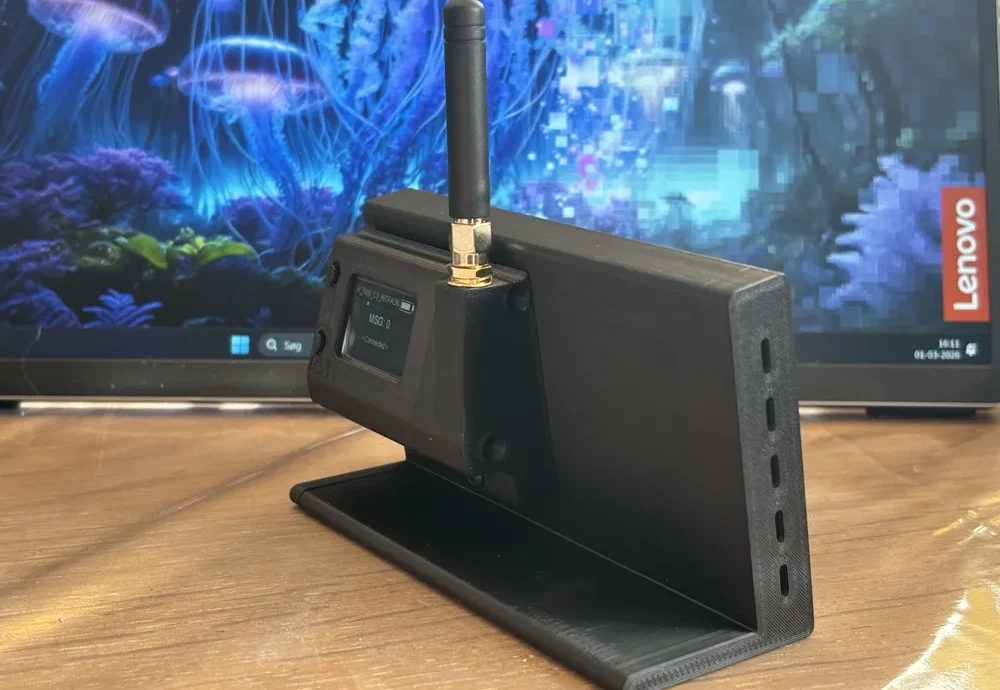

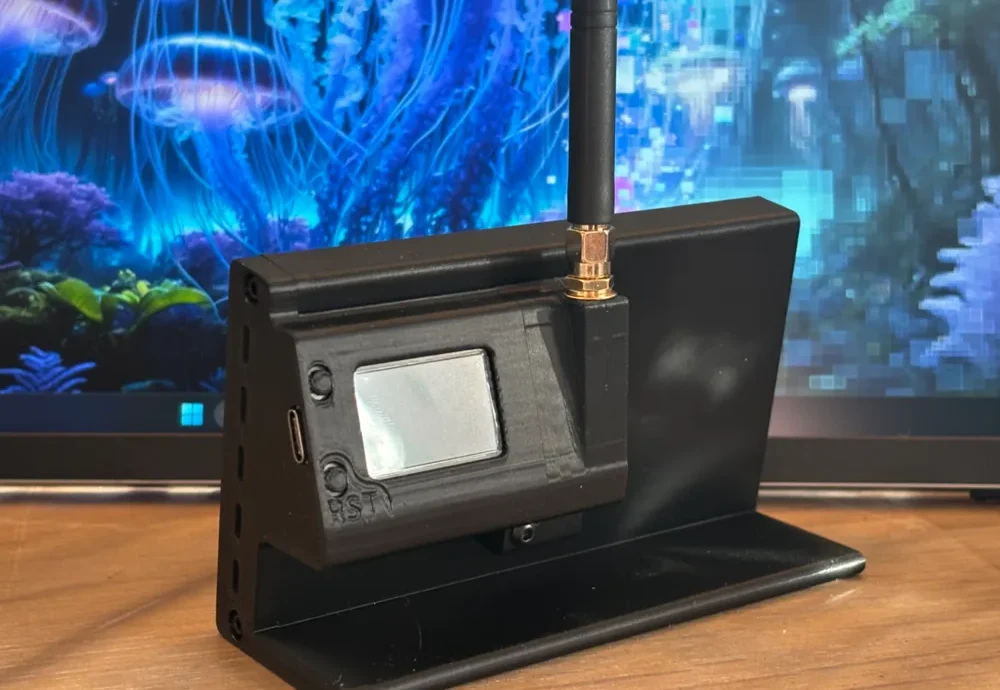

Корпус адаптирован к размерам и точкам крепления Heltec T114 V2. Порт USB-C доступен сбоку, а экран и кнопки открыты через переднее отверстие. Также имеется внутренняя прокладка для антенны и дополнительного GPS-кабеля, в зависимости от выбранной конфигурации.

Этот корпус хорошо работает как с прошивкой Meshtastic, так и с MeshCore.

Meshtastic — это проект сетевой связи на основе LoRa, который позволяет отправлять зашифрованные текстовые сообщения и обмениваться данными о местоположении без использования сотовой инфраструктуры.

MeshCore — это легкая альтернативная прошивка, ориентированная на простоту и эффективную связь между узлами. В обоих случаях Heltec T114 V2 обеспечивает радиосвязь LoRa, микроконтроллер, дисплей и управление питанием, а этот корпус превращает его в практичный узел на солнечной батарее
