Minimesh Автономный узел FakeTec Meshtastic

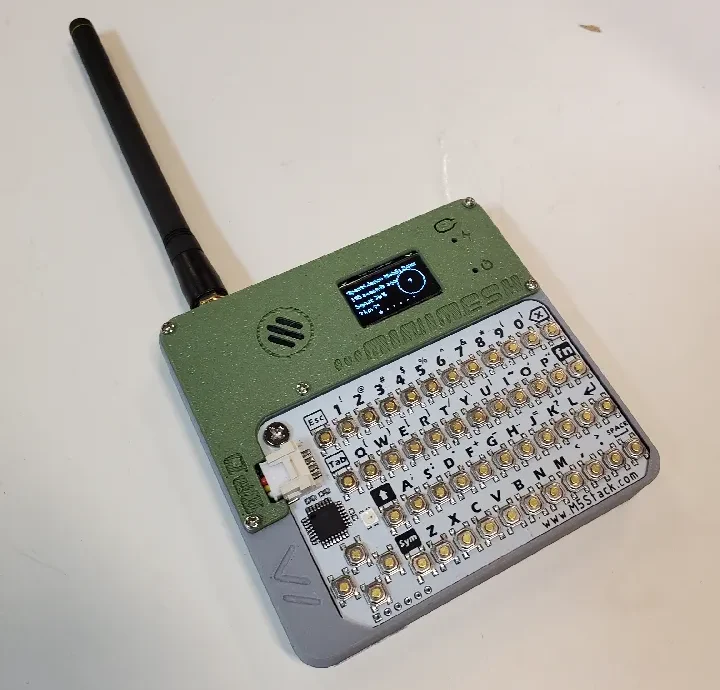

Minimesh — это компактный, полностью автономный узел мессенджера со встроенной клавиатурой CardKB, работающий на базе nRF52 fakeTec!

Я очень рад поделиться своим первым крупным проектом в области CAD — Minimesh!

Корпус Minimesh был разработан для размещения компонентов, которые у меня уже были под рукой, с легким доступом к ним, и состоит всего из 2 печатных деталей! Учитывая, что используемые в нем компоненты также довольно дешевые, он стал идеальным бюджетным решением для всех, кто хочет иметь автономный коммуникационный узел с длительным сроком службы батареи, поддержкой свободного текста и зуммером.

Оборудование:

• 1x батарея MakerFocus 3000 мАч (или любая другая размером до 65x36x10 мм)
• 1x переходник U.FL/IPEX на SMA, идеально 5 см
• 1x собранный узел fakeTec на базе nRF52 ProMicro & HT-RA62/RA-01SH (протестирован с печатной платой lupusworax v4)
• В качестве альтернативы, 1x плата Heltec LoRa32 V3 (не тестировалась)
• 1x зуммер диаметром 12 мм
• 1x M5Stack CardKB
• 1x термоусадочная вставка M3x6x5
• 1x машинный винт M3x6 (с плоской или кнопкой головкой, не тестировался с потайной головкой, хотя может работать)
• 9 саморезов M2x6 — 5 для лицевой панели, 4 для печатной платы fakeTec
• (Опционально) Прозрачная нить 1,75 мм — вставьте в отверстия для светодиодов на лицевой панели и обрежьте вровень с поверхностью для удобного световода

Важные примечания по сборке:

Из-за самодельного характера fakeTec существует большая вариативность в плане допусков деталей. Minimesh был разработан с учетом некоторого вертикального смещения дисплея, а также печатных плат дисплея, которые могут быть немного больше, но у меня был только один экземпляр для тестирования.

Этот проект также поддерживает Heltec LoRa32 V3, однако текущая версия корпуса не тестировалась и может потребовать дополнительной работы, постобработки или горячего клея. Вы предупреждены!
Варианты ProMicro:

Существует две версии основного корпуса, разработанные для двух разных печатных плат ProMicro.

• Если у вашего ProMicro USB-порт находится на одном уровне с верхней поверхностью печатной платы, распечатайте модель Main Body V1. Это относится к большинству клонов, которые я видел лично.
• Если у вашего ProMicro USB-порт «среднего крепления» утоплен в поверхность печатной платы, распечатайте модель Main Body V1 (Lower USB). Это необходимо для официального nice!nano (непроверенного) и нескольких клонов, таких как этот.

Пайка:

При сборке fakeTec для этой конструкции не используйте штыревые разъемы. Припаяйте Pro Micro вровень с печатной платой fakeTec — я добился этого, используя обрезанные ножки диодов, продетые через отверстия и загнутые на месте во время пайки. Это можно сделать и с помощью макетной платы.

Что касается дисплея, убедитесь, что экран расположен ровно и не повернут, и что он максимально плотно прилегает к Pro Micro. Я рекомендую поместить каптонную ленту (или любой другой изоляционный материал) между задней частью дисплея и Pro Micro, чтобы избежать короткого замыкания.

Примечания по подключению:

Внутри этого устройства не так много места, как я бы хотел, чтобы разместить провода — во многом это связано с моим неопытом в работе с CAD. Однако, если вы будете аккуратно подбирать длину проводов, места хватит для всего.

Для CardKB держите провода вместе и пока не разъединяйте ленточный кабель. Измерьте длину провода, необходимую для соединения CardKB с контактами SDA/SCL/3.3V/GND в нижней части fakeTec. Чтобы упростить задачу, после того как вы обрежете провода до нужной длины, припаяйте их к тем же контактам, что и у OLED-дисплея.  ** Желтый к SDA, белый к SCL/SCK, красный к 3.3V, черный к GND. **

Убедитесь, что провода зуммера достаточно короткие и не выходят за пределы лицевой панели. Оставьте немного слабины, чтобы можно было прикрепить его к лицевой панели, когда все будет установлено внутри корпуса.

Кабель SMA может вызвать некоторые трудности. Если у вас, как и у меня, толстый и менее гибкий кабель, вам нужно будет проложить провод как можно ближе к боковой стенке CardKB и смотать его там, чтобы он не сталкивался с зуммером и не выскакивал из модуля LoRa при сборке. Если у вас тонкий и гибкий кабель, такой как тот, что поставляется с Heltec, или как обычно бывают черные/серые провода на Amazon, у вас не будет больших проблем с его прокладкой. Проверьте, как располагается слот зуммера на лицевой панели после сборки, и проложите провод вокруг него. В будущих версиях может появиться слот, который поможет проложить более сложные провода.

Примечания по настройке:

В зависимости от вашего оборудования, вам может потребоваться изменить ориентацию экрана в приложении Meshtastic на панели настроек радио. Это особенно актуально, если вы используете Heltec V3, который будет отображаться вверх ногами.

Чтобы CardKB работал, убедитесь, что модуль готовых сообщений включен. Возможно, вам придется один или два раза перезагрузить узел, чтобы он его распознал. Вам не нужно указывать какое-либо конкретное устройство ввода, так как прошивка автоматически его обнаружит!
