Корпус для плат Faketec Meshtastic, с исходниками!

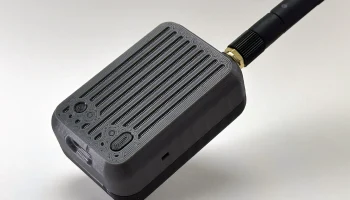

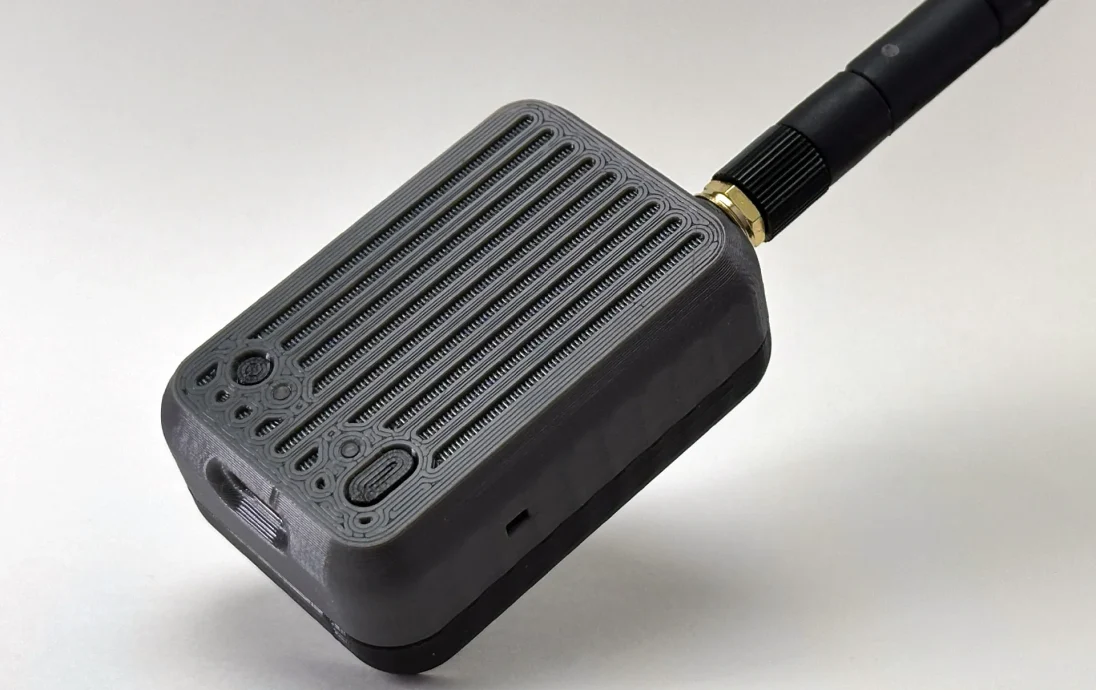

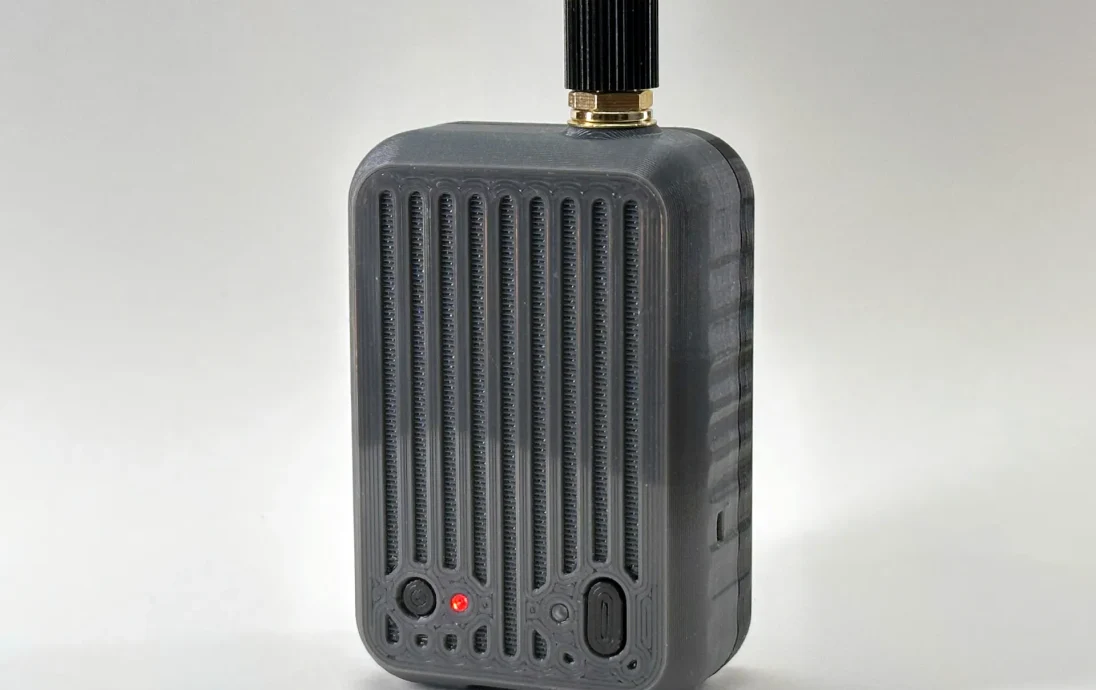

Компактный корпус для минималистичной сборки узла Meshtastic.

Корпус имеет защелкивающуюся заднюю крышку и прокладку, чтобы батарея не соприкасалась с электроникой.

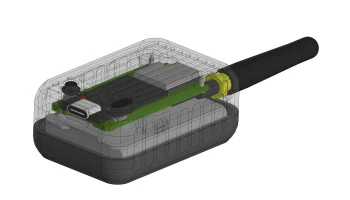

Корпус позволяет использовать пигтейл RG178 для лучшего приема радиосигнала .
Так же есть место для установки SMD-зуммера 5020.

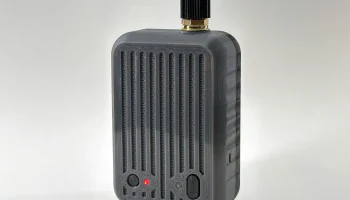

Для лучшей видимости в отверстия для светодиодов можно вставить прозрачную нить

Протестировано с платой V4. Файл STEP есть, делайте что хотите!

Спецификация
1x 103450 литий-ионная батарея
2x 1,7x6 мм саморезы (или аналогичные)
1x пигтейл IPEX1 к SMA (10 см RG178 или RG1.13)
Сборка
Вставьте кнопки на место.
Подключите пигтейл к плате.

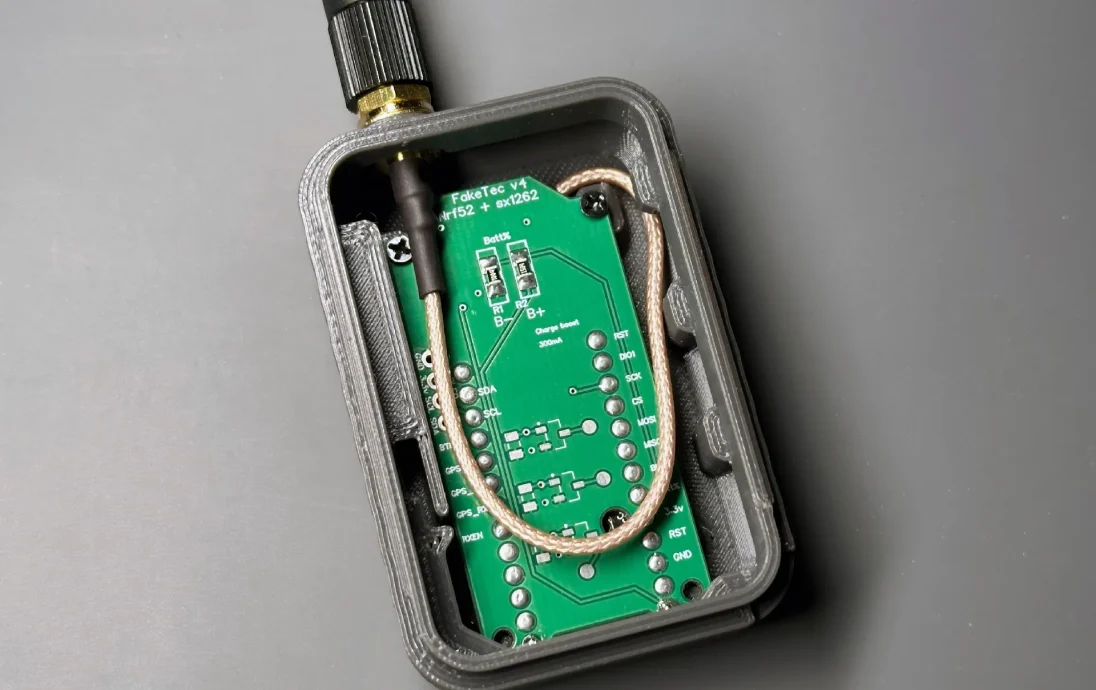

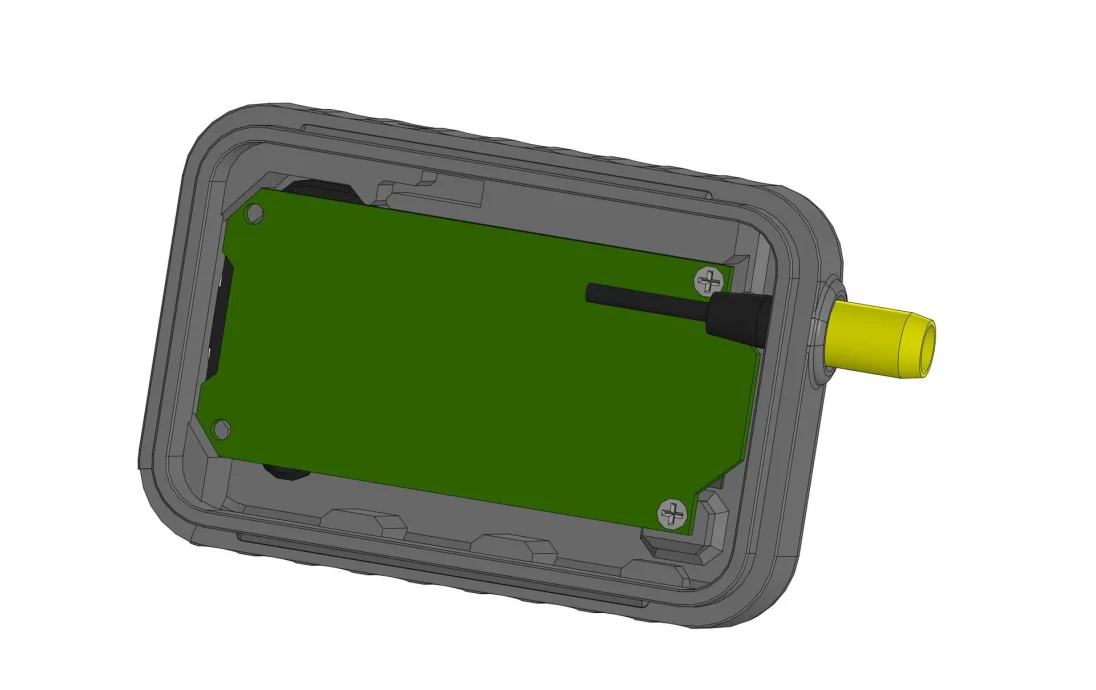

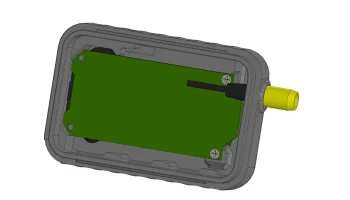

Проложите провод, как показано на изображениях, и опустите плату в корпус.

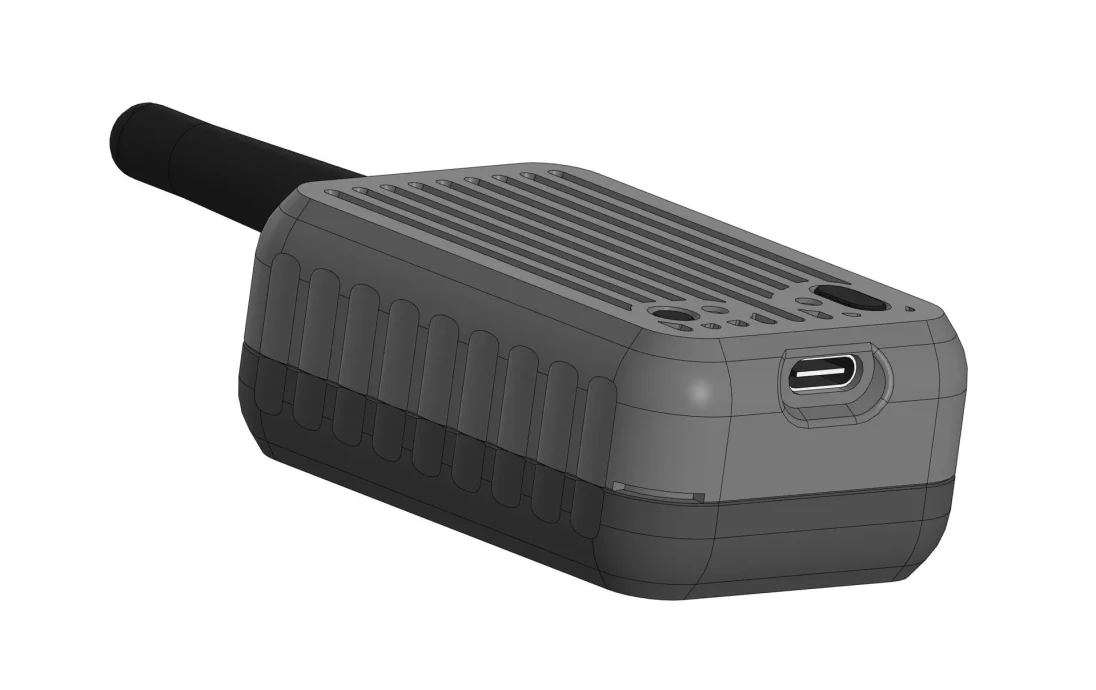

Совместите плату fakeTec с отверстием для USB-разъема и выемками и вставьте ее на место.
Закрепите плату двумя винтами.
Вставьте и затяните разъем SMA.
УСТАНОВИТЕ АНТЕННУ!
Припаяйте батарею.
Установите прокладку и проложите провода через вырезы.

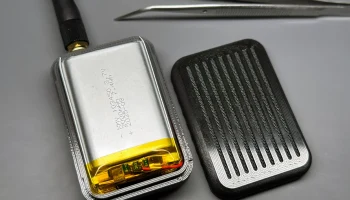

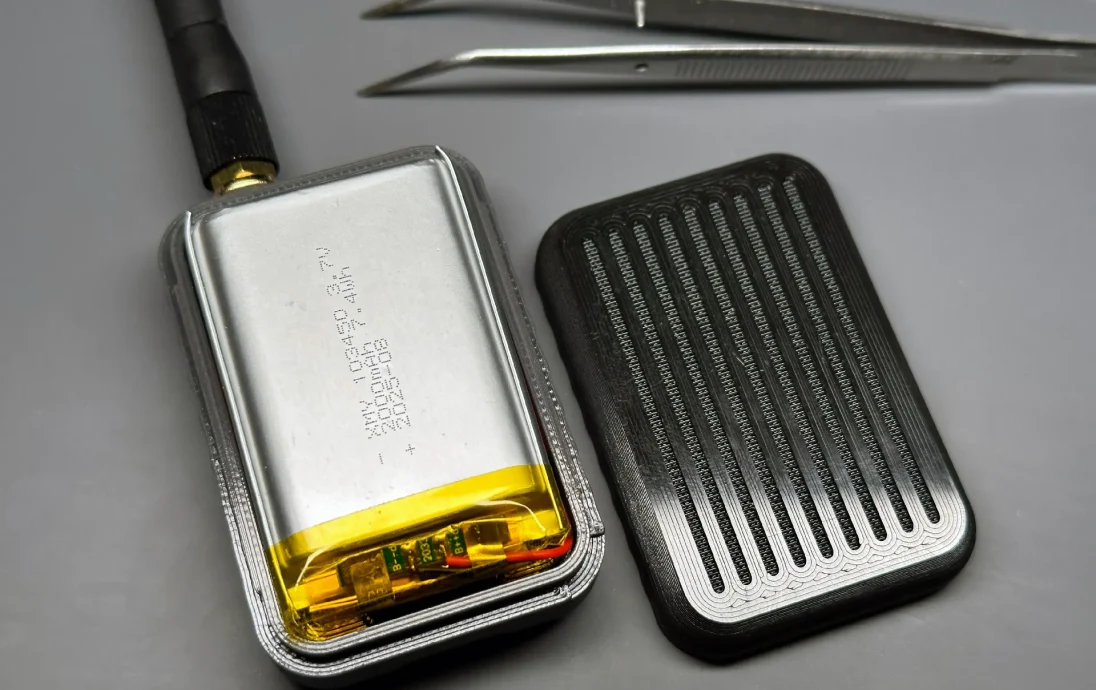

Установите батарею и закройте заднюю крышку корпуса.
Советы.
В зависимости от
 калибровки вашего принтера, отверстия для винтов и светодиодов могут потребовать
доработки под нужный размер. Используйте сверло 1,5 мм для винтов размером 1,7-2,0 мм. Если
 задняя крышка сидит неплотно, вы можете уменьшить ее размер на несколько процентов.
Список изменений
25.02.2026 — первоначальный выпуск v1.0.
