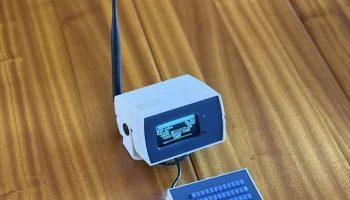

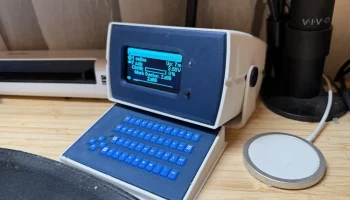

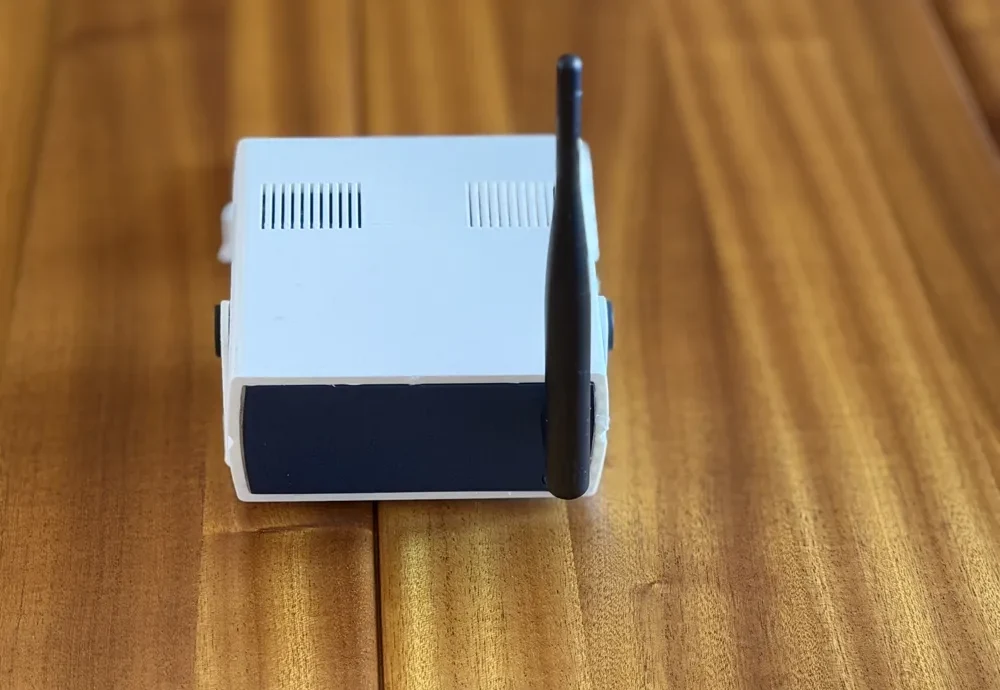

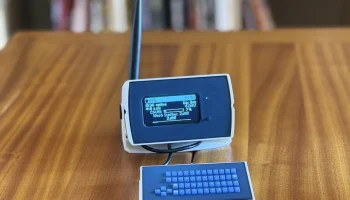

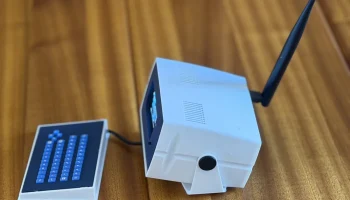

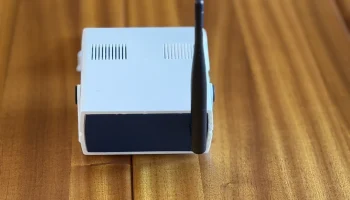

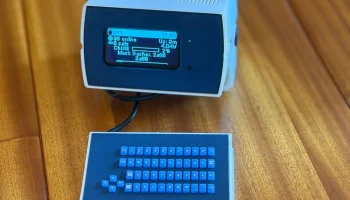

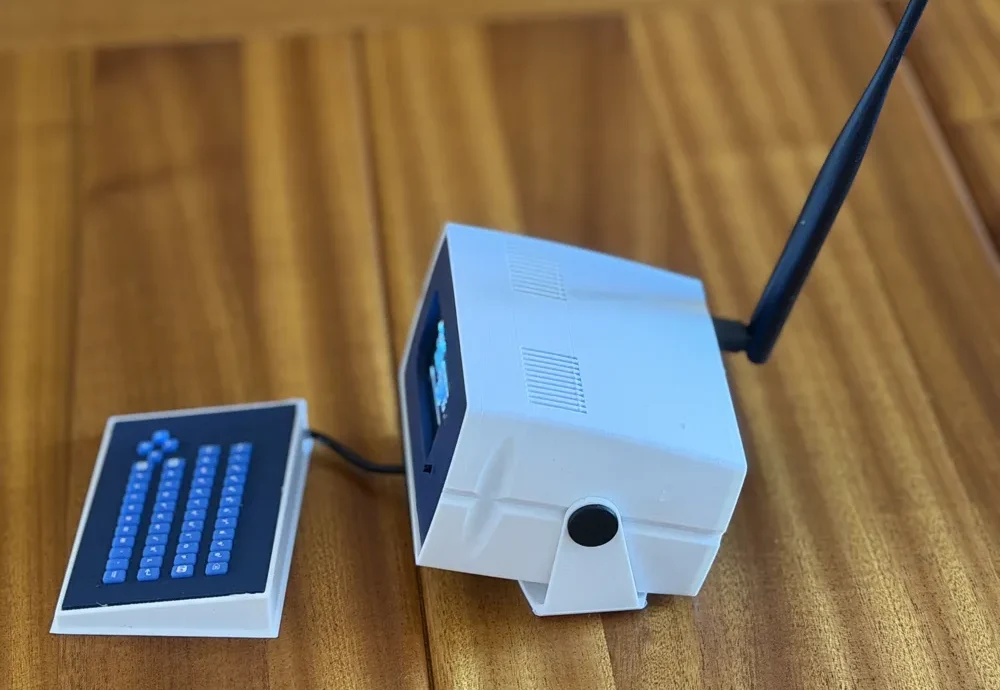

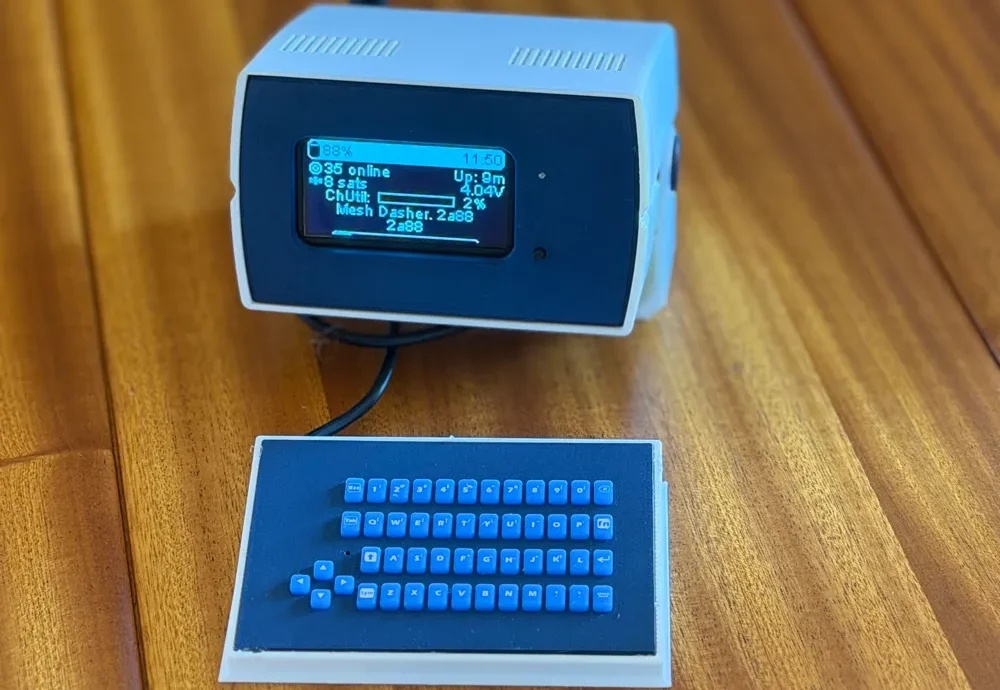

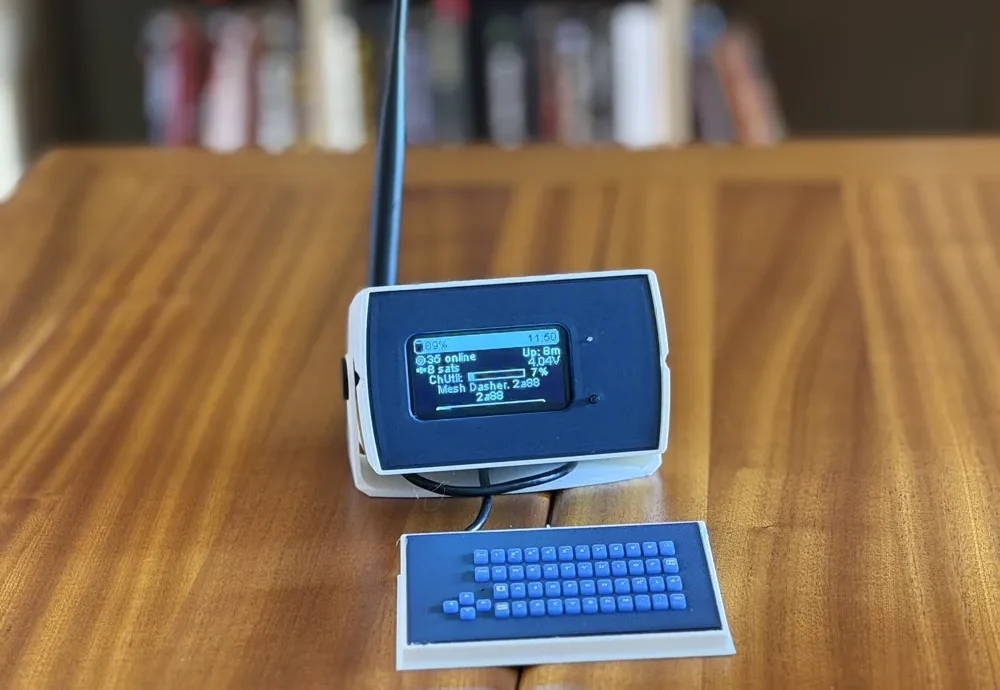

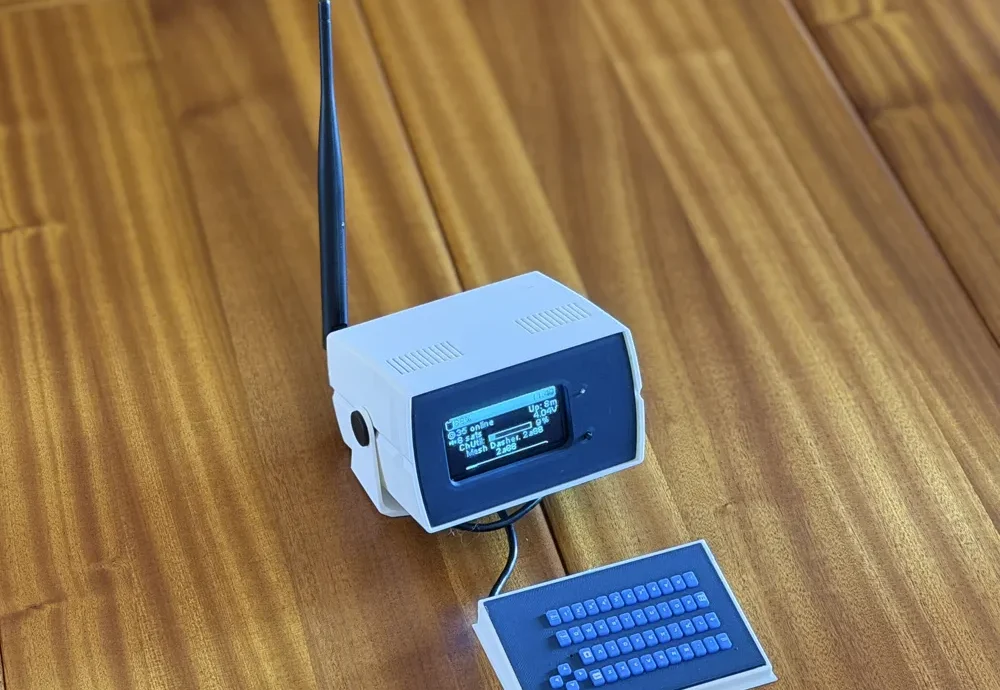

Меш Дашер - корпус для ноды Meshtastic в виде терминала
Настольный узел Meshtastic, вдохновленный терминалом Data General Dasher 1970-х годов, для всех ваших загадочных и важных сетевых задач.
Это универсальная модель, клавиатура не входит в комплект, предоставляются различные варианты крепления антенны, дополнительный корпус с двойным встроенным держателем батарей 21700, с установленными батареями обеспечивает питание и вес, чтобы терминал не скользил. Я использовал плату FakeTec для своей сборки, но подойдет любая сетевая плата без дисплея и разъемов для i2c и пользовательской кнопки, такая как RAK Wisblock 19007 или Heltec T114.
При печати вам понадобится только одна из задней панели, передней панели и вариантов основного корпуса. Вам нужно будет напечатать 2 боковые ручки, по одной для каждой стороны. Если вам не нужна клавиатура, вы можете пропустить печать любых частей клавиатуры. Я использовал Polymaker Matte PLA Army Blue и Polymaker Panchroma Matte PLA Cotton White, чтобы соответствовать оригинальному терминалу, когда он был новым. Можно использовать более желтоватый белый или бежевый цвет, чтобы показать эффекты старения, воздействия солнца и курения. Крепление клавиатуры можно напечатать в любом цвете, так как оно не видно в собранном виде.
Необходимые детали
| 2.42" I2C/IIC OLED display | amazon | |
| 6x6x5mm Tactile Switch | amazon | |
| USB-C extension | amazon | Allows access to mesh boards usb-c port, for power supply, charging, and updating from the case back. |
| Mesh board | Your choice FakeTec, RAK 19007, Heltec t114, etc | |
| LORA Antenna | Your choice. The panel mount antenna back is designed for the TX915-JKS-IPX20 antenna. | |
| CardKB V1.1 Mini 50-Key QWERTY Keyboard Unit | digikey | For Keyboard |
| CardKB Silicone Cover (BLUE) | etsy | For Keyboard |
| 4 conductor cable | For Keyboard to main body connection, I used part of an spare usb cable. | |
| 4x Keystone 209 battery clips | digikey | For builtin 21700 holder. |
| 5mm LED with resistor | For front with notification LED. | |
| Short piece of transparent PLA filament | Optional, for front with notification LED, Used as a light pipe for the above LED |
Подробную информацию о подключении и использовании встроенного держателя батареи см. на фотографиях в руководстве по сборке.
Для подключения клавиатуры к основному блоку необходимо удалить разъем на cardkb и припаять провода.
В этой модели был переработан оригинальный дизайн терминала: теперь в ней используется 2,42-дюймовый OLED-дисплей, передняя кнопка, отдельная задняя панель, чтобы более точно соответствовать оригинальному терминалу с дополнительными антенными и USB-разъемами, а также дополнительная клавиатура. Корпус клавиатуры был переработан путем интеграции в новый внешний корпус, стилизованный под оригинальный терминал, при этом сохранилась возможность использования силиконового чехла
