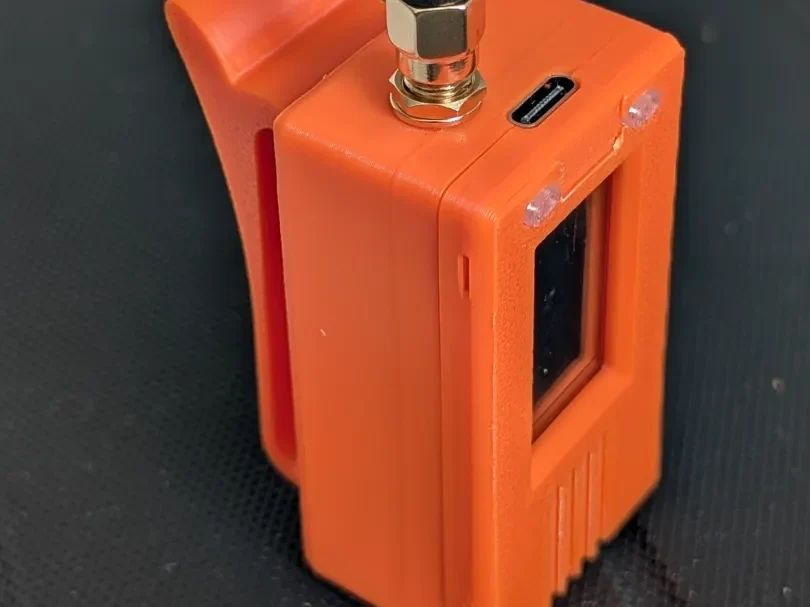

Корпус для Heltec T114 с клипсой на пояс

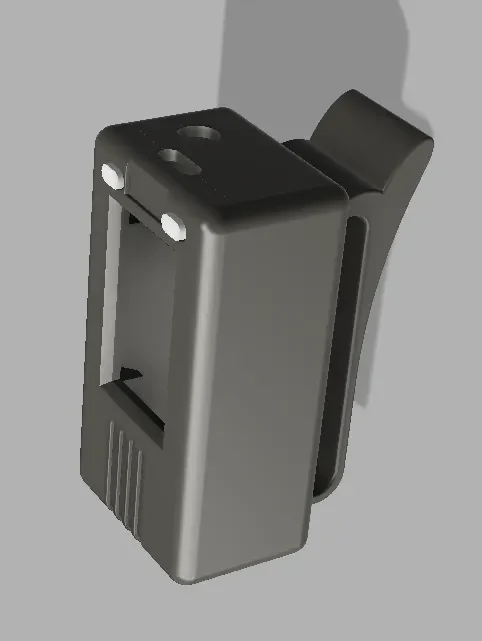

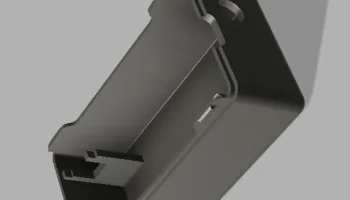

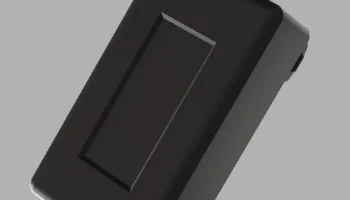

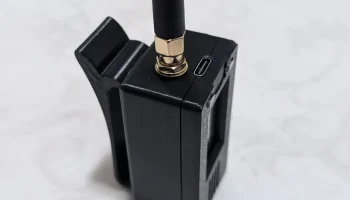

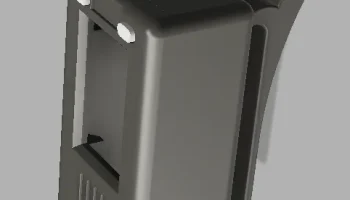

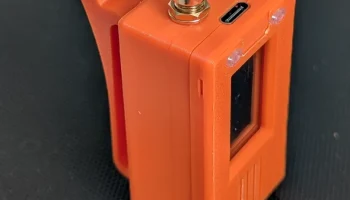

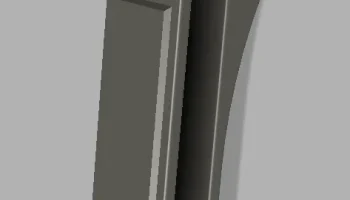

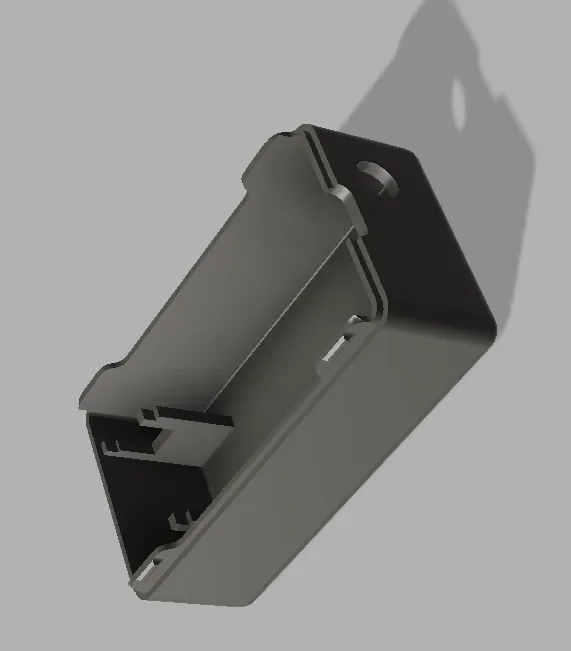

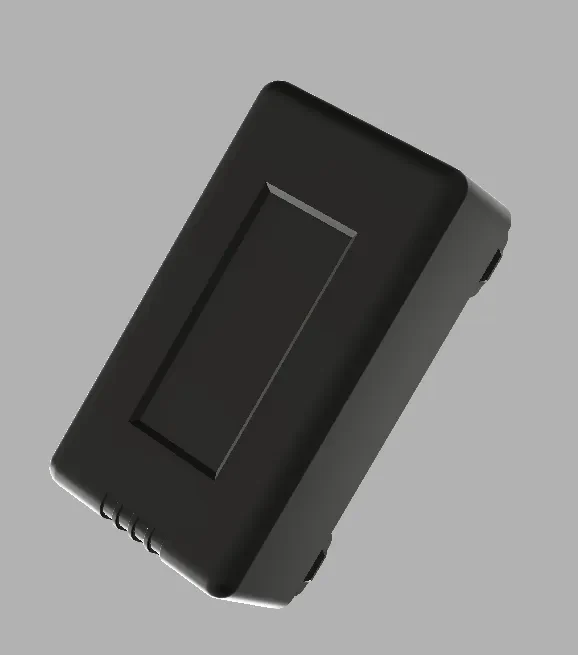

Этот корпус имеет те же размеры, что и «заводской» корпус, поставляемый в качестве опции с Heltec T114, но дополнен встроенным зажимом для ремня или кармана. Он хорошо печатается как из ASA, так и из ABS, но я не рекомендую использовать PLA, так как зажим не будет хорошо держать форму при нагрузке. В конструкции используются зажимы для крепления лицевой панели к корпусу, поэтому винты не требуются. Вы можете снять лицевую часть, приложив небольшое усилие ногтем в месте соединения лицевой части с корпусом, или нажав на фиксирующие выступы через боковые отверстия.

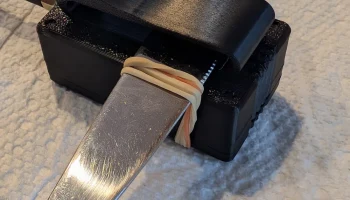

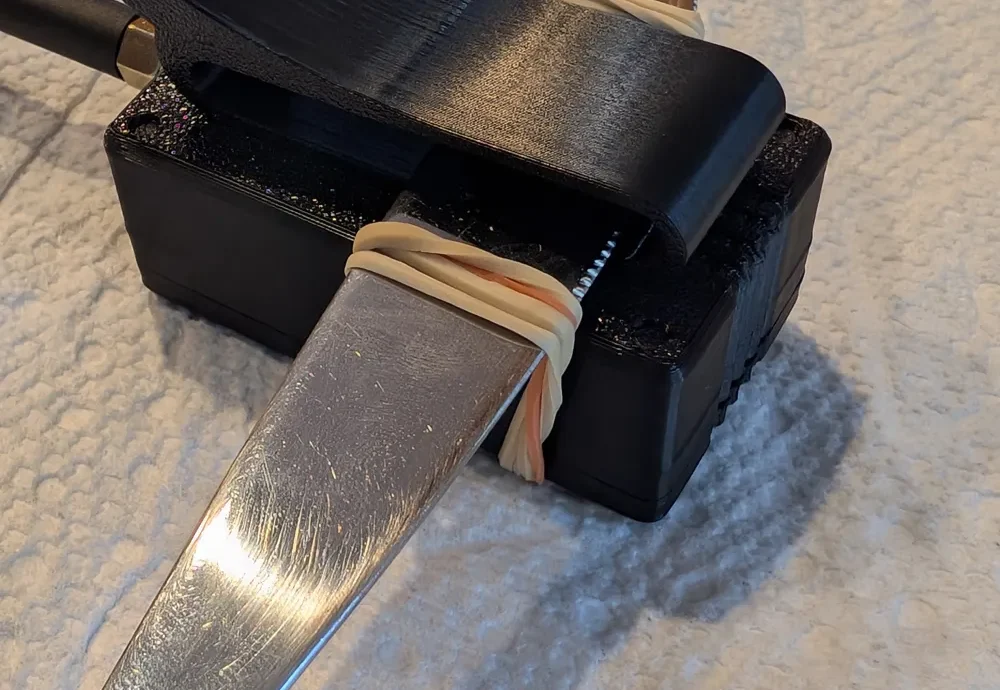

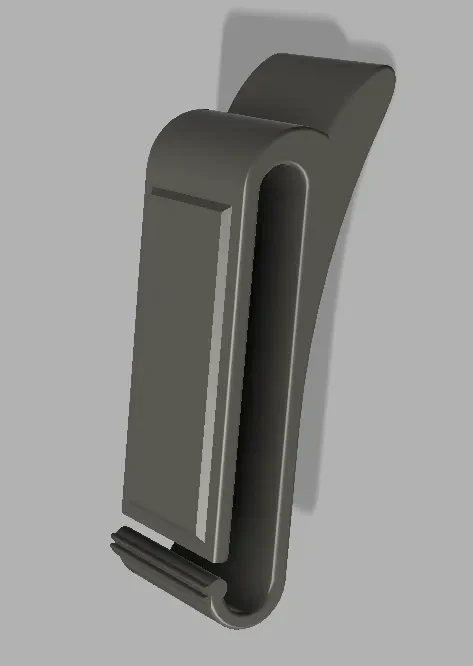

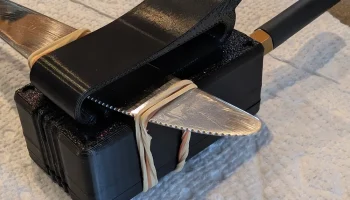

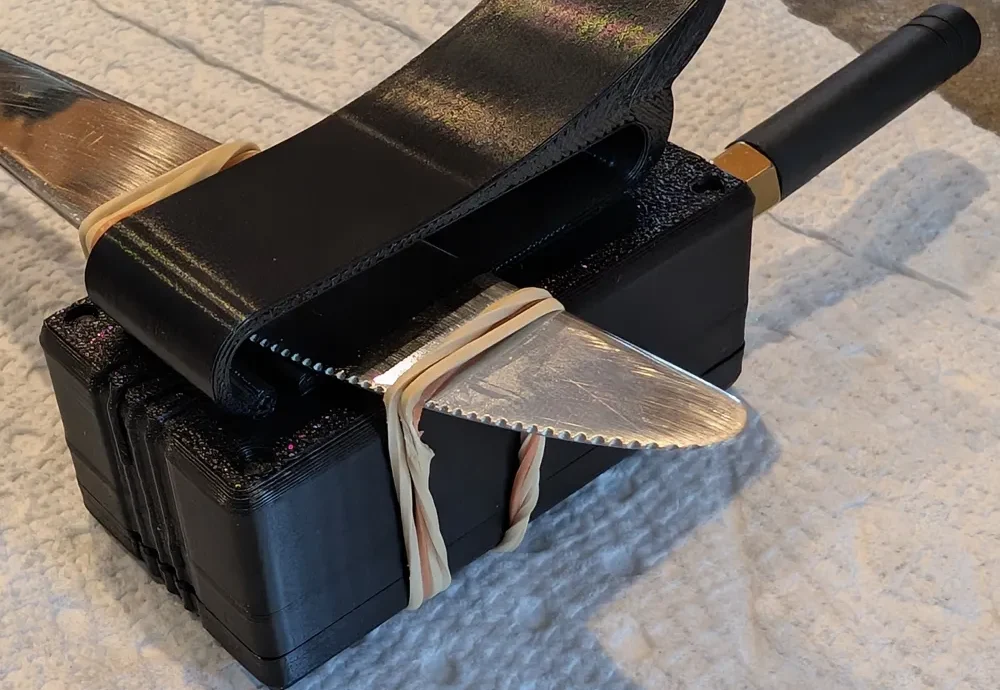

Зажим печатается под натяжением, поэтому его необходимо приклеить к корпусу, удерживая соединительную поверхность внизу зажима на месте, пока он не застынет. Я использовал нож для хлеба и резинки, что отлично сработало после пробной печати на сухой поверхности перед нанесением клея — смотрите фото.

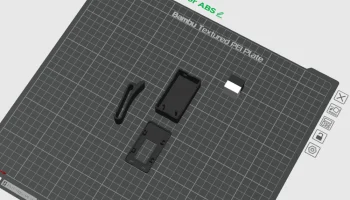

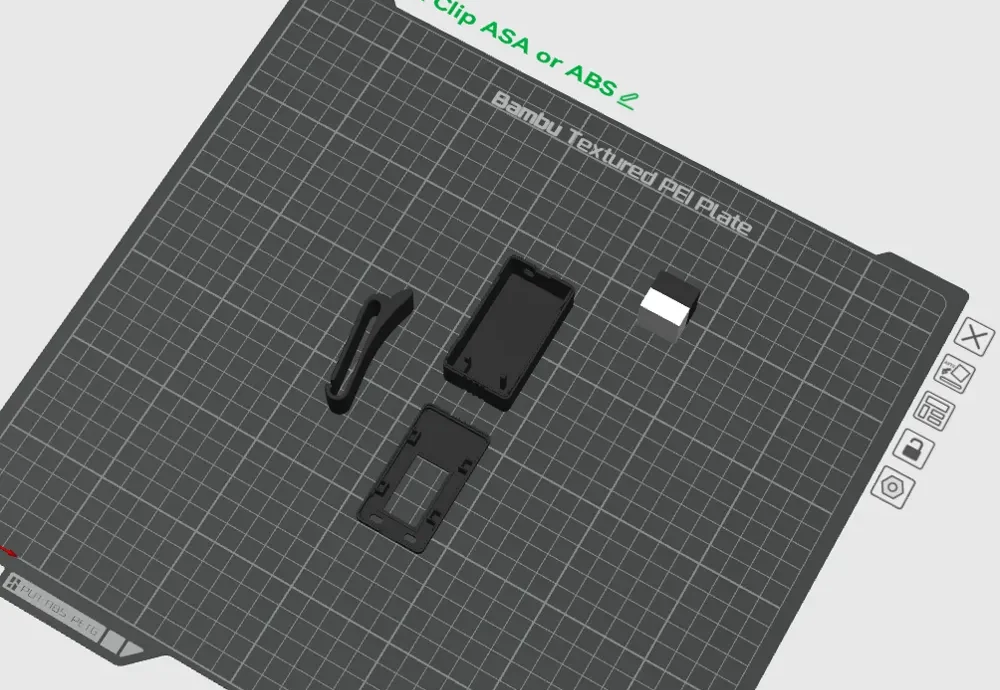

Кроме того, обычно я трачу время на проектирование своих моделей так, чтобы не требовались опоры, но поскольку это копия заводского корпуса, у меня не было такой роскоши — да, я мог бы поэкспериментировать с опорами под углом 45 градусов, но я не хотел тратить больше времени на модель, которая для меня является единственной в своем роде. Вы заметите в профиле печати, что я использую ABS-материал для поддержки интерфейса; это просто упрощает послепечатную обработку, и это не обязательно, если у вас его нет.

В этой печати не предусмотрены прозрачные кнопки, так как кнопки заводского чехла можно использовать и с этим чехлом. Однако, если вам нужны кнопки, я разместил их в отдельном проекте.

Как всегда, я новичок в этом деле, поэтому прошу вас делиться конструктивными замечаниями.
