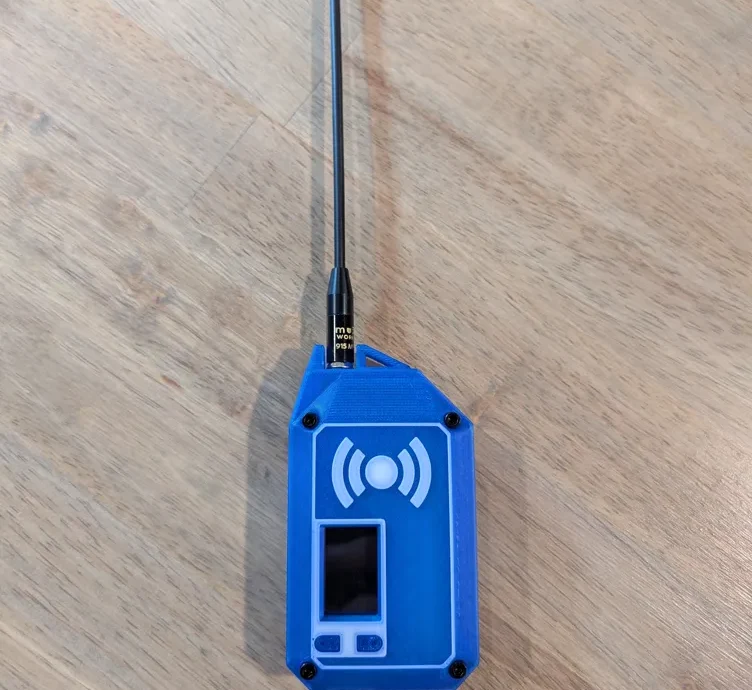

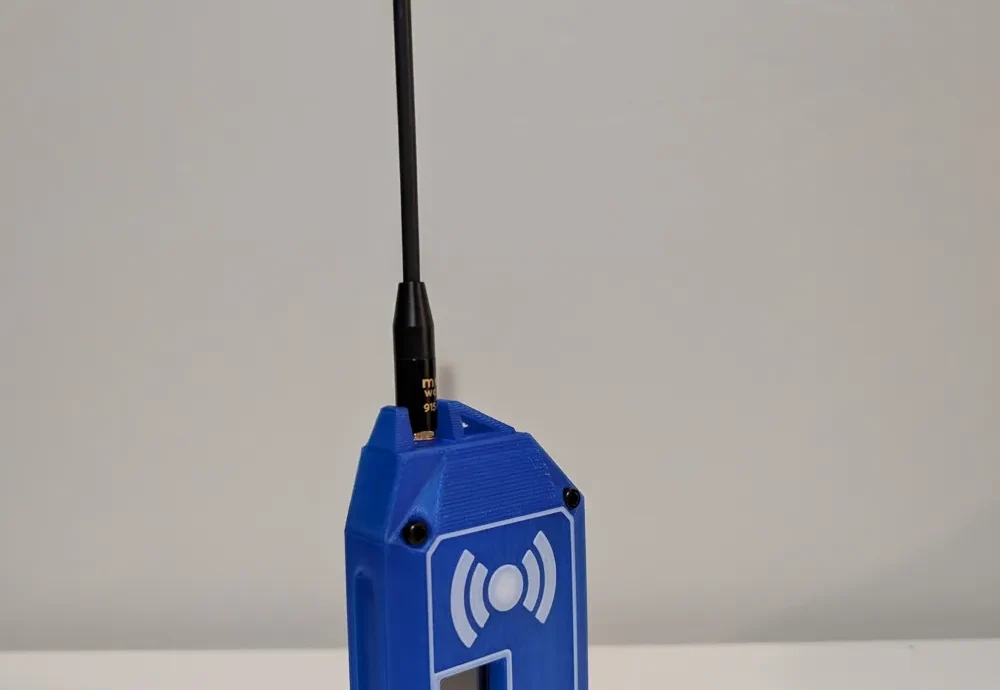

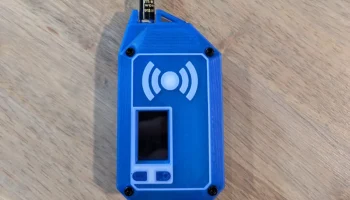

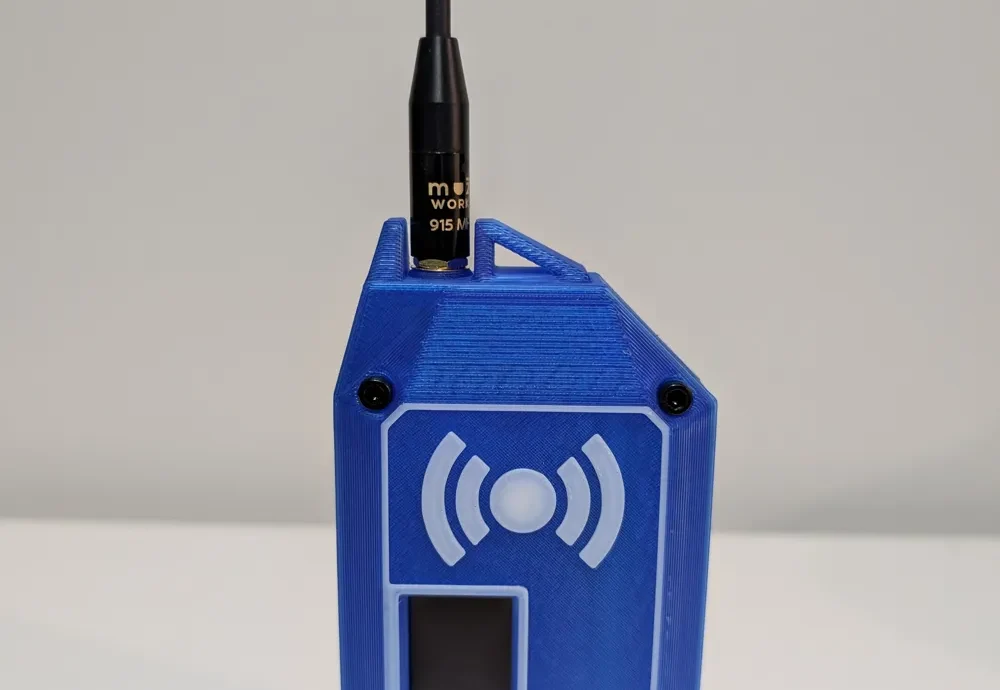

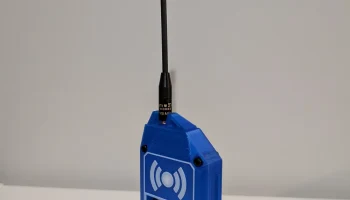

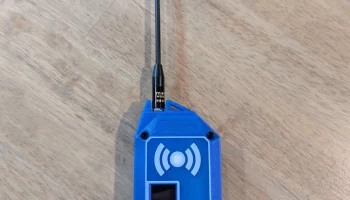

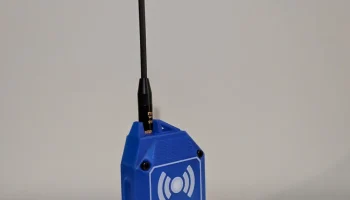

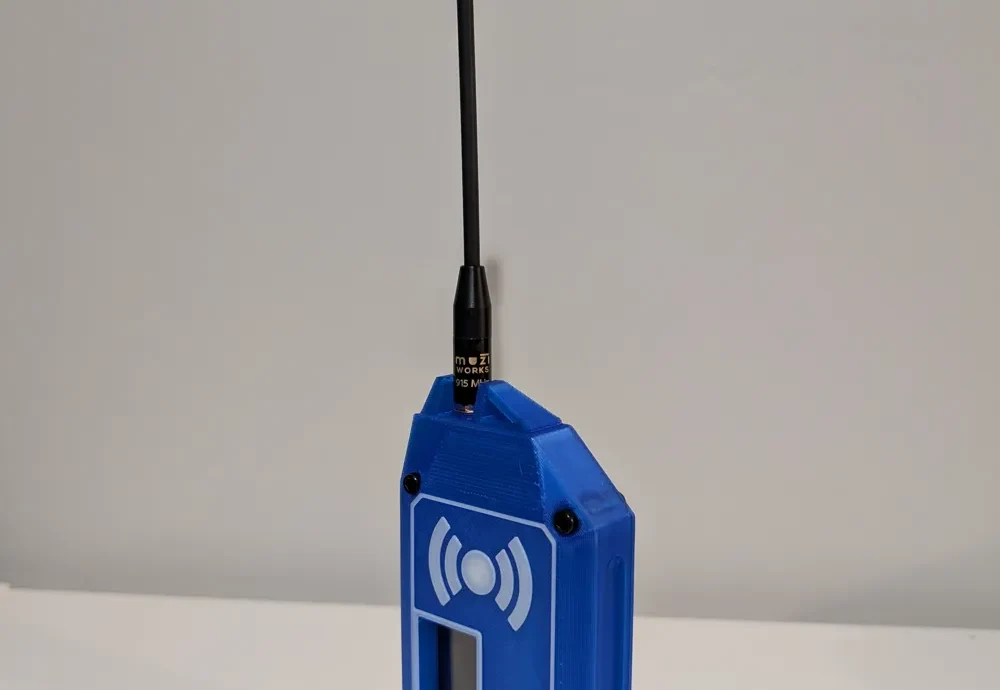

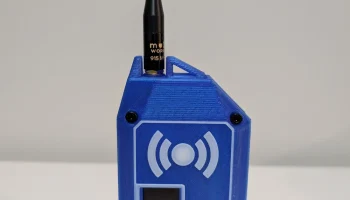

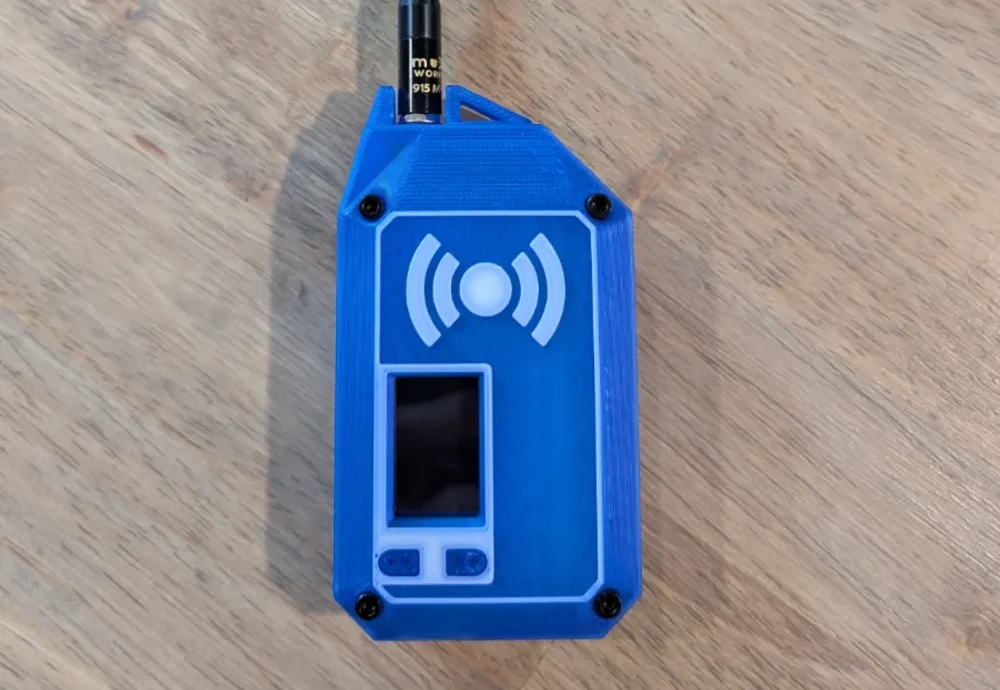

MESHCORE Heltec t114 корпус под 18650

Это модификация корпуса MESHCORE Heltec T114 для аккумуляторов 18650, созданная m.seijkens (посмотрите его версию, если у вас нет GPS-модуля — это действительно отличный дизайн), специально адаптированная для установки внутренних GPS-модулей.

Основные улучшения

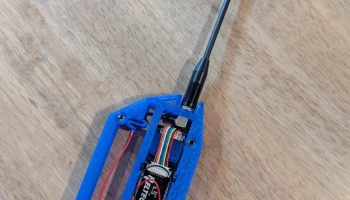

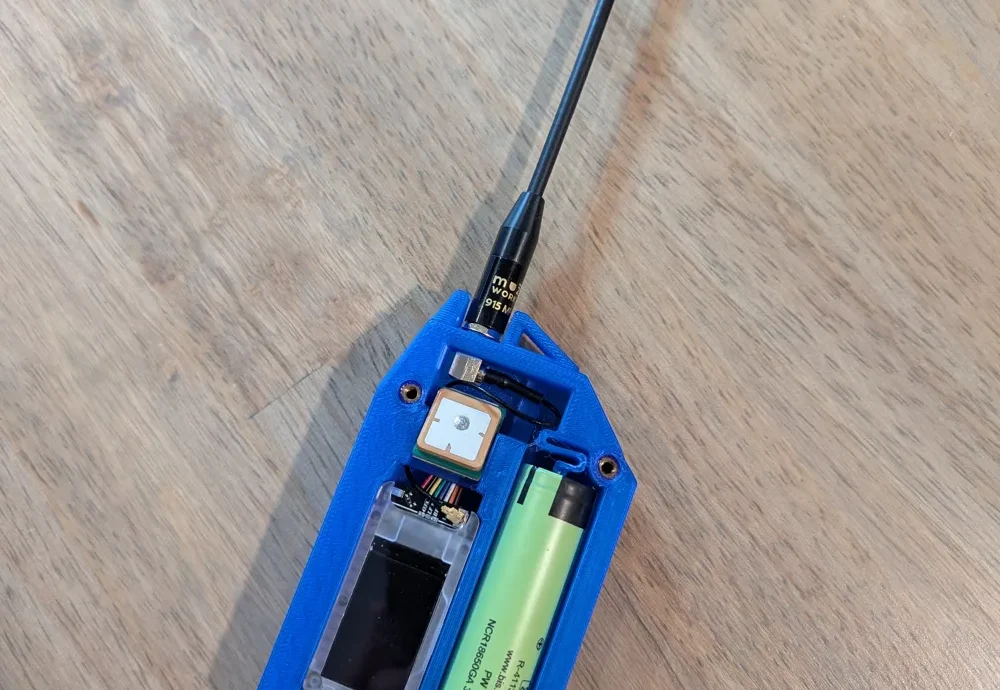

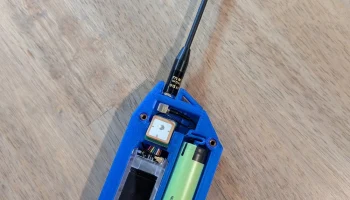

    Удлиненная рама: Корпус был удлинен, чтобы обеспечить специальное внутреннее пространство для GPS-модуля, при этом сохранив возможность размещения полной батареи 18650.

Переработанные панели: Как передняя, так и задняя панели были скорректированы в соответствии с новыми размерами удлиненной рамы, что обеспечивает плотную и надежную посадку.

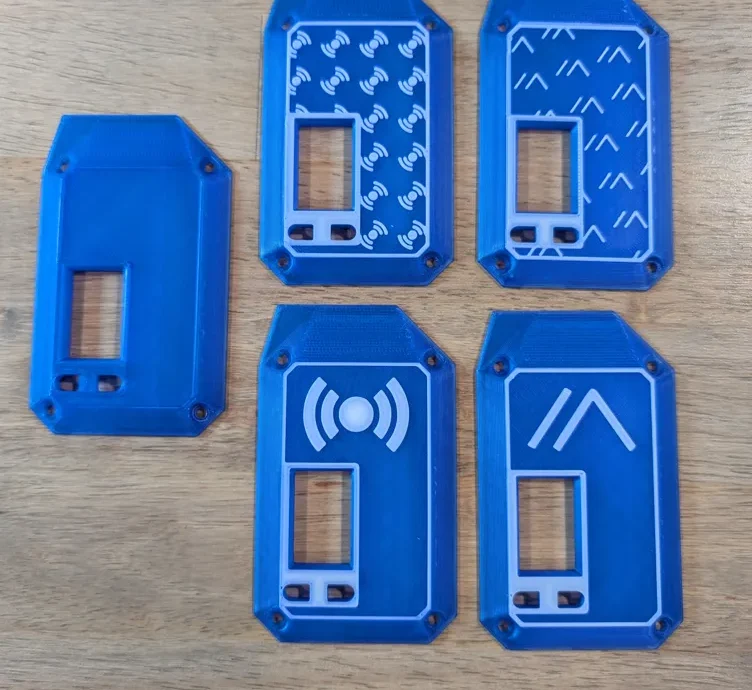

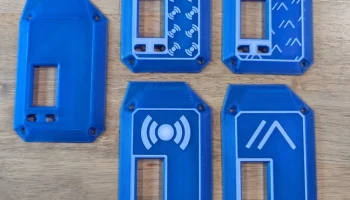

Я также создал несколько различных вариантов дизайна передней пластины для поклонников как Meshcore, так и Meshtastic.

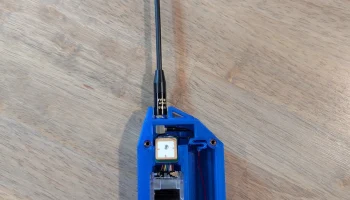

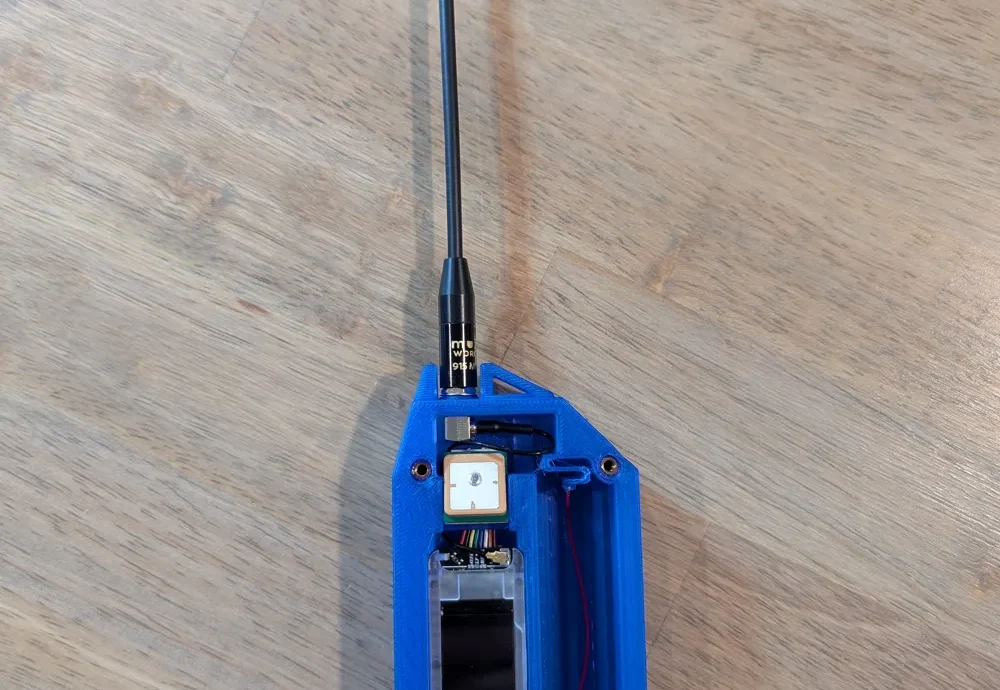

    Поддержка GPS: идеально подходит для тех, кто хочет добавить данные о местоположении в свои портативные узлы без необходимости использования внешнего корпуса.

Совместимость оборудования

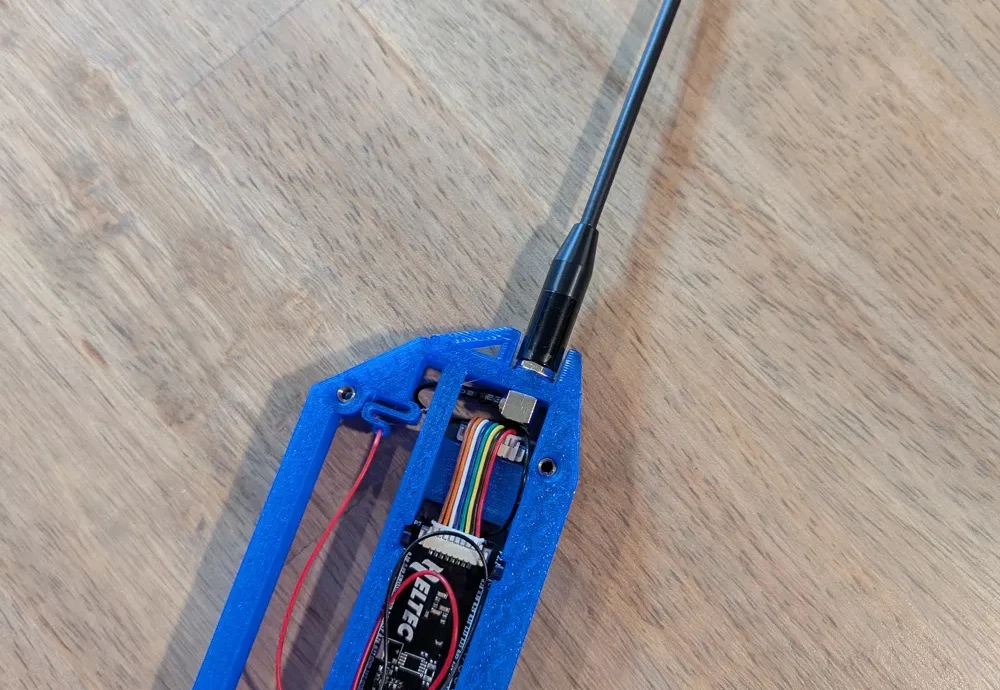

• Плата: Heltec T114.
• Батарея: стандартная 18650.
• GPS: Протестировано со стандартными GPS-модулями малого форм-фактора (например, L76K GNSS).
• Крепеж: Используется та же схема крепления винтами, что и в оригинальной конструкции, или, если у вас нет резьбовых вставок, можно использовать винты M3x18 и установить несколько болтов M3 сзади.
