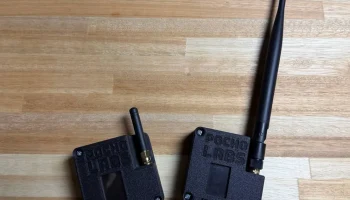

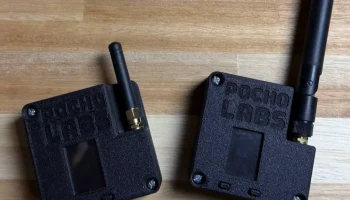

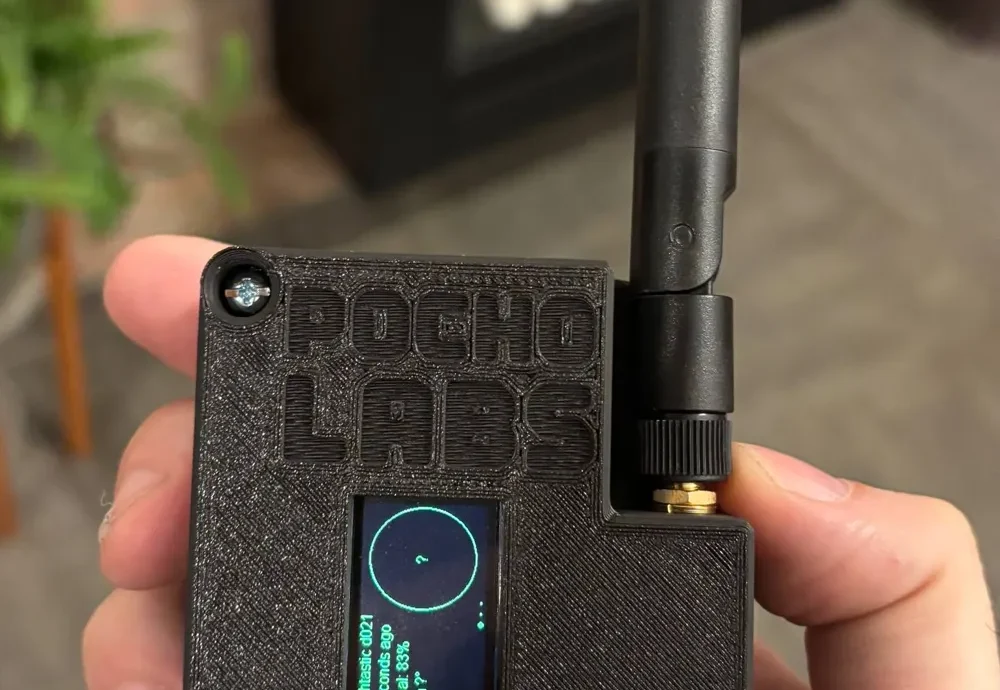

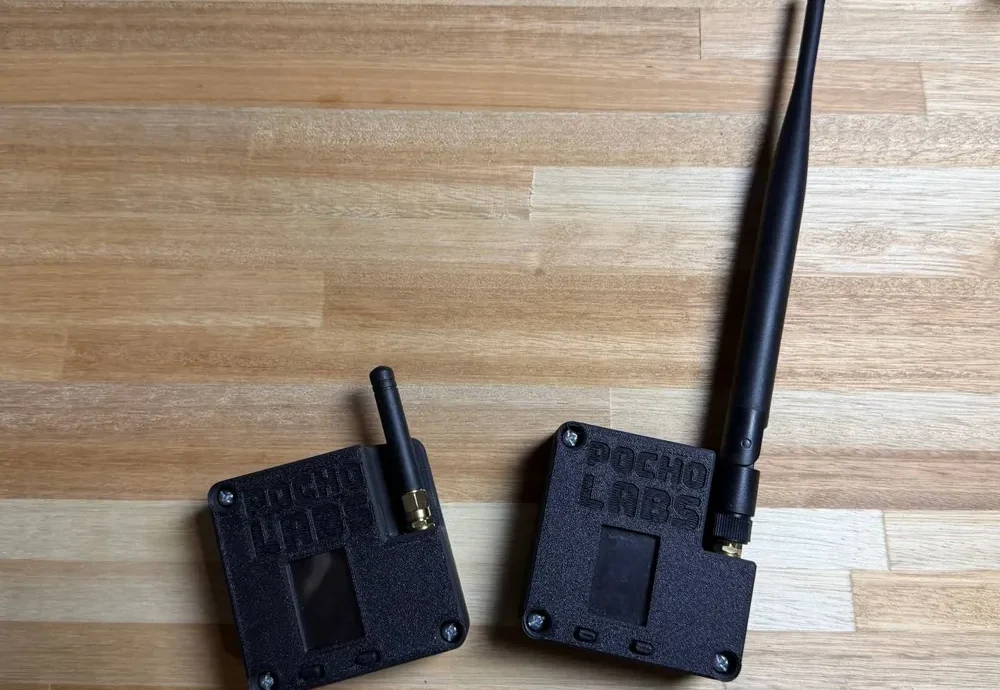

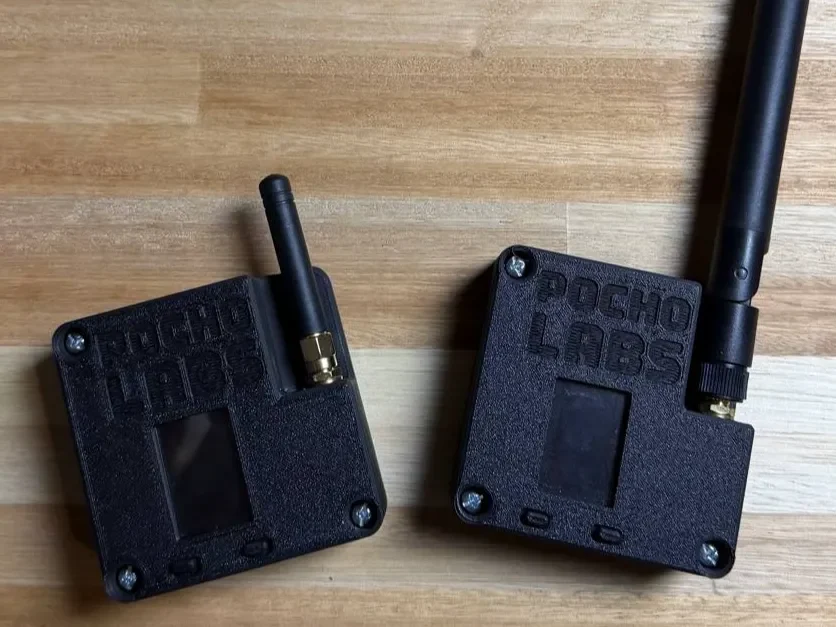

Meshtastic Heltec T114 корпус под MagSafe

Это 4-компонентный корпус, разработанный для узла Heltec T114 Meshtastic с использованием LiPo-аккумулятора 103540.

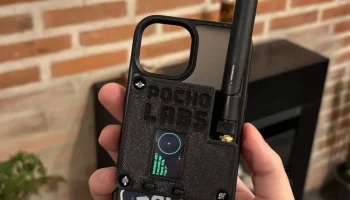

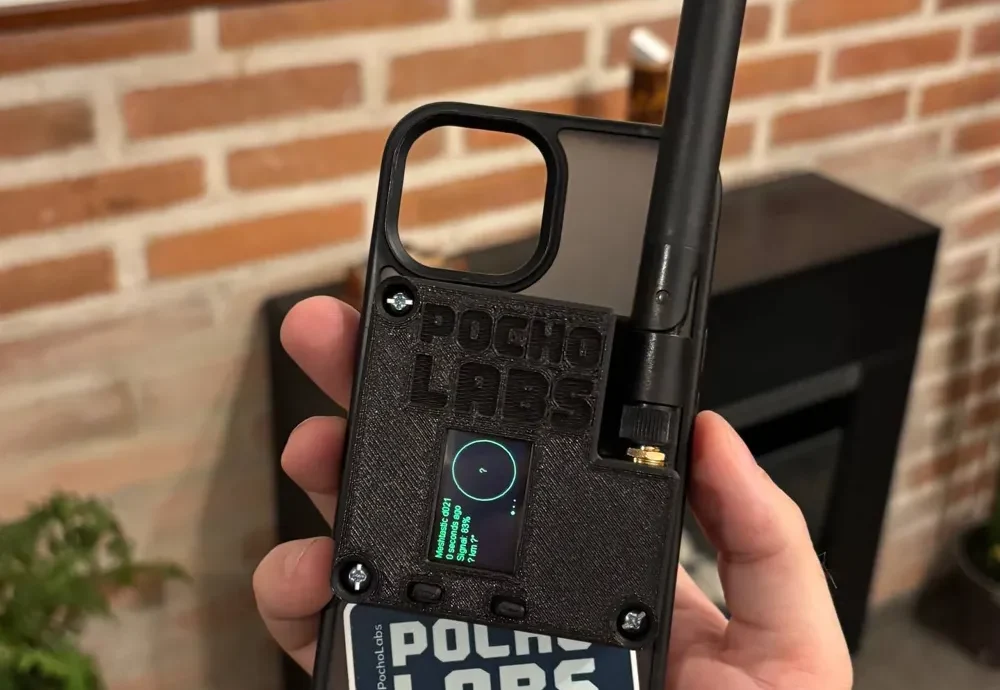

Конструкция обеспечивает изоляцию аккумулятора от платы с помощью внутренней перегородки, а также поддерживает крепление MagSafe, что позволяет легко прикреплять устройство к металлическим поверхностям или магнитным аксессуарам.

Конструкция состоит из 4 частей:

1. Передняя крышка
2. Задняя крышка
3. Кнопки
4. Внутренняя разделительная пластина (между аккумулятором и платой Heltec)

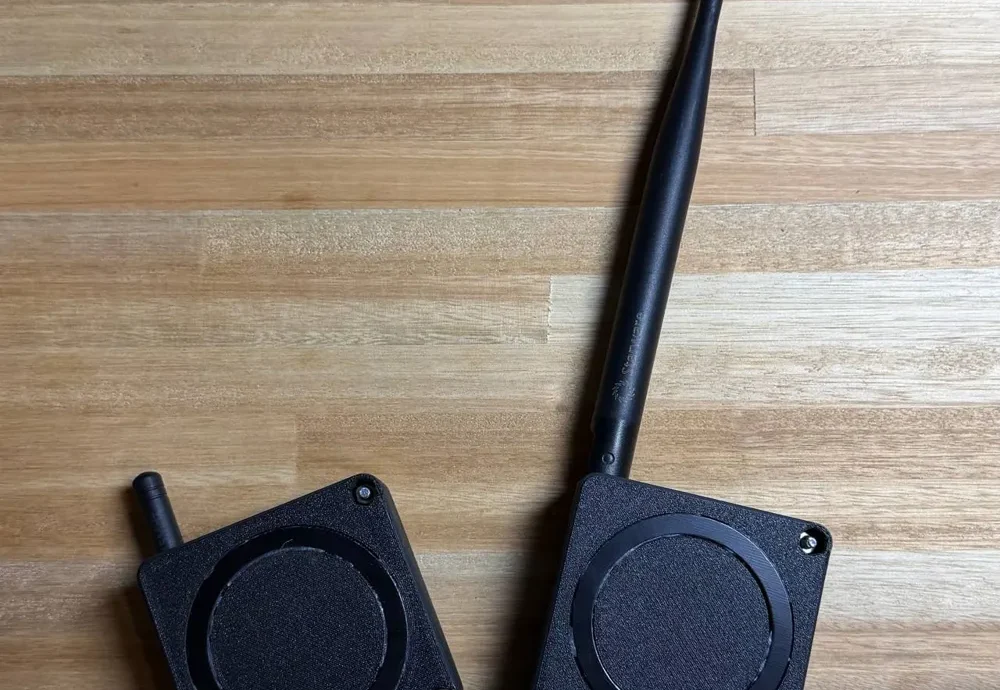

MagSafe

Для магнитного крепления используйте кольца MagSafe, подобные этим (или аналогичные):

https://es.aliexpress.com/item/1005009082626375.html

Кольцо устанавливается внутри задней крышки с помощью горячего клея.

Инструкции по печати

Как переднюю, так и заднюю крышки необходимо печатать лицевой стороной к рабочей платформе.


Подпорки необходимы для:

• Букв
• Области кольца MagSafe

Внутренняя разделительная пластина

Внутреннюю разделительную пластину необходимо печатать в вертикальном положении. Такая ориентация повышает прочность детали и улучшает её посадку внутри корпуса. Подпорки не требуются.

Остальная часть модели не должна иметь опор (как указано в предоставленном файле .3mf).
Необходимые детали

• Винты M3 x 20 (3 шт.)
• Гайки M3 (3 шт.)

Сборка

• Закрепите кольцо MagSafe внутри задней крышки с помощью горячего клея.
• Установите внутреннюю разделительную пластину.
• Вставьте батарею 103540.
• Установите кнопки.
• Установите плату Heltec T114.
• Закройте корпус передней крышкой и закрепите винтами.
