Корпус счетчика Гейгера MightyOhm
Корпус счетчика Гейгера Mighty Ohm
Этот проект был реализован во время прямой трансляции на https://www.twitch.tv/chrisfigge.
Несколько лет назад я купил комплект счетчика Гейгера на конгрессе по коммуникации хаоса. Время пролетело, и я забыл об этом. Несколько месяцев назад я нашел его в одном из своих ящиков «Однажды я займусь этим проектом».

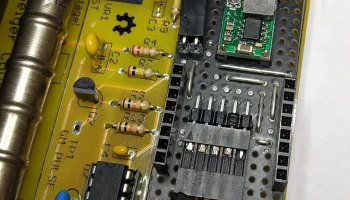

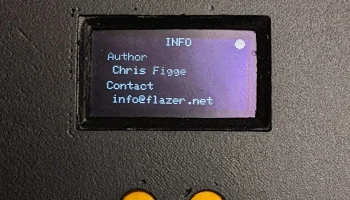

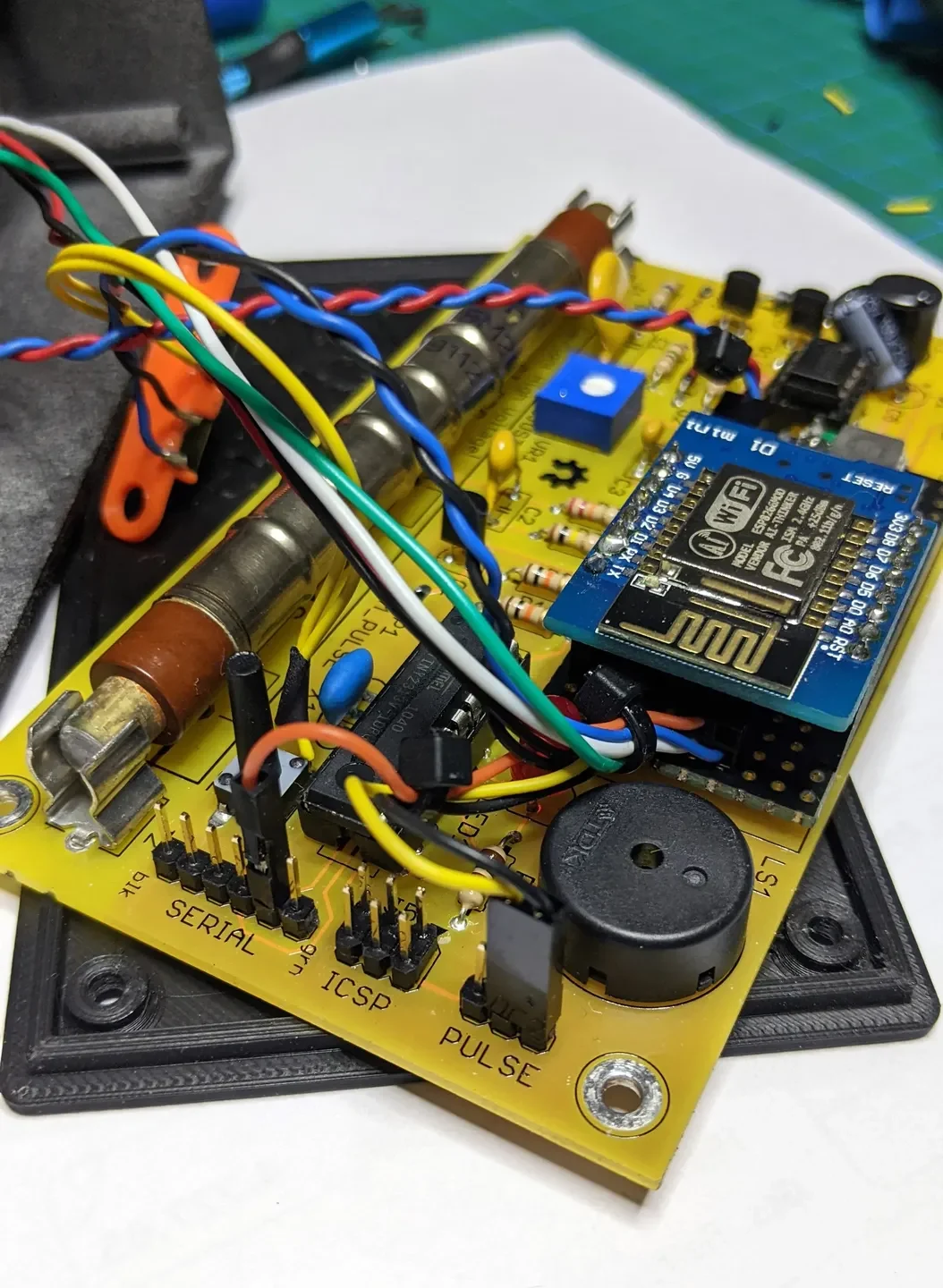

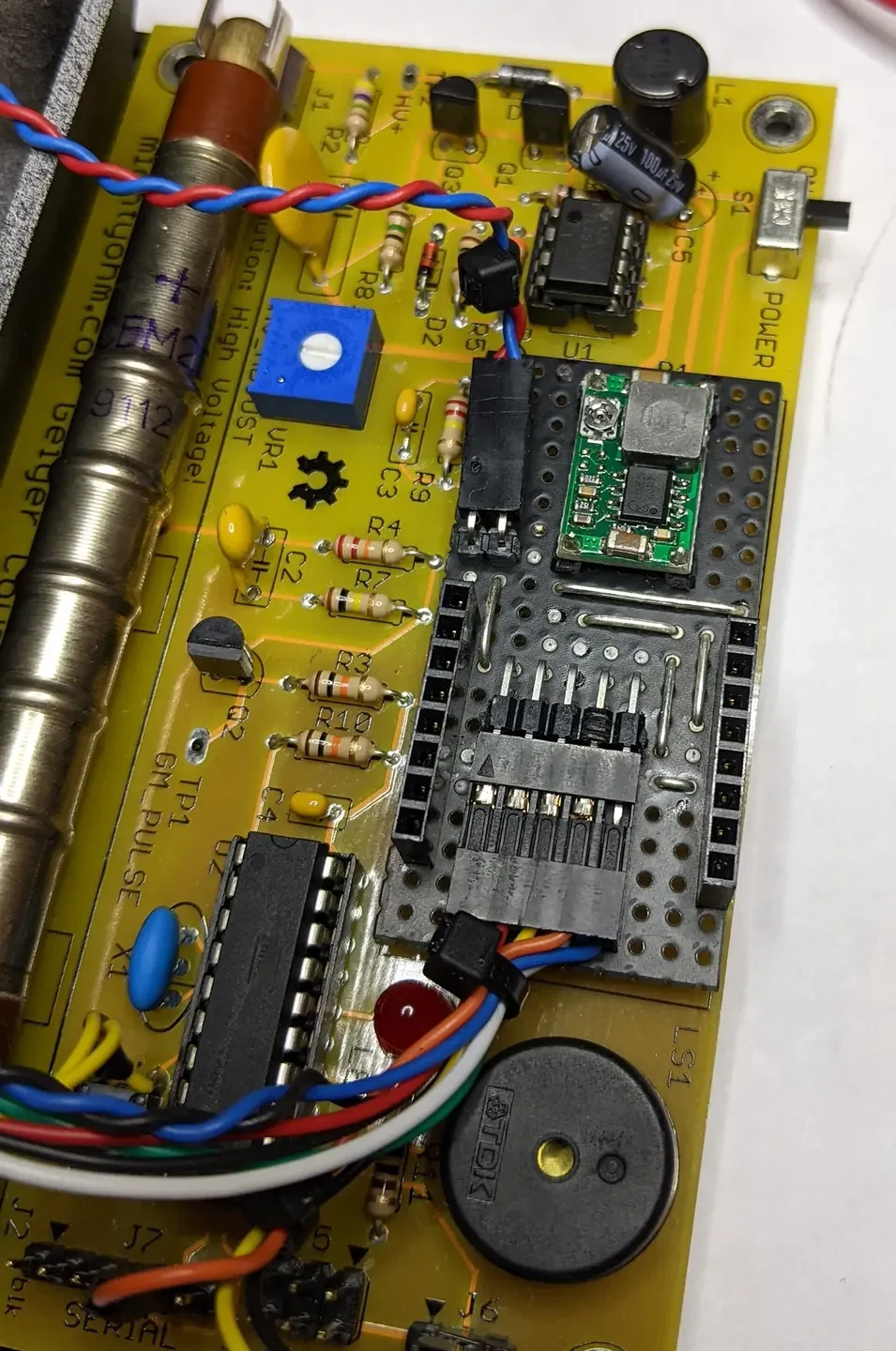

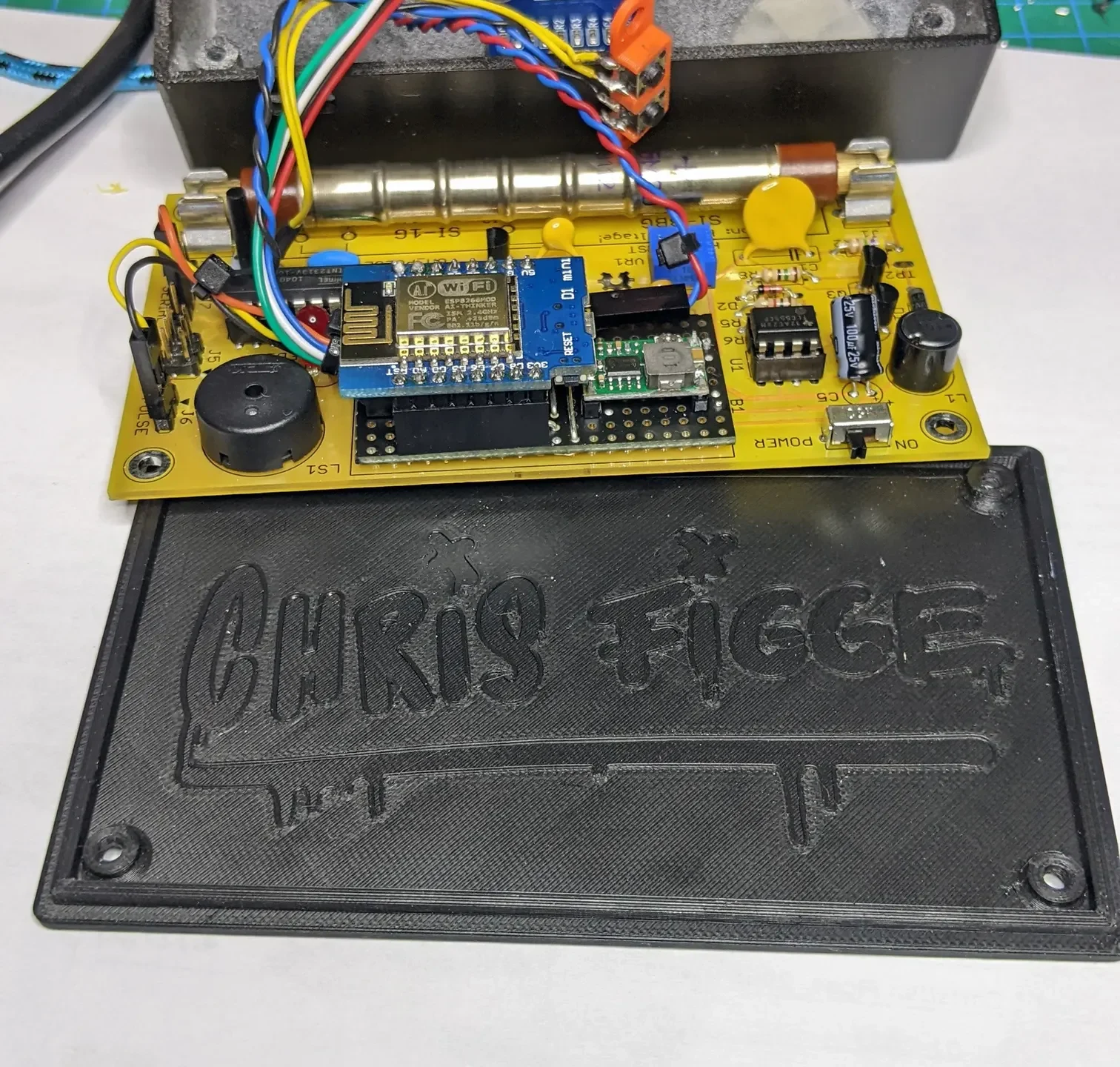

Теперь, после нескольких недель работы, я сделал это и добавил некоторые улучшения. Я снял держатель батареи, так как хочу использовать комплект стационарно и заменил его на Wemos D1 mini. Поэтому я могу подключить счетчик Гейгера к своему домашнему помощнику + я добавил небольшой OLED-дисплей, чтобы видеть все данные непосредственно, стоя перед ним (+ 10 крутости).

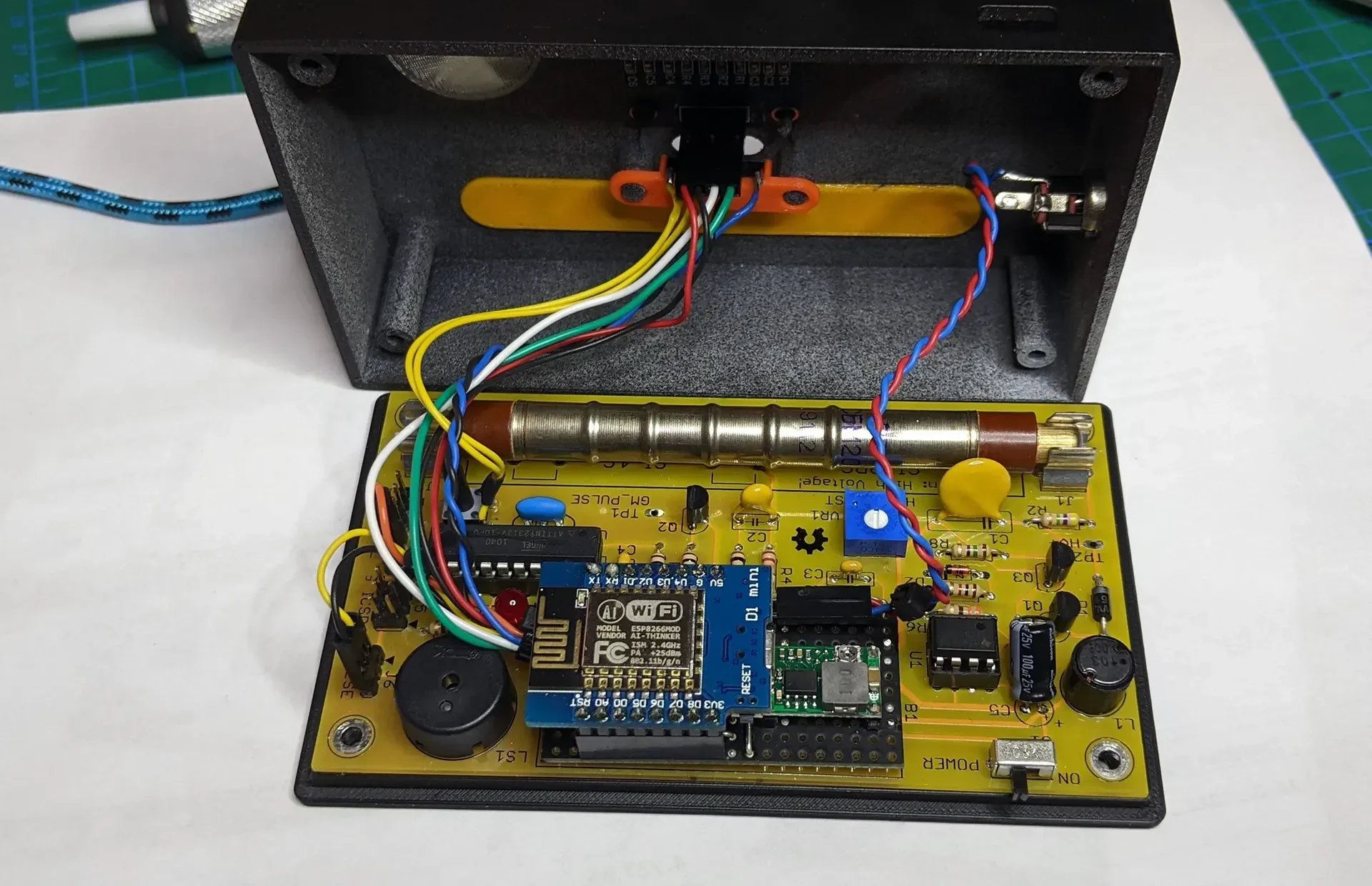

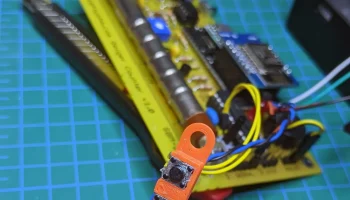

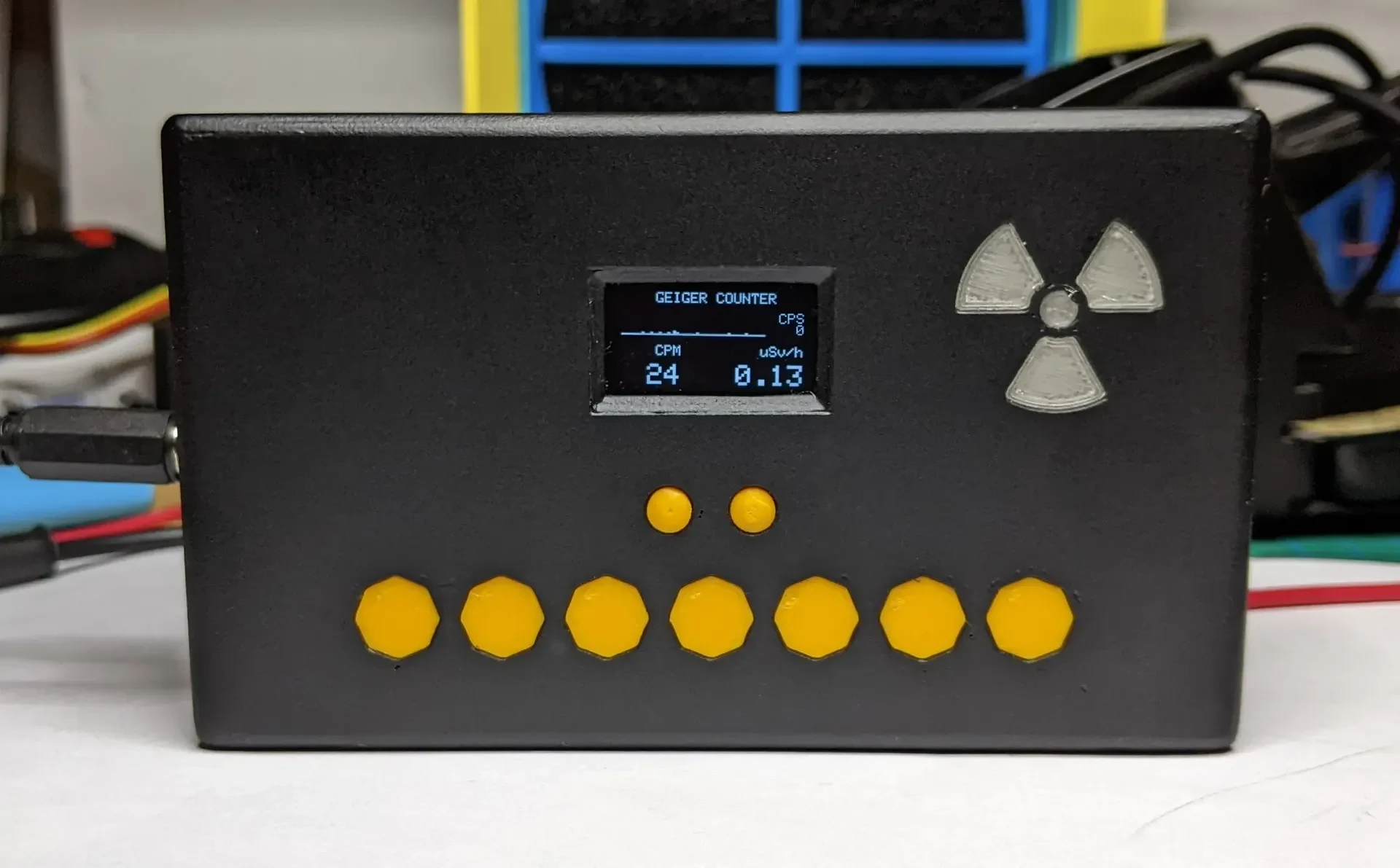

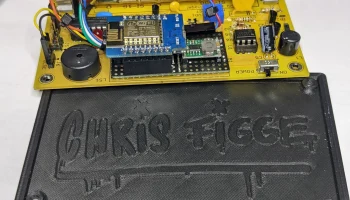

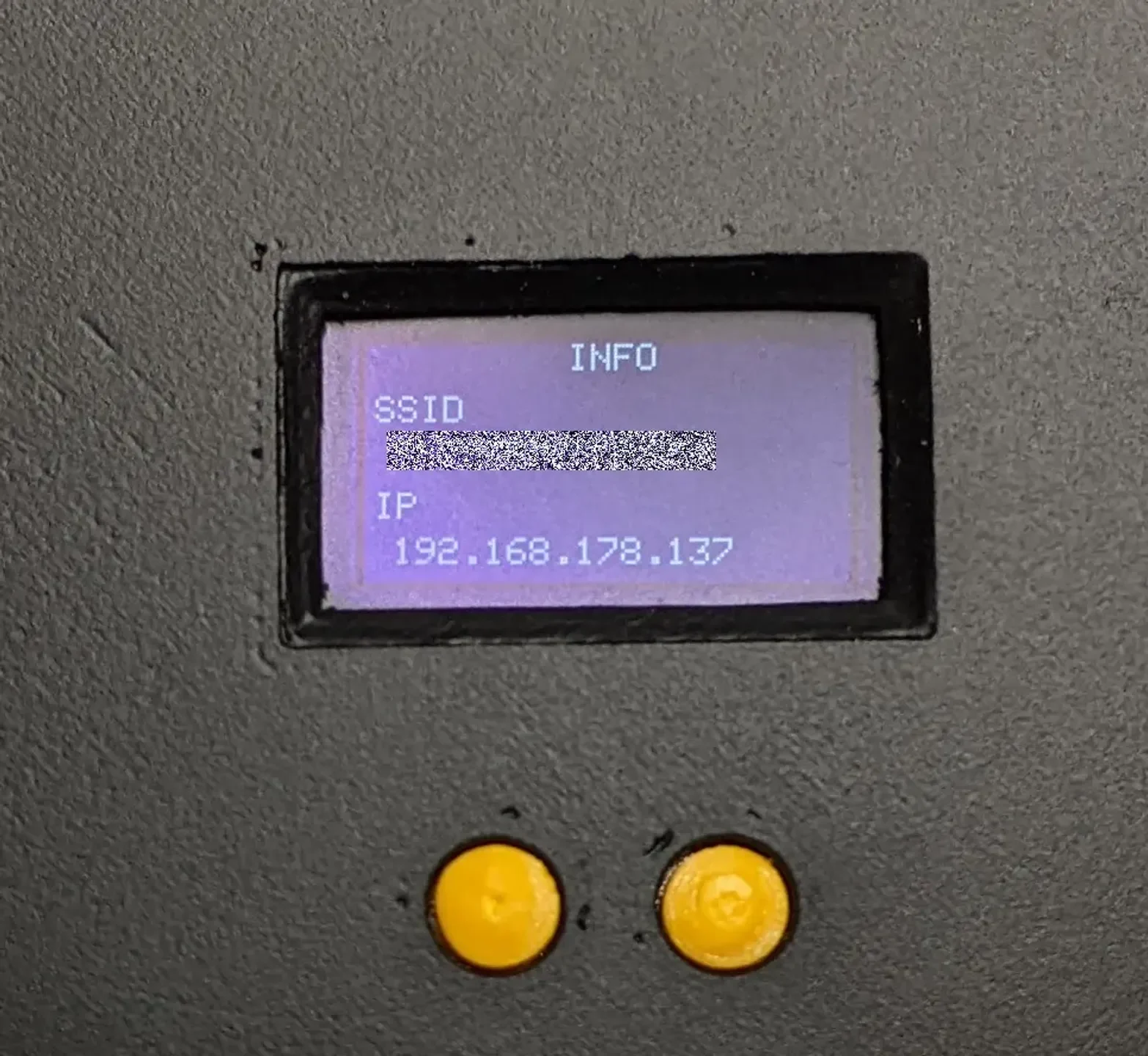

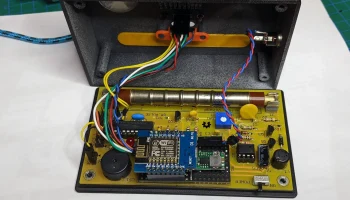

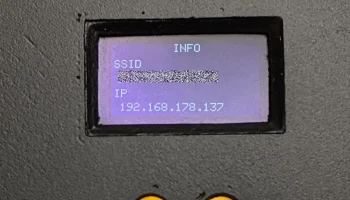

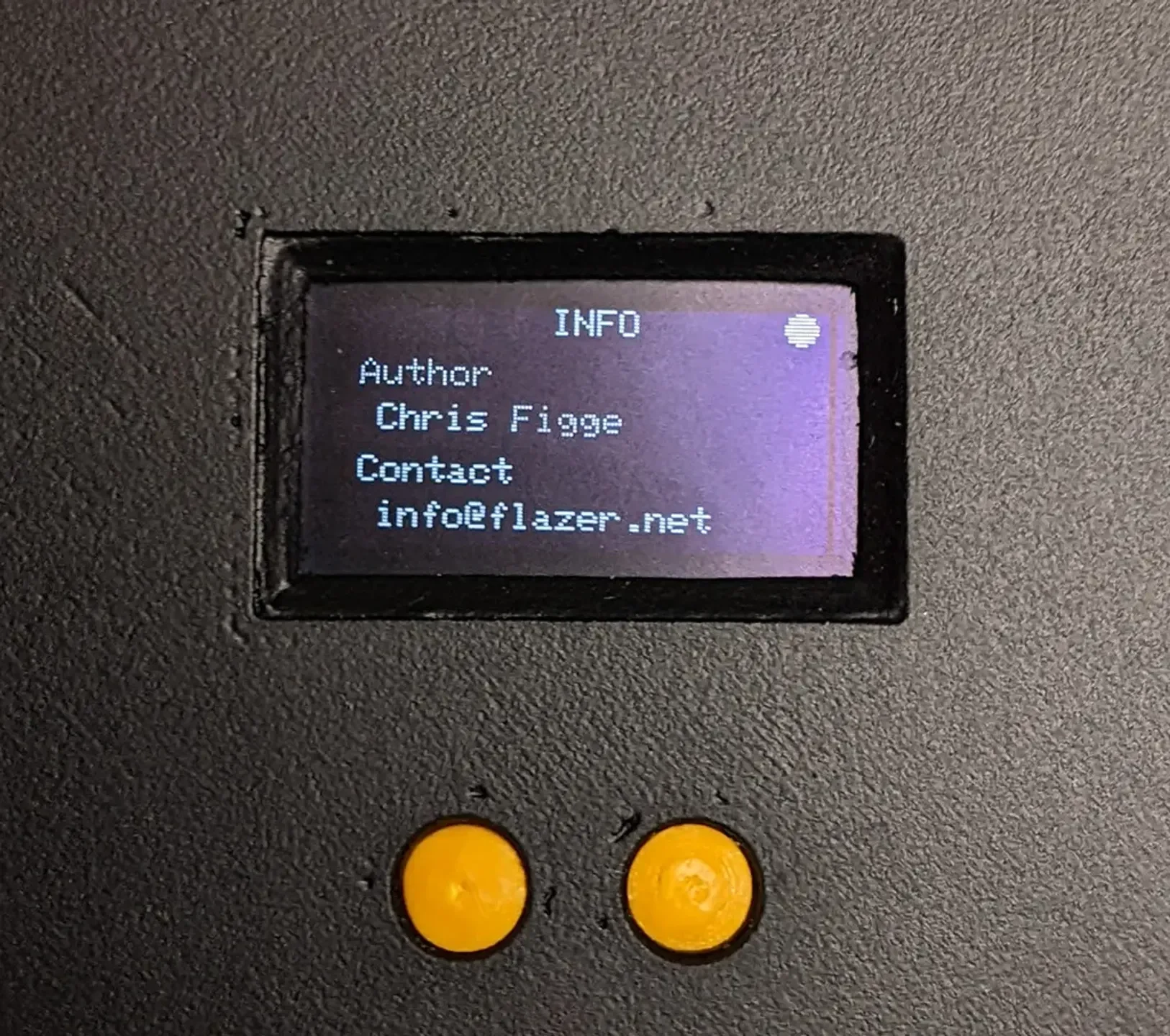

После того, как электроника была закончена, я спроектировал корпус на основе корпуса от DerKurt. Спасибо за вашу потрясающую работу! Я добавил возможность добавить OLED-дисплей и две кнопки, чтобы вы могли переключать меню и отключать тикающий звук.
спецификация
Могучий счетчик Гейгера: https://mightyohm.com/blog/products/geiger-counter
Трубка Гейгера SBM-20

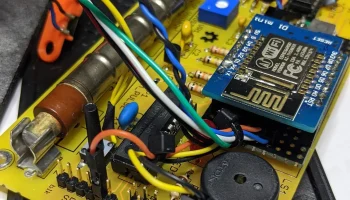

Wemos D1 мини: https://amzn.to/37rq4Rq *

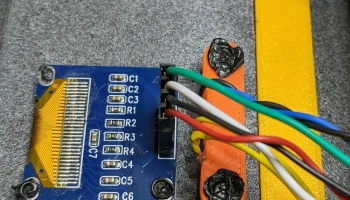

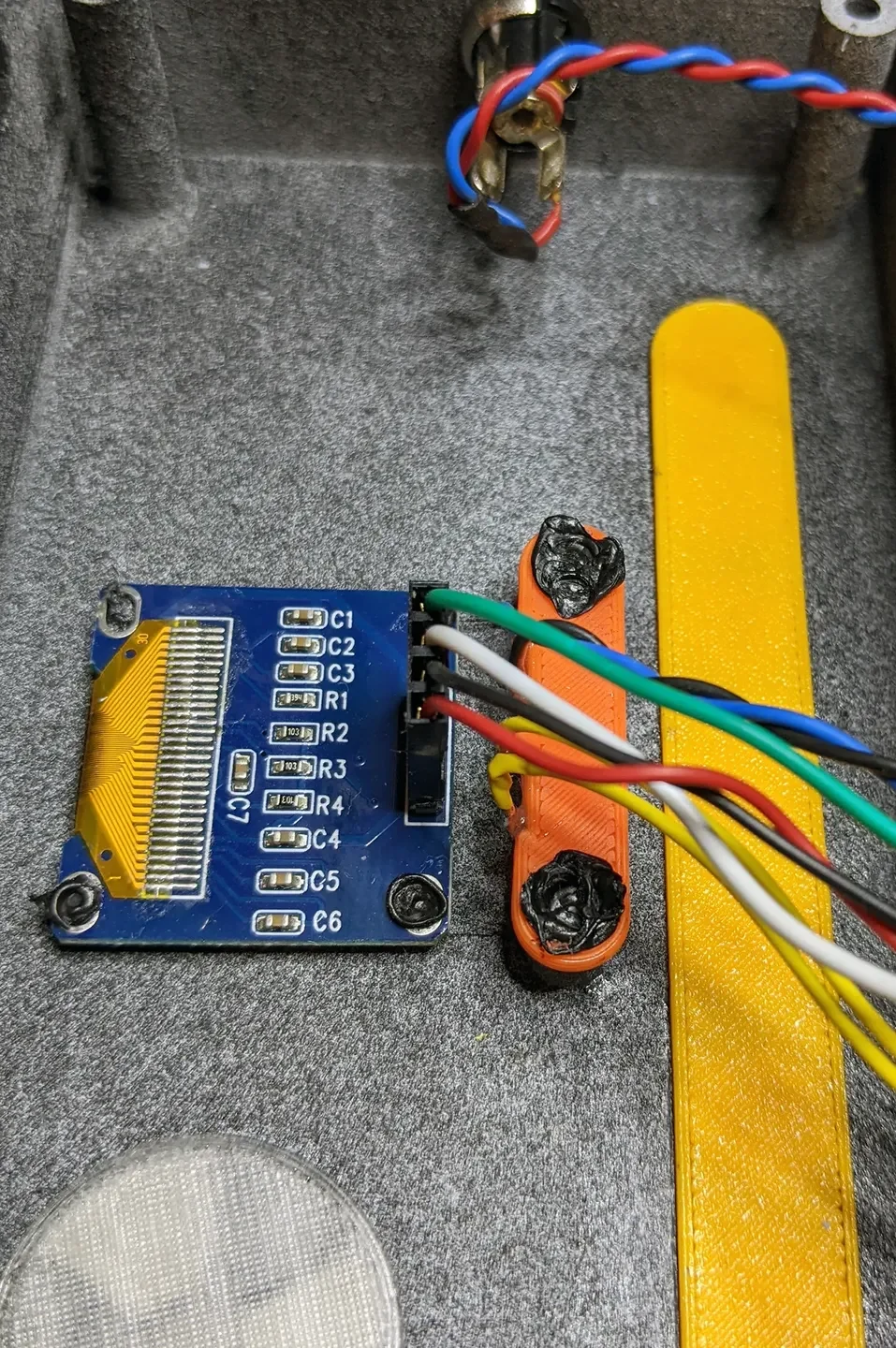

Мини-OLED-дисплей (SSD130): https://amzn.to/3KVpB8J *

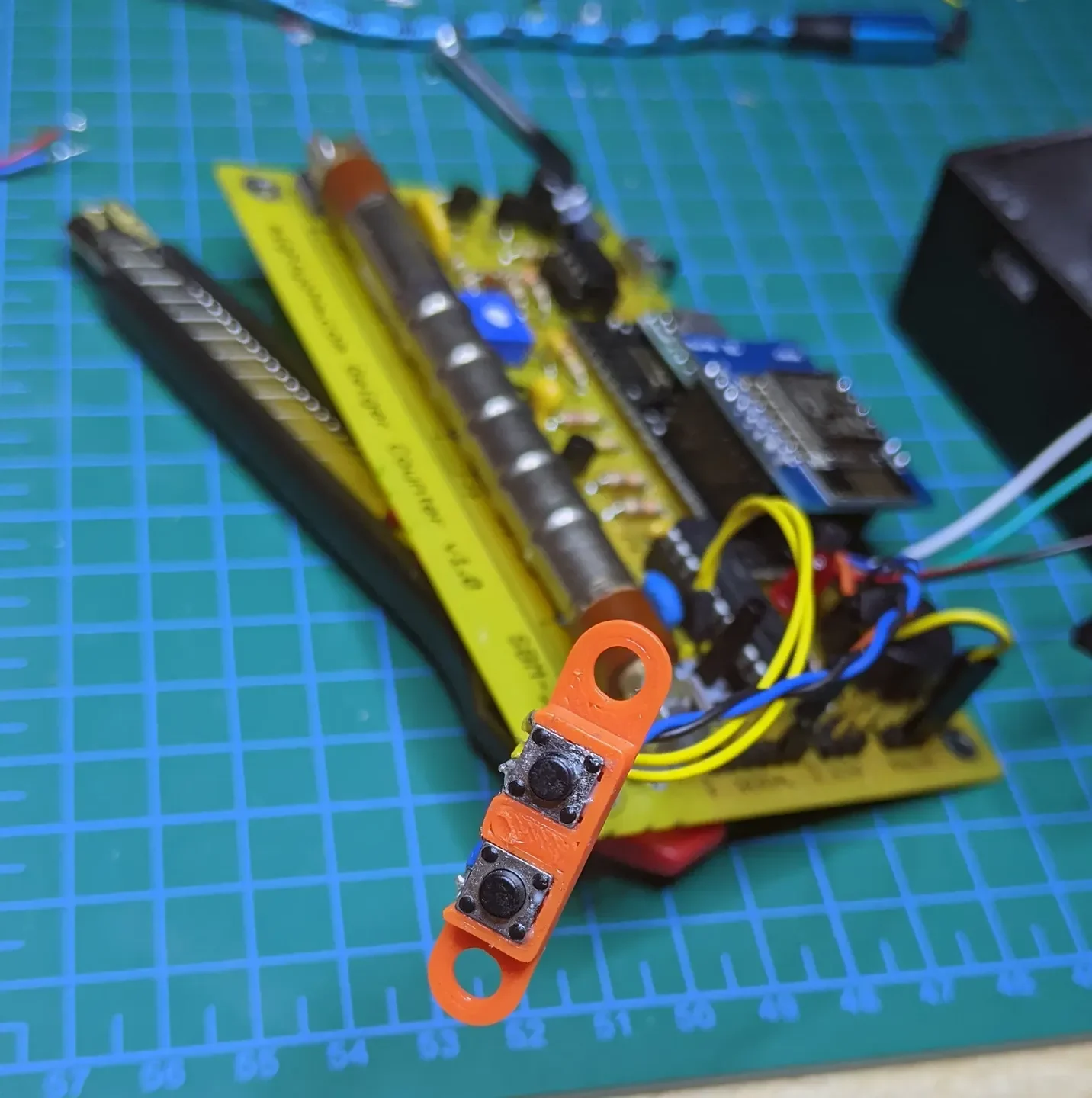

Мини-кнопка: https://amzn.to/3JWwEwt *
Понижающий модуль: https://amzn.to/3Evx5wA *
Макет: https://loet.bar/products/lohrasterplatine
Разъем постоянного тока: https://amzn.to/3rSaIKy *
Ссылки, отмеченные *, являются партнерскими.
Код
Репозиторий конечно есть: https://github.com/flazer/mightyohm-geigercounter
Просто нажмите на ссылку выше и посмотрите там. Не стесняйтесь трогать, редактировать и улучшать код.
