Корпус BTT SKR 1.4Turbo+TFT35 (обновление CR10)

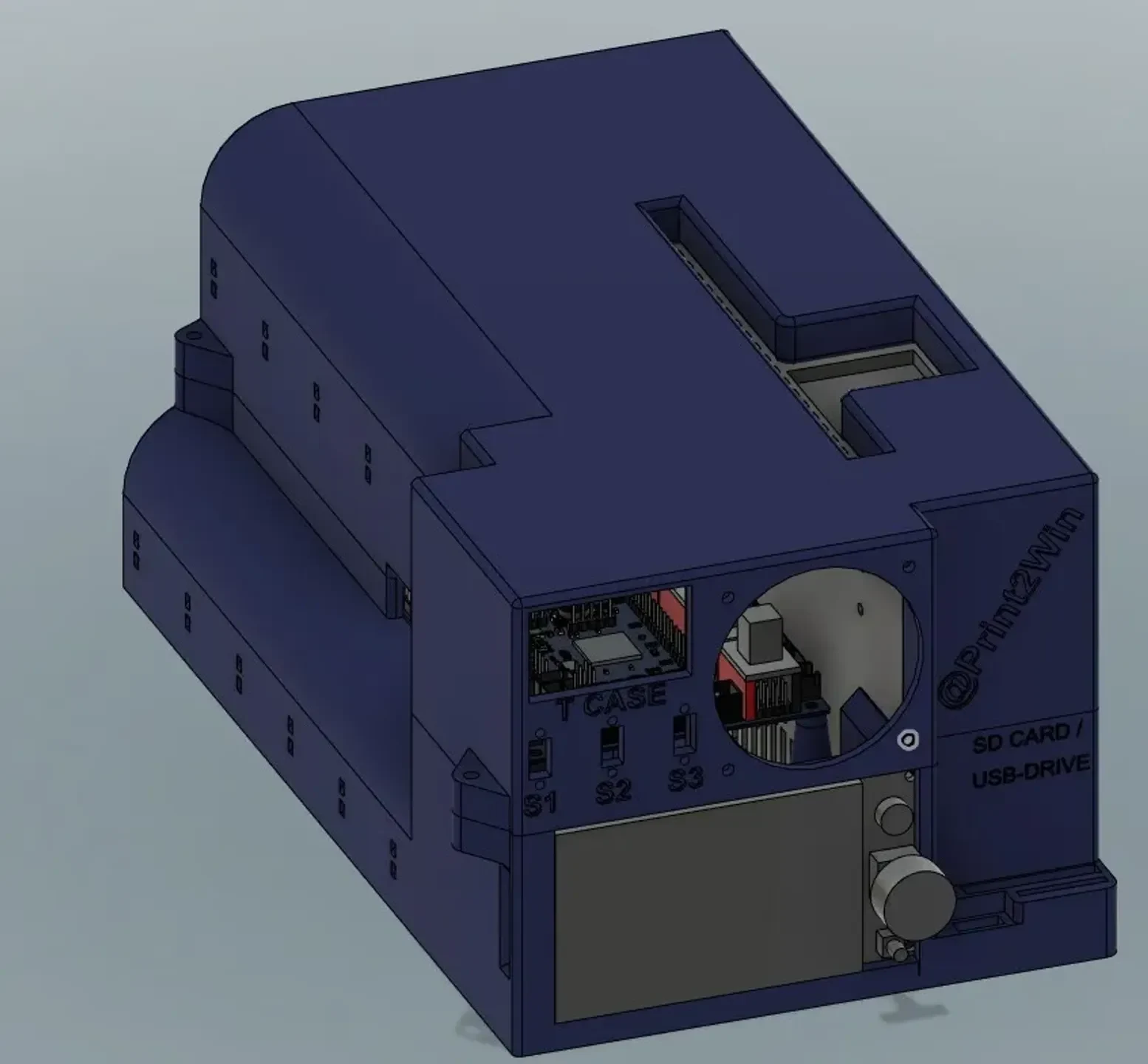

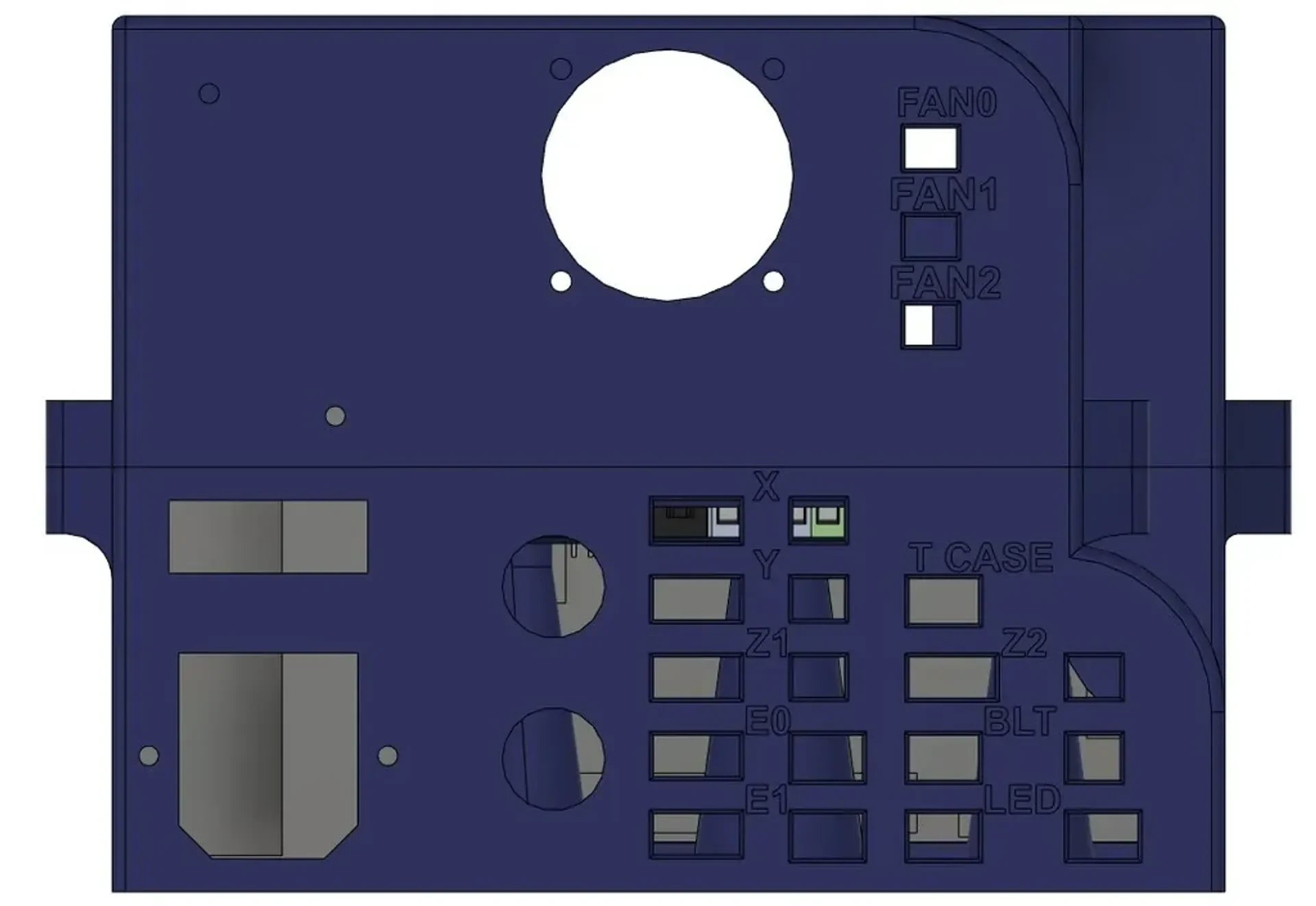

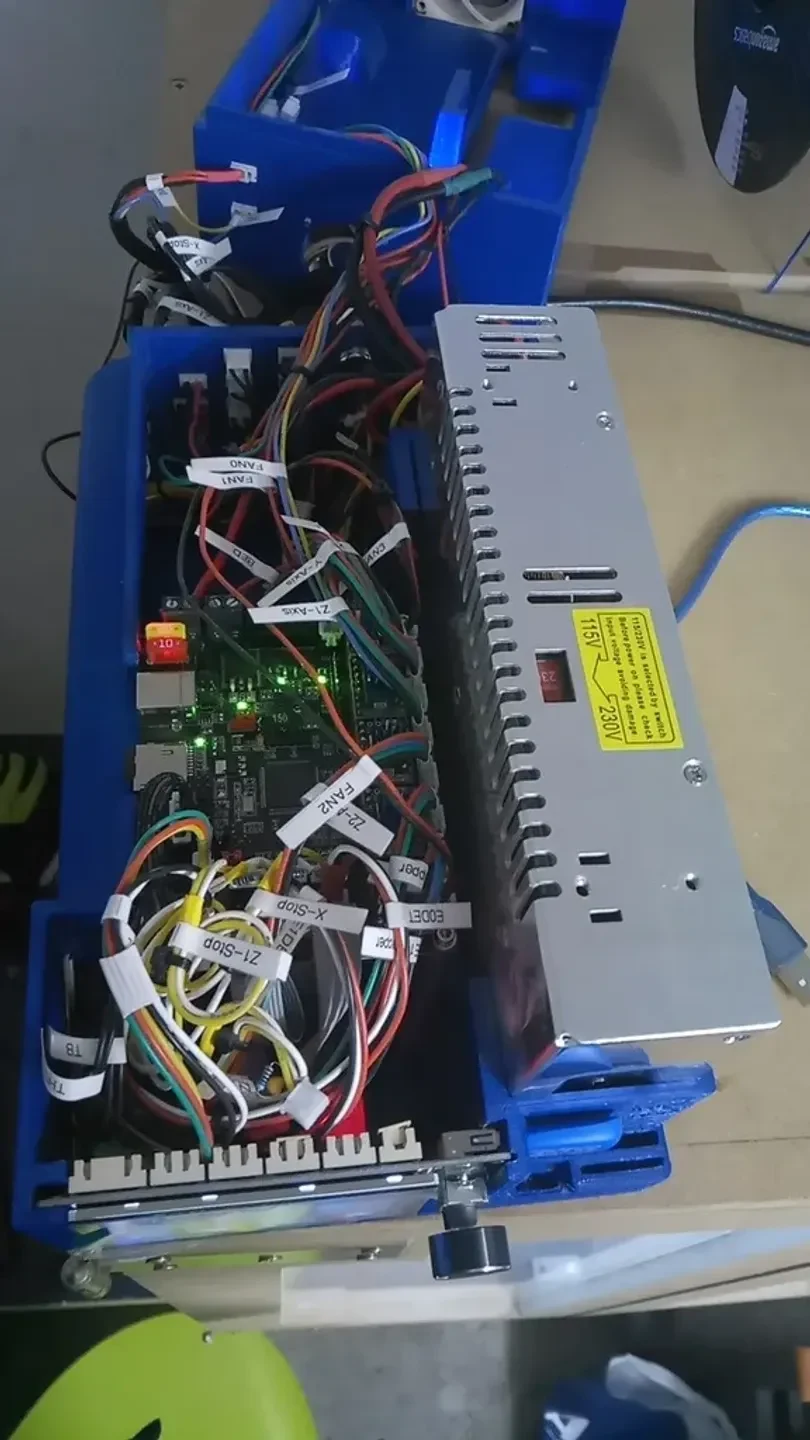

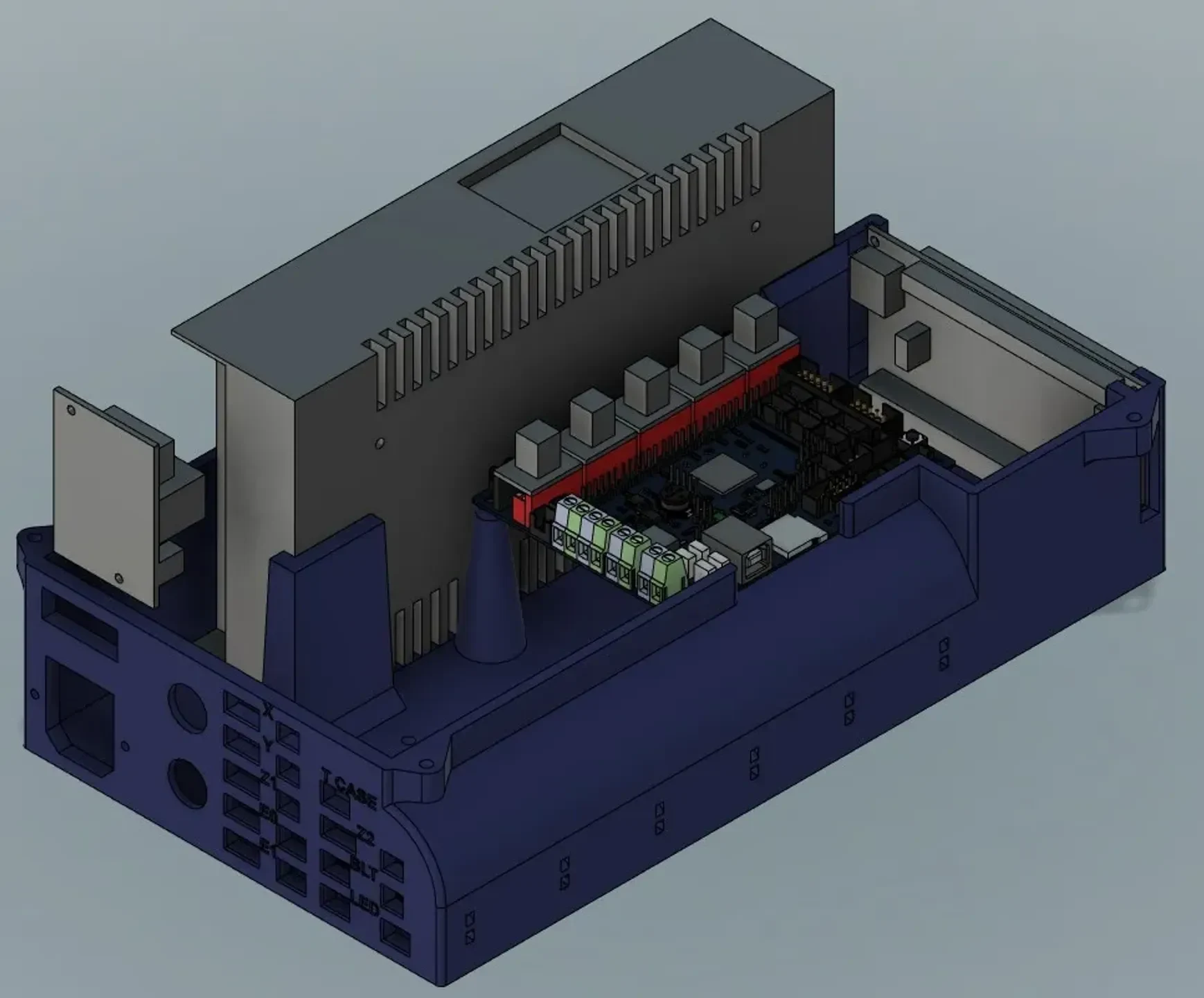

Как я обновил свой (до этого стандартный) CR10 с BigTreeTech SKR 1.4 Turbo, сенсорным дисплеем TFT 35, датчиком биения нити накаливания и BLTouch. Я разработал чехол, в котором можно разместить всю электронику (включая стандартный блок питания CR10 и Mosfet), при этом с ним легче работать, чем со стандартным блоком управления CR10. Поэтому я разработал корпус, состоящий из двух отдельных частей, которые можно скрепить стандартными винтами М4. Все вырезы сзади предназначены для стандартных JST-разъемов для подключения к шаговым двигателям, концевым упорам и… и маркированы.

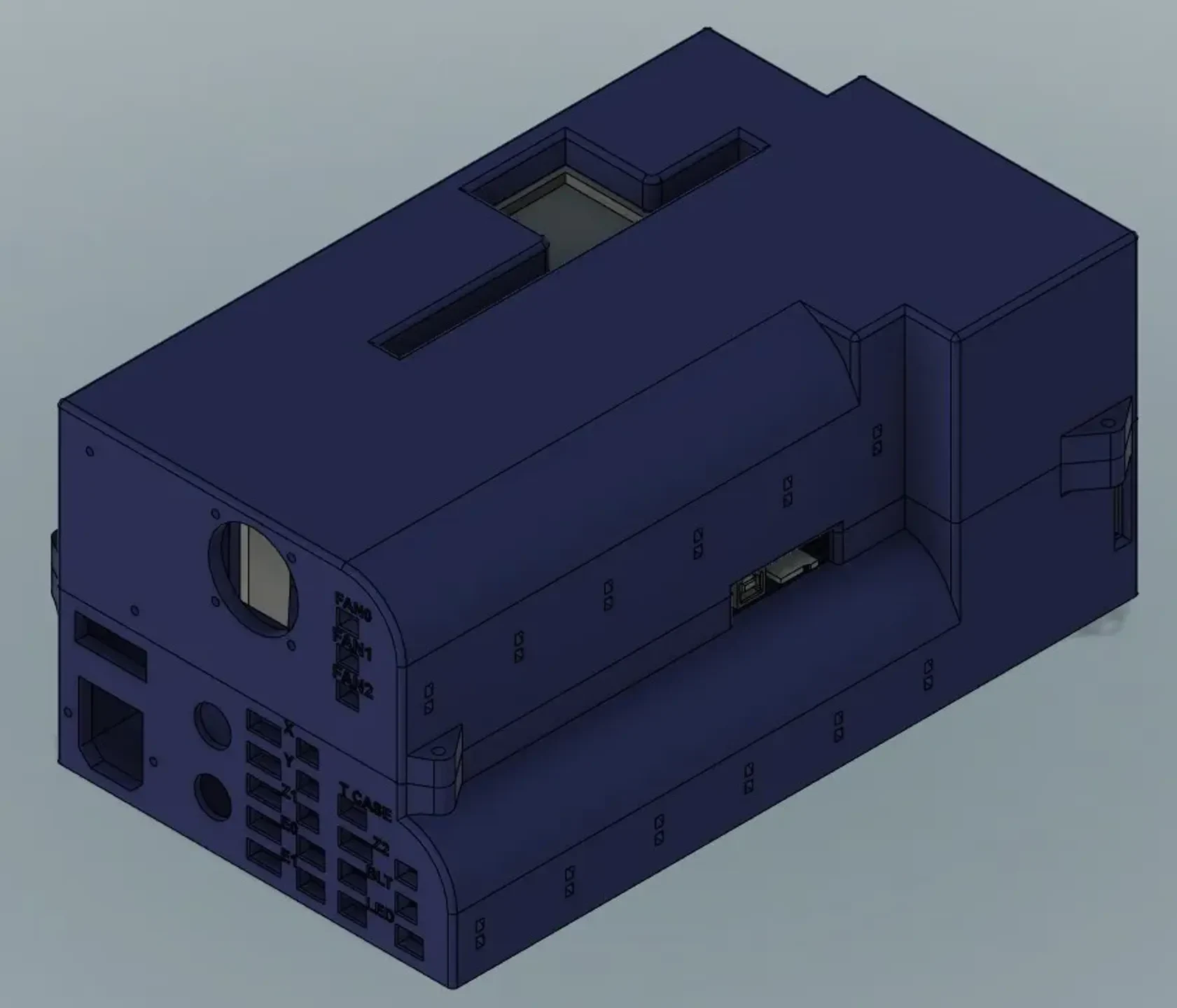

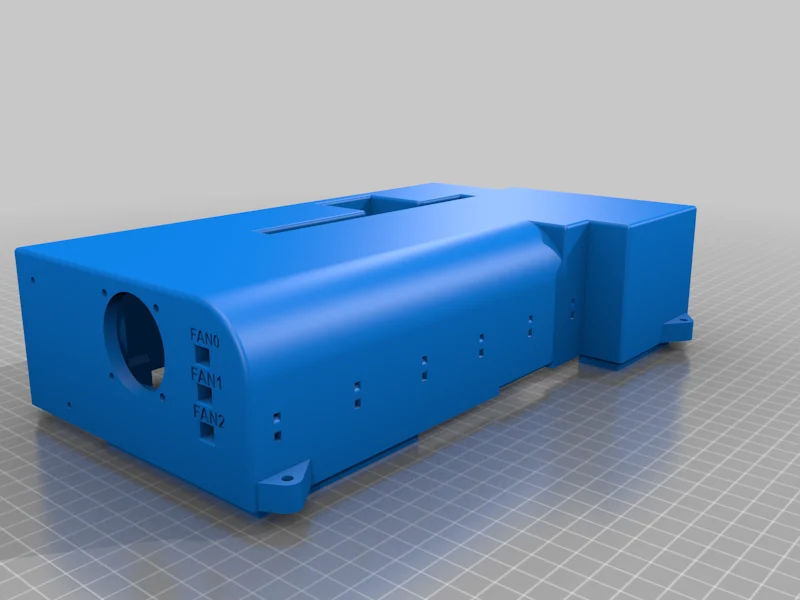

Я также добавил вырезы для штатной вилки питания CR10, главного выключателя, разъемов Hotend и станины, а также крепления для переднего вентилятора 60x25 и заднего вентилятора 40x20 для охлаждения электроники!
Также имеются отверстия для организации всех кабелей с помощью стяжек, а также вырезы для термометра, как этот: (https://www.amazon.de/-/en/gp/product/B07BVXDL8M)
и 3 основных переключателя, подобные этим:
(https://www.amazon.de/-/en/Horizontal-Switch-Assembly-Soldering-Format/dp/B07LBPDB6S)

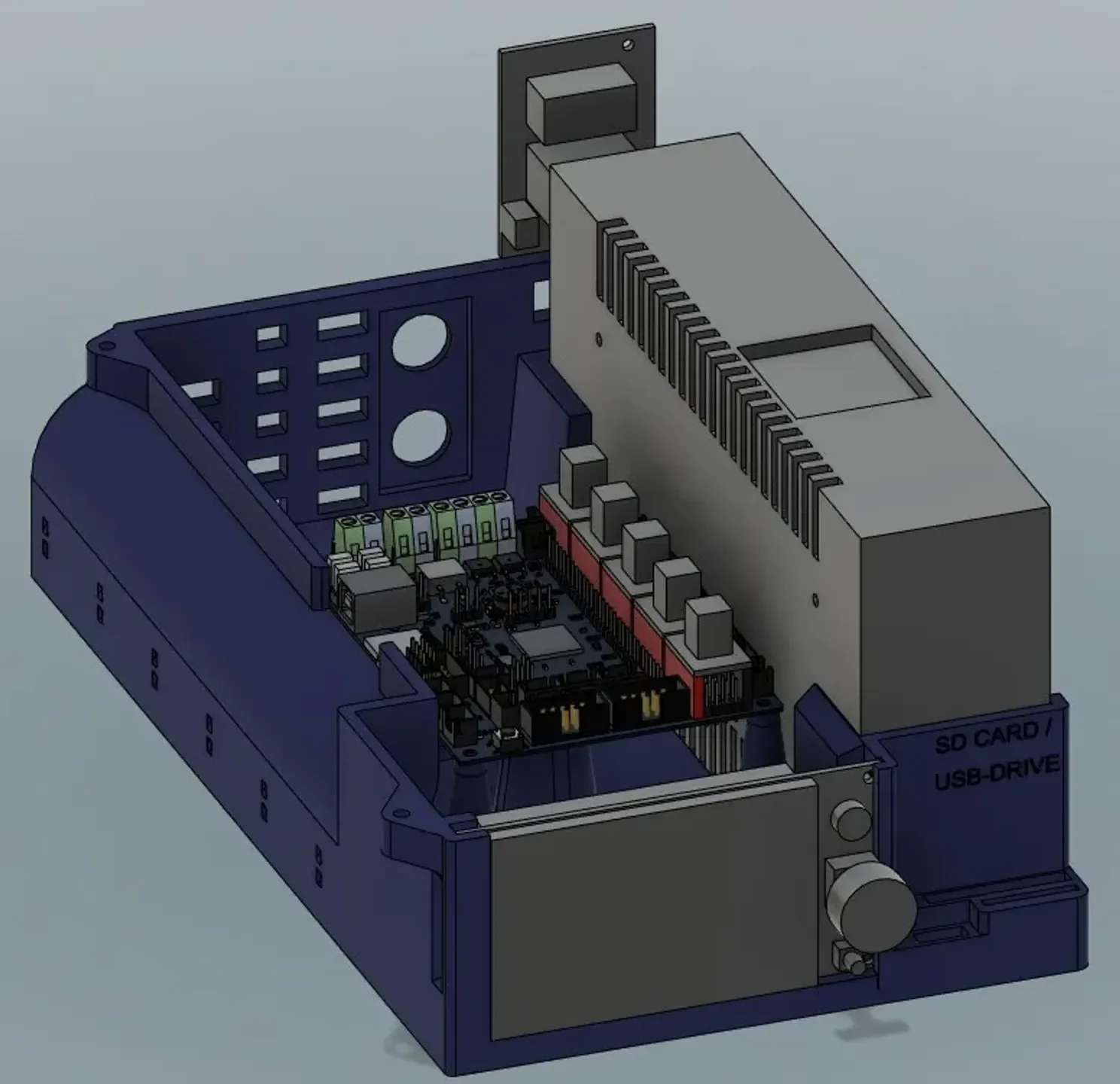

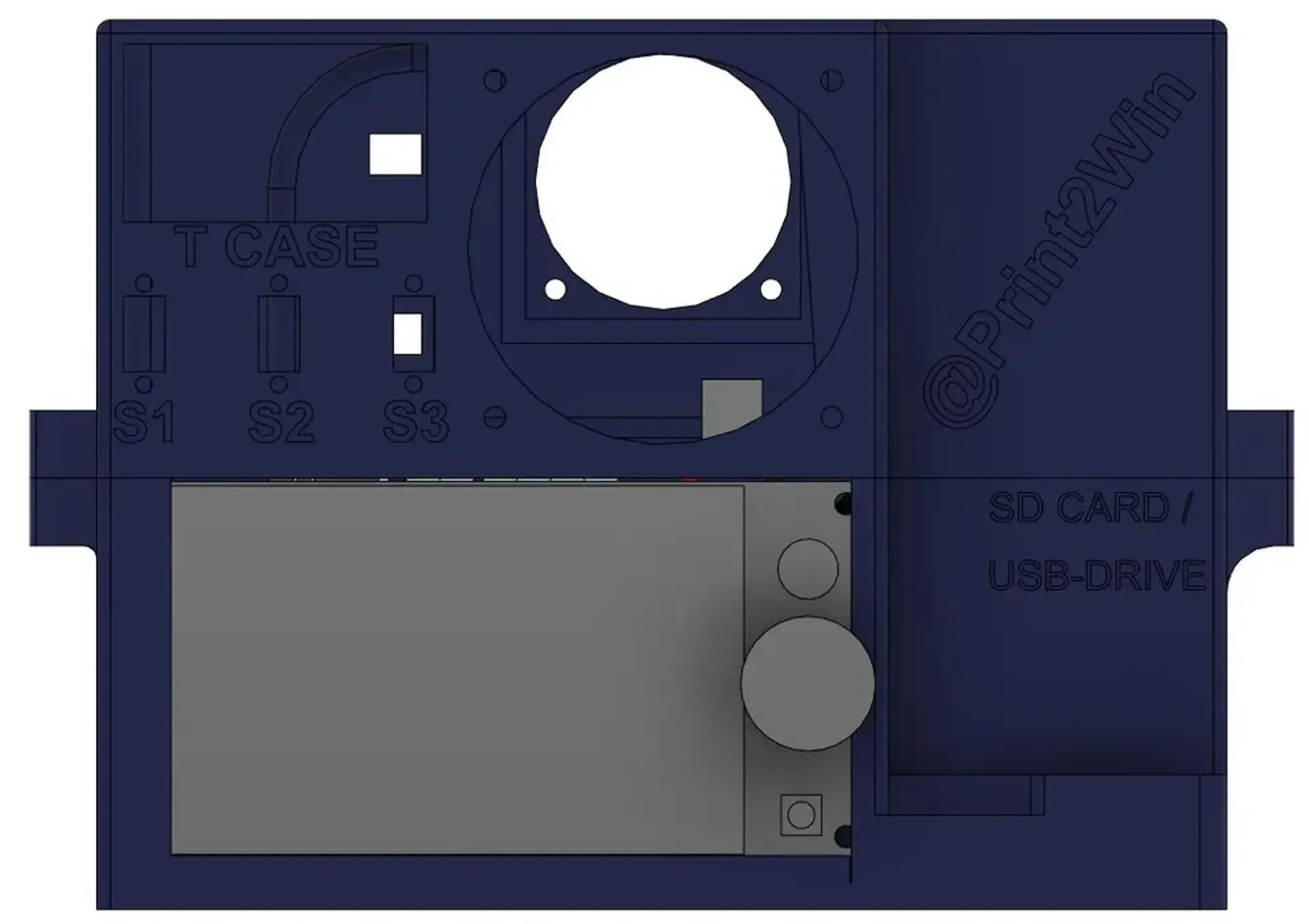

Для удобства спереди также есть вырезы для sd-карт (с пластиковым корпусом и без) и USB-флешки!

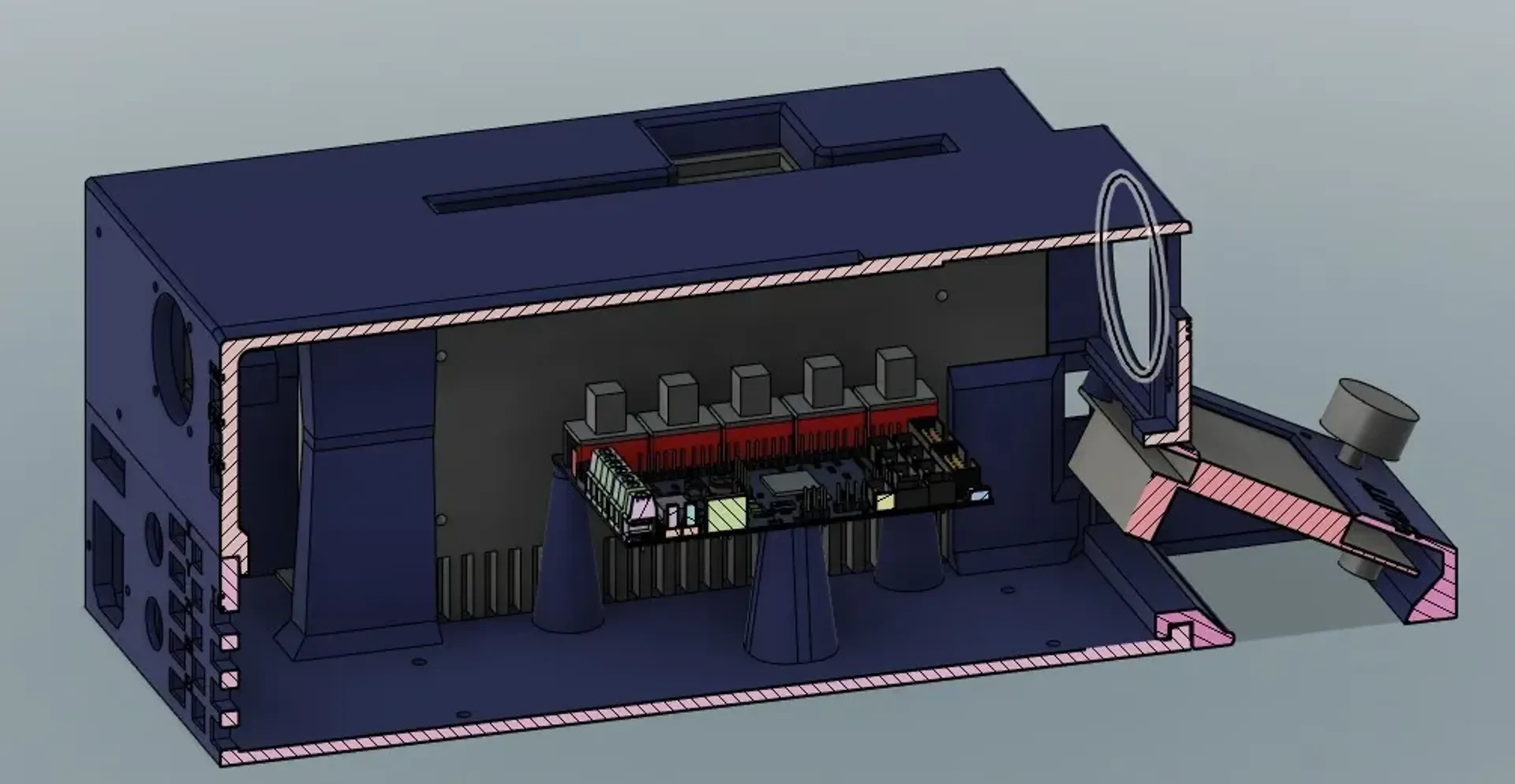

Благодаря этому дизайну USB-порт и слот microSD материнской платы, а также USB-порт и SD-слот TFT-дисплея остаются доступными!
Я добавил готовые stl-файлы, а также степ- и f3c-файлы для Fusion360, чтобы обеспечить основу для модификаций!
Если вы все же решите распечатать/изменить/сделать ремикс, пожалуйста, опубликуйте это как таковое, чтобы сообщество могло извлечь из этого пользу!

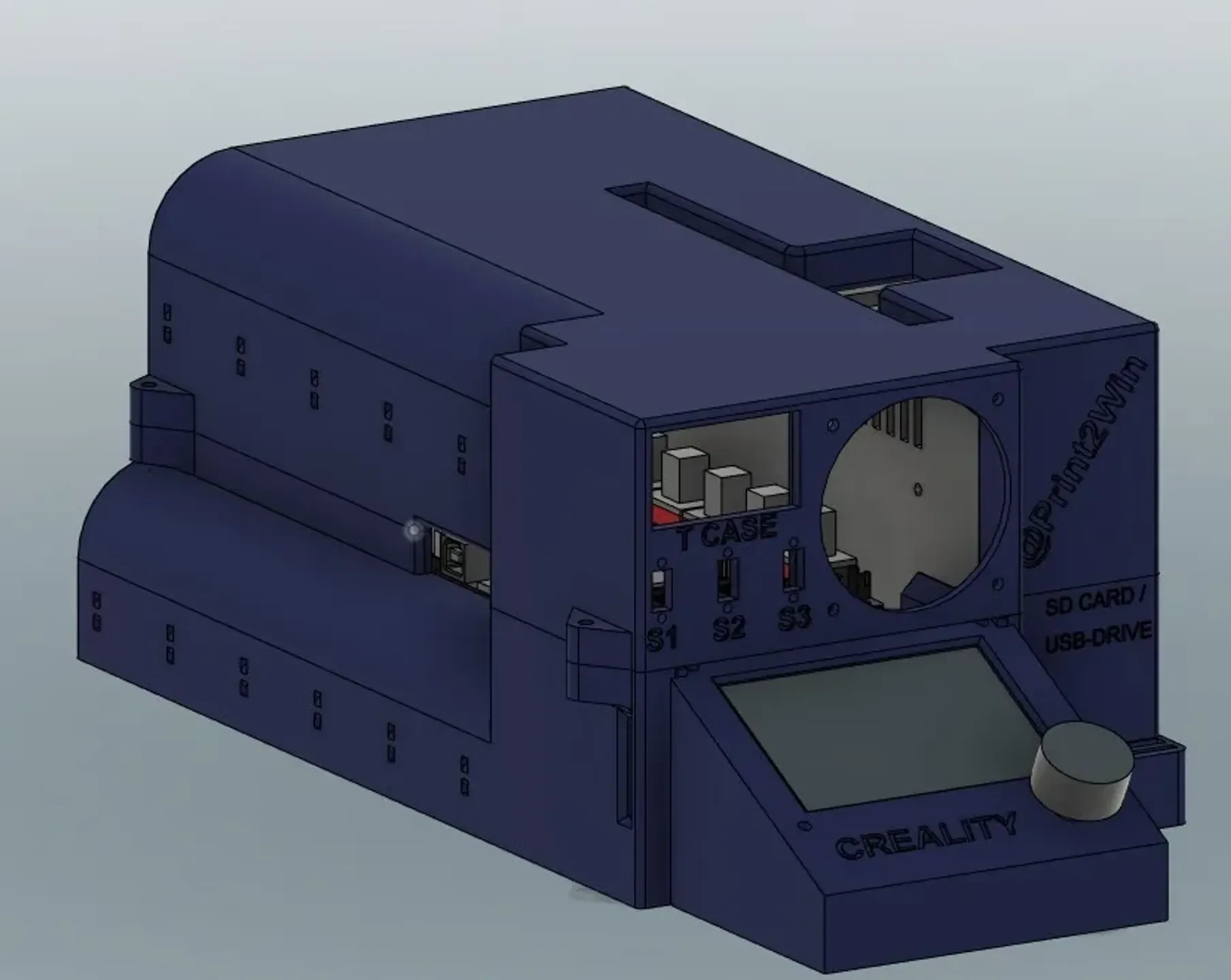

По запросу на моем сервере Discord (https://discord.gg/vGXgTV8xvZ) я также только что добавил адаптер для использования оригинального стандартного дисплея Creality и еще один адаптер для BTT TFT35 E3!
После добавления к моему принтеру двух МОП-транзисторов BTTMOS для контроля температуры сопла и стола я также просто добавил две прокладки и держатель МОП-транзистора, чтобы установить их снаружи корпуса и при этом сохранять кабели в порядке!
ОТКАЗ ОТ ОТВЕТСТВЕННОСТИ:

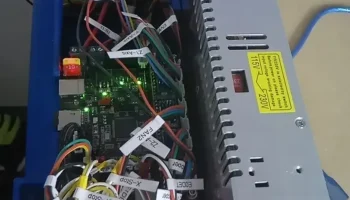

Поскольку все кабели здесь организованы вместе внутри нового корпуса, мне пришло��ь добавить резистор 10 кОм и конденсатор 100 нФ параллельно контактам +5 В и сигнальным контактам на всех концевых ограничителях, чтобы устранить помехи и шум, вызывающие ложное срабатывание конечных ограничителей! Того же эффекта можно добиться, используя металлическую экранировку всех кабелей датчиков и кабеля BLTouch!
Также учтите, что вырезы для кабелей шагового двигателя сзади сделаны под 4-контактные JST-разъемы, а не стандартные 6-контактные!
Ваше здоровье!
Настройки печати
Бренд принтера:
Креативность
Принтер:
CR-10
Плоты:
Нет
Поддерживает:
Да
Разрешение:
0,2
Заполнение:
15% Кубический
Нить:
Основы Amazon PETG Синий
Примечания:
Дополнительная информация:
Сопло 0,4 мм
Категория: Аксессуары для 3D-принтеров
